Роторный экскватор

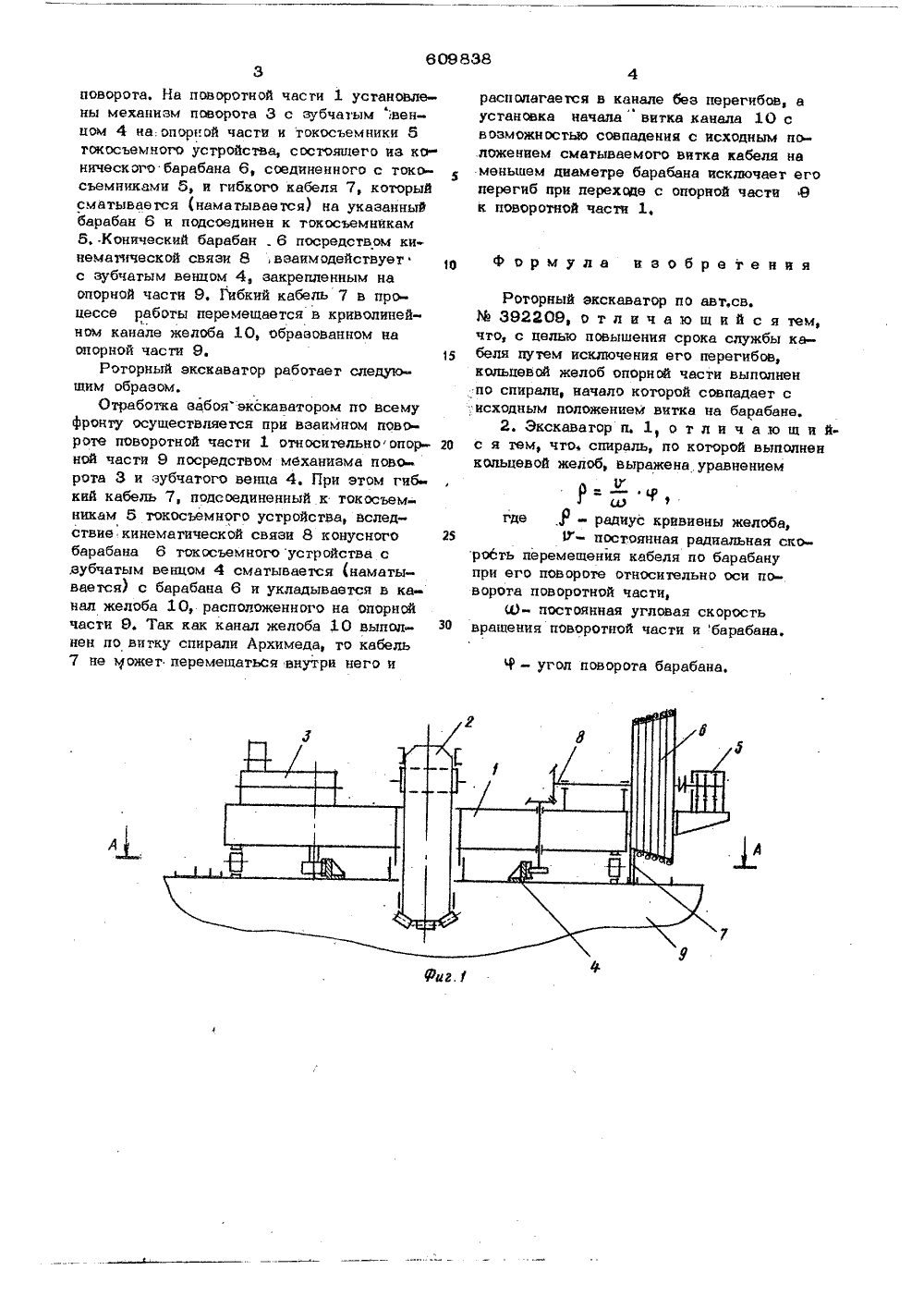

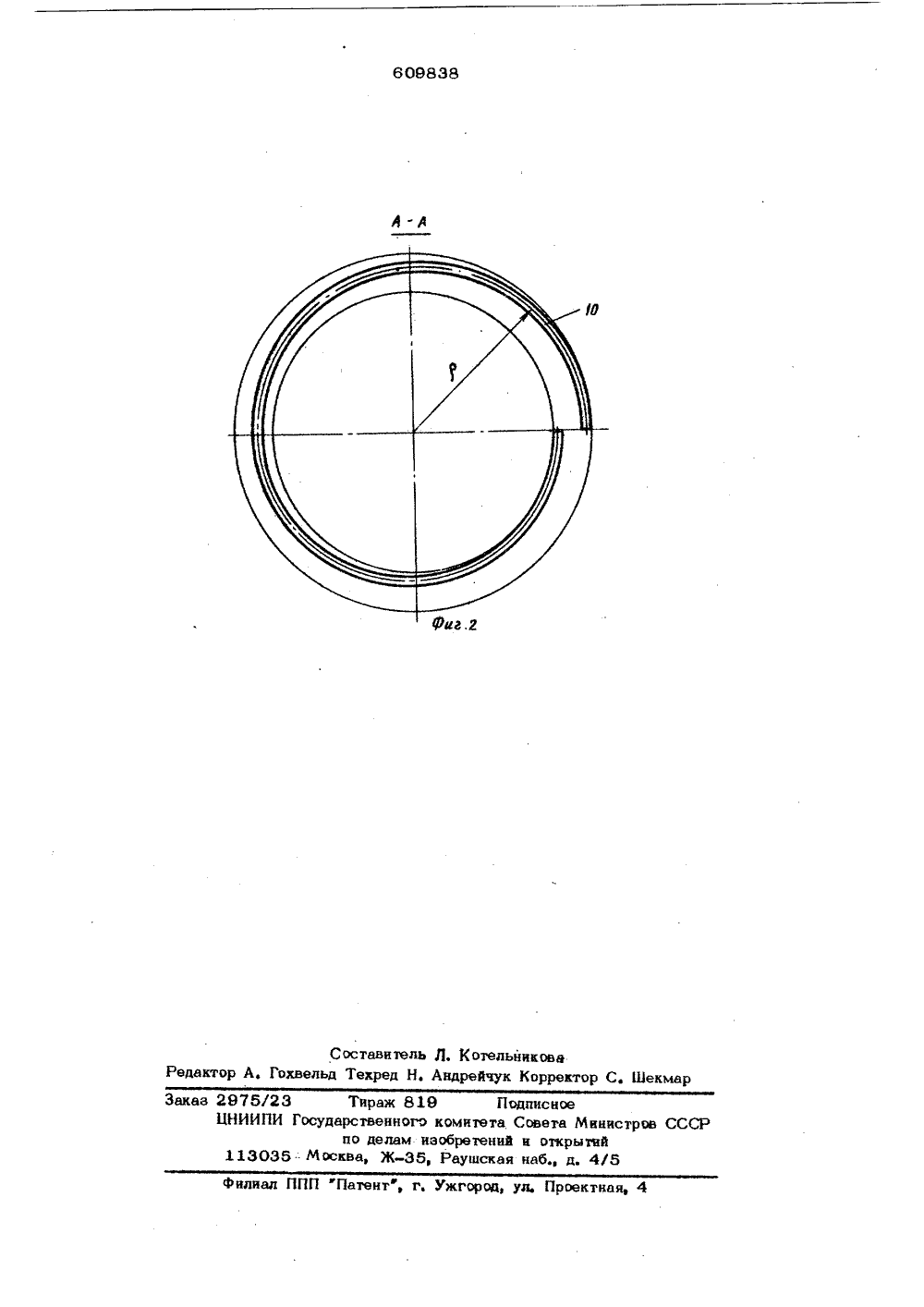

(1) 6 О 9838 ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Н ЛатОРСКОМЮ СВИДвтИЛЬСтВЮ8607/29 с присоединением заявкиГасударственный комнтетСовета Мннкстрав СССне делам нзебретеннйи еткрытнй(23) Приор (43) Опубл ет вано 05,06,78.Бюллетень 21. Зиборов, В, Д, Кихтенко, А, И, Шендв 73) Заявит 4) РОТОРНЫЙ ЭКСКАВАТОР службьстах.е тания твие износ жают св ука занных меЦель, изобр - повыщенне срокаслужбы кабеля пв. гибов,Поставленная цель достигается тем, чткольцевой желоб опорной части выполнен. по спирали, начало которой совпапавт сисходным положением витка на барабане, а,спираль, по которой выполнен кольцевойжелоб; выражена уравнениемУЩгде Я - радиус кривизны канала желобтт- постоянная радиальная скорост перемещения кабеля по барабану при его1повороте относительно оси поворота поворотной части,Ю- постоянная угловая скоростьвращения поворотной части и барабана,4угол поворота барабана.На фиг, 1 схематично изображен предлагаемый роторный экскаватор на фиг, 2 -разрез А-А фиг. 1,Роторный экскаватор содерную часть 1, имеющую перегр ть жнт поворотузку 2 но ос 1Изобретение относится к горной техникеи может быть использовано в роторныхэкскаваторах, применяемых на открытыхгорных работах,По основному авт,св. % 392209 известен роторный экскаватор, включающий поворотную и опорные части, токосъемное устройство с токосъемниками н,гибким кабелем и механизм поворота с зубчатым венцом, при этом на опорной части образованкольцевой желоб для размещения гибкогокабеля, соединенного с токосъемниками,установленными на смонтированном на,поворотной части барабане, кинематическивывязанном с зубчатым венцом механизмаповорота.Однако наличие кольцевого желоба наопорной части с щириной канала, определяемой габаритом барабана при достаточножестком кабеле (каким является силовойкабель экскаватора), приводит к тому, чтокабель в канале укладывается по произвольному радиусу, Это, в свою очередь, приводит к тому, что кабель, перемеШаясь, образует дополнительные перегибы, которые сниутем исключения вго пер609 838 г.( поворота, На поворотной части 1 установле. ны механизм поворота 3 с зубчатым .венцом 4 на.опорной части и токосъемники 5 токосъвмного устройства, состоящего из ко нического барабана 6, соединенного с токосъемниками 5, и гибкого кабеля 7, который сматывается (наматывается) на указанный барабан 6 и подсоединен к токосъемникам 5, Конический барабан . 6 посредством ки нематичвской связи 8, взаимодействуетс зубчатым венцом 4, закрепленным на опорной части 9. Гибкий кабель 7 в процессе работы перемещается в криволиней.ном канале желоба 10, образованном на опорной части 9. 5Роторный экскаватор работает следующим образом.Отработка забоя экскаватором по всему фронту осуществляется при взаимном повороте поворотной части 1 относительно опор ной части 9 посредством механизма ново- рота 3 и зубчатого венца 4. При этом гиб кий кабель 7, подсоединенный к токосъемникам 5 токосъемного устройства, вследствие кинематической связи 8 конусного 25 барабана 6 токосъемного устройства с ,зубчатым венцом 4 сматывается (наматывается) с барабана 6 и укладывается в канал желоба 10, расположенного на опорной части 9. Так как канал желоба 10 выпмнен по витку спирали Архимеда, то кабель 7 не может перемещаться внутри него и располагается в канале без перегибов, аустановка началавитка канала 10 свозможностью совпадения с исходным положением сматываемого витка кабеля наменьшем диаметре барабана исключает егоперегиб при переходе с опорной части 9к поворотной части 1,Формула изобретения Роторный экскаватор по авт.св.%392209, отличающийсятем,что, с целью повышения срока службы кабеля путем исключения его перегибов,кольцевой желоб опорной части выполненпо спирали, начало которой совпадает сисходным положением витка на барабане,2. Экскаватор п. 1 о т л и ч а ю щ и йс я тем, что, спираль, по которой выполненкольцевой желоб, выражена, уравнениемУчгде г - радиус крививны желоба,Р- постоянная радиальная скорость перемещения кабеля по барабанупри его повороте относительно оси поворота поворотной части,Ш- постоянная угловая скоростьвращения поворотной части и барабана,Ю - угол поворота барабана,609838 4-д Составитель Л, Котельниковедактор А. Гохвельд Техред Н. Андрейчук Корре екмар аз 2975 БНИИ23 Тираж 819ПИ Государственного комитепо делам изобрете35- Москва, Ж, Раушск Подписноеа Совета Министров Сий н открытий наб., д. 4/ филиал ППП "Патент", г. Ужгород, ул, Проектная,
