Устройство для дифференциальной защиты шин со средней точкой преобразовательной подстанции

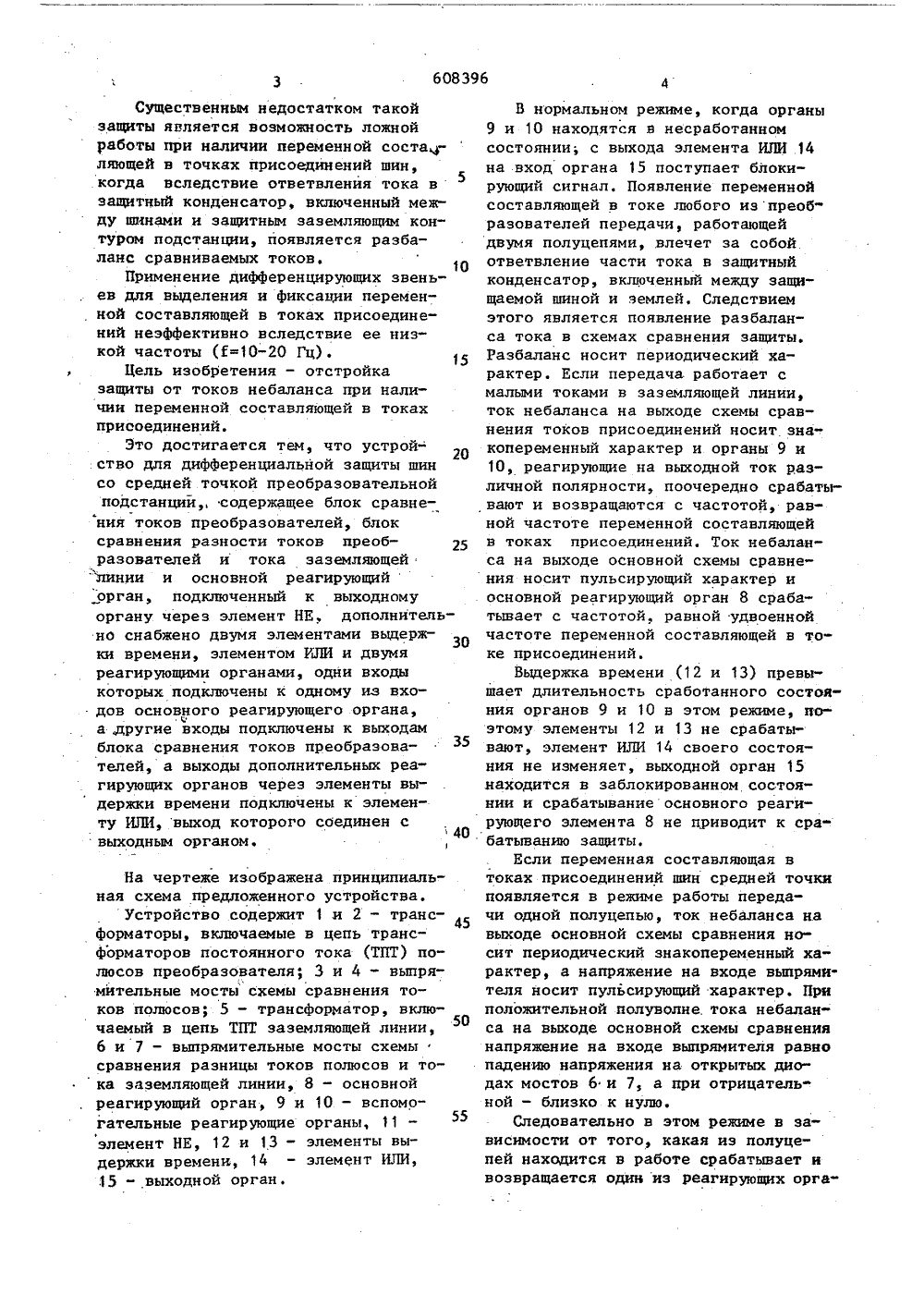

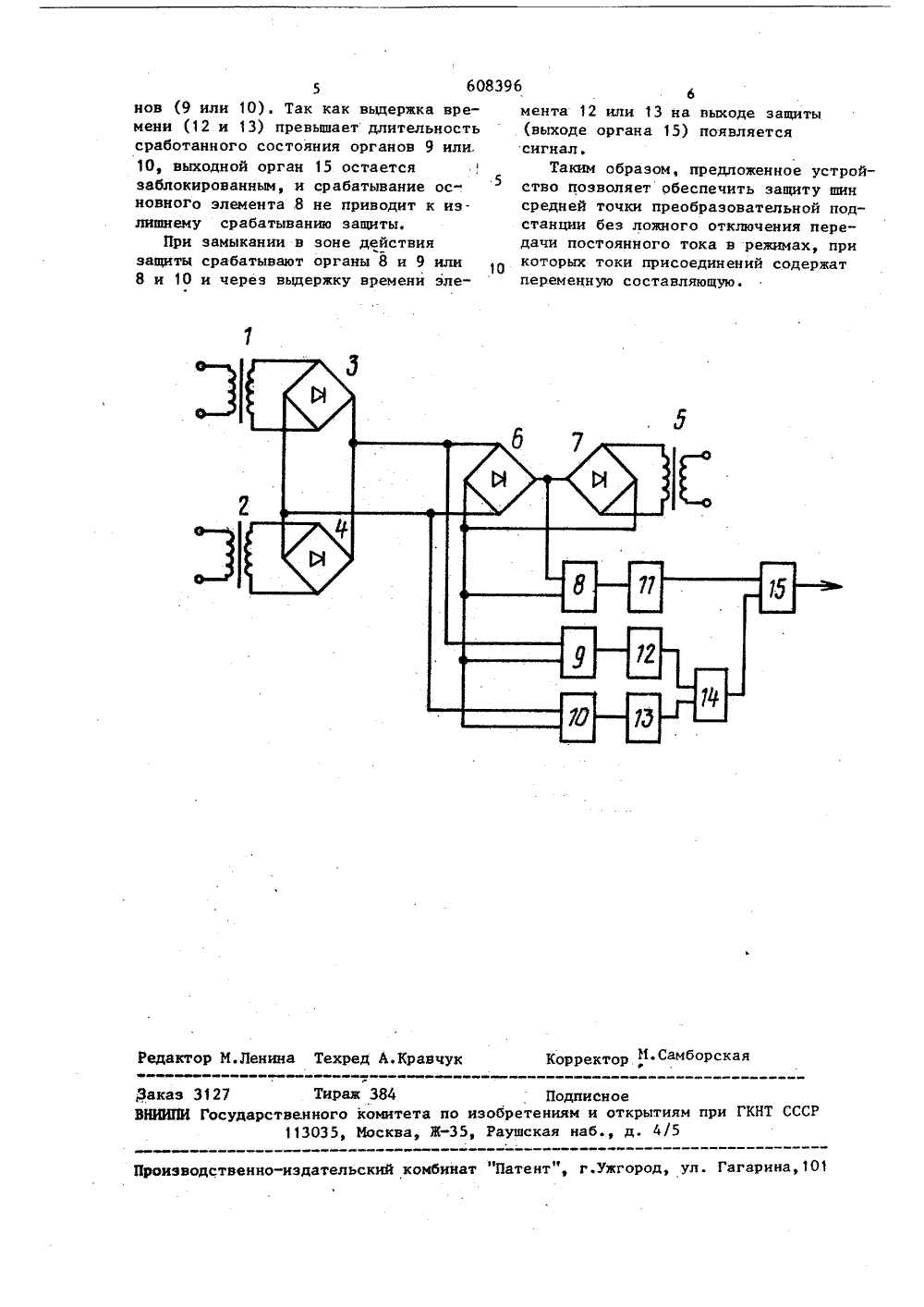

Существенным недостатком такой защиты является возможность ложной работы при наличии переменной соста 1- ляющей в точках присоединений шин, когда вследствие ответвления тока в защитный конденсатор, включенный между шинами и защитным заземляющим контуром подстанции, появляется разбаланс сравниваемых токов.Применение дифференцирующих звеньев для выделения и фиксации переменной составляющей в токах присоединений неэффективно вследствие ее низкой частоты (1=10-20 Гц).15Цель изобретения - отстройка защиты от токов небаланса при наличии переменной составляющей в токах присоединений.Это достигается тем, что устрой- ство для дифференциальной защиты шин со средней точкой преобразовательной подстанций содержащее блок сравнения токов преобразователей, блок сравнения разности токов преобразователей и тока заземляющей "линии и основной реагирующийорган, подключенный к выходному органу через элемент НЕ, дополнительно снабжено двумя элементами выдержки времени, элементом ГЛИ и двумя реагирующими органами, одни входы которых подключены к одному из входов основного реагирующего органа,а другие входы подключены к выходам блока сравнения токов преобразователей, а выходы дополнительных реагирующих органов через элементы выдержки времени подключены к элементу ИЛИ, выход которого соединен с40 выходным органом. На чертеже изображена принципиальная схема предложенного устройства.Устройство содержит 1 и 2 - транс 45форматоры, включаемые в цепь трансформаторов постоянного тока (ТПТ) полюсов преобразователя; 3 и 4 - выпрямительные мосты схемы сравнения токов полюсов; 5 - трансформатор, включаемый в цепь ТПТ заземляющей линии,6 и 7 - выпрямительные мосты схемысравнения разницы токов полюсов и тока заземляющей линии, 8 - основнойреагирующий орган, 9 и 10 - вспомогательные реагирующие органы, 11элемент НЕ, 12 и 13 - элементы выдержки времени, 14 - элемент ИЛИ,15 - выходной орган,В нормальном режиме, когда органы 9 и 10 находятся в несработанном состоянии; с выхода элемента ИЛИ 14 на вход органа 15 поступает блокирующий сигнал, Появление переменной составляющей в токе любого изпреобразователей передачи, работающей двумя полуцепями, влечет за собой. ответвление части тока в защитный конденсатор, включенный между защищаемой шиной и землей, Следствием этого является появление разбаланса тока в схемах сравнения защиты. Разбаланс носит периодический характер. Если передача. работает с малыми токами в заземляющей линии, ток небаланса на выходе схемы сравнения токов присоединений носит зна-. копеременный характер и органы 9 и 10, реагирующие на выходной ток различной полярности, поочередно срабатывают и возвращаются с частотой, равной частоте переменной составляющей в токах присоединений. Ток небаланса на выходе основной схемы сравнения носит пульсирующий характер и основной реагируннций орган 8 срабатывает с частотой, равной удвоенной частоте переменной составляющей в токе присоединений.Выдержка времени (12 и 13) превышает длительность сработанного состояния органов 9 и 10 в этом режиме, поэтому элементы 12 и 13 не срабатывают, элемент ИЛИ 14 своего состояния не изменяет, выходной орган 15находится в заблокированном состоянии и срабатывание основного реагирующего элемента 8 не приводит к срабатыванию защиты.Если переменная составляющая втоках присоединений шин средней точкипоявляется в режиме работы передачи одной палуцепью, ток небаланса на выходе основной схемы сравнения носит периодический знакопеременный характер, а напряжение на входе выпрямителя носит пульсирующий характер, Приположительной полуволне, тока небаланса на выходе основной схемы сравнения напряжение на входе выпрямителя равнопадению напряжения на открытых диодах мостов 6 и 7, а нри отрицательной - близко к нулю.Следовательно в этом режиме в зависимости от того, какая из полуцепей находится в работе срабатывает и возвращается один из реагирующих орга"Редактор М.Ленина Техред А.Кравчук Корректор М.Самборс каз 3127 Тираж 384 НИИПИ Государственного комитета по 113035, Москва, ЖПодписноебретениям и открытияаушская наб., д. 4/5 ри ГКНТ СС Гагарина, 10 Производственно-издательский комбинат "Патент", г.ужгород, у 5 608396нов (9 или 10)Так как выдержка вре- мента 12 или 13 на выходе защиты мени (12 и 13) превышает длительность(выходе органа 15) появляется сработанного состояния органов 9 или, сигнал.10, выходной орган 15 остается Таким образом, предложенное устрой- заблокированным, и срабатывание ос- ство позволяет обеспечить защиту шин новного элемента .8 не приводит к из- средней точки преобразовательной подлишнему срабатыванию защиты. станции без ложного отключения переПри замыкании в зоне действия дачи постоянного тока в режимах, при защиты срабатывают органы 8 и 9 илн 1 О которых токи присоединений содержат 8 и 10 и через выдержку времени эле- переменную составляющую.
