Генератор импульсов напряжения

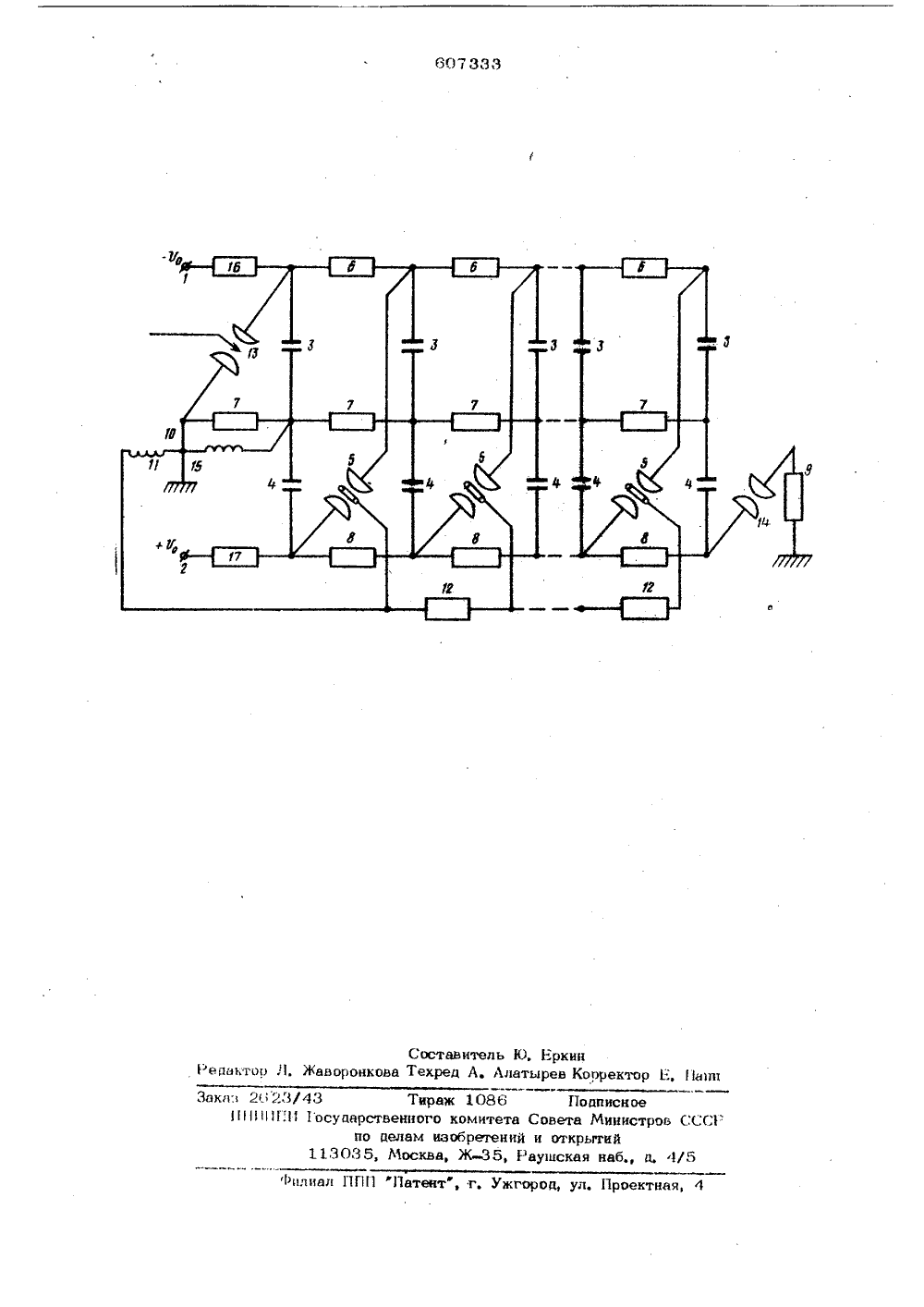

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДВТВЛЬСТВУ Сеюз Соеетенма Соцналметмчеекиа Республик3 присоединением заявкидвротеееей конететтв Меоатров СССРделам оаобретеаея открытей(71) Заявител Ораена Ленина фн ГЕНЕРАТОР ИМПУЛЬСОВ НАПРЯЖЕНИЯ Бель изобретенвой коммутапии.В предлагаемомнапряжения, первтора включена междииенными накопитпервого каскадаго потенциала. олучен не усто йч Щ Ж аторе импульсов обмотка трансформале довательно соеми конденсаторамин шиной нулевогенеичнаяду посельныгенератора Изобретение относится к импульснойтехнике и может быть использовано в импульсных ускорителях заряженных частиц,Известен генератор импульсов напряжения, содержащий зарядное устройство, накопительные конденсаторы, управляемыетрехэлектроаные разрядники, зарядные импедансы, соединенные по ыскадной схемеАркадьева-Маркса, нагрузку и повышающийтрансформатер, вторичная обмотка которогопоаключеш, между аниной нулевого потенциала и управляющим электродом первогоразрядника и через резисторы к упрввляющпм электродам последующих разрядников11. Однако этот генератор обладает несколько неустойчивой коммутацией,ий институт им. П. Н. Лебедева 2Принципиальная электрическая схема ге.нератора приведена на чертеже.Генератор импульсов напряжения содержит: зарядное устройство (не показано),подключаемое к клеммам 1 и 2; накопительные конденсаторы 3 (всеготт 1 конаенсвтор) и 4 (всего и + 1 конденсатор); управляемые трехэлектродные разрядники 5, 6 (всего тт импедансов)7 (всего й импедансов) и 8 (всего ее импедансов), соединенные по каскадной схеме Аркадьева-Маркса; нагрузку 93 повышающий трвйсфомвтор10, вторичная обмотка 11 которого поаклю 15 чена между шиной нулевого потенциала иуправлякицим электродом первого разрядника 5 и через резисторы 12 (всего И - 1резистор) к управляющим электродам последуюших разрядников 5, Генератор соаерит Ю каскааов,В схеме имеется также управляемыйразрядник 13 и разрядник 14,, Первичная обмотка 15 трансформатора10 включена межау последовательно соединенными накопительными конденсаторами33 и 4 первого каскада генератора и шиной нулевого потенциала.Работает генератор импульсов напряжения следующим обрезом, После заряда накопительных конденсаторов 3 и 4 через зарядные резисторы 16, 17 и импедансы 6, 7, 8 (для определенности будем считать, что четные конденсаторы 3 заряжены до напряжения -0,а четные кочденсаторы 4 - до напряжения +13, при замыкании раз О рядникв 13 (тригатронв) на первичной об мотке 15 трансформатора 10 напряжение скачком возрастает от нуля до + Юр, а на вторичной обмотке 11 появляется импульс с амплитудой + К ц, где К - коэФс ффициент трансформации. трансформатора 10, +Цо и 0 - напряжения зарядного устройства. Знак при значении КЮ зависит ото схемы соединения ( "+" - при синфвзном включении, а " - "при инфазном включе- Э нии обмоток 11 и 15), Импульс + К Ю, попадает на управляющий электрод первого разрядника 5 и далее через рвзвязывающие резисторы 12 на управляющие электроды последующих разрадников 5. Происходят пробой разрядников 5 и коммутация генератор аеДля более энергичной коммутации желательно инфазное включение обмоток 11 и 15 трансформатора 10, Например, при КЗО на управляющий электрод первого разрядника 5 приходит импульс с амплитудой - 20 о. Тогда наибольшая разность потенциалов (наибольшее пеоенвпряжение): равная 4 Ур возникает на нижнем разрядном промежутке, з так как нв нижнем электроде первого разрядника 5 после замыкания разрядника 13 (тригвтрона) напряжение скачком повышает ся до+ 20,.0При синфазном включении обмоток 11 и 15 с тем же коэффициентом трансформациинв управляющий электрод первого разрядника 5 приходит импульс с амплитудой + 20 онаибольшее перенапряжение равно лишь3.О, и сущесгвует нв верхнем разрядномпромежутке, так квк верхний электрод разрядника до пробоя находится еще под зарядным напряжением - 0 о,Амплитуда импульса в первичной обмотке 15 трансформатора 10 равна У. Приэтом при небольших значениях коэффициентатрансформации ( К = 2 - 3) на управляющий электрод первого разрядника 5 подается импульс, создающий значительное перенапряжение на разрядных промежутках. Этодает возможность устойчиво коммутироватьгенератор при зарядных напряжениях, гораздо меньших напряжения самопробоя,Формула изобретенияГенератор импульсов напряжейия, содержащий зарядное устройство, накопительныеконденсаторы, управляемые трехэлектродные разрядники, зарядные импедансы, соединенные по каскадной схеме АркадьеввМаркса, нагрузку и повышающий трансформатор, вторичная обмотка которого подключена между шиной нулевого потенциала и упрввляюшим электродом первого разрядникаи через резисторы к управляющим электродам последующих разрядников, о т л ич а ю щ и й с я тем, что, с целью получения устойчивой коммутации, первичная обмотка трансформатора включена между последовательно соединенными накопительнымиконденсаторами первого каскада генератораи шиной нулевого потенциала,Исгочники информации, принятые во внимание при экспертизе:1. ПвтентСША %3229124, кл,307-110,1 972.607333 Репетитор 3,акл: 26 23/43И 1 осуаар 1086 Поаписноемитета Совета Минисретений и открытийЖ, Раушская наб.,Тираж венного к елал изобМосква,тров (Ы д г 1 303 Филиал ПП Патент город, ул. Проектная, 4 Составитель Ю, Еркинворонкова Техред Л. Алатырев Корректор Е. аи
