Способ преобразования угловых перемещений ротора вращающегося трансформатора в последовательность импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 525143
Автор: Курчавый
Текст

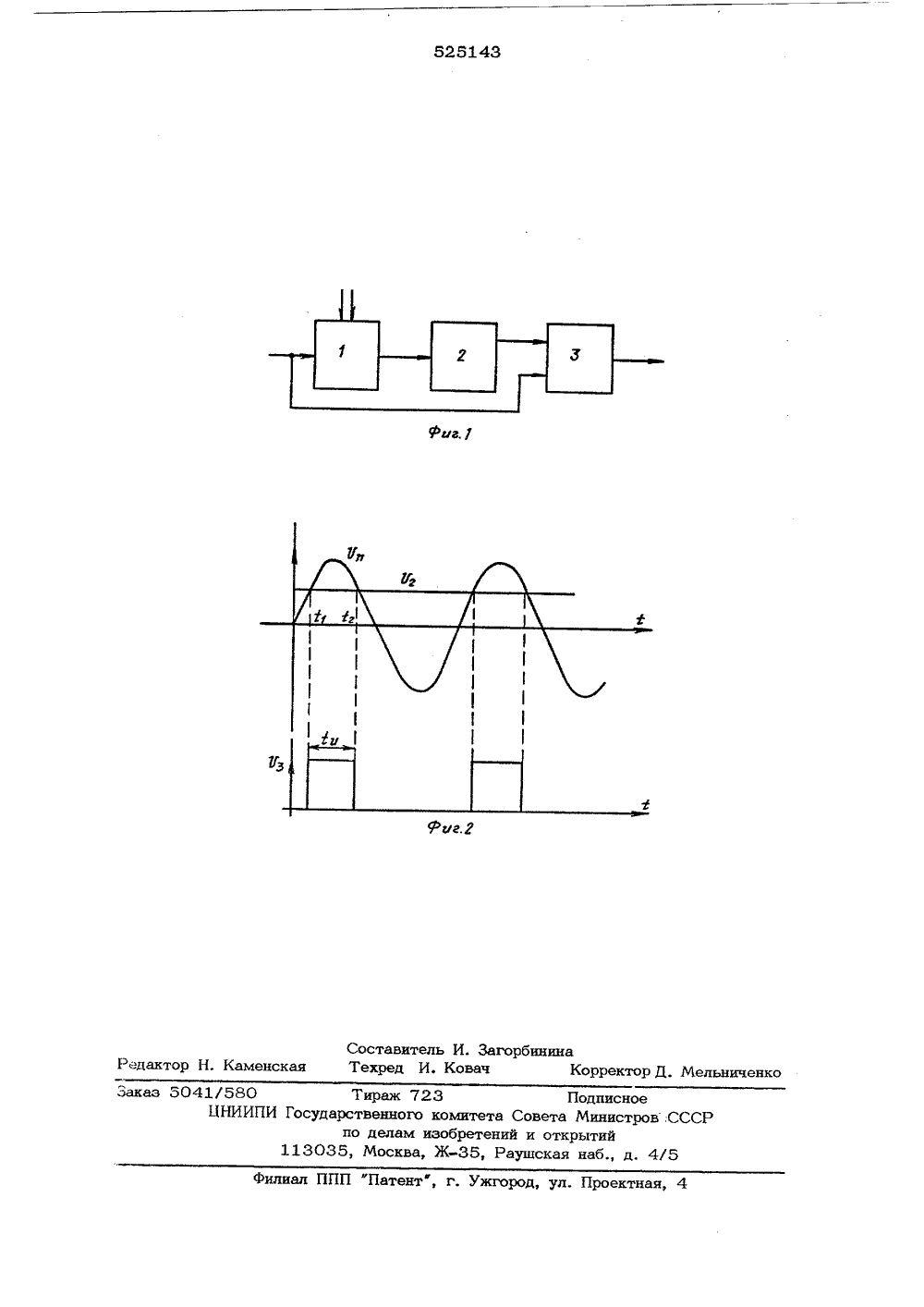

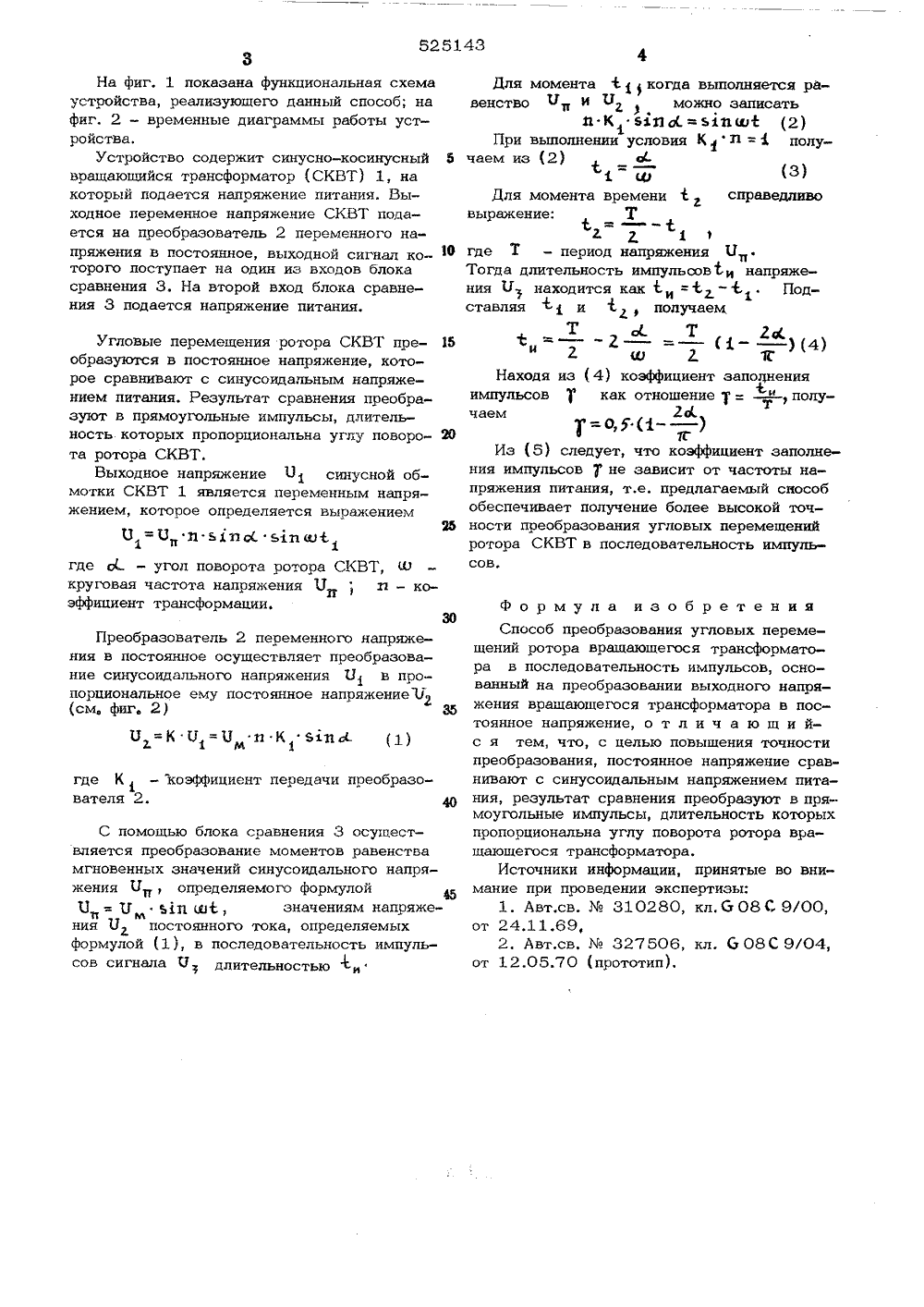

3На фиг. 1 показана функциональная схема устройства, реализующего данный способ; на фиг, 2 - временные диаграммы работы устройства.Устройство содержит синусно-косинусный б вращающийся трансформатор (СКВТ) 1, на который подается напряжение питания. Выходное переменное напряжение СКВТ подается на преобразователь 2 переменного напряжения в постоянное выходной сигнал ко торого поступает на один из входов блока сравнения 3, На второй вход блока сравнения 3 подается напряжение питания.Угловые перемещения ротора СКВТ пре образуются в постоянное напряжение, которое сравнивают с синусоидальным напряжением питания. Результат сравнения преобразуют в прямоугольные импульсы, длительность которых пропорциональна углу поворо- Ю та ротора СКВТ.Выходное напряжение Осинусной обмотки СКБТ 1 является переменным напряжением, которое определяется выражениемИ0 =0,п ыпаС ьапа 1Х где о(. - угол поворота ротора СКВТ, Ф круговая частота напряжения Чх 1 - коэффициент трансформации.30Преобразователь 2 переменного напряжения в постоянное осуществляет преобразование синусоидального напряжения 11 в пропорциональное ему постоянное напряжениеЪ (см, фиг. 2) ЗбЦ =К У =Ц и К Ьлсс (1)где К- коэффициент передачи преобразователя 2. 40С помощью блока сравнения 3 осуществляется преобразование моментов равенства мгновенных значений синусоидального напряжения Б определяемого формулойЯ О =У ь 1 па 1м)значениям напряжения О постоянного тока, определяемых формулой (1), в последовательность импульсов сигнала 0 длительностью ф иДля момента 1когда выполняется равенство п Иможно записать3.аКэ 1 а а =1 йф 1 (2)При выполнении условия К и = 4 получаем из (2) ф.(3)Для момента времени Е справедливо выражение: Тщ агет т2 2 1где Т - период напряжения 0 Тогда длительность импульсови напряжения У находится как и =-1Подставляяи 1 , получаемФ,= - -2 = (1 -- ) (4)Т аС Т Лев2 ш 2 ГНаходя из (4) коэффициент заполнения импульсов ) как отношение у: ", полую:оу И- )7 ГИз (5) следует, что коэффициент заполнения импульсовне зависит от частоты напряжения питания, т.е. предлагаемый сиособ обеспечивает получение более высокой точности преобразования угловых перемещений ротора СКВТ в последовательность импульсов,Формула изобретенияСпособ преобразования угловых перемещений ротора вращающегося трансформатора в последовательность импульсов, основанный на преобразовании выходного напряжения вращающегося трансформатора в постоянное напряжение, о т л и ч а ю щ и йс я тем, что, с целью повышения точностипреобразования, постоянное напряжение сравнивают с синусоидальным напряжением питания, результат сравнения преобразуют в прямоугольные импульсы, длительность которыхпропорциональна углу поворота ротора вращающегося трансформатора.Источники информации, принятые во внимание при проведении экспертизы;1, Авт,св,310280, кл.5 08 С 9/ОО,от 24.11,692. Авт,св,327506, кл, 608 С 9/04,от 12.05.70 (прототип),525143 Фиг. 7 инина Корректор Д. Мельниченко Редактор Н. Каменск Подписное Министров .С тета Совета ений и от , Раушска 4/ Филиал ППП "Патент", г. Ужгород, ул, Проектная Составитель И, ЗаТехред И. Ковач 5041/580 Тираж 723 ЦНИИПИ Государственного коми по делам изоб 113035, Москва, Ж тийыаб
СмотретьЗаявка
2065907, 23.09.1974
СМОЛЕНСКИЙ ФИЛИАЛ МОСКОВСКОГО ОРДЕНА ЛЕНИНА ЭНЕРГЕТИЧЕСКОГО ИНСТИТУТА
КУРЧАВЫЙ ВЛАДИМИР АНТОНОВИЧ
МПК / Метки
МПК: G08C 9/04
Метки: вращающегося, импульсов, перемещений, последовательность, преобразования, ротора, трансформатора, угловых
Опубликовано: 15.08.1976
