Устройство для классификации сыпучих материалов на фракции

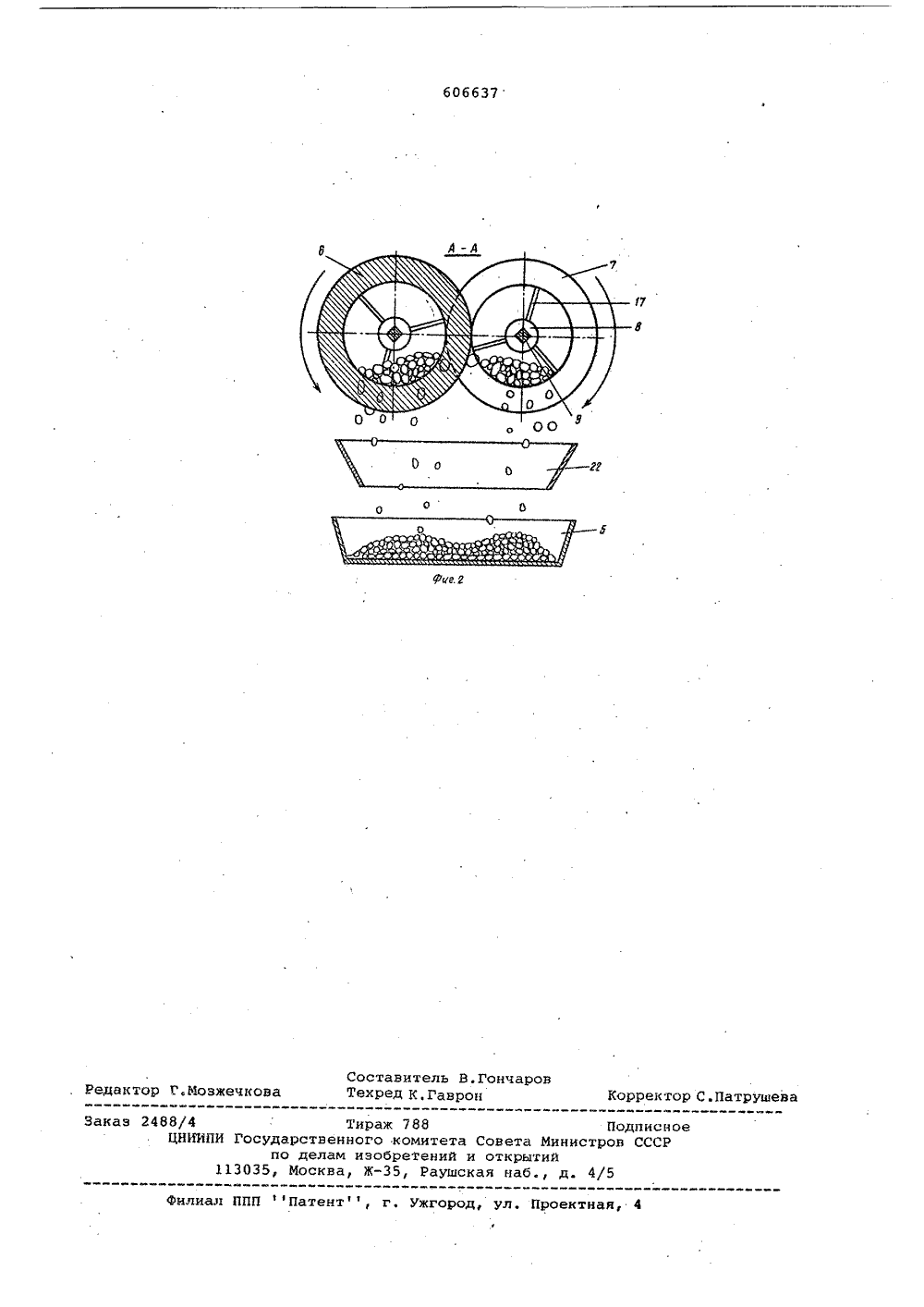

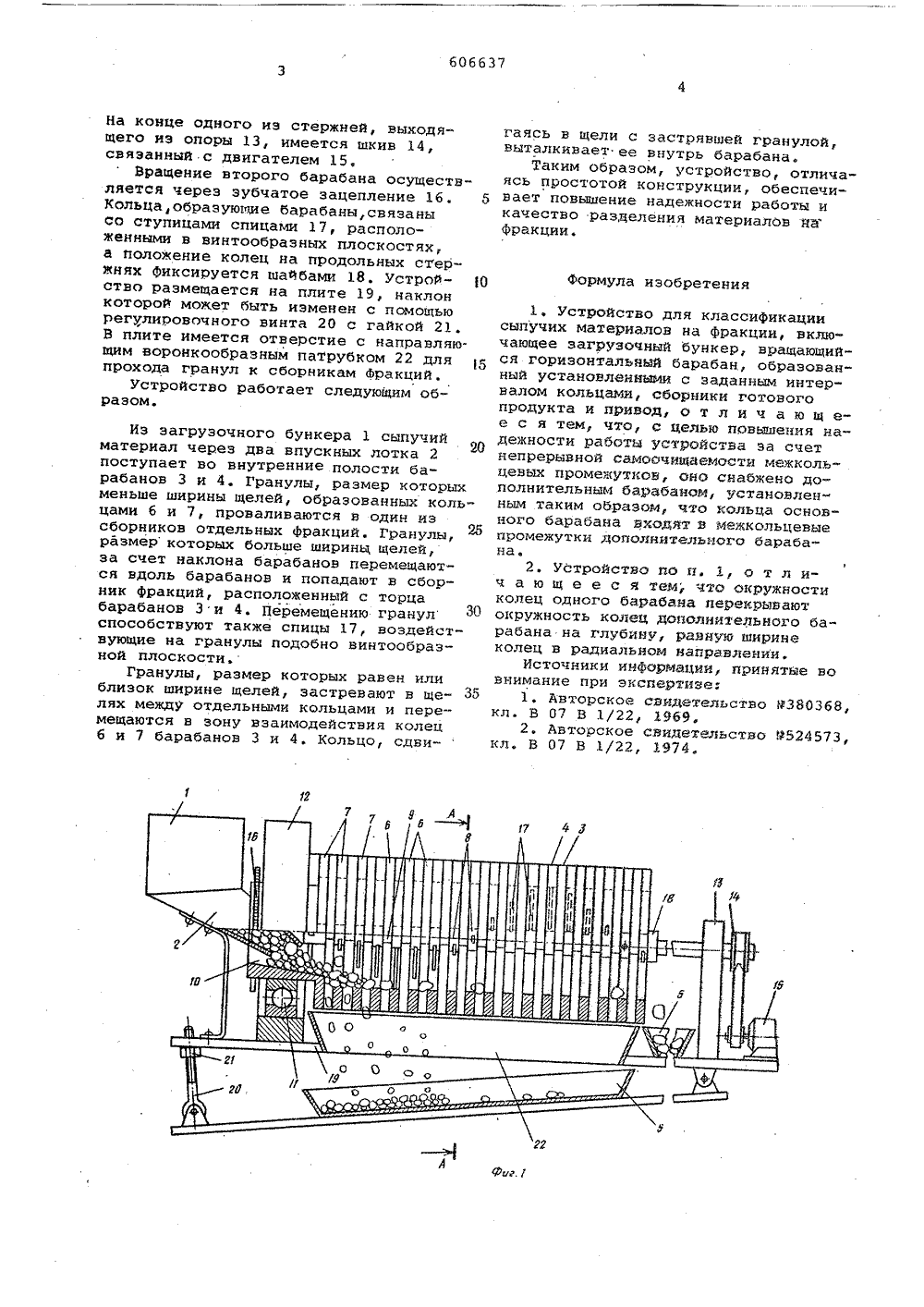

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(11) 6 О 6637,-,(61) Дополнительное к авт, свид-ву(22) Заявлено 221275(23) 2304029/29-03с присоединением заявки йе(5 М. Нл,В 07 В 1/22 Гееудеретееннцй неаететВеете етнннетрее ЫРее еелва пеейретеннйн етнрцтнй(45) Дата опубликования описания 200478(54) УСТРОЙСТВО ДЛЯ КЛАССИФИКАЦИИ СЫПУЧИХ МАТЕРИАЛОВ НА ФРАКЦИИ 1Изобретение относится к области классиФикации сыпучих материалов, в частности к устройствам для разделения материала на фракции.Известен барабанный грохот, сортиру ющая поверхность которого выполнена в виде набора колец, смонтированных на продольных стержнях, соединенных с осью барабана спицами )1.Однако такой грохот не обеспечи вает высокой точности разделения продуктов,Наиболее близким к предлагаемому является устройство для классификации ть сыпучих материалов на фракции, включающее загрузочный бункер, вращающийся горизонтальный барабан, образованный установленными с заданным интервалом кольцами, сборники готового продукта З) и привод 12).Недостаток устройства состоит в том, что все застрявшие гранулы, размер которых не соответствует выделяемой Фракции, выталкиваются очистными ножами и гранулы разрушаются, что искажает фракционный состав. Кроме того, очистные ножи подвергают ударным нагрузкам элементы конструкции и надежность работы устройства уменьшается. Цель изобретения - повышение надежности работы устройства эа счетнепрерывной самоочищаемости межколь"цевых.промежутков.Это достигается тем, что устройство снабжено дополнительным барабаном,установленным таким образом, что кольцаосновного барабана входят в межкольцевые промежутки дополнительного барабана, а окружности кблец основногобарабана перекрывают окружность колецдополнительного барабана на глубину,равную ширине колец в радиальном направлении.На фиг, 1 изображено предлагаемоеустройство, общий вид; на Фиг. 2разрез А-А на Фиг. 1,Устройство состоит иэ загрузочногобункера 1 с двумя впускными лотками2, вращающихся в противоположные стороны барабанов 3 и 4 и сборников 5 отдельных ФракцийБарабаны, образованные наборами колец б и 7, свободнонасажены своими ступицами 8 на продольные стержни 9 некруглого сечения,Стержни одним концом жестко связаныс одним из приемных патрубков 10,опирающихся на подшипники 11 в опоре12, а другой конец каждого стержняопирается на подшипник в опоре 13,606637 Формула изобретения 12 На конце одного из стержней, выходящего иэ опоры 13, имеется шкив 14,связанный с двигателем 15.Вращение второго барабана осуществляется через зубчатое зацепление 16. 5Кольца,образующие барабаны,связанысо ступицами спицами 17, расположенными в винтообраэных плоскостях,а положение колец на продольных стержнях Фиксируется шайбами 18. Устройство размещается на плите 19, наклонкоторой может быть изменен с помощьюрегулировочного винта 20 с гайкой 21.В плите имеется отверстие с направляющим воронкообразным патрубком 22 дляпрохода гранул к сборникам Фракций.Устройство работает следующим образом,Из загрузочного бункера 1 сыпучий материал через два впускных лотка 2 поступает во внутренние полости барабанов 3 и 4. Гранулы, размер которых меньше ширины щелей, образованных кольцами 6 и 7 проваливаются в один иэ сборников отдельных Фракций. Гранулы, размер которых больше ширины щелей, за счет наклона барабанов перемещаются вдоль барабанов и попадают в сборник фракций, расположенный с торца барабанов Э и 4. Перемещению гранул30 способствуют также спицы 17, воздействующие на гранулы подобно винтообразной плоскости.Гранулы, размер которых равен или близок ширине щелей, застревают в ще лях между отдельными кольцами и перемещаются в зону взаимодействия колец 6 и 7 барабанов 3 и 4. Кольцо, сдвигаясь в щели с застрявшей гранулой, выталкивает ее внутрь барабана.Таким образом, устройство, отличаясь простотой конструкции, обеспечивает повышение надежности работы и качество разделения материалов на Фракции,1. Устройство для классификациисыпучих материалов на фракции, включающее загрузочный бункер, вращающийся горизонтальный барабан, образованный установленными с заданным интер"валом кольцами, сборники готовогопродукта и приводу о т л и ч а ю щ ее с я тем, что, с целью повышения надежности работы устройства эа счетнепрерывной самоочищаемоати межкольцевых промежутков, оно снабжено дополнительным барабаном, установлен"ным .таким образом, что кольца основного барабана входят в межкольцевыепромежутки дополнительного барабанав2. Устройство но н. 1, о т л ич а ю щ е е с я тем, что окружностиколец одного барабана перекрываютокружность колец дополнительного барабана на глубину, равную ширинеколец в радиальном направлении.Источники информации, принятые вовнимание при экспертизе."1, Авторское свидетельство 9380368,кл. В 07 В 1/22 1969,2. Авторское свидетельство Р 524573,кл. В 07 В 1/22, 1974.
