Способ автоматического управления одностадильным циклом мокрого измельчения

Номер патента: 604579

Авторы: Бабец, Коломоец, Моркун, Тисенецкий, Хорольский

ZIP архив

Текст

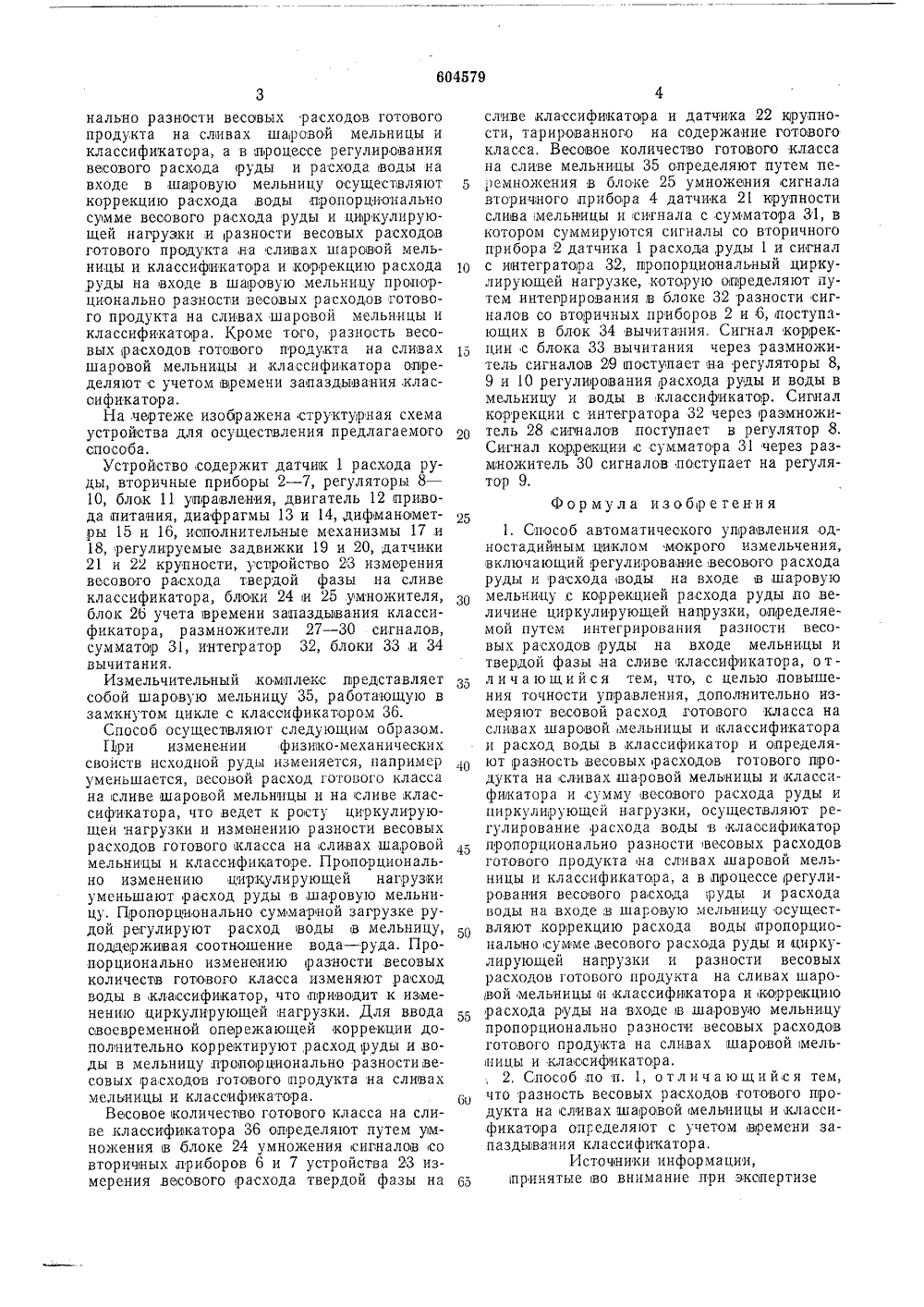

ц 604579 ОП И ИЗОБ Союз Советски оциалистически Республик406411 29-3 о 27.09,76 (21 присоединением заявки3) Государственныи комитет Совета Министров СССР итет(43 бликовано 30,04.78 а опубликования о 926 (088.8) лам изобретенийи открытий сания 17.04.7 5) Д 2) Авторы изобретени. Коломоец, В. С. МорВ. П. Хорольскийового Красного Знамеинститут ец, С. В, Бабец, В Л. Р. Тисменецкий ожский ордена Тргорнорудн(54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИ ОСТАДИЙНЫМ ЦИКЛОМ МОКРОГО ИЗМЕЛЬЧ омати- роцес- авто- ельчещей в ифика- обога- металт переобласти авт гическими п к способам оцессом изм цс, работаю ьным класс ьзовано на й и черной ные цикль ескогорегулироруды в мельнис классификато Однако этот способ, заключающийся в поддержании соовношения руда - вода и стабилизации крупности слива классификатора не обеспечивает высокой, производительности.Наиболее близким к предлагаемому является способ автоматического управления одностадийным циклом мокрого измельчения, включающий регулирование весового расхода руды и расхода воды на входе в шаровую мельницу с коррекцией расхода руды по величине циркулирующей нагрузки, определяемой путем интедрирования разности весовых расходо 1 в руды на входе мельницы и твердой фазы на сливе классификатора 21.Недостатзоом данного способа является невозможность достижения максимальной проИзобретение относится к чеокого управления техноло сами оботащения, а точнее матического управления пр ния руды в шаровой мелвни замкнутом цикле со спирал тором, и может быть испол тительных фабриках цветно лургии, ииеющих аналогич работки исходного сырья.Известен способ автомати вания процесса измельчени це, работающей совместно ром (1. изводительности по готовому продукту заданного класса при изменяющихся физико-механических характеристиках исходного сырья.Это связано с тем, что при регулировании 5 по известному способу не поддерживается оптимальная плотность пульпы в мельнице, соответствующая качеству перерабатываемой руды, а также не учитывается значительное запаздывание реакции циркулирующей на грузки,на возмущение по исходному питанию.Цель изобретения - повышение точностиуправления,Достигается это терм, что в способе автоматического управления одностадийным циклом 15 мокрого измельчения, 1 включающем регулирование весового расхода руды и расхода воды на входе в шаровую мельницу с коррекцией расхода руды по величине циркулирующей нагрузки, определяемой путем интегрирования разности весовых расходов руды на входе мельницы и твердой фазы на сливе классификатора, дополнительно измеряют весовой расход готового класса иа сливах шаровой мельницы и классификатора и расход воды в классификатор и определяют разность весовых расходов готового продукта на сливах шаровой мельницы и классификатора и сумму, весового расхода руды и циркулирующей нагрузки, осуществляют регулирование Зо расхода воды в классификатор пропорцио5 10 15 20 30 35 40 45 50 55 бо нально разности весовых расходов готового продукта на сливах шаровой мельницы и классификатора, а в лроцвссе регулирования весового расхода руды и расхода воды на входе в шатровую мельницу осуществляют коррекцию расхода, воды пропорционально сумме весового расхода руды и циркулирующей нагрузки и разности весовых расходов готового продукта,на сливах шаровой мельницы и классификатора и коррекцию расхода руды на входе в шаровую мельницу пропорционально разности весовых расходов готового продукта на сливах шаровой мельницы и классификатэра, Кроме того, разность весовых расходов готовото продукта на сливах шаровой мельницы и классификатора определяют с учетом времени запаздывания, классификатора.На чертеже изображена структурная схема устройства для осуществления предлагаемого способа.Устройство содержит датчик 1 расхода руды, вторичные приборы 2 - 7, регуляторы 8 - 10, блок 11 увравления, двигатель 12 привода питания, диафрагмы 13 и 14, дифманометры 15 и 16, испюлнительные механизмы 17,и 18, регулируемые задвижки 19 и 20, датчики 21 и 22 крупности, устройство 23 измерения весового расхода твердой фазы на сливе классификатора, блоки 24 и 25 умножителя, блок 26 учета времени запаздывания классификатора, р азмножители 2 - 30 сигналов, сумматор 31, интегратор 32, блоки 33 и 34 вычитания.Измельчительный комплекс представляет собой шаровую мельницу 35, работающую в замкнутом цикле с классификатором 36.Способ осущеспвляют следующим образом.11 ри изменении физико-механических своиств исходной руды изменяется, например уменьшается, весовой расход готового класса на сливе шаровой мельницы и на сливе классификатора, что ведет к росту циркулирующей нагрузки и изменению разности весовых расходов готового класса на сливах шаровой мельницы и классификаторе. Пропорционально изменению циркулирующей нагрузки уменьшают расход руды в шаровую мельницу. Пропорционально суммарной загрузке рудой регулируют расход воды в мельницу, поддерживая соотношение вода - руда. Пропорционально изменению разности,весовых количеств готового класса изменяют, расход воды в классификатор, что приводит к изменению циркулирующей нагрузки. Для ввода своевременной опережающей коррекции дополнительно корректируют,расход руды и воды в мельницу лропорционально разностивесовых расходов готового продукта на сливах мельницы и классификатора.Весовое количество готового класса на сливе классификатора 36 определяют путем умножения в блоке 24 умножения сигналов со вторичных приборов 6 и 7 устройства 23 измерения,весового расхода твердой фазы на сливе классификатора и датчика 22 крупности, тарированного на содержание готового класса. Весовое количество готового класса на сливе мельницы 35 определяют путем перемножения в блоке 25 умножения сигнала вторичного прибора 4 датчика 21 крупности слива мельницы и сигнала с сумматора 31, в котором суммируются сигналы со вторичного прибора 2 датчика 1 расхода, руды 1 и сигнал с интегратора 32, пропорциоиальный циркулирующей нагрузке, которую определяют путем интегрирования в блоке 32 разности сигналов со вторичных приборов 2 и 6, поступающих в блок 34 вычитания. Сигнал коррекции с блока 33 вычитания через размножитель сигналов 29 поступает на регуляторы 8, 9 и 10 регулирования расхода руды и воды в мельницу и воды в классификатор. Сигнал коррекции с интегратора 32 через размножитель 28 сигналов поступает в регулятор 8, Сигнал коррекции с сумматора 31 через размножитель 30 сигналов поступает на регулятор 9. Формула изобре гения 1. Способ автоматического управления одностадийным циклом мокрого измельчения, включающий регулирование,весового расхода руды и расхода воды на входе в шаровую мельницу с коррвкцией расхода руды ло величине циркулирующей напрузки, определяемой путем интегрирования разности весовых расходов руды на входе мельницы и твердой фазы,на сливе классификатора, отличающийся тем, что, с целью повышения точности управления, дополнительно измеряют весовой расход готового класса на сливах шаровой мельницы и классификатора и расход воды в,классификатор и определяют разность весовых расходов готового продукта на сливах шаровой мельницы и классификатора и,сумму весового расхода руды и циркулирующей нагрузки, осуществляют регулирование расхода воды в классификатор пропорционально разности весовых расходов готового продукта на сливах поваровой мельницы и классификатора, а в процессе регулирования весового расхода ;руды и расхода воды на входе,в шаровую мельницу осуществляют коррекцию расхода воды пропорционально сумме, весового расхода руды и циркулирующей нагрузки и разности весовых расходов готового продукта на сливах шаровой мельницы и классификатора и коррекцию расхода руды на входе в шаровую мельницу пропорционально разностями весовых расходов готового продукта на сливах щаровой:мельницы и классификатора.2, Способ по п. 1, отличающийся тем, что разность весовых расходов готового продукта на сливах пшаровой мельницы и классификатора определяют с учетом времени запаздывания классификатора.,Источники информации,принятые во внимание при экспертизе604579 Руда Составитель Л. ШароваГехрсл Л. Гладкова Л, Котов Денискин Корректорь и ЛРедактор Е. Дайч Подппс.ноСССР пографнп, пр. Сапунов 51. Заявка2352855, кл. В 02 С 25/00, 1976, но которой принято решение о выдаче авторского свидетельства СССР. аназ 576,/5 ИзЛо 396 НПО Государственного комитета по делам пзоорстснин 3035, Мссква, )К, Рау

Смотреть

Заявка

2406411, 27.09.1976

КРИВОРОЖСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ГОРНОРУДНЫЙ ИНСТИТУТ

БАБЕЦ ЕВГЕНИЙ КОНСТАНТИНОВИЧ, БАБЕЦ СВЕТЛАНА ВЛАДИМИРОВНА, КОЛОМОЕЦ ВИКТОР ВАСИЛЬЕВИЧ, МОРКУН ВЛАДИМИР СТАНИСЛАВОВИЧ, ТИСЕНЕЦКИЙ ЛЕОНИД РОМАНОВИЧ, ХОРОЛЬСКИЙ ВАЛЕНТИН ПЕТРОВИЧ

МПК / Метки

МПК: B02C 25/00

Метки: измельчения, мокрого, одностадильным, циклом

Опубликовано: 30.04.1978
