Масштабно-временной преобразователь импульсных сигналов

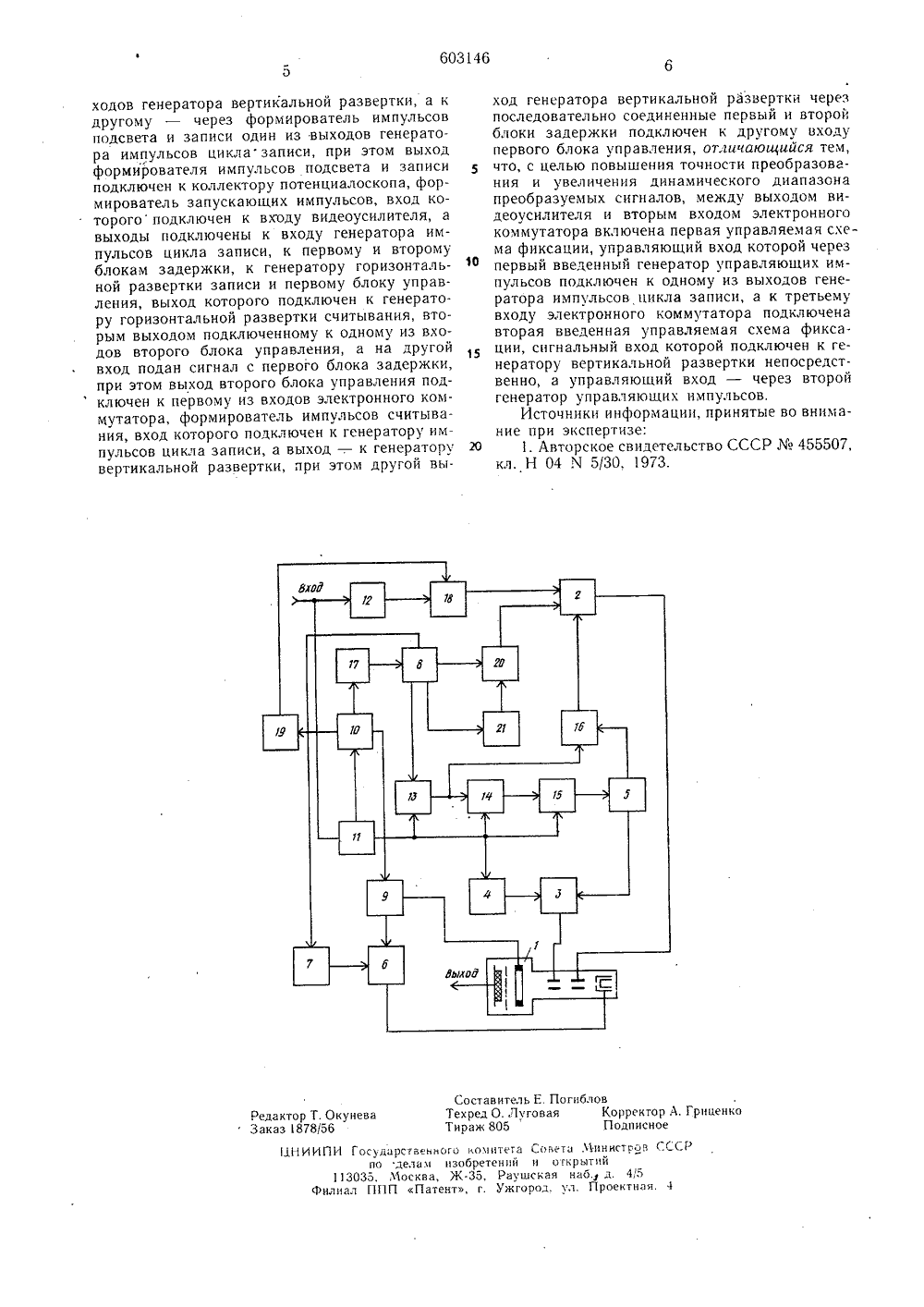

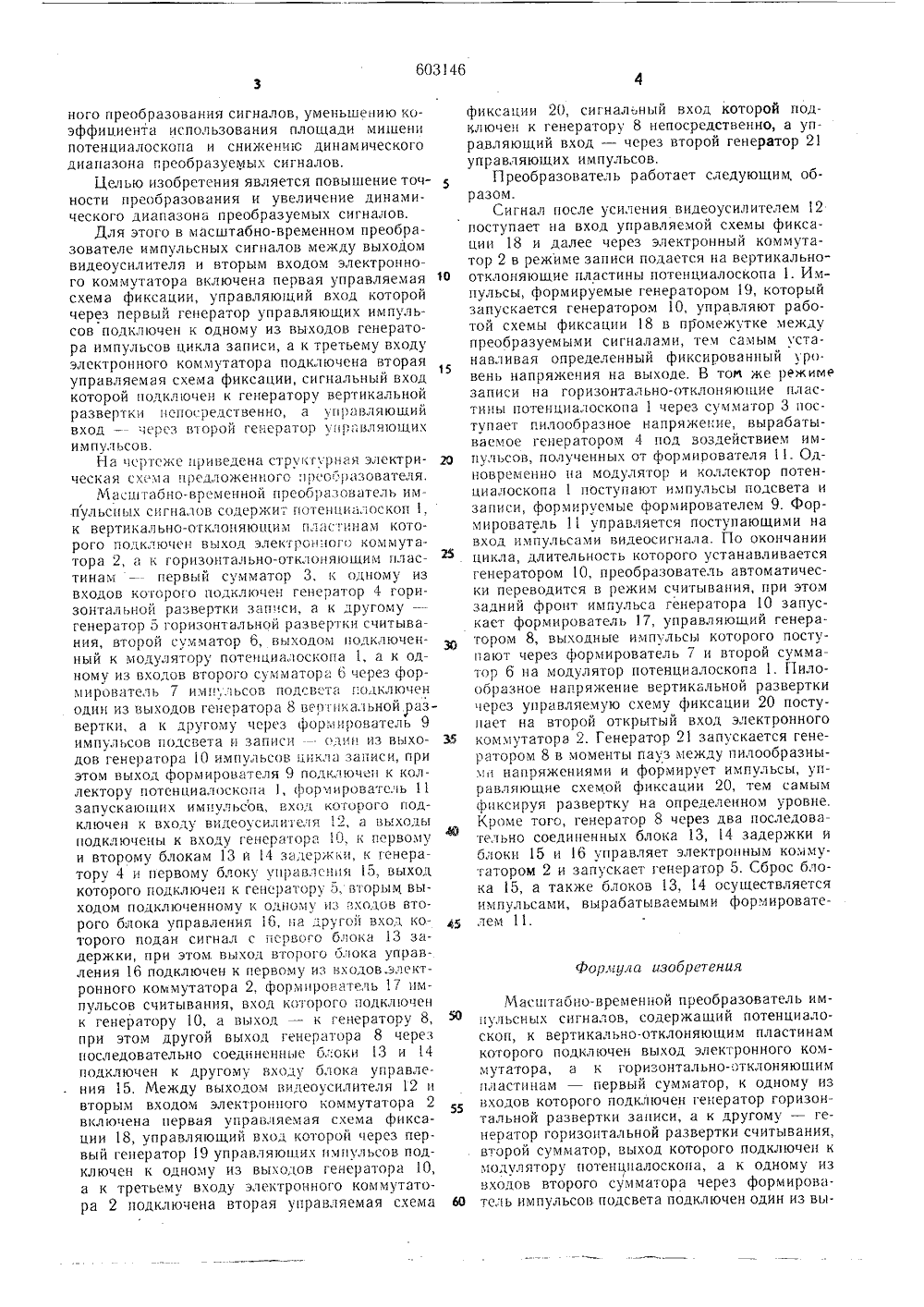

ОП ИСАН ИЕ ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик(11) 603146 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 6) Дополнительное 22) Заявлено 25,02 т. свид-ву с присоединением заявки 23) Приоритет асударственныи иомит Совета Министров ССС по делам изооретенийи открытий(45) Дата опубликования описания %Ъ 53. 3) УДК 621,35) Авторыизобретени фанасьев,Мельников и В. Г. На, яненко 71) Заявитель аганрогский радиотехнический институт им. В. Д, КапдыкоИзобретение относится к радиотехнике и может использоваться в блоках преобразования и ввода информации в электронные цифровые вычислительные машины, в многофункциональных осциллографах и анализаторах спектра.Известен масштабно-временной преобразователь импульсных сигналов, содержащий потепциалоскоп. к вертикально-отклоняющим пластинам которого подключен выход электронного коммутатора, а к горизонтально-отклоняющим пластинам - первый сумматор, к одному из входов которого подключен генератор горизонтальной развертки записи, а к дру гому - генератор горизонтальной развертки считывания, второй сумматор, выход которого подключен к модулятору потенциалоскопа, к одному из входов второго сумматора через формирователь импульсов подсвета подключен один из выходов генератора вертикальной развертки, а к другому через формирователь импульсов подсвета и записи - один из выходов генератора импульсов цикла записи, при этом выход формирователя импульсов подсвета и записи подключен к коллектору потенциалоскопа, формирователь запускающих импульсов, вход которого подключен к входу видео 1) 2107725/18-09 (51) М. Кл.Яо Н 041 т 5/30 усилителя, а выходы подключены к входу генератора импульсов цикла записи, к первому и второму блокам задержки, генератору горизонтальной развертки записи и первому блоку управления, выход которого подключен к генератору горизонтальной развертки считывания, вторым выходом подключенному к одному из входов второго блока управления, а на другой вход подан сигнал с первого блока задержки, при этом выход второго блока управления подключен к первому из входов электронного коммутатора, формирователь импульсов считывания, вход которого подключен к генератору импульсов цикла записи, а выход - к генератору вертикальной развертки, при этом дру гой выход генератора вертикальной разверткичерез последовательно соединенные первый и второй блоки задержки подключен к другому входу первого блока управления 1.Однако в известном преобразователе прикоммутации видеосигнала и вертикальной развертки происходит смещение их один относи тельно другого при изменении характера и, следовательно, величины постоянной составляющей преобразуемых сигналов. Это смещение не остается постоянным во времени и при водит к снижению точности масштабно-временного преобразования сигналов, уменьшению коэффициента использования площади мишени потенциалоскопа и сниженис динамического диапазона греобразуемых сигналов.Целью изобретения является повышение точности преобразования и увеличение динамического диапазона преобразуемых сигналов.Для этого в масштабно-временном преобразователе импульсных сигналов между выходом видеоусилителя и вторым входом электронного коммутатора включена первая управляемая 10 схема фиксации, управляющий вход которой через первый генератор управляющих импульсов подключен к одному из выходов генератора импульсов цикла записи, а к третьему входу электронного коммутатора подключена вторая управляемая схема фиксации, сигнальный вход которой подключен к генератору вертикальной развертки нс посредственно, а управляющий вход - через второй генератор управляющих импульсов.На чертеже приведена струкг рная электри О ческая с."ем а предложенного 1 реббразовате,Я,Масш габно-временной преооразователь импульсных сигналов содержи; потенциалоскоп 1, к вертикально-отклоняющим пластинам которого подключен выход электронного коммутатора 2, а к ОрЗОтально-отк,ОняОЩНВ Гластинам - первый сумматор 3, к одному из входов которого подключен генератор 4 горизонтальной развертки зап",си, а к другому - генератор 5 горизонтальной развертки считывания, второй сумматор 6, выходом подключенный к модулятору потенциалоскопа 1, а к одному из входов второго сумматора 6 через формировательимпутьсов подсвета подключен один из выходов генератора 8 вертикальной развертки, а к другому через формирователь 9 импульсов подсвета и записиОдин из выхо дов генератора 10 импульсов цикла записи, при этом выход формирователя 9 полк.ючеп к коллектору потенциалоскона 1, формирователь 11 запускаощих импульсов, вход которого подключен к входу видеоусилителя 2, а выходы подключены к входу генератора О, к первому и второму блокам 13 и 4 задержки, к генератору 4 и первому блоку управления 5, выход которого подключен к генератору 5, вторым выходом подключенному к одному нз входов второго блока управления 16, на другой вход которого подан сигнал с первого блока 13 задержки, при этом. выход второго блока управления 16 подключен к первому из входов.электронного коммутатора 2, формирователь 17 импульсов считывания, вход которого подклочен к генератору 10, а выход - к генератору 8, Ю при этом другой выход генератора 8 через последовательно соединенньн. боки 3 и 4 подключен к другому входу блока управления 15. Между выходом видеоусилителя 12 и вторым входом электронного коммутатора 2 включена первая управляемая схема фиксации 18, управляющий вход которой через первый генератор 19 управляющих импульсов подключен к одному из выходов генератора 10, а к третьему входу электронного коммутатора 2 подключена вторая управляемая схема фиксации 20, сигнальный вход которой подключен к генератору 8 непосредственно, а управляющий вход - через второй генератор 21 управляющих импульсов.Преобразователь работает следующим, образом.Сигнал после усиления видеоусилителем 12 поступает на вход управляемой схемы фиксации 18 и далее через электронный коммутатор 2 в режиме записи подается на вертикально- отклоняющие пластины потенциалоскопа 1. Импульсы, формируемые генератором 19, который запускается генератором 10, управляют работой схемы фиксации 18 в промежутке между преобразуемыми сигналами, тем самым устанавливая определенный фиксированный уровень напряжения на выходе. В то же режиме записи на горизонтально-отклоняющие пластины потенциалоскопа 1 через сумматор 3 поступает пилообразное напряжение, вырабатываемое генератором 4 под воздействием импульсов, полученных от формирователя 11. Одновременно на модулятор и коллектор потенциалоскопа 1 поступают импульсы подсвета и записи, формируемые формирователем 9. Формирователь 1 управляется поступающими на вход импульсами видеосигнала, По окончании цикла, длительность которого устанавливается генератором 10, преобразователь автоматически переводится в режим считывания, при этом задний фронт импульса генератора 10 запускает формирователь 17, управляющий генератором 8, выходные импульсы которого поступают через формирователь 7 и второй сумматор б на модулятор потенциалоскопа 1. Пилообразное напряжение вертикальной развертки через управляемую схему фиксации 20 поступает на второй открытый вход электронного коммутатора 2. Генератор 21 запускается генератором 8 в моменты пауз между пилообразными напряжениями и формирует импульсы, управляющие схемой фиксации 20, темсамым фиксируя развертку на определенном уровне. Кроме того, генератор 8 через два последовательно соединенных блока 13, 14 задержки и блоки 15 и 16 управляет электронным коммутатором 2 и запускает генератор 5. Сброс блока 15, а также блоков 13, 14 осуществляется импульсами, вырабатываемыми формирователем 11.Формула изобретенияМасштабно-временной преобразователь импульсных сигналов, содержащий потенциалоскоп, к вертикально-отклоняющим пластинам которого подключен выход электронного коммутатора, а и горизонтально-Отклоняющим пластинам - первый сумматор, к одному из входов которого подключен генератор горизонтальной развертки записи, а к другому - генератор горизонтальной развертки считывания, второй сумматор, выход которого подключен к модулятору потенцпалоскопа, а к одному из входов второго сумматора через формирователь импульсов подсвета подключен один из выстроп ССС ого кочнтета Совета Минизобретений и открытийЖ.35, Раушская наб.,ент, г. Ужгород. ул. Пр 11 ИИИПИ Государсгвен по дела ги 113035, Москва Филиал ППП Па4,5тная. ходов генератора вертикальной развертки, а к другому - через формирователь импульсов подсвета и записи один из выходов генератора импульсов цикла записи, при этом выход формирователя импульсов подсвета и записи подключен к коллектору потенциалоскопа, формирователь запускающих импульсов, вход которого подключен к входу видеоусилителя, а выходы подключены к входу генератора импульсов цикла записи, к первому и второму блокам задержки, к генератору горизонтальной развертки записи и первому блоку управления, выход которого подключен к генератору горизонтальной развертки считывания, вторым выходом подключенному к одному из входов второго блока управления, а на друтой вход подан сигнал с первого блока задержки, при этом выход второго блока управления подключен к первому из входов электронного коммутатора, формирователь импульсов считывания, вход которого подключен к генератору импульсов цикла записи, а выход - . к генератору вертикальной развертки, при этом другой выход генератора вертикальной развертки через последовательно соединенные первый и второй блоки задержки подключен к другому входу.первого блока управления, отличающийся тем, что, с целью повышения точности преобразования и увеличения динамического диапазона преобразуемых сигналов, между выходом видеоусилителя и вторым входом электронного коммутатора включена первая управляемая схема фиксации, управляющий вход которой через первый введенный генератор управляющих импульсов подключен к одному из выходов генератора импульсов цикла записи, а к третьему входу электронного коммутатора подключена вторая введенная управляемая схема фиксации, сигнальный вход которой подключен к генератору вертикальной развертки непосредственно, а управляющий вход - через второй генератор управляющих импульсов.Источники информации, принятые во внимание при экспертизе:20 1. Авторское свидетельство СССР Мв 455507,кл, Н 04 М 5/30, 1973.
