Способ испытания торцовых уплотнений и устройство для его осуществления

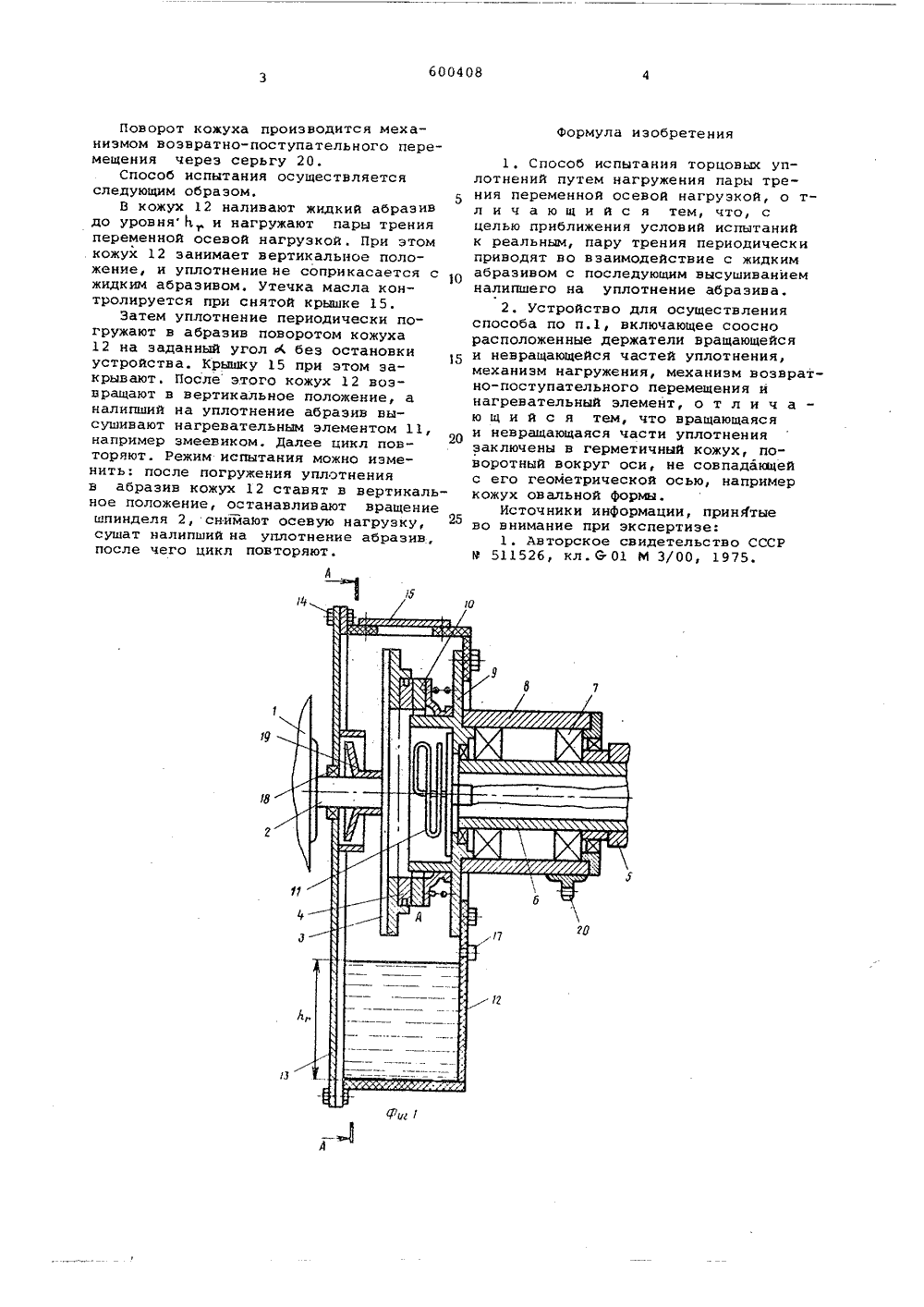

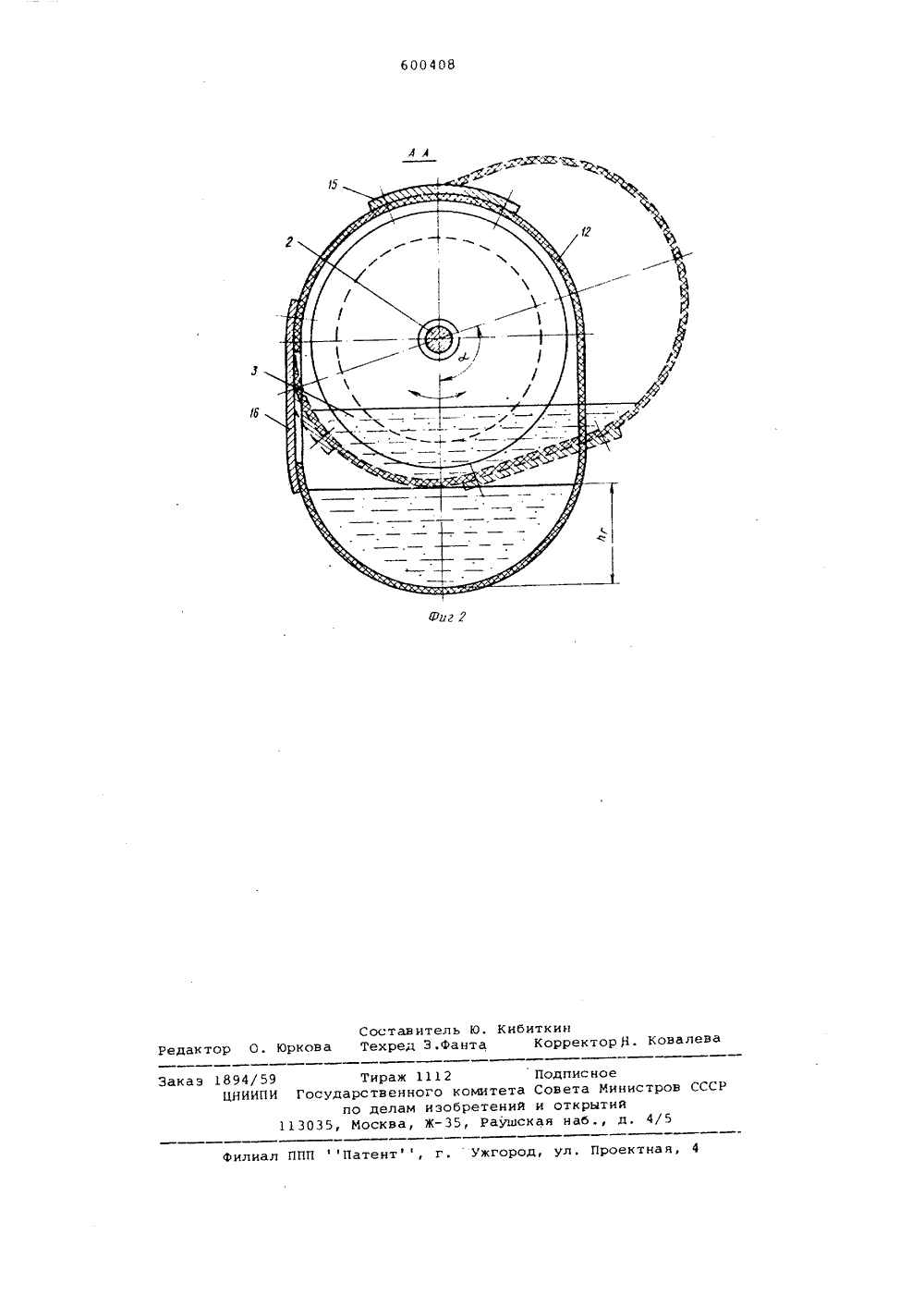

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(1) 600408 Сотоэ Советских Соцмапмстмческми Респубпмк(23) Приорит Гоеударвтееииый иояи Совета Миииотрое СС иа делаае аооретеии и открытий(43) Опубликовано 30.03.78/Баоллетень Ж 2 (45) Дата опубликования описания 030478(72) Автор изобретения В. Пере елябтвнски сследоват филиал Государственного союзного научноского тракторного института явитель ПОСОБ ИСПЫТАНИЯ ТОРЦОВЫХ УПЛОТНЕНИУСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ етичныйне сов пасью, нап м кожух, поворотный вокруг оси,дающей с его геометрической о ример кожух овальной формы.На фиг. 1 схематически изображено предлага мое устройство, продольный разрез; на фиг. 2 - сечение по А-А на фиг. 1.Устройство включает раздаточный редуктор 1, на выходном шпинделе 2 которого расположен вращающийся держатель 3 части уплотнения 4. Невращающийся держатель 5 имеет шпиндель 6 на подшипниках 7, несущий полый корпус 8 с деталью 9, на которой устанавливается невращающаяся часть 10 уплотнения, внутри которой расположен нагревательный элемент 11. Кожух 12 крепится к детали 9 и закрывается крышкой 12 с болтами 14, На кожухе имеются крышки 15 и 16 и контрольная пробка 17. сится к области 10 я осупечиВ крышке 13сальником 18,отражателем 19Кожух 12 выротным вокругжателя, причемсовпадает с гжуха. Изобретение отнотехники испытаний.Известен способ испытания торцовыхуплотнений путем нагружения пары трения переменной осевой нагрузкой.Известно устройство для осуществления этого способа, содержащеесоосно расположенные держатели вращающейся и невращающейся частей уплонения, механизм нагружения пары трения, механизм возвратно-поступательного перемещения и нагревательныйэлемент 11Однако способ и устройство длществления этого способа не обесвает возможности полной имитации реалных условий работы торцовых уполотнений гусеничных транспортных машин,например воздействия гидроабразивнойсреды,Цдлью изобретения является приближение условий испытаний к реальным,Для этого по предлагаемому способунару трения периодически проводят вовзаимодействие с жидким абразивом споследующим высушиванием налипшегона уплотнение абразива.В устройстве для осуществления этоГо способа вращающаяся и невращающаясч части уплотнения заключены в геримеется отверстие сащищенным от обраэива олнен овальным и повоси невращающегося дерось его поворота неометрической осью коПоворот кожуха производится механизмом возвратно-поступательного перемещения через серьгу 20.Способ испытания осуществляется следующим образом. 5В кожух 12 наливают жидкий абразив до уровня Ь и нагружают пары трения переменной осевой нагрузкой. При этом кожух 12 занимает вертикальное положение, и уплотнение не соприкасается с жидким абразивом. Утечка масла контролируется при снятой крышке 15.Затем уплотнение периодически погружают в абразив поворотом кожуха 12 на заданный угол А беэ остановки устройства. Крышку 15 при этом закрывают. После этого кожух 12 возвращают в вертикальное положение, а налипший на уплотнение абразив высушивают нагревательным элементом 11, например змеевиком. Далее цикл повторяют. Режим испытания можно изменить: после погружения уплотнения в абразив кожух 12 ставят в вертикальное положение, останавливают вращение шпинделя 2, снимают осевую нагрузку, сушат налипший на уплотнение абразив, после чего цикл повторяют. Формула изобретения 1. Способ испытания торцовых уплотнений путем нагружения пары трения переменной осевой нагрузкой, о тл и ч а ю щ и й с я тем, что, с целью приближения условий испытаний к реальным, пару трения периодически приводят во взаимодействие с жидким абразивом с последующим высушиванием налипшего на уплотнение абразива.2. Устройство для осуществления способа по п.1, включающее соосно расположенные держатели вращающейся и невращающейся частей уплотнения, механизм нагружения, механизм возвратно-поступательного перемещения и нагревательный элемент, о т л и ч а ю щ и й с я тем, что вращающаяся и невращающаяся части уплотнения заключены в герметичный кожух, поворотный вокруг оси, не совпадающей с его геометрической осью, например кожух овальной формы.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР М 511526, кл. Сг 01 М 3/00, 1975.тров СССР илиал ППП Патент, г. Ужгород, ул. Проектная, 4 Тираж 1112 Государственного комитета по делам иэобретений 3035, Москва, Ж, Раушскодписное света Мин открытий я наб., д
