Фундамент под опору линии электопередачи

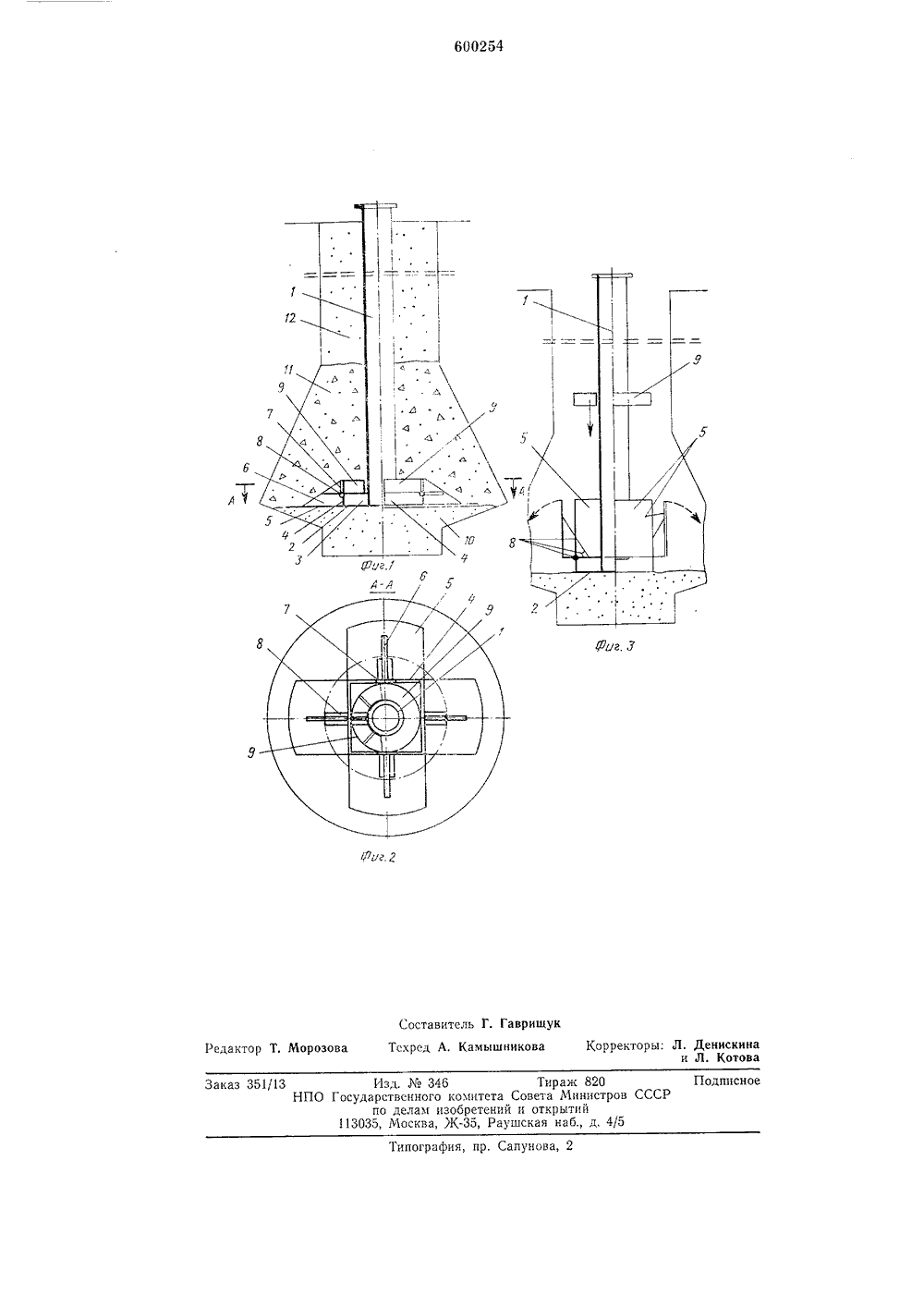

Союз Советских Социалистических Республик(45) Дата опубликования описания 03.04,78(51) М. Кл.з Е 020 27/42 Государственный комитет Совета Министров СССР ло делам изобретенийи открытий(71) Заявитель Одесский филиал Всесоюзного института по проектированию организаций энергетического строительства Оргэнергострой(54) ФУНДАМЕНТ ПОД ОПОРУ ЛИНИЙ ЭЛ ЕКТРО П ЕРЕДАЧ ИИзобретение относится к области строительства и может быть использовано при возведении фундаментов под сооружения и установки, испытывающие вдавливающие и выдергивающие нагрузки, например под опорылиний электропередачи.Известен фундамент под опору линий электропередачи, выполненный в виде стойки, установленной в сверленом котловане.Несущая способность такого фундамента невысока, так как его опорная поверхность определяется сечением стойки.Известен также фундамент под опору линий электропередачи, включающий размещенные в образованном в грунте сверленом котловане, имеющим уширенную часть, стойку иприкрепленную к ней опорную плиту, расположенную в уширенной части котлована, заполненного сыпучим материалом,Последний фундамент является наиболееблизким к изобретению,Несущая способность этого фундамента увеличивается за счет наличия опорной плиты, однако, в связи с ограничением размеров опорной плиты размерами суженной части котлована, несущая способность также не достигает больших величин.Цель изобретения - повышение несущейспособности фундамента.Цель достигается за счет того, что в фундаменте под опору линий электропередачи,включающем размещенные в образованном вгрунте сверленом котловане, имеющим уширенную часть, стойку и прикрепленную к ней5 опорную плиту, расположенную в уширеннойчасти котлована, заполненного сыпучим материалом, опорная плита выполнена в виде правильного многоугольника и снабжена откидными лопастями, каждая из которых шарнир 10 но соединена с соответствующей сторонойопорной плиты и имеет на грани, примыкатощей к опорноп плите, вертикальный выступ, астойка снабжена окаймляющим ес распорнымвкладышем, размещенным между вертикаль 15 ными выступами откидных лопастей, при этомсыпучий материал в уширенной части сверленого котлована имеет коэффициент внутреннего трения больше коэффициента внутреннего трения грунта, в котором образован котло 20 ван.На фпг. 1 изображен описываемый фундамент, поперечный разрез; на фиг. 2 - разрезА - А на фиг. 1; на фпг. 3 - описываемыйфундамент до установки в нем в проектное25 положение откидных лопастей и распорноговкладыша,Фундамент под опору линий электропередачп выполнен в впдс стойки 1 с прикрепленнойк пей опорной плитой 2, размещенной в свер 30 леном котловане. Опорная плита 2 снабжена3ребрами жесткости 3 и окаймляющей стенкой 4. Опорная плита выполнена в виде правильного многоугольника, к каждой стороне которого присоединена откидная лопасть 5, снабженная ребром 6 жесткости и вертикальным выступом , расположенным на грани лопасти 5, примыкающей к опорной плите 2. Соединение откидных лопастей 5 к опорной плите 2 выполнено с помощью шарниров 8, расположенных на верхней плоскости опорной плиты 2. На стойку 1 нанизан распорный вкладыш 9, который, перемещаясь вниз по стойке 1 как по направляющей, размещается между вертикальными выступами лопастей 5.Опорная плита 2 с откидными лопастями 5 размещена в уширенной части сверленого котлована на выравнивающей песчаной подушке 10. Уширенная часть котлована заполнена уплотненным материалом 11 минерального происхождения (крупнозернистым песком, щебнем или гравием с песчаным заполнением), имеющим коэффициент внутреннего трения больше коэффициента внутреннего трения грунта, в котором образован котлован. Остальная часть котлована заполнена с уплотнением песком или местным материалом 12.При погружении фундамента в котлован лопасти 5 занимают вертикальное положение и после размещения опорной плиты 2 в уширенной части разворачиваются вокруг шарниров 8 и занимают горизонтальное положение, зафиксированное распорным вкладышем 9.Наличие лопастей 5 обеспечивает уширение опорной плиты фундамента, а распорный вкладыш 9 - надежную работу лопастей на восприятие вдавливающих и выдергивающих нагрузок, Закрепление опорной плиты и откидных лопастей в грунте ненарушенной 5 структуры и передача действующих на фундамент нагрузок на грунт основания через материал минерального происхождения, обладающий высокими механическими свойствами, обеспечивает значительное повышение несу щей способности фундамента. Формула изобретения1. Фундамент под опору линий электропере дачи, включающий стойку и прикрепленную кней опорную плиту, размещенные в заполненной сыпучим материалом уширенной части котлована, образованного в грунте сверлением, отл ич ающийся тем, что, с целью по вышения несущей способности фундамента,опорная плита выполнена в виде правильного многоугольника и снабжена откидными лопастями, каждая из которых шарнирно соединена с соответствующей стороной опорной пли ты и имеет на грани, примыкающей к опорной плите, вертикальный выступ, а стойка снабжена окаймляющим ее распорным вкладышем, размещенным между вертикальными выступами откидных лопастей.ЗО 2. Фундамент по и. 1, о т л и ч а ю щ и й с ятем, что сыпучий материал в уширенной части котлована имеет коэффициент внутреннего трения больше коэффициента внутреннего трения грунта, в котором образован котлован.600254 Составитель едактор Т. Тсхред А. Камышникова зова аказ 351/1 Тираж 820та Совета Министров Снпй и открытийРаушская наб., д. 4/5 одписно пография, пр. Сапунова, 2 Изд.346ударственного комит по делам изобрет 3035, Москва, Ж,ректоры: Л. Денискина и Л, Котова
