Приспособление для последовательного включения в действие автоматов плугов, работающих в одной сцепке

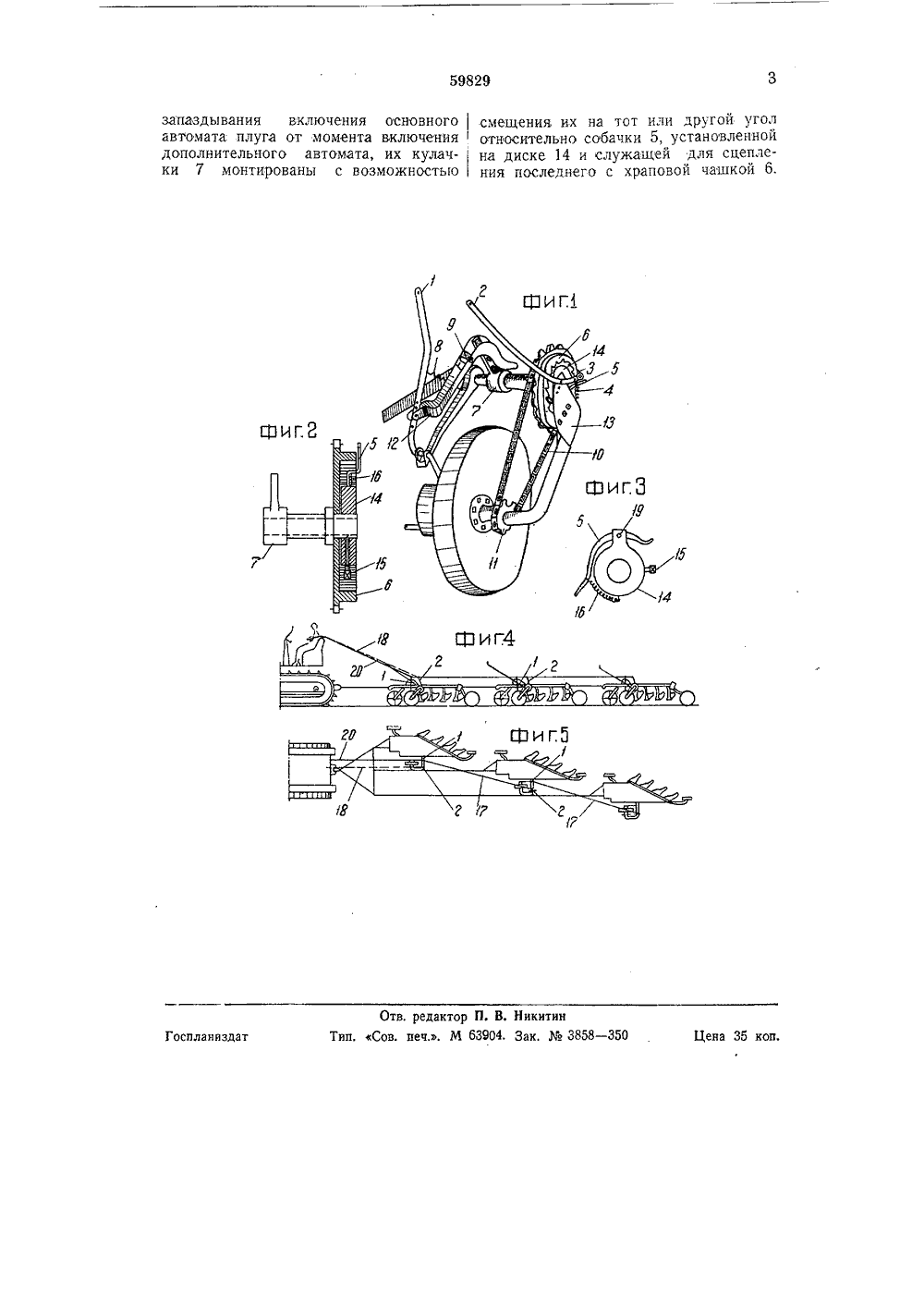

СССР М 59820 Класс 45,а, Зб ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУарегцстрцровано в Бюро изобретении Гос А. М. Ковалевский,Приспособление для последовательного в действие автоматов плугов, работающих в ЗаявлйнЬ 3 ноября 1939 ыда н НКСМ за Ме 27295. ОпублиЮвано 30 апреля 1941 года.ИД Уже известны приспособления для последовательного включения в действие автоматов плугов, расположенных друг за другом в сцепке, заключающие в с 6 бе дополнительные автоматы, Известные приспособления такого назначения достаточно сложны е изготовлении и в эксплоатации, так как они имеют большое количество фасонных деталей, регулировка которых тре. бует квалифицированных работников,Предлагаемое приспособление для последовательного включения в действие автоматов плугов, работающих в одной сцепке, имеет целью устранить отмеченные недостатки уже известных приспособлений ч ого же назначения, используя в качестве дополнительных автоматов обычные автоматы, выполненные в виде поворотного диска ссобачкой и храповой чашки, и отличается тем, что для последовательного включения автоматов плугов их дополнительные автоматы монтированы на каждом плуге и снабжены кулачками, взаимодействующими с упором рычага включения основного автомата того же плуга, причем рычаг включения допол. нительного автомата каждого плуга связан гибкой тягой с,рычагом включения основного автомата впереди ущего плуга.На чертеже фиг. 1 изображает общий вид примерной формы выполнения приспособления согласно изобретению; фиг, 2 - продольный разрез детали приспособления по фиг, 1; фиг, 3 вид сбоку детали приспособления по фиг. 1 и 2; фиг, 4 - вид сбоку на сцепку плугов с приспособлениями согласно изобретению; фиг. 5 - вид сверху на сцепку плугов по фиг. 4.На полуось полевого колеса плуга свободно надета втулка с кулачком 7 (фиг. 1 н 2), предназначенным для взаимодействия с упором 9 поводка 12, шарнирно соединенного с,рычагом 1 включения основного автомата плуга. При встрече кулачка 7 с упором 9 поводка 12 имеет место поворачивание рычага 1 существующего на плуге автомата против действия достаточно сильной, пружины 8, оттягивающей рычаг 1 в вертикальное положение. Втулка кулачка 7 жестко соединена стопорным винтом 15 с диском 14, сна бженным шпилькой 19 (фиг. 3), несущей на себе собачку 5, отжимаемую от диска 14 пружиной 16 к зубцам храповой чашки 6, свободно надетойна втулку кулачка 7. Храповая чашка 6 составляет одно целое с цепной звездочкой, соединенной бесконечной цепью 10 со звездочкой 11 полевого колеса плуга, и при движении последнего непрерывно вращается на втулке кулачка 7. Для взаимодействия с выступающим за периферию диска 14 концом его собачки 5 предназначен ролик 3 рычага 2 включения дополнительного автомата, поворотного на пальце кронштейна 13, жестко укрепленного на полуоси полевого колеса. Рычаг 2 включения дополнительного автомата своим коротким плечом соединен слабой пружиной 4 е кронштейном 13 и стремится занять вертикальное положение, поворачивая, роликом 3 собачку 5 за ее конец ,в положение, при котором она не сцеплена с зубцами храповой чашки 6. Свободный конец рычага, 2 снабжен гибкой тягой 18 (фиг. 4 и 5), управляемой трактористом вручную. При натягивании этой тяги имеет место некоторый поворот рычага 2 на пальце крон- штейна 13, сопровождаемый растягиванием пружины 4 и сцеплением собач ки 5 диска 14 с зубцами вращающеися храповой ча 1 шки 6, т. е, поворотом на некоторый угол втулки с кулач- ком 7, вызывающим перемещение поводка 12, поворотом рычага 1 и включением основного автомата плуга.Рычаг 1 включения основного автомата каждого плуга сцепки соединен гибкой тягой 17 с рычагом 2 включения дополнительного автомата следующего плуга. Включение основного автомата, первого плуга можно произвести и непосредственно при помощи гибкой тяги 20, присоединенной к концу рычага 1, но при наличии гибкой тяги 18 гораздо удобнее пользоваться ею, поскольку при этом приходится преодолевать сопротивление слабой пружины 4 рычага 2, а не сильнойпружины 9 рычага 1. При отношении числа зубцов звездочки храповой чашки 6 к числу зубцов звездочки 11 полевого колеса плуга 3: 1 продолжительность выключения основного автомата плуга соответствует примерно трем оборотам полевого колеса. Включение собачки 5 дополнительного автомата в сцепление с зубцами его храповой чашки 6 происходит несколько раньше взаимодействия кулачка 7 с упором 9 поводка основного автомата. Для регулирования периода запаздывания включения основного автомата плуга втулка кулачка 7 может быть установлена с требуемым угловым смещением относительно диска 14 помощью стопорного винта 15. Регулировку времени включения обоих автоматов можно регулировать путем изменения соотношений плеч рычагов 1, 2, т. е. путем перестановки осей их поворота в имеющихся отверстиях рычата 1 и кронштейна 13.Действие приспособления, согласно изобретению, выражается в том, что, при включении от руки дополнительно. го автомата первого плуга сцепки, через установленное число оборотов его полевого колеса имеют место включение основного автомата первого плуга и последовательные включения дополнительных автоматов следующих плугов сцепки и их основных автоматов. Управление включением всех автоматов ряда плугов сцепки осуществляется просто и удобно посредством одной гибкой тяги и не требует, особых навыков.Предмет изобретения.1. Приспособление для последовательного включения автоматов плугов, работающих в одной сцепке, выполненное в виде дополнительного автомата, действующето по типу Обычных автоматов и состоящего из поворотного диска с собачкой и храпоэоо чашки, приводимой во вращение цепной передачей от колеса плуга, о т л ичающееся, тем, что, с целью последовательного включения автоматов плугов, дополнительные автоматы монтированы на каждом плуге и снабжены кулачками 7, взаимодействующими с упорами 9 рычага включения основного автомата тока же плуга, а их рычаги включения 2 гибкими тягами 17 связаны с рычагами включения 1 основного автомата впереди, идущего ,плуга.2. Форма выполнения приспособления по п, 1, отлиЧающаяся тем, что, с целью регулирования периода59829 Отв. редактор П. В. Никитинип. Сов. печ М 63904. Зак,3858 в 3 на 35 коп. спланизда запаздывания включения основного автомата плуга от момента включения дополнительного автомата, их кулачки 7 монтированы с возможностью смещения их на тот или другой угол относительно собачки 5, установленной на диске 14 и служащей для сцепления последнего с храповой чашкой 6.
