Устройство для установки микрошлифов на доводочных станках
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

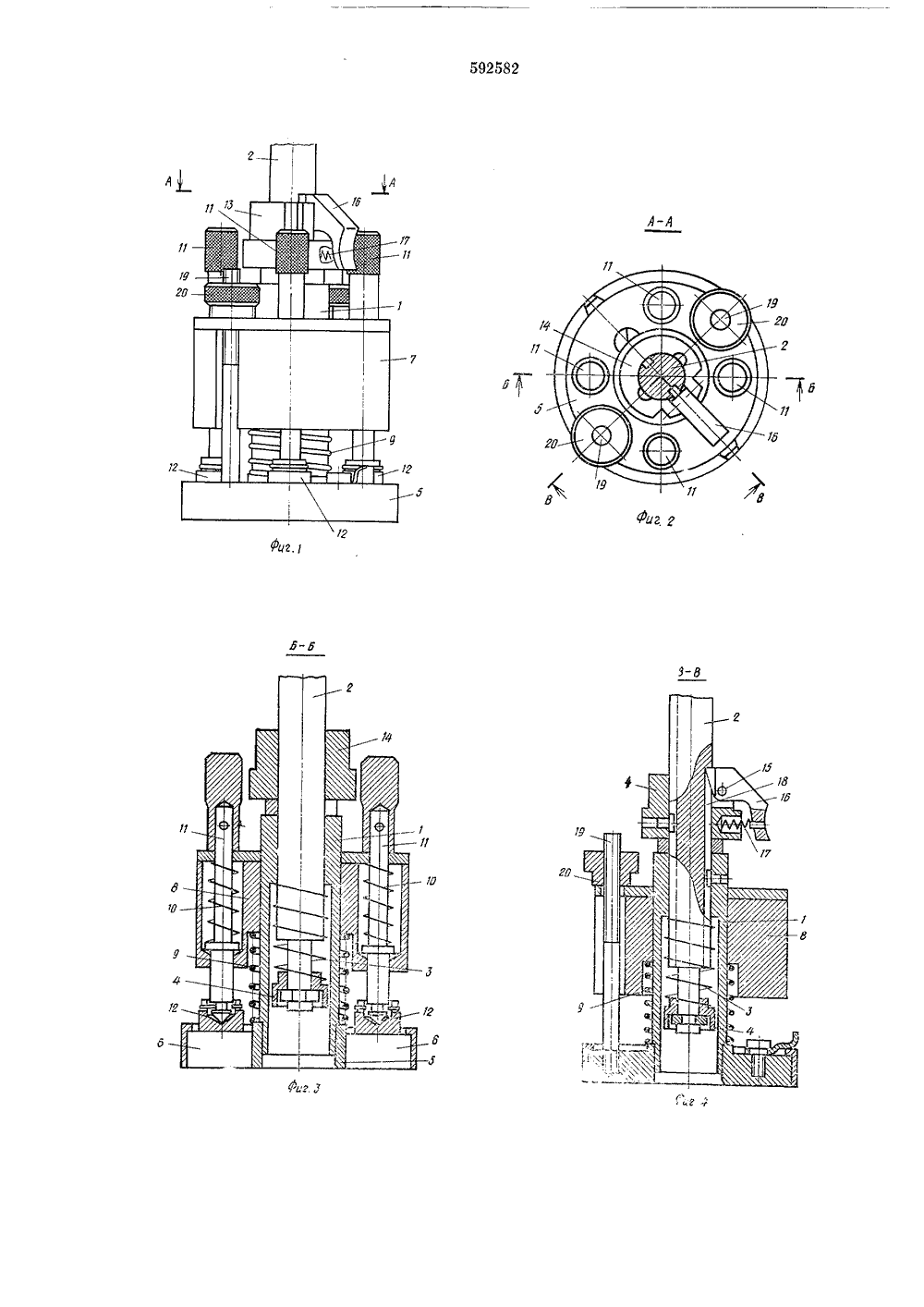

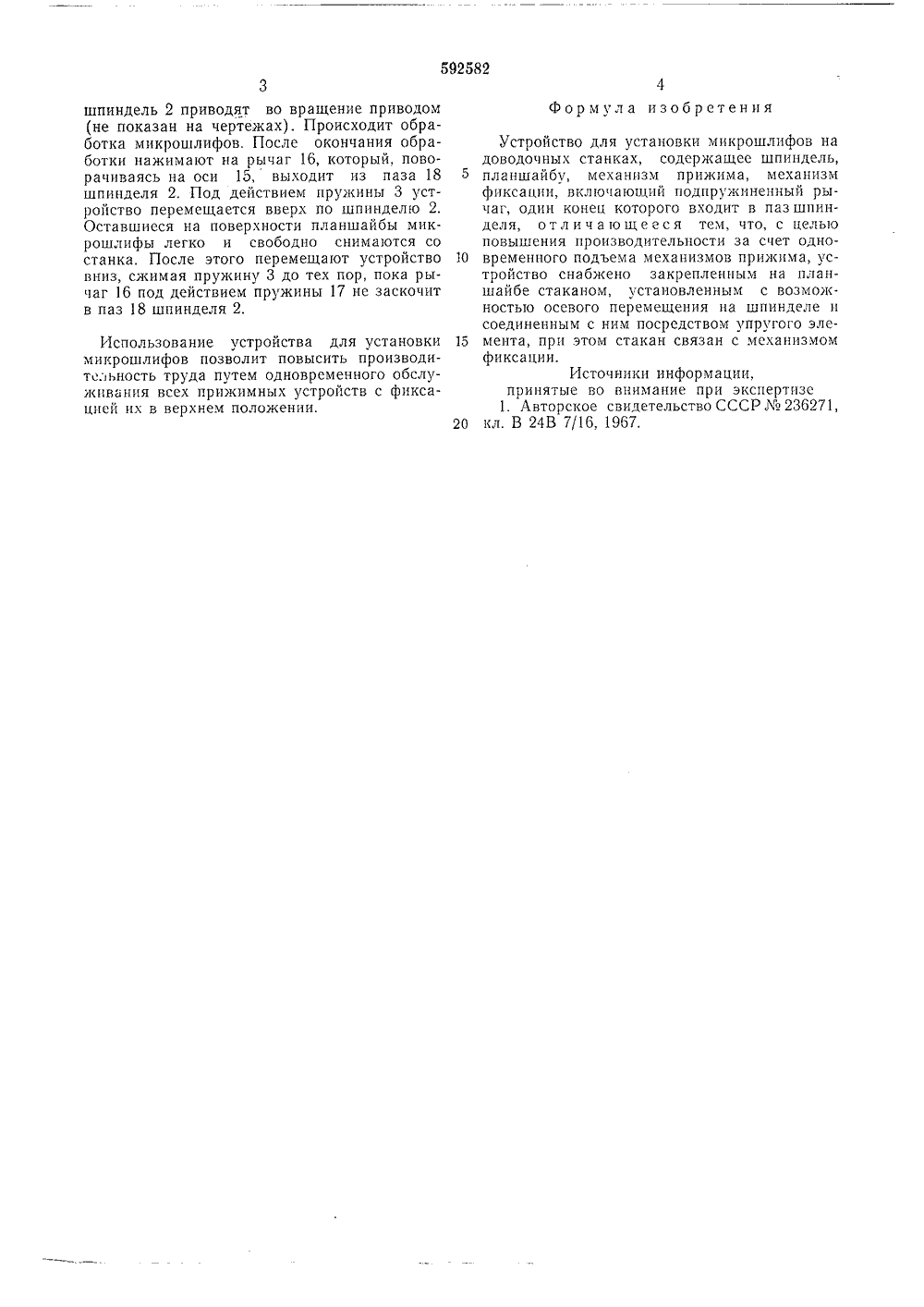

слуолик К АВТОРСКОМУ СВИ ЕТЕЛЬ диву ополннтельное к а 313824/25-0 2) Заявлено 12.01,76 (2 присоединением заяСонедло дел иисрое СС изоореюени крыий БюллетеньК 621.923.7ния 18.02.7 2) Авторыизобретения1) Заявитель В, Д. Соколо енинградское особое к и револь(54) УСТРОЙСТВО ДЛЯ УС НА ДОВОДОЧ(45) Дата опубликования Изобретение относится к вспомогательным устройствам доводочных станков и может быть использовано в станках для доводки и полирования микрошлифов в минералогии, металлургической, металлообрабатывающей и оборонной промышленностях.Известно устройство для плоской доводки деталей, содержащее шпиндель, планшайбу, механизм прижима, механизм фиксации, включающий подпружиненный рычаг 11.Недостатком известных устройств является низкая производительность обработки, которая обусловливается значительным вспомогательным временем.Для повышения производительности за счет одновременного подъема механизмов прижима предлагаемое устройство снабжено закрепленным на планшайбе стаканом, установленным с возможностью осевого перемещения на шпинделе и соединенным с ним посредством упругого элемента, при этом стакан связан с механизмом фиксации.На фиг, 1 изображено описываемое устройство, общий вид; на фиг. 2 - разрез А - А фиг, 1; на фиг. 3 - разрез Б - Б фиг. 2; на фиг. 4 - разрез В - В фиг. 2,Устройство для установки мпкрошлифов состоит из стакана 1, установленного на шпинделе 2 подвижно. Внутри стакана расположен упругий элемент, например пружина 3,15 20 25 30(51) М Кч В 24 В 37,04 и Э. С, Штромбергнструкторское бюро автоматоерных станков которая одним концом взаимодействует с торцом стакана 1, а другим - с втулкой 4, закрепленной на шпинделе 2. Внизу стакан 1 имеет планшайбу 5 с пазами 6. На стакане 1 расположено прижимное устройство 7, между корпусом 8 которого и планшайбой 5 установлена пружина 9. Корпус 8 имеет четыре расточки, в которых находятся пружины 10 и толкатели 11, на нижних концах которых закреплены пяточки 12. Стакан 1 уппрается своим верхним торцом в механизм фиксации 13, состоящий из втулки 14, в которой на оси 15 установлен рычаг 16, взаимодействующий с пружиной 1. Один из концов рычага 16 входит в паз 18 шпинделя 2. Для создания необходимого усилия прихкнма микрошлпфов кдоводочному диску (не показано) устройство имеет две шпильки 19, ввинченные в план- шайбу 5 и проходящие через пазы корпуса 8, н гайки 20.Устройство работает следующим образом.В пазы 6 планшайбы 5 устанавливают обрабатываемые микрошлифы. Для этоговручную поднимают толкатели 11. После установки микрошлифов толкатели 11 опускают, и пяточки 12 ложатся на верхнюю поверхность микрошлифа, Завинчивая гайки 20 па шпильки 19, перемещают вниз корпус 8 прижимного устройства 7 до тех пор, пока пружины 10 не создадут необходимого усилия. После этогошпиндель 2 приводят во вращение приводом (не показан на чертежах). Происходит обработка микрошлифов, После окончания обработки нажимают на рычаг 16, который, поворачиваясь на оси 15, выходит из паза 18 шпинделя 2. Под действием пружины 3 устройство перемещается вверх по шпинделю 2. Оставшиеся на поверхности планшайбы микрошлифы легко и свободно снимаются со станка. После этого перемещают устройство вниз, сжимая пружину 3 до тех пор, пока рычаг 16 под действием пружины 17 не заскочит в паз 18 шпинделя 2,Использование устройства для установки микрошлифов позволит повысить производительность труда путем одновременного обслуживания всех прижимных устройств с фиксацией их в верхнем положении,Формула изобретения Устройство для установки микрошлпфов надоводочных станках, содержащее шпиндель,планшайбу, механизм прижима, механизмфиксации, включаюгций подпружиненный рычаг, один конец которого входит в паз шпинделя, отличающееся тем, что, с цельюповышения производительности за счет одно 10 временного подъема механизмов прижима, устройство снабжено закрепленным на планшайбе стаканом, установленным с возможностью осевого перемещения на шпинделе исоединенным с ним посредством упругого эле 15 мента, при этом стакан связан с механизмомфиксации.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР236271,20 кл. В 24 В 7/16, 1967,
СмотретьЗаявка
2313824, 12.01.1976
ЛЕНИНГРАДСКОЕ ОСОБОЕ КОНСТРУКТОРСКОЕ БЮРО АВТОМАТОВ И РЕВОЛЬВЕРНЫХ СТАНКОВ
СОКОЛОВ ВЛАДИМИР ДМИТРИЕВИЧ, ШТРОМБЕРГ ЭРНЕСТ СОЛОМОНОВИЧ
МПК / Метки
МПК: B24B 37/04
Метки: доводочных, микрошлифов, станках, установки
Опубликовано: 15.02.1978
