Устройство для изготовления колец из проволоки

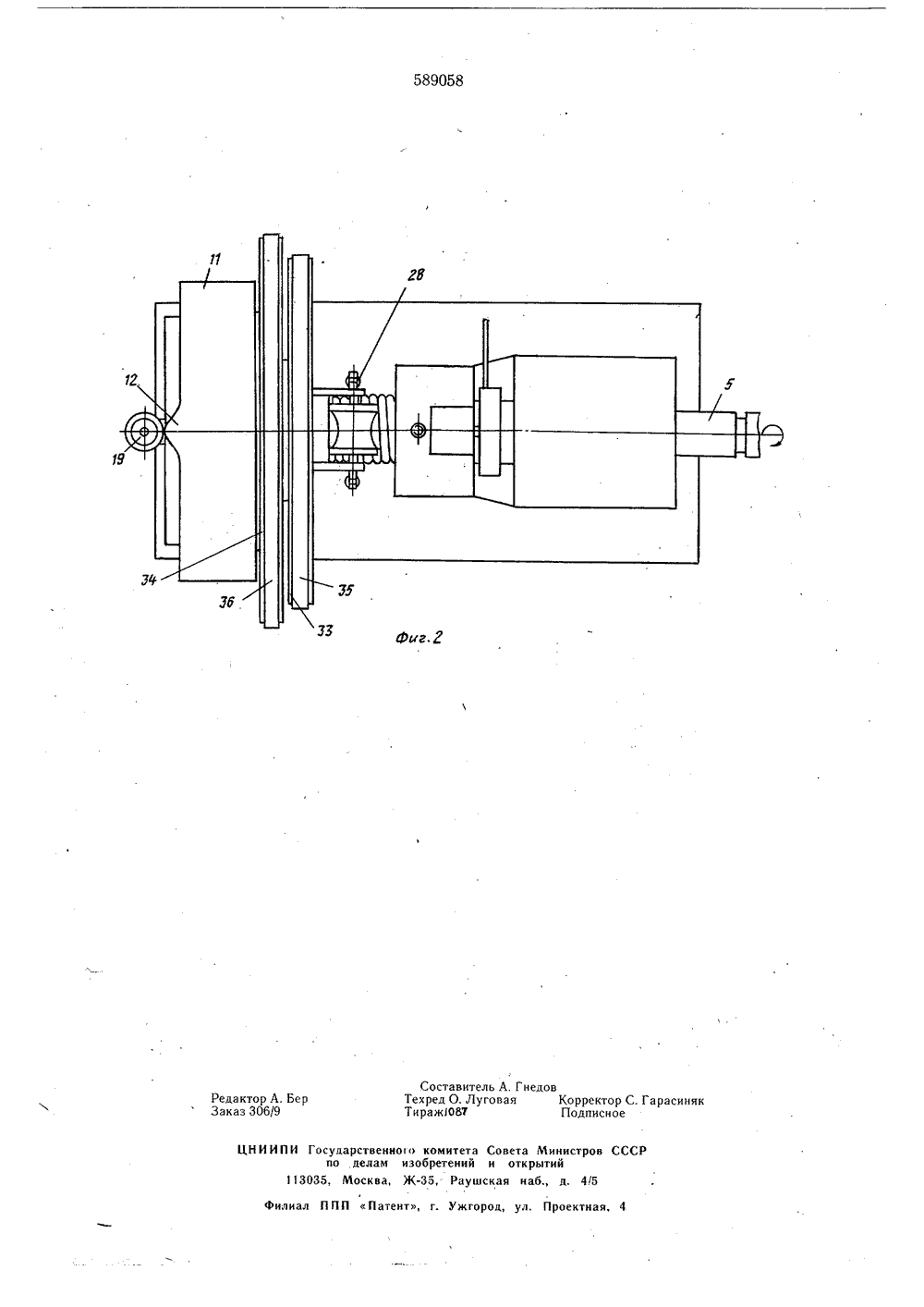

(61) Дополнительное к авт. свид-ву 1) 2363393/25) Заявлено 17,05,7 В 2137/00 с присоедин (23) Приорит зая Государственныи номит Совета Министров ССС по делам иэооретений н открытий(088,8) 43) Опубликовано 25,45) Дата опубликован 78. Бюллетень исания 25. 6,78 72) Авторь изобрет Жюгжда и И, М. Шендеров(71) Заявитель 4) УСТРОЙСТВ ЛЯ ИЗГОТОВЛЕНИЯ КОЛЕЦПРОВОЛОКИ щен над уступом 6 оправки 5 на неподвижной оси 10, установленной в станине.На другом конце станины жестко закреплена обойма 11 с торцовым кулачком 12 (см. фиг. 2): В обойме 11 на подшипниках 13 смонтирована приводная втулка 14, в которой размещено кольцо 15. К кольцу 15 со стороны выхода изделия на оси 16 прикреплен радиально расположенный нож 17, выполненный в виде двуплечего рычага, который на 0 одном конце имеет режущую кромку 18, адругим концом через ролик 19 прижат к торцовому кулачку 12 с помощью пружины 20. Кольцо 15 с внутренней стороны содержит режущую кромку 21.В приводной втулке 14 в подшипниках22 размещен барабан 23, на котором смонтированы два ролика 24 и 25, размещенные на подвижных осях 26 и 27, которые между собой соединены пружинами 28. Положение оси 26 фиксируется винтами 29 и 30 через упругий буо фер 31.Барабан 23 с ввтулку 32, состоявнутренними диамшкивом 33. Частьаним диаметром обделия, Приводная Изобретение относится к области обработки металлов давлением и может быть применено для изготовления колец круглой формы.Известно устройство для изготовления колец из проволоки, содержащее синхронно вращающиеся оправку и механизм отрезки колец, состоящий из опоры и подпружиненного ножа, контактирующего с упором, установленным на станйне 1.Однако вследствие пружинения проволоки кольца получаются с зазором между концами.Целью изобретения является повышение качества изготовляемых колец.Это достигается тем, что в предложенном устройстве механизм отрезки колец имеет индивидуальный привод и шарнирно смонтированный на опоре подпружиненный двуплечий рычаг, одно плечо которого контактирует с упором, а на другом плече установлен нож.На фиг, 1 изображено описываемое устройОство, общии вид; на фиг. 2 - то же, вид в плане.Устройство имеет станину 1, на одном конце которой в подшипниках 2 установлен шпиндель 3 с резьбовым гнездом 4, в котором закреплена оправка 5, содержащая кольцевой уступ 6. В станине концентрично оправке 5 винтом 7 закреплена втулка 8. Прижимной ролик 9 разменутренней стороны содержит щую из двух частей с разными етрами, и жестко соединен со . втулки 32 с большим внутренращена в сторону выхода из- втулка 14 жестко соединенас шкивом 34. Шкивы 33 и 34 приводятся во вращение ремнями 35 и 36 и имеют соосное отвер- стие 37. Вдоль оправки выполнен паз 38Устройство работает следующим образом, Проволока в натянутом виде подается на оправку 5 и концом вводится в паз 38. При вращении оправки конец проволоки загибается и проволока наматывается на оправку. Намотанная проволока перемещается по оправке за счет вклинивания проволоки между уступом 6 оправки 5 и очередным витком спирали. Барабан 23, вращаясь одновременно с оправкой 5, сцепляется со спиралью при помощи втулки 32 и подпружиненных роликов 24 и 25, которые. скручивают спираль. Она подается во втулку 32 и, проходя по ее части с большим внутренним диаметром, освобождается от натяжения. Далее спираль подается в кольцо 15 и при движении ножа 17 режущие кромки 18 и 21 отрезают виток от навитой спирали.Зазор между концами кольца устраняется за счет разных скоростей вращения ножа 17 и оправки 5, Оправка 5 со спиралью дополнительно поворачивается относительно ножа на величину зазора между концами кольца,В зависимости от упругости проволоки изменяются обороты ножа 17 при тех же оборотах оправки 5 и барабана 23. При изготовлении колец из мягкой проволоки шкивы 33 и 34 соединяются через отверстие 37 съемным штырем, а ремень 36 снимается. Формула изобретенияУстройство для изготовления колец из про 10 волоки, содержащее синхронно вращающиесяоправку и механизм отрезки колец, состоящийиз опоры и подпружиненного ножа, контактирующего с упором, установленным на станине,отличающееся тем, что, с целью повышениякачества изготовляемых колец, механизм отрезки колец имеет индивидуальный привод и шарнирно смонтированный на опоре подпружиненный двуплечий рычаг, одно плечо которого контактирует с упором, а на другом плече установлен нож.20 Источники информации, принятые во внимание при экспертизе:1, Авторское свидетельство СССР411947,кл. В 21 Г 3700, 1974,589058 Составитель А. Гхред О. Луговаяраж 1057 ИПИ Государственноо комитета по делам изобретений 113035, Москва, Ж, Рауш Совета Министров СССи открытий ская наб., д. 4/5 фили Род, ул. Проектная,Редактор А. БЗаказ 306/9 ППП Патент, г. У ов Корректор С. Гараси Подписное
