Устройство для защиты электродвигателя от обрыва фазы

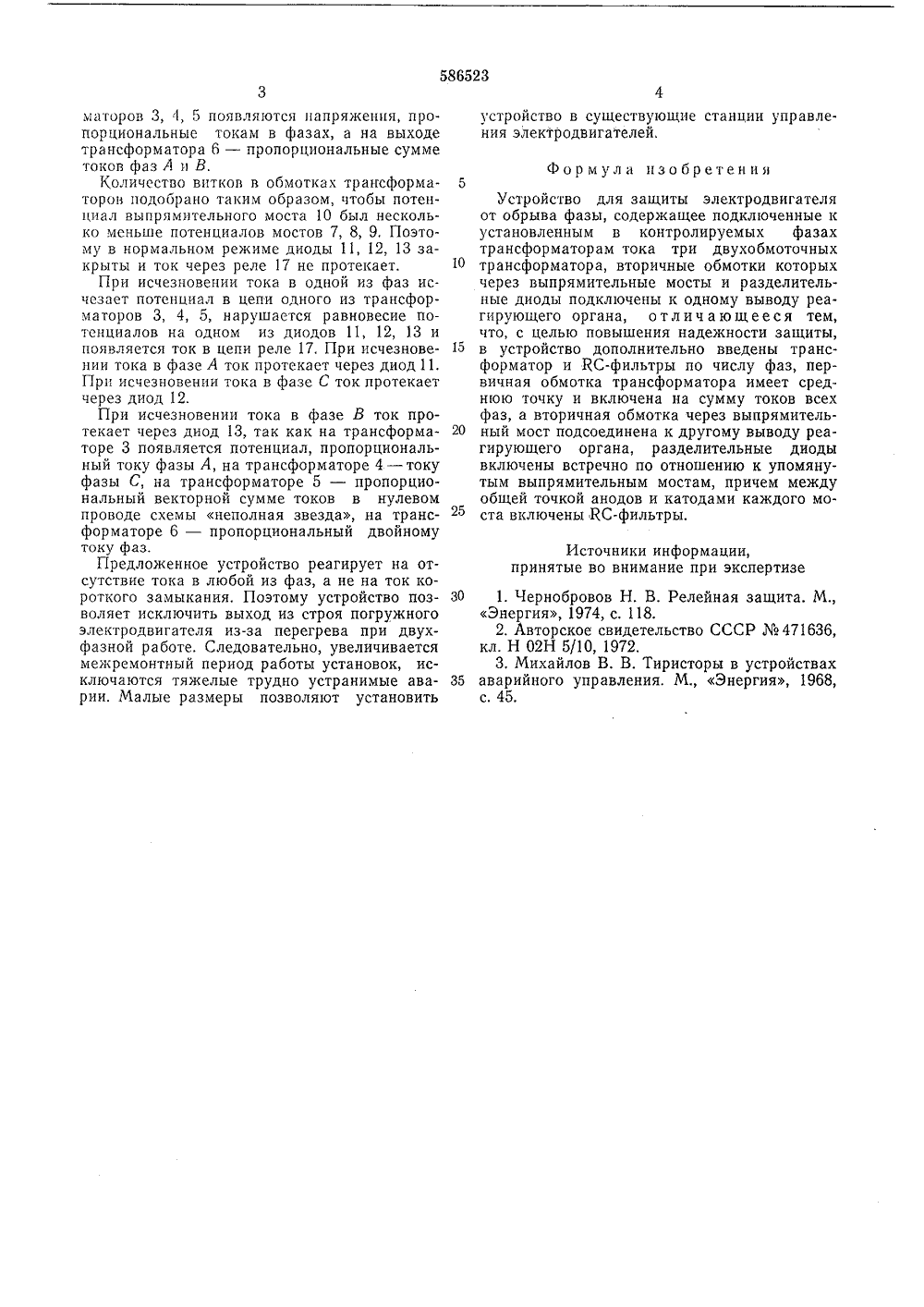

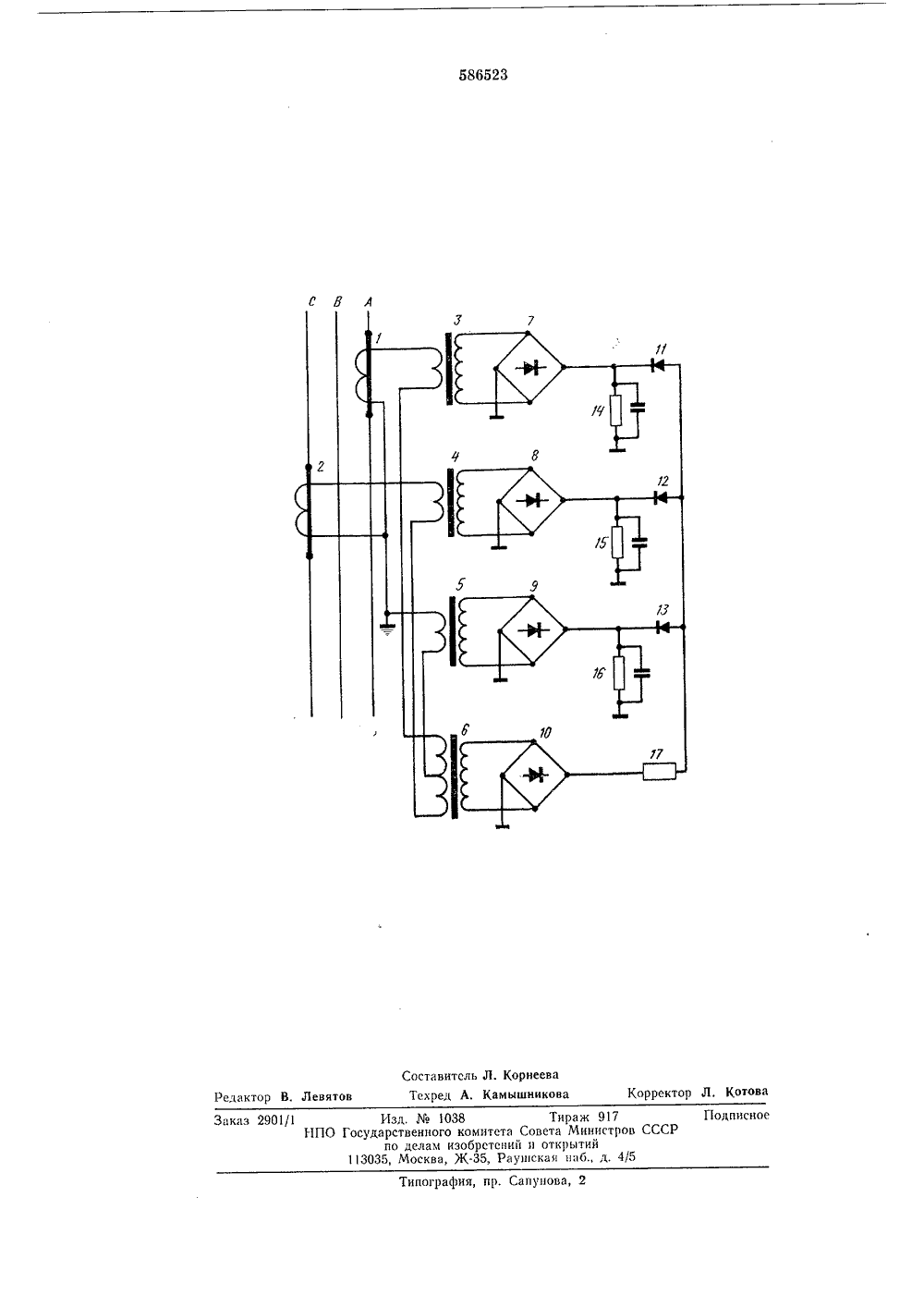

523 О П И С А Н И Е 1 и 1 86 Союз Советских Социалистических Республик(45) Дата опубликования описания 04.01.7 Государственный комитет Совета Министров СССР оо делам изобретенийи открытий УДК 621.316.92(71) Заявител УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕ ОТ ОБРЫВА ФАЗЫИзобретение относится к электротехнике, а именно к устройствам для защиты трехфазных потребителей от обрыва фазы и может быть использовано, например, для защиты трехфазных электродвигателей от обрыва фазы.Известны аналогичные устройства, в которых применяются два трансформатора тока, соединенные по схеме неполная звезда 1,2, Ближайшим аналогом предложенного устроиства является устройство, содержащее подключенные к установленным в контролируемых фазах трансформаторам тока три двух- обмоточных трансформатора, вторичные обмотки которых через выпрямительные мосты и разделительные диоды подключены к одному выводу реализующего органа 3,Недостатком известного устройства является то, что оно не обеспечивает достаточного уровня надежности, поскольку реагируют только на повреждения тех фаз, в которых установлены трансформаторы тока.Целью изобретения является повышение надежности. Указанная цель достигается тем, что в устройство дополнительно введены трансформатор и КС-фильтры по числу фаз.1 гервичная обмотка трансформатора имеет среднюю точку и включена на сумму токов всех фаз, а вторичная обмотка через выпрями- тельный мост подсоединена к другому выводу реагирующего органа, разделительные диоды включены встречно по отношению к упомянутым выпрямительным мостам, причем между общей точкой анодов и катодами каждого моста включены фильтры.Устройство реагирует на отсутствие тока вфазах, в том числе и в фазе, где не установлен трансформатор тока. В этом случае устройство реагирует на векторную сумму токов в обратном проводе схемы неполная звезда.Схема устройства приведена на чертеже.Устройство содержит подключенные к контролируемой сети два трансформатора тока 1 и 2, ко вторичной обмотке которых подключены три двухобмоточных быстронасыщающихся тороидальных трансформатора 3, 4, 5, имеющие входную токовую обмотку и выходную обмотку напряжения. Выводы с токовых обмоток подключены к двум токовым обмоткам четвертого трехобмоточного быстронасыщающегося тороидального трансформатора 6, вторичная обмотка которого является также обмоткой напряжения. К обмоткам напряжения подключены выпрямительные мосты 7 - 10.В цепи трансформаторов 3, 4, 5 через выпрямительные мосты 7, 8, 9 подключены разделительные диоды 11, 12, 13 и КС-фильтры 14, 15, 16. В цепи между трансформатором 6 и диодами 11, 12, 13 подключен реагирующий орган (электромагнитное реле 17).30 В нормальном режиме на выходе трансформаторов 3, 1, 5 появляются напряжения, пропорциональные токам в фазах, а на выходе трансформатора 6 - пропорциональные сумме токов фаз А и В.Количество витков в обмотках трансформаторов подобрано таким образом, чтобы потенциал выпрямительного моста 10 был несколько меньше потенциалов мостов 7, 8, 9, Поэтому в нормальном режиме диоды 11, 12, 13 закрыты и ток через реле 17 не протекает.При исчезновении тока в одной из фаз исчезает потенциал в цепи одного из трансформаторов 3, 4, 5, нарушается равновесие потенциалов на одном из диодов 11, 12, 13 и появляется ток в цепи реле 17, При исчезновении тока в фазе А ток протекает через диод 11. При исчезновении тока в фазе С ток протекает через диод 12.При исчезновении тока в фазе В ток протекает через диод 13, так как на трансформаторе 3 появляется потенциал, пропорциональный току фазы А, на трансформаторе 4 - току фазы С, на трансформаторе 5 - пропорциональный векторной сумме токов в нулевом проводе схемы неполная звезда, на трансформаторе 6 - пропорциональный двойному току фаз.Предложенное устройство реагирует на отсутствие тока в любой из фаз, а не на ток короткого замыкания. Поэтому устройство позволяет исключить выход из строя погружного электродвигателя из-за перегрева при двухфазной работе. Следовательно, увеличивается межремонтный период работы установок, исключаются тяжелые трудно устранимые аварии. Малые размеры позволяют установить устройство в существующие станции управления электродвигателей.Формула изобретенияУстройство для защиты электродвигателяот обрыва фазы, содержащее подключенные кустановленным в контролируемых фазахтрансформаторам тока три двухобмоточных10 трансформатора, вторичные обмотки которыхчерез выпрямительные мосты и разделительные диоды подключены к одному выводу реагирующего органа, о т л и ч а ю щ е е с я тем,что, с целью повышения надежности защиты,15 в устройство дополнительно введены трансформатор и КС-фильтры по числу фаз, первичная обмотка трансформатора имеет среднюю точку и включена на сумму токов всехфаз, а вторичная обмотка через выпрямитель 20 ный мост подсоединена к другому выводу реагирующего органа, разделительные диодывключены встречно по отношению к упомянутым выпрямительным мостам, причем междуобщей точкой анодов и катодами каждого моста включены КС-фильтры,Источники информации,принятые во внимание при экспертизе 30 1, Чернобровов Н. В. Релейная защита, МЭнергия, 1974, с. 118.2, Авторское свидетельство СССР МО 471636,кл. Н 02 Н 5/10, 1972.3, Михайлов В, В. Тиристоры в устройствахз 5 аварийного управления. М., Энергия, 1968,с. 45.586 о 23 Составитсль Л. КорнееваТехред А. Камышннкова Корректор Л. Котова Редактор В. Левятов Подписное Заказ 2901/1 Типография, пр. Сапунова, 2 Изд.1038 Тираж 917 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская паб., д. 4/5
