Устройство для размещения и закрепления приводной станции струговой установки

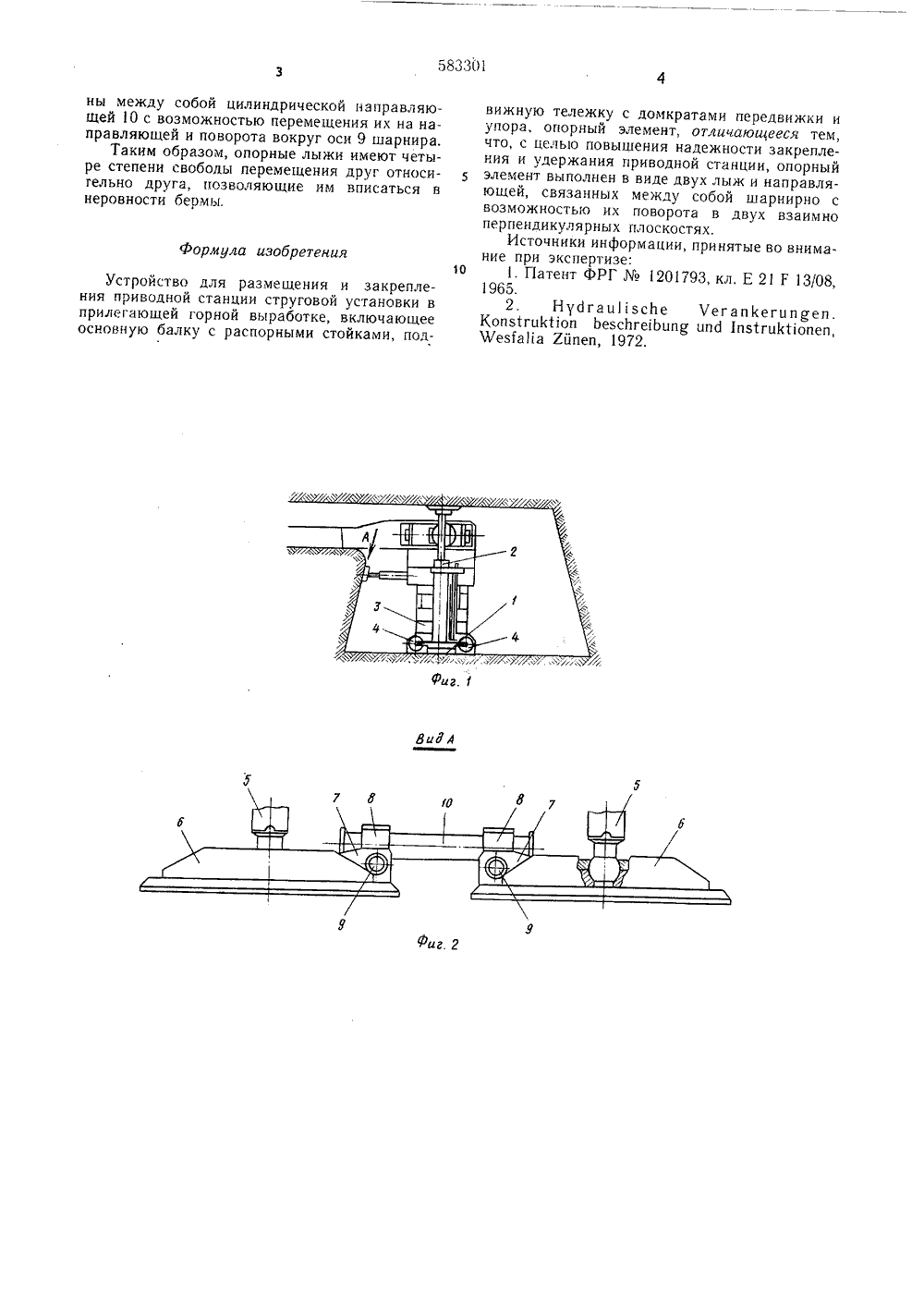

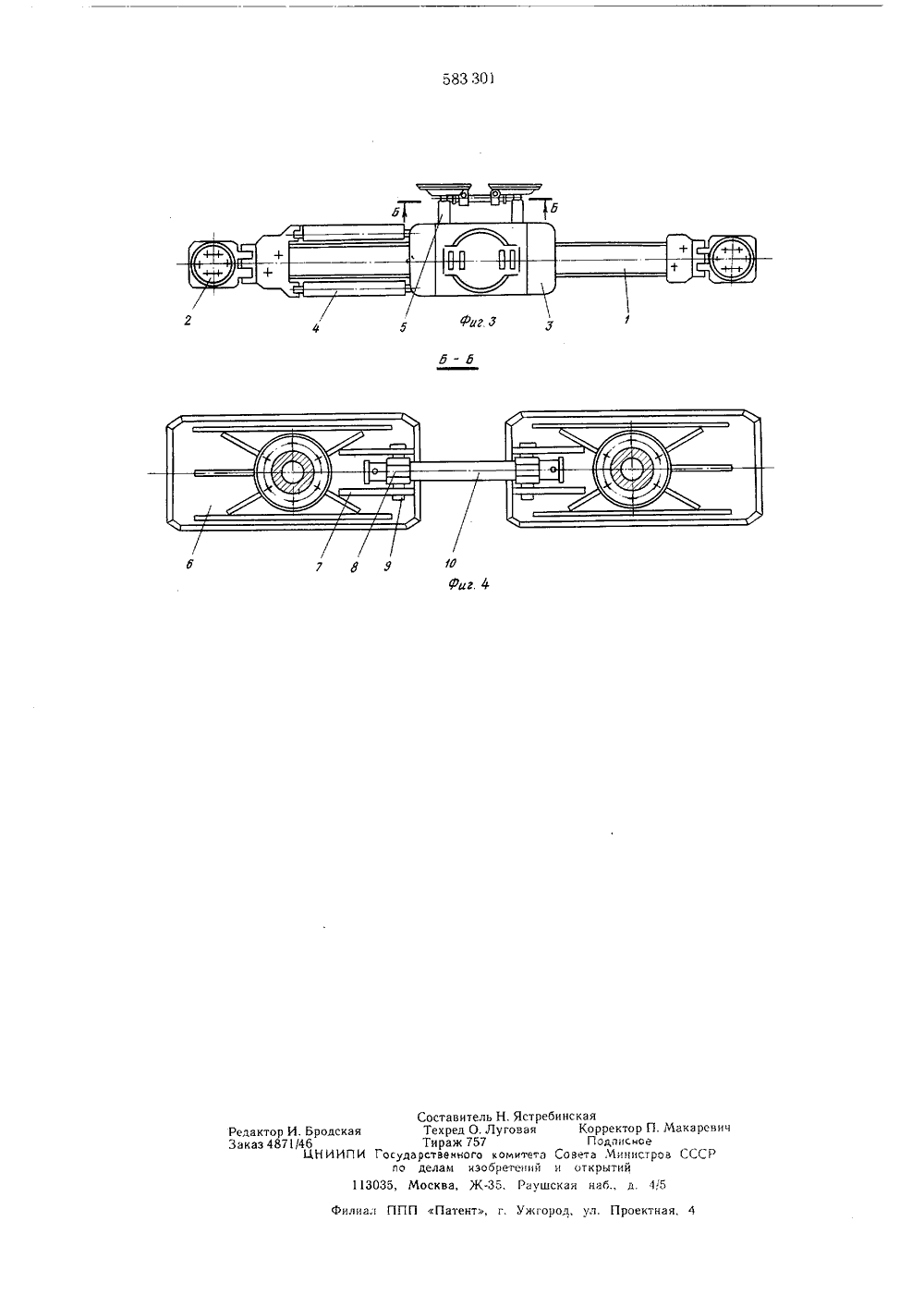

Союз Советских Социалистических РеспубликОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(11) 58330 1 1) Дополнительное к ав 22) Заявлено 20,06.75 (21) 2160190/2 1) М. Кл С 27/ рисоединением заявкиосударственныи комитеСовета Министров СССРпо делам изобретенийи открытий(45) Да публикования описания 25. 12.7 Плотников, В. В, Глухов, В. В. Сисюкин, А. П, Кочнов и В. В. Кокорин(72) Авторы изобретени Шахтинский научно-исследовательский и проектно-конструкторски угольный институт им, А, М. Терпигорева 71) Заявител(54) УСТРОЙСТВО ДЛЯ РАЗМЕШЕНИ ПРИВОД ОЙ СТАНЦИИ СТУГО ЗАКРЕПЛЕНИЯУСТАНОВКИ в зак стро стрОЙство состоит распорных стоек 2, подв кратов передвижки 4, до диненных шаровыми оп На концах лыжи имеется соединенной с серьгой 8, 25 Одной плоскости вокруг ной балки лежки 3, дом упора 5, соелыжами 6 проушине 7 ивающейся рьги соедине из основ жной те мкратов орами с по одно оворачпр оси Изобретение относится к устройствам для размещения и закрепления приводной станции струговой установки в прилегающей к лаве горной выработке на пологих пластах.Известно концевое устройство, у которого элементы размещения приводных станций связаны с секциями распорной крепи без упора в берму.Недостатками этого устройства являются сложность, большие габариты и нагрузка гидростоек поперечными усилиями 1.Наиболее близким к описываемому изобретению по технической сущности является устройство для размещения, закрепления и передвижки вынесенной на штрек приводной станции струговой установки, которое включает основную балку с расположенными стойками, подвижную тележку с домкратами передвижки и упора и опорный элемент в виде жесткой балки, прикрепленной к головкам упорных домнгатов 2 .Недостатком указанного устройства являет. ся ненадежное закрепление приводных станций струговой установки в результате того, что при значительных неровностях бермы опорная балка прилегает к ней не по всей плоскости, а отдельными участками. Это приводит к ее изгибу или поломке. Возникающие асимметричные нагрузки на домкратах упора приводят к выходу их из строя и, как следствие, к потере направленного перемещения приводной станции.Цель изобретения - повышение надежности репления и удержания приводной станции уговой установки,Это достигается тем, что в предлагаемом устройстве опорный элемент выполнен в виде двух лыж и направляющей, связанных между собой шарнирно с возможностью их поворота в двух взаимно перпендикулярных плоскостях.Это обеспечивает хорошую приспосабливаемость упорных лыж к неровностям пород бермы, исключает асимметричные нагрузки на гидродомкрат упора и создает надежный упор даже при сравнительно слабых породах берм.На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 - вид А фиг, 1; на фиг. 3 - устройство, вид сверху; на фиг. 4 - сечение Б - Б фиг. 3.583301 Формула изобретения Фиг, 1 ВидА Фиг. 2 ны между собой цилиндрической направляющей 10 с возможностью перемещения их на направляющей и поворота вокруг оси 9 шарнира.Таким образом, опорные лыжи имеют четыре степени свободы перемещения друг относигельно друга, позволяющие им вписаться в неровности бермы. Устройство для размещения и закрепления приводной станции струговой установки в прилегающей горной выработке, включающее основную балку с распорными стойками, подвижную тележку с домкратами передвижки и упора, опорный элемент, отличающееся тем, что, с целью повышения надежности закрепления и удержания приводной станции, опорный элемент выполнен в виде двух лыж и направляющей, связанных между собой шарнирно с возможностью их поворота в двух взаимно перпендикулярных плоскостях.Источники информации, принятые во внимание при экспертизе:10 1. Патент ФРГ1201793, кл. Е 21 Г 13/08,1965.2. Нудгац 11 зсйе Чегап 1 егцпдеп.КопзгцИ 1 оп Ьезсйге 1 Ьцпд цпд 1 пз 1 гцИ 1 опеп, %ела 1 а Хцпеп, 1972.583 301 йФиг. Редактор И. БродскаяЗаказ 487 /46ИНИИПИ евиц я на 6.,лиал ППП Патент, г. Ужгород, ул. Проектна СоставТех редТиражосударствекнпо делам35, Москва,итель Н. ЯстребО. Луговая757ого комитета Сизобретений иЖ, Раушс нскаяКорректор П.МПодписноеовета Министровоткрытий
