Формирователь импульсов

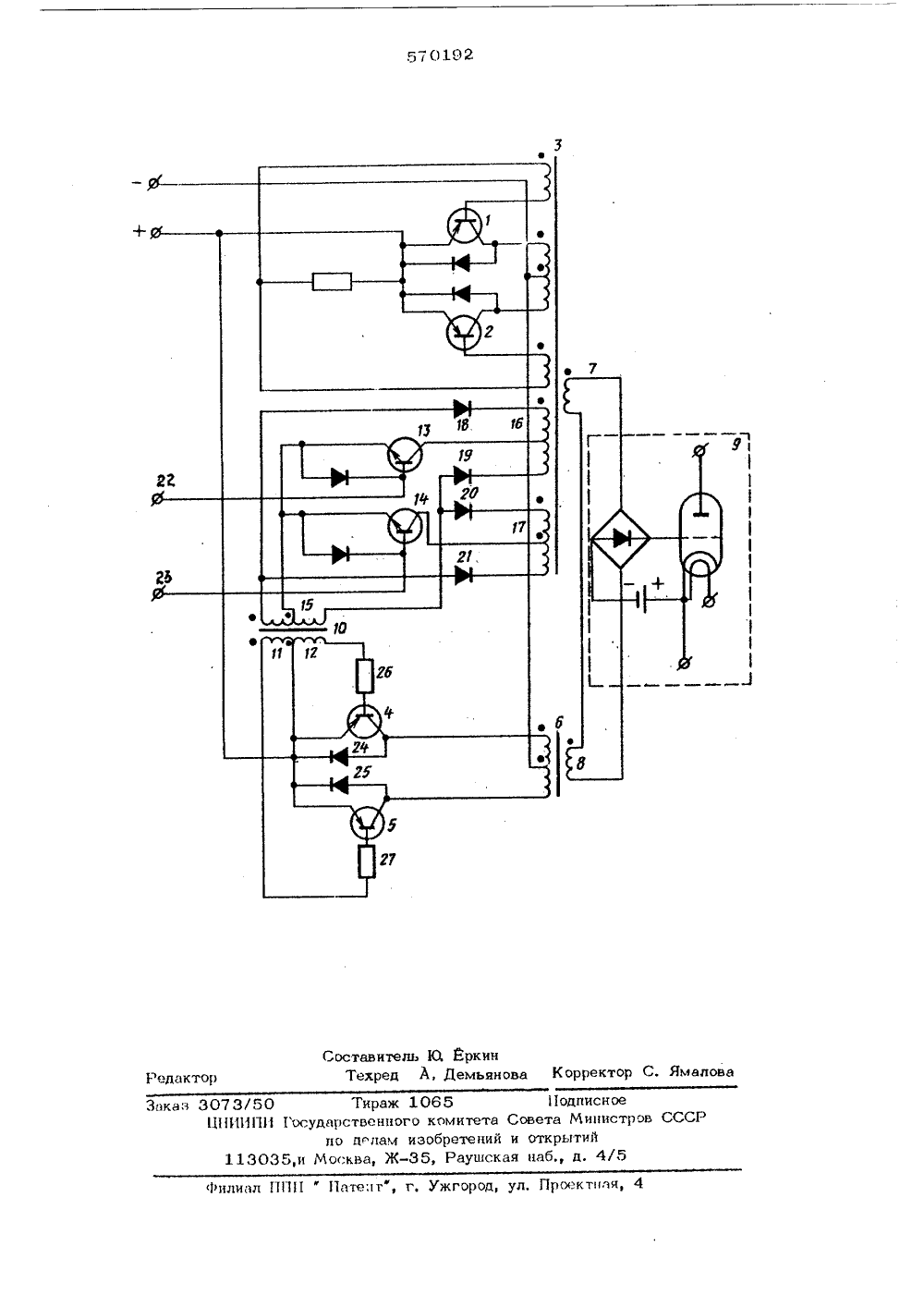

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Соцналнстицеских Республик(61) Дополнительное к авт. саид в1 Заявлено О.Ь 4.762 Ц гз 44 г б) 4. Кл,а Н 03 К БЛ 2 //Н 02 М 1/08 6/21 рисоединеикем заявкиПриоритет авудврвтввеыЯ ваветвтВвввтв Ивввтрвв ВСВрав,вехам хввбрвтвеЯа втнрвпвЯ 43) Опубликовано 25.08.77. Бюллетень3 3) УДК 621 374 3(73) Заявитель ИРОИ Ь ИМПУЛЬС ике вах а чертеже пр трическая схе иведена принципна а формирователяимпульсов содержднополярных имп нэнсторах 1,2 с и двухтактцый ный ца гранэнс Вых,ные обмо сов.формировательюший генератор равыполненный на тратрансформатором 3мощности, выполнеи трансформатор 6 льс ов,выходнымусилительорах 4,5ки 7 и 8 Изобретение относитсн к радиотехни может быть использовано в устройставтоматики и вычислительной техники,Известен формирователь импульсов,содержащий задающий генератор разнополяр- аных импульсов, выполненный на двух транзисторах с выходным трансформатором, идвухтактный усилитель мощности, выполненный на двух других транзисторах. и тракторматоре, причем выходные обмотки трансфор- Оматоров задающего генератора и двухтакзного усилители мощности соединены междусобой последовательно и подключены к нагрузке ЦОднако этот формирователь имеет выход. ные импульсы с небольшой крутизной фронтов.ф Дель изобретения - увеличение крутизны ронтов формируемых импульсов,Для этого в формирователь импульсов, одержаший эадаюший генератор разнополяр ых импульсов, выполненный на двух траннсторах с выходным трансформатором, и вухтактный усилитель мощности, выполненый на двух других транзисторах и трансформаторе, причем выходные обмотки трансформаторов задающего генератора и двухтактного усилителя мощности соединены междусобой последовательно и подключены к нагруэ.ке,введено фаэосдвигаюшее устройство, содержащее дополнительный импульсный трансформатор, выходные обмотки которого сое"динены со входом двухтактного усилителямощности, два коммутирующих транзистора,.которые включены между средним выводомпервичной обмотки трансформатора и ред,ними выводами двух дополнительных обм отсевыходного, трансформатора задающего генератора, и четыре диода, которые включены между крайними выводами обмоток тра нсформатортор3трансформаторов 3 и 6 включены между собой последовательно и подключены к нагрузке 9.В формирователь импульсов введено фазосдвигающее устройство, содержащее дополнительный импульсный трансформатор 10, выходные обмотки 11 и 12 которого соединенысо входом двухтактного усилителя мощностис базами транзисторов 5 и 4 соответсгвенно), два коммутирующих транзистора 13, 14,которые включены между средним выводомпервичной обмотки 18 трансформатора 10и средними выводами дополнительных обмоток 16,17 выходного трансформатора 3 задающего генератора, и четыре диода 18,19,20,21 которые включены между крайнимивыводами обмоток 16, 17 грансформагора 3.формирователь импульсов рабогаег следующим образом,При поступлении огпирающего сигнала навходные клеммы 22,23 отпирается, например, транзистор 13. Тогда транзистор 14будет закрыт, так как базовые цепи транзисторов 13 и 14 включены встречно последовательно по отношению к управляющемусигналу. Когда транзистор 13 вгкрыт, появляется воэможность протекания тока черездиоды 18, 19 и первичную обмотку 15трансформатора 10 го есгь на импульсныйусилитель мощности, содержащий транзисторы 4,8, трансформатор 6, диоды 24, 28и резисторы 26,27, подается сигнал странсформатора 3 в фазе с выходным напряжением трансформатора 3. Напряжениявторичных обмоток 7 и 8 трансформаторов3 и 6 складываются и подаются на нагрузку 9.При поступлении на входные клеммы22,23 сигнала противоположной полярностиотпирается транзистор 14, а транзистор 13запирается. Так как дополнительные обмотки 16,17 подключены к первичной обмотке15 трансформатора 10 разноименными концами, при огьирании транзистора 14 на усиилитель мощности будут поступать сигналыгенератора раэнрполярных импульсов, прогивоположцые по фазе шпряжению выходнойобмотки 7 грацсформагора 3. В этом слу.чае сигналы выходных обмоток 7 и 8 трансформаторов 3 и 6 будут вычитаться и 5 иметь противоположные фазы. При условииодинаковых коэффициентов трансформациитрансформаторов 3 и 6 суммарное напряжениена нагрузке 9 будет равно нулю.Скорость переключения фазы напряжения, 10 а, следовательно, и длительность фронтов выходного импульса определяется ско-.ростью переключения транзисторов 13 и 14. 15 формула изобретения формирователь импульсов, содержащийзадающий генератор разнополярных импульсов, выполненный на двух.транзисторах с выходным трансформатором, и двухтактный усилитель мощности, выполненный на двух других транзисторах и грансформагоре, причем выходные обмотки трансформаторов за-.дающего генератора и двухгактного усилителя мощности соединены между собой последовательно и подключены к нагрузке, о т л я ч а ю щ и й с я тем, что, с целью увеличения крутизны фронтов формируемых импульсов, в него введено фазосдвигаюшее устройство, содержащее дополнительный импульсный трансформатор, выходные обмот.ки которого соединены со входом двухтактного усилителя мощности, два коммутирующих гранэистора, которые включены между средним выводом первичной обмотки трансформатора и среднчми выводами двух допечь нительных обмоток выходного трансформато О ра задающего генератора, и четыре диода,которые включены между крайними выводами обмогбк трансформагора.Источники информации, принятые во внимание при экспертизе45 1. Авторское свидетельство СССР57 01927 оставитель 0. ЕркинТехред А, Демьянова Корректор С. Ямалова дактор ов СС илиал Ц " Патен 7" г. Ужгород, ул. Проектная 4 Заказ 3073/50 Тираж 1065 ИИИ Государственного комитета Сов по илам изобретений и от 113035,и Москва, ЖРаущская н
