Устройство для определения объемного содержания гранул заданной фракции

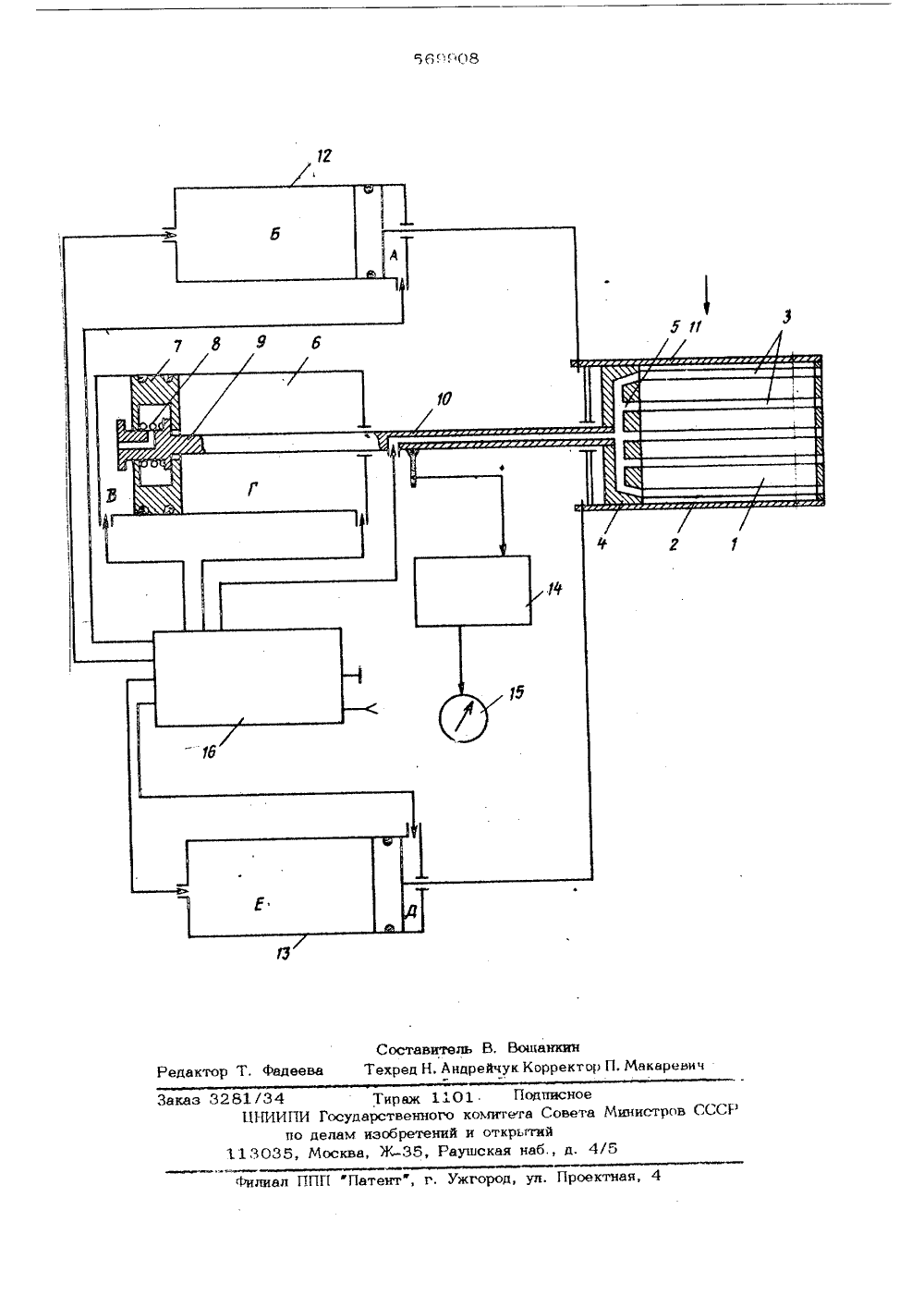

еитно-.е,Фи,ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик(22) Заявлено 03.01.75 (21) 2090791/2с присоединением заявкиМ, Кл,01 И 15/О Государственный комнтет Совета Мнннотроо СССР оо делам нзооретеннй н открытнйисе 25.08.77.Бюллетень3 б) Дата опубликования описания 30.10.77. С. Гунько и В. Д, Тюши 72) Авторы изобретен мский ордена Трудового Кракомбинат имен) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ОБЪЕЛ 1 НО ГРАНУЛ ЗАДАННОЙ ФРАКЦИИ Е Р )К Ас ример продольные щели 3. Внутри измс риза.- ного сосуда 1 установлен порнень-рплылитель 4, на передней части которого расположены постоянные проссели 5. Устройство содержит также пневмошул 6, имеющий поршень 7, пружину 8 и клапан П, жестко сиязанный штоком 10 с порием-распылитеел 4. Верхняя 11 нижняя 2 заслонки жестко сит 1 пны с пневмоцилиндрами 12 и 1 3 соответстве- ио. Линейное перемещение штока 10 связано с пневмопресбраэователем 14, выход которого подается на регистрируютпий прибор 15 Пневмощуп 6, пневмоцилиндрь 12, 13 и порщею распылитель 4 получают упраилпощие пневмсятмпульсьт от программного блое позволяет опцие гранул эака 16.Работает устройство в автомрежиме циклически следующимПервый цикл - отбор пробыванного материала. От программнка Хб подают воздух в камеруцилиттдра 12, который открываезаслонку 11 измерительного сосвремя, установленное программ16 для отбора пробы гранулиро атичес ну лиробпо- . верхнюю уда 1 на тм блоком ваниогб мате Изобретение относится к области дисперсного анализа порошкообраэных материалов.Известно .сгройство для объемного определения размера гранул, содержащее про.рамный блок, измерительный сосуд с верхней к. щбкней крышками, весовой преобра-.зователь, источник сжатого воздуха и вторичный прибор.Известное устройство нределить объемное содержаданной фракции.Предлагаемое уягройство позволяет повысить точность определения целевого колопонента в гранулир ианном материале,например катализаторе. 1 бЭто достигается тем, что оно снабжено пневмошупом и распылителем, которыечерез программный блок связаны с пневмоцилиндрами.На чертеже приведена принципиальная ррсхема предложенного устройства,Устройство состоит нз измерительногососуда 1, имеюпего форму параллелепипеда,на торцовой, боковьх стенках и нижней заслонке 2 которого расположены отверстия, нап-о 5 го Знамени нефтеперерабатывающийО-летия СССР3риала вместе с пылью и крошкой, По окончании отбора пробь 1 подают воздух в камеру Б,пневмоцилиндрв 12 на закрытие верхней заслонки 11.Второй цикл - объемное определение цевлевого компонента в гранулнрованном материале, От програмного блока 16 через шток 10 в поршень-распылитель 4 подаю воздух, который через постоянные дроссели 5 производит продувку пробы гранулированного материала от пыпн и крошки через калиброванные отверстия, например щели Э, измерительного сосуда 1. Одновременно пс дают воздух в камеру В цневмошупа 6 и по мере выдувания от целевого компонента мелкой крошки и пыли осуществляют передвижение поршня-распылителя 4 по дли 1 не измерительного сосуда 1 до усилия, на которое рассчитана пружина 8 пневмошупа 6, При этом поршень 7 сжимает пружину 8, а клапан 9 открывает переток воздуха из камеры В в камеру Г, которая сооб. щена с атмосферой через программный блок 16. Передвижение поршйя 7 и поршня- распылителя 4 прекращается. Линейное перемещение штока 10 преобразовывается в пропорциональный сигнал пневмопреобразоввтелем 14, выход которого связан с регистрирующим прибером 15. По истечении времени, заданного программным блоком 16,вчсрой цикл прекраща ется и начийается третий - выброс целевой пробы, От программного блока 16 подают воздух в камеру Г пневмощупа 6 цля отво да поршня-распылителя 4 в исходное полсжение и одновременно прекращо 1 т подачу возпуха в поршень-распылитель 4 Затем от программного блока 16 подают воздух в камеру Д пневмоцилиндра 13 нв открытие нижней заслонки 2 измерительного сосуда 1 для выброса целевой пробы. После выброса целевой пробы воздух с программного блока 16 подают в камеру Р пневмоци линдра 1 Э на закрытие нижней заслонки 2я устройство готово к отбору следующейпробы гранулированного материала, которую осуществляют автоматически через задаваемые на программном блоке 16 промежут ки времени.Линейное перемещение поршня -распылителя 4 прямо пропорционально объему пустот в измерительном сосуде 1 и характеризует объем, занимаемый непосредственно целевым 20 компонентом гранулированного материала,который регистрируется прибором 15. Формула изобретения25Устройство дли определения объемногосодержания гранул заданной фракции, содержащее программный блок, измерительный сосуд с верхней и нижней заслонками 30 преобразователь и регистрирующий прибор,отличающееся тем,что,с цепью повьщения точности измерения, оно снабжено пневмощупом и распылителем, которые через Проаммный блок связаны З 5 Ь пневмоцилиндрами.560812Составитель В, ВощанкинРедактор Т, Фадеева Техред Н. Андрейчук Корректор П. МакаревичЗаказ 3281/34 Тираж 1101. Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открьггий 113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППГ Патент, г. Ужгород, ул, Проектная, 4
