Способ динамических испытаний соединения разнородных материалов

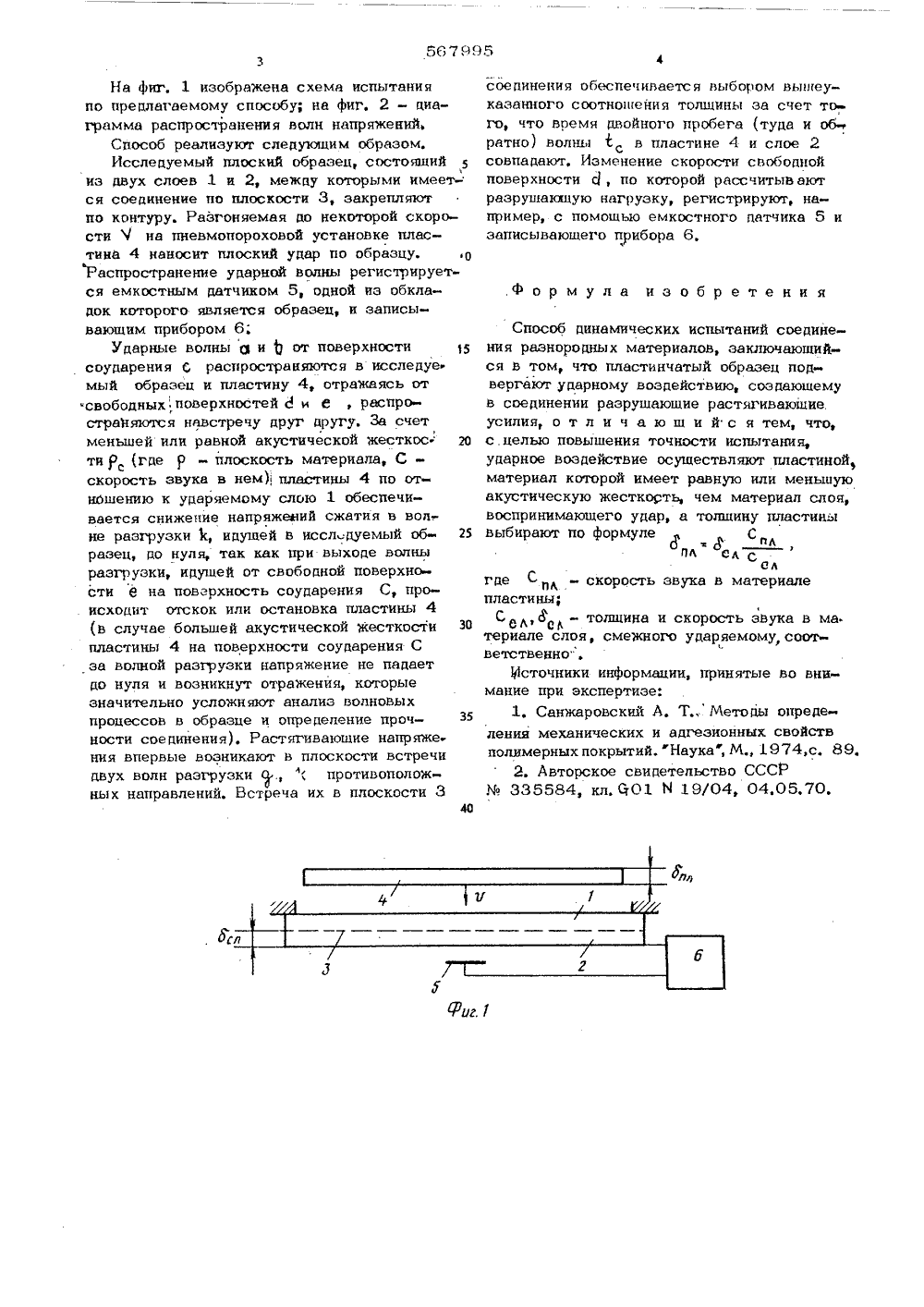

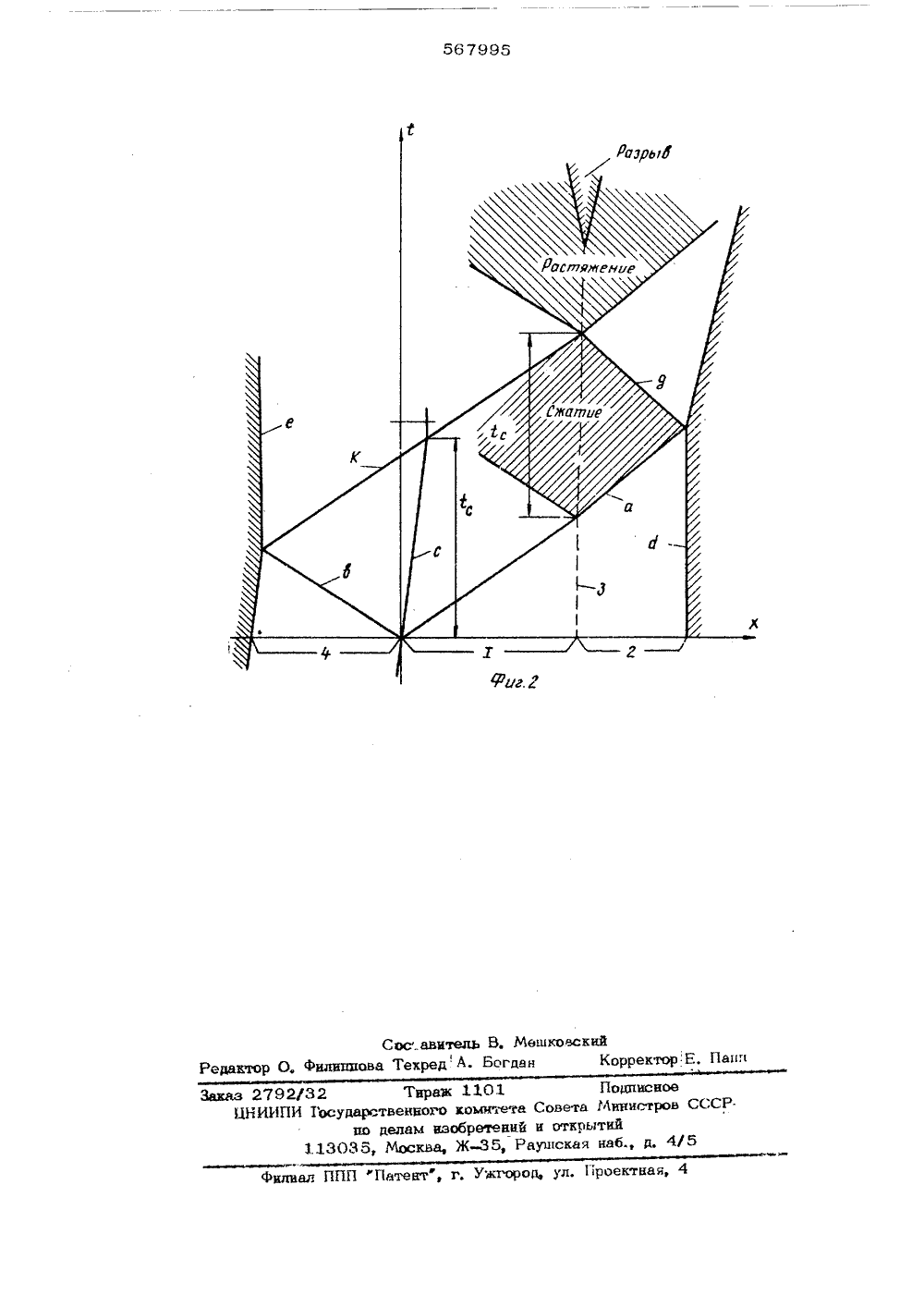

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДИЕЛЬСТВУ/Я 01 М 19/04 с присоединением заявкиГосударственный комит Соввтв Министров ССС оо делам изаоретений и открытий) Опубликовано 05,08,77,Бюллб) Дата опубликования описан тень2929.08.77, И, Романченко и Г. панов краинской ССР ости(Г) СПОС НАМИЧЕСКИХ ИСПЫТАНИЙ СОЕДИНЕНИРАЗНОРОДНЫХ МАТЕРИА 310 В тся к области испыменно к способамким обра ости и,ь опреде ия величиеризуюзк нения. е- повысигается те ть точность м что иссл ому возоторой име ергают у материал акустиче слоя, во ую жес принимаюшеыбирают ио ость, чел материал удар, а толщину прмуле тинь а в мате и скорость зного ударяемо 1 у со инбер твете тв у ю 1 н и ипласти и ы позе) Заявитель Институт проблем Изобретение относитаний материалов, а идинамических испытаний соединения разнородных материалов,Известен способ динамических испытаний соединений разнородных материалов, заключающийся в том, что в момент резкого торможения соединение динамически растягивают инерционными силами до разрушения и определяют прочность соединения, Однако отмечается сложность реализации, обусловленная необходимостью изготовления образцов специальной формы и сложностью регистрации процесса разрушения,Известен также способ динамических ис пытаний соединения разнородных материалов, заключающийся в.том, что пластинчатый обоазец подвергают ударному воздействию, создающему в соединении разрушающие растягиваюшие усилия, Недостатком 20 способа является неопределеннесть в средствах ударного воздействия, что ие позволяет локализовать разрушение в плоскости седине ни я слоев, допускает возникновение и развитие разрушения в материале на некотором рас- г 5 стоянии от этой плосзом, снижает точностны разрушающей нагршей прочность соед11 ель изобретенияиспытания. Это дости, дуемый образец подвдействию пластиной,равную или меньшую где С д л - скоростьпластины;Е , С - толщинаматериале слоя, смежветственно,Таким образом, соотолщины и материалалокализовать рарушенпения слоев, 567995зфНа фиг. 1 изображена схема испытания по предлагаемому способу; на фиг. 2 - диаграмма распространения волн напряжений.Способ реализуют следующим образом.Исследуемый плоский образец, состояший из двух слоев 1 и 2, между которыми имеется соединение по плоскости 3, закрепляют по контуру. Разгоняемая до некоторой скорости Ч на пневмопороховой установке пластина 4 наносит плоский удар по образцу. Распространение ударной волны регистрируется емкостным датчиком 5, одной иэ обкладок которого является образец, и записывающим прибором 6;Ударные волны 0 иот поверхности 15 соударения С распространяются в исследуе. мый образец и пластину 4, отражаясь от "свободных поверхностей с и е, распространяются навстречу друг другу, За счет меньшей или равной акустической жесткос 20 ти (где р - плоскость материала С- скорость звука в нем)1 пластины 4 по отношению к ударяемому слою 1 обеспечивается снижение напряжений сжатия в волне разгрузки к идушей в иссл дуемый об разец, до нуля, так как при выходе волны разгрузки, идущей от свободной поверхности Е на поверхность соударения С, происходит отскок или остановка пластины 4 (в случае большей акустической жесткости ЗО пластины 4 на поверхности соударения С за волной разгрузки напряжение не падает до нуля и возникнут отражения, которые значительно усложняют анализ волновых процессов в образце и определение прочности соединения), Растягивающие напряже ния впервые возникают в плоскости встречи двух волн разгрузки ., " противоположных направлений, Встреча их в плоскости 340 соепинения обеспечивается выбором вьпяеуказанного соотношения толщины за счет того, что время двойного пробега (туда и об ратно) волны 1 с в пластине 4 и слое 2 совпадают, Изменение скорости свободной поверхности 4, по которой рассчитывают разрушающую нагрузку, регистрируют, например, с помощью емкостного патчика 5 и записывающего прибора 6,формула изобретенияСпособ динамических испытаний соедине ния разнородных материалов, заключаюшийся в том, что пластинчатый образец подвергают ударному воздействию, создающему в соединении разрушающие растягиваюшие усилия, отличаюшийс ятем, что, с.целью повышения точности испытания, ударное воздействие осушествляют пластиной материал которой имеет равную или меньшую акустическую жесткость чем материал слоя, воспринимающего удар, а толщину пластины выбирают по формуле ., Сдлпл елел где С пл - скорость звука в материале пластины;Сл 8 л - толщина и скорость звука в ма. териале слоя, смежного ударяемому,соответственно .источники информации, принятые во внимание при экспертизе:1. Санжаровский А, Т., Методы определения механических и адгезионных свойств полимерных покрытий. Наука", М., 1974,с. 89,2. Авторское свидетельство СССР Мо 335584 кл, 0119/04 04.05 70Тираж 11 Оударственного коми"по делам изобрет035, Москва, Ж1 Подписноедэта Совета Министров СССРннй и открытий5, Рауцская наб., д, 4/5
