Система воздушного отопления

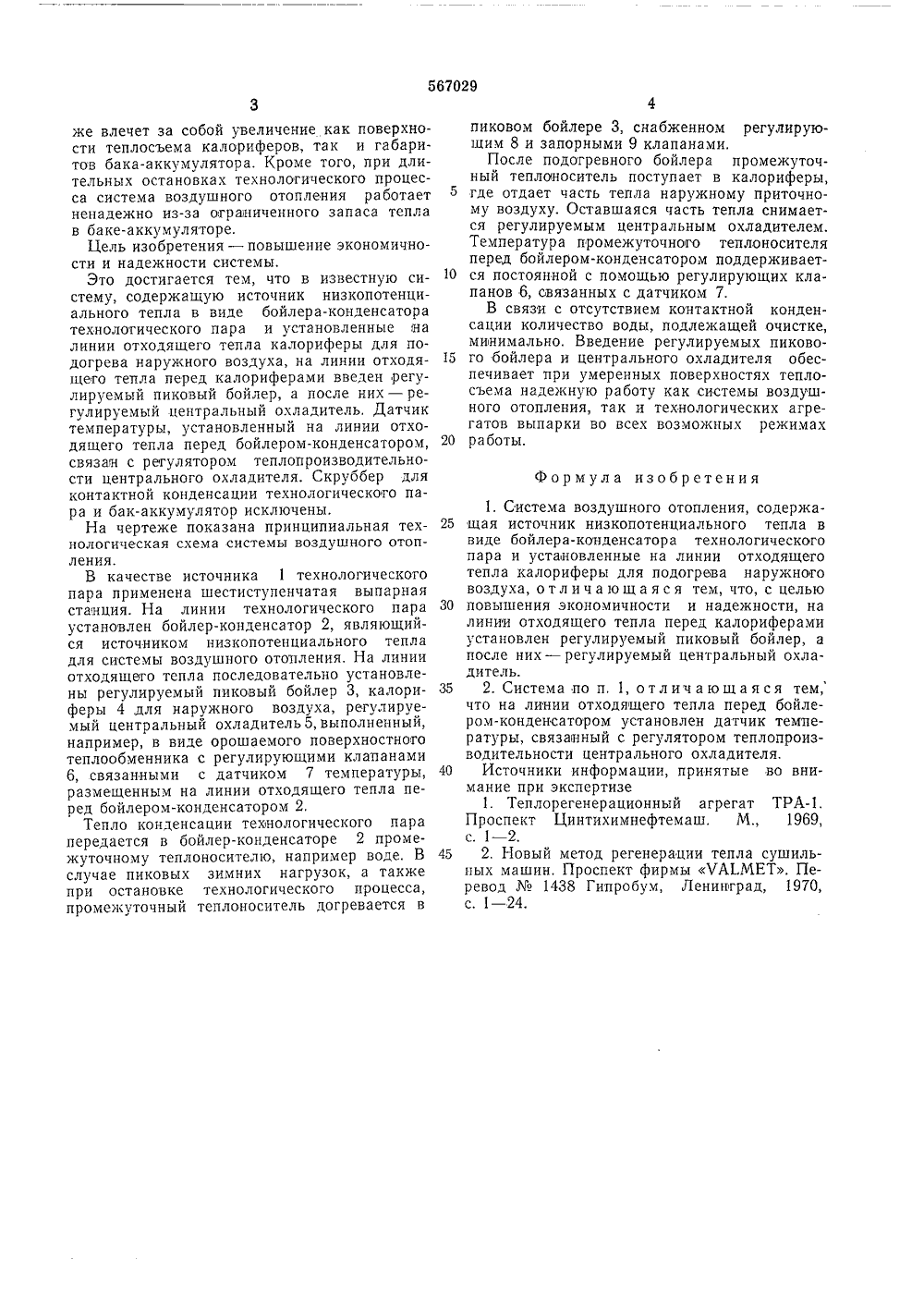

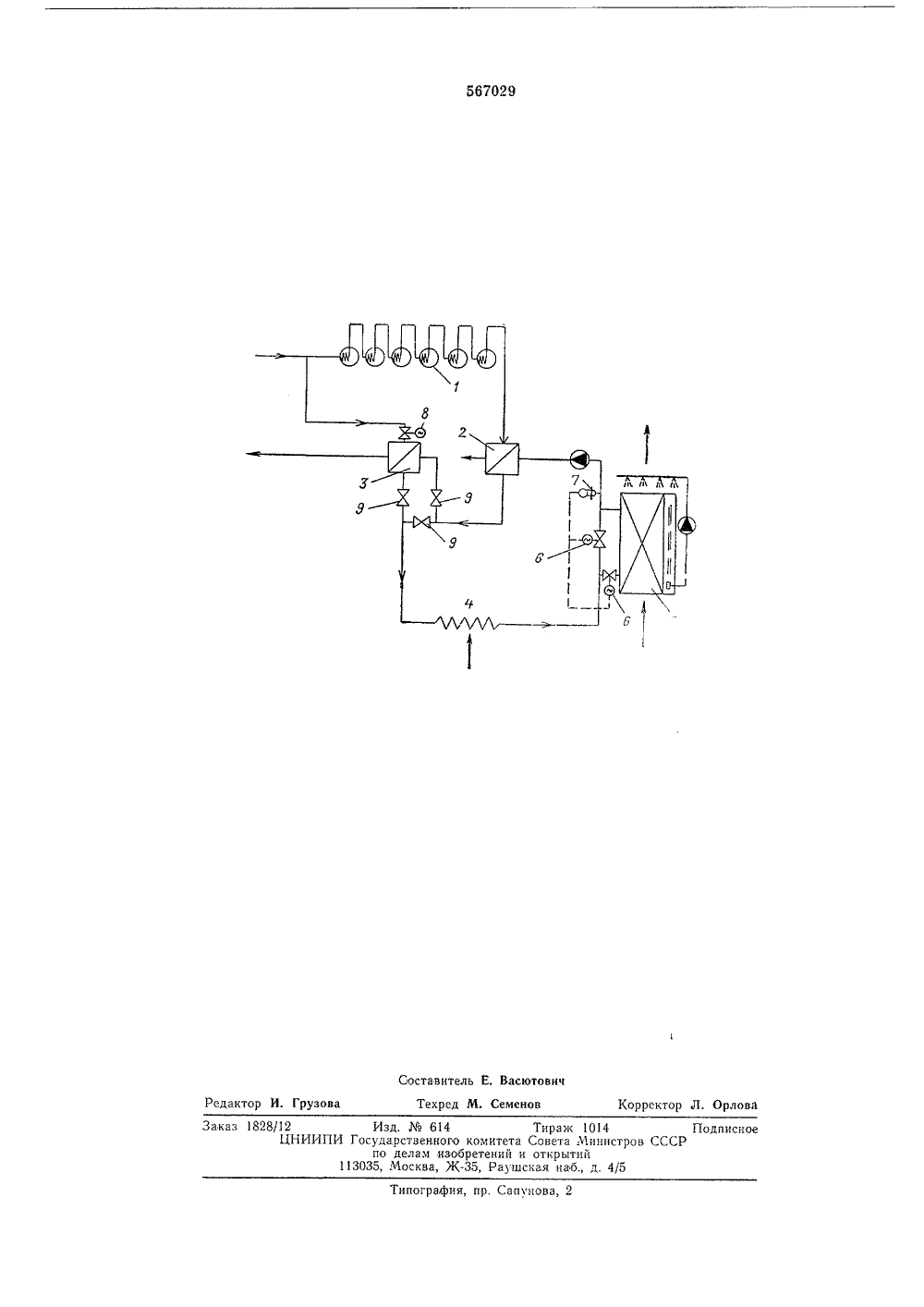

и 567029 Своз Советских Социалистических Рвстгублик(51) М асударственный комитетСонета Министров СССРпа делам изобретенийи открытий 3) Приоритетпубликовано 30.07.77. Бюллетень2 53) УДК 628,83 бликования описания 08.08.77 Дат 2) Авторы изобретения нцева, С, В иЛ.Е,Ка рин, С. И, Хазанов, 3. Н. Ру И. Тестоедов, А, Н. Малыше аучно-исследовательский и п мышленных зданий и сооруж роектирования предприятийпромышленности О. Я, Коко ефелов,(71) Заявител иментальнрственныймажной ентральныи институт п институоектно-эксп ний и Госу еллюлозноСИСТЕМА ВОЗДУШНОГО ОТОПЛЕНИ Изобретение относится к области отопления, вентиляции и кондиционирования воздуха, а именно к системам воздушного отопления с использованием вторичных энергоресурсов промышленных предприятий,5Известно устройство для нагрева приточного воздуха, содержащее на линии приточного воздуха поверхностный теплообменник-конденсатор технологического пара и подогревные калориферы, а после поверхностното теп лообменника-конденсатора на линии технологического пара - скруббер 1.Паровоздушная смесь при прохождении через поверхностный теплообменник-конденсатор отдает часть тепла конденсации приточно му воздуху, который через калорифер поступает далее в отапливаемое помещение. Остальная часть технологического пара контактным способом конденсируется в скруббере. 20При использовании этого устройства в совокупности с мощными источниками низкопотенциального технологического пара, расположенными в цехах значительной протяженности ( 1 км), возникает ряд трудностей, 25 связанных с увеличением габаритов поверхностного теплообменника, передающего тепло непосредственно приточному воздуху, транспортировкой воздуха внутри цеха и очисткой большого количества нагреваемой в скруббере воды.Известна система воздушного отопления, сдоержащая источник низ ко потенциального тепла в виде бойлера-конденсатора технологического пара и установленные на линии отходящего тепла калориферы, связанные с бойлером-конденсатором через бак-аккумулятор. На линии технологического пара находится скруббер 12.В летнее время года технологический пар отдает тепло коонденсации в скруббере, По мере снижения температуры, наружного воздуха температура воды в баке-аккумуляторе понижается, увеличивая количествоо тепла, отбираемого в бойлере-конденсаторе, Введение воды в качестве промежуточного теплоносителя позволяет транспортировать тепло на значительные расстояния.Данная система является наиболее близкой к изобретению по технической сущности и достигаемому результату.В этой системе при контактной конденсации технологического пара в скруббере образуется большое количество воды, подлежащей очистке, Использование технологического пара с температурой конденсации + 50 С и ни 567029же влечет за собой увеличение как поверхности теплосъема калориферов, так и габаритов бака-аккумулятора. Кроме того, при длительных остановках технологического процесса система воздушного отопления работаетненадежно из-за ограниченного запаса теплав баке-аккумуляторе,Цель изобретения - повышение экономичности и надежности системы.Это достигается тем, что в известную систему, содержащую источник низкопотенциального тепла в виде бойлера-конденсаторатехнологического пара и установленные налинии отходящего тепла калориферы для подогрева наружного воздуха, на линии отходящего тепла перед калориферами введен регулируемый пиковый бойлер, а после них - регулируемый центральный охладитель. Датчиктемпературы, установленный на линии отходящего тепла перед бойлером-конденсатором,связали с регулятором теплопроизводительности центрального охладителя. Скруббер дляконтактной конденсации технологического пара и бак-аккумулятор исключены.На чертеже показана принципиальная технологическая схема системы воздушного отопления.В качестве источника 1 технологическогопара применена шестиступенчатая выпарнаястанция. На линии технологического параустановлен бойлер-конденсатор 2, являющийся источником низкопотенциального тепладля системы воздушного отопления, На линииотходящего тепла последовательно установлены регулируемый пиковый бойлер 3, калориферы 4 для наружного воздуха, регулируемый центральный охладитель 5, выполненный,например, в виде орошаемого поверхностноготеплообменника с регулирующими клапанами6, связанными с датчиком 7 температуры,размещенным на линии отходящего тепла перед бойлером-конденсатором 2.Тепло конденсации технологического парапередается в бойлер-конденсаторе 2 промежуточному теплоносителю, например воде, Вслучае пиковых зимних нагрузок, а такжепри остановке технологического процесса,промежуточный теплоноситель догревается в пиковом бойлере 3, снабженном регулирующим 8 и запорными 9 клапанами,После подотревного бойлера промежуточный тепланоситель поступает в калориферы,5 где отдает часть тепла наружному приточному воздуху, Оставшаяся часть тепла снимается регулируемым центральным охладителем.Температура промежуточного теплоносителяперед бойлером-конденсатором поддерживает 10 ся постоянной с помощью регулирующих клапанов 6, связанных с датчиком 7,В связи с отсутствием контактной конденсации количество воды, подлежащей очистке,минимально. Введение регулируемых пиково 15 го бойлера и центрального охладителя обеспечивает при умеренных поверхностях теплосъема надежную работу как системы воздушного отопления, так и технологических агрегатов выпарки во всех возможных режимах20 работы. Формула изобретения1. Система воздушного отопления, содержа 25 щая источник низкопотенциального тепла ввиде бойлера-конденсатора технологическогопара и установленные на линии отходящеготепла калориферы для подогрева наружноговоздуха, отличающаяся тем, что, с целью30 повышения экономичности и надежности, налинии отходящего тепла перед калориферамиустановлен регулируемый пиковый бойлер, апосле них - регулируемый центральный охладитель.35 2. Система по п, 1, о тл ич а ю щ а я с я тем,что на линии отходящего тепла перед бойлером-конденсатором установлен датчик температуры, связанный с регулятором теплопроизводительности центрального охладителя,40 Источники информации, принятые во внимание при экспертизе1. Теплорегенерационный агрегат ТРА,Проспект Цинтихимнефтемаш, М., 1969,с. 1 - 2,45 2, Новый метод регенерации тепла сушильных машин. Проспект фирмы ЧА 1.МЕТ, Перевод1438 Гипробум, Ленинград, 1970,с. 1 - 24.567029 Составитель Е. Васютович Техред М. Семенов Редактор И. Грузова Корректор Л. Орлова Типография, пр. Сапунова, 2 Заказ 1828/12 Изд. Мз 614 Тираж 104 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
