Стоподержатель к компрессионнодистракционному аппарату
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

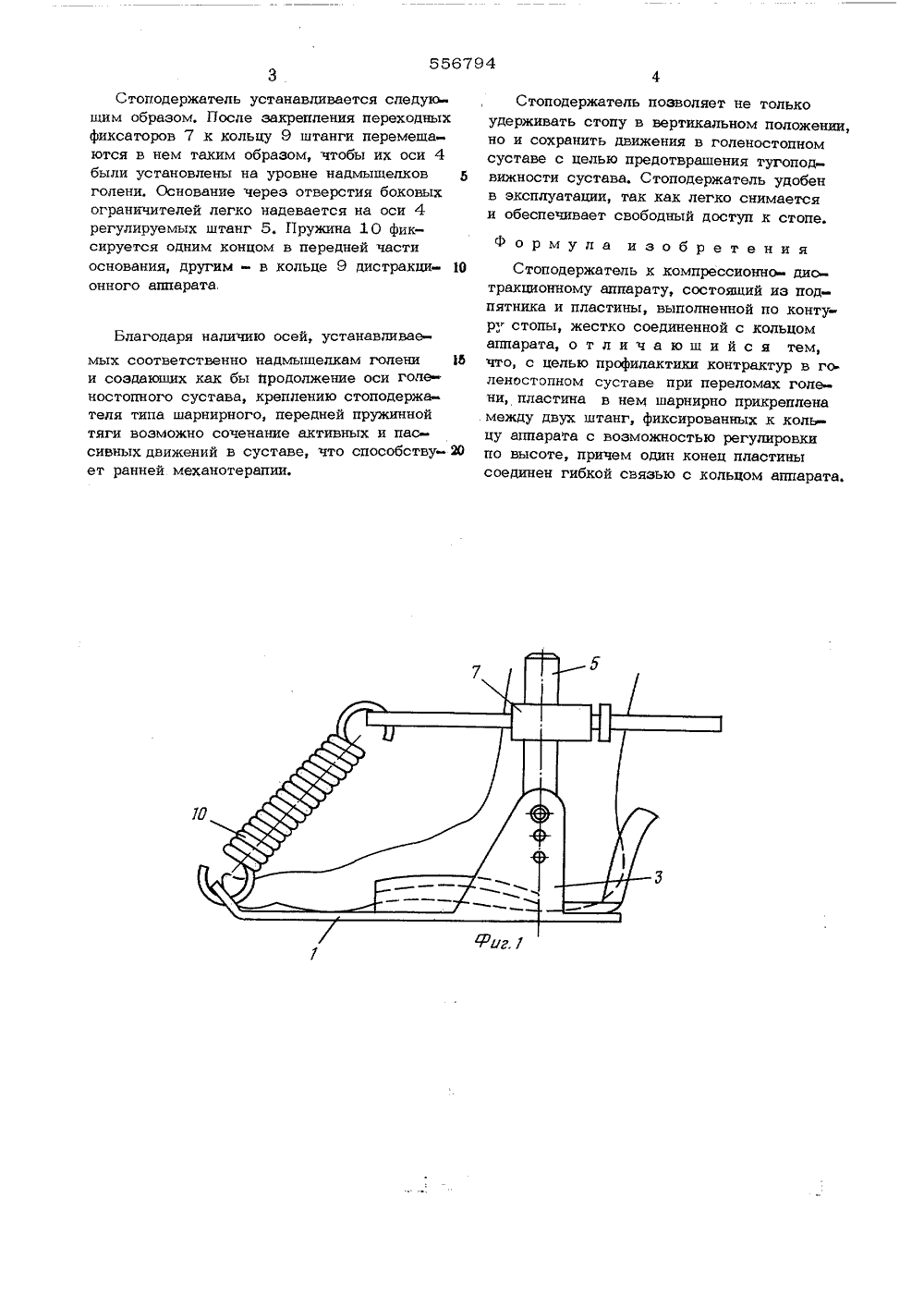

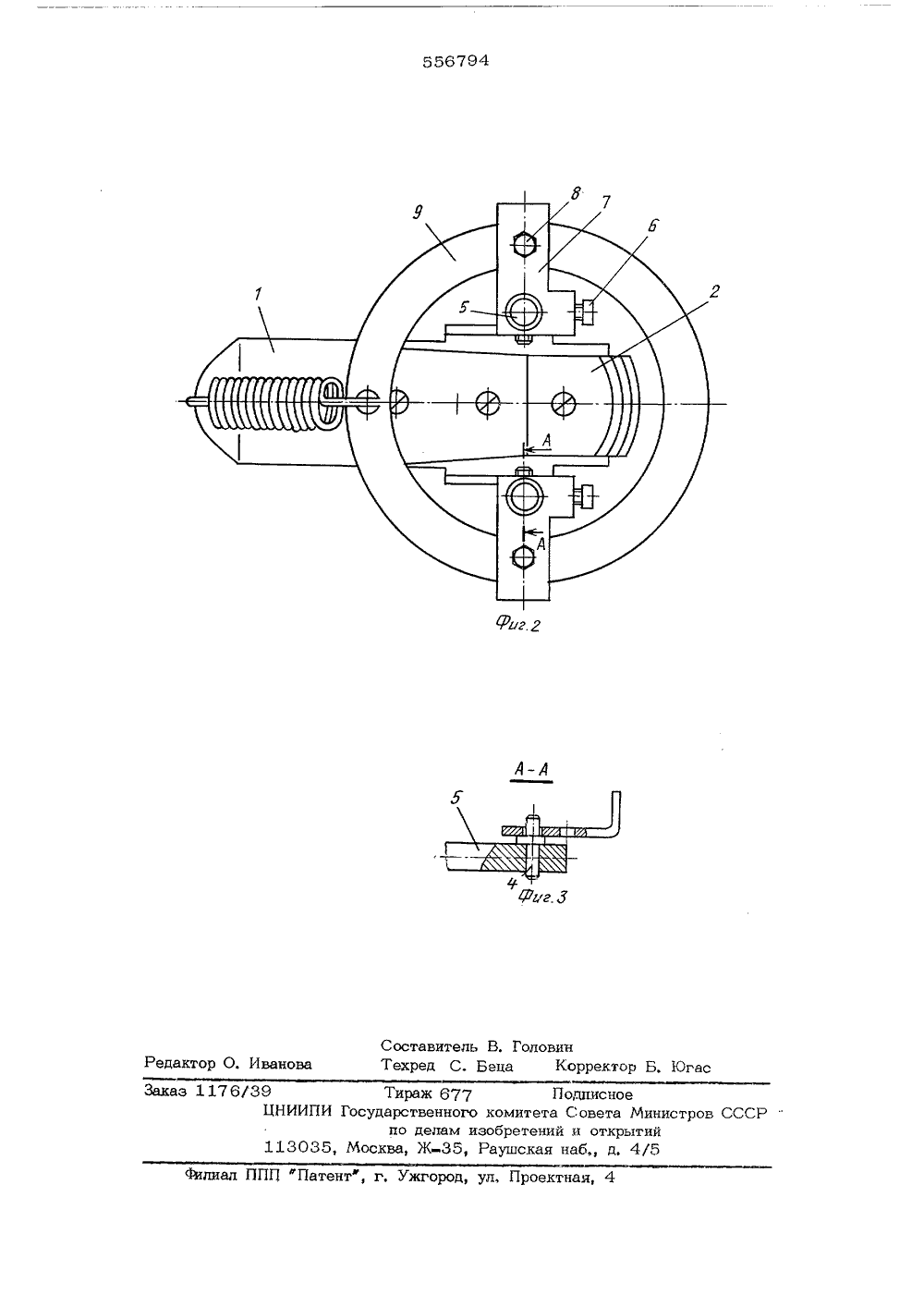

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистицескихРеспублик) Заяв 6 исоединением заявкиГоаударствеииый комитет Совета Мииистров СССР оо делам изаоретеиий и открытий2 мею- ртопегается тем, что шарнирно прикфиксированных ожностью регуодин конец пла и, сохтаве именею с кольцом подержательже, вид сверху; г. 2. ви О наИзвестны стоподержонно-дистракционномушие подпятйик и пластиконтуру стопы, жесткоцом аппарата. ели к компрессицпарату содержа- , выполненную по единенную с кольНедостаток такихстоит в том, что вфиксации невозможнь стоподержателеи сезультате жесткой т движения в голеноо приводит к тугопод;невозможности провезиотерапевтических стопном сус вижности сус дениа лечебны процедур.Целью из ка контрактур переломах го та ретения является профилактив голеностопном суставе при 25 ени. Изобретение относится к области пины, а именно к травматологии и дии, и предназначено для удержания в функционально выгодном положени раняя движения в голеностопном су при операциях на костях голени с п нием компрессионно-дистракционных ратов. Поставленная цель дост пластина в стоподержателе реплена между двух штанг,к кольцу аппарата с возм лировки по высоте, причем тины соединен гибкой связ аппарата. На фиг. 1 изображен ст д сбоку; на фиг. 2 - то фиг. 3 - сечение А-А фСтоподержатель имеет основание в видепластины 1, выполненной по контуру стопы,подпятник 2, выполненный в виде желобапо контуру пятки, регулируемый перемешьнием по прорези на основании стоподержателя. Боковые ограничители 3 нижней частью жестко крепятся на основании стоподержателя и через отверстие в верхнейчасти надеваются на ось 4, Оси запрессованы в регулируемых штангах 5, закрепленных болтом 6 в переходных фиксаторах7. Переходные фиксаторы с помощью болта8 крепятся на проксимальном кольце 9аппарата, 556794Стоподержатель устанавливается следующим образом. После закрепления переходных фиксаторов 7 к кольцу 9 штанги перемещаются в нем таким образом, чтобы их оси 4 были установлены на уровне надмышелков голени. Основание через отверстия боковых ограничителей легко надевается на оси 4 регулируемых штанг 5. Пружина 10 фиксируется одним концом в передней части основания, другим - в кольце 9 дистракци онного аппарата,Благодаря наличию осей, устанавливаемых соответственно надмыщелкам голени 1 б и создающих как бы Продолжение оси голеностопного сустава, креплению стоподержателя типа шарнирного, передней пружинной тяги возможно соченание активных и пассивных движений в суставе, что способству- Ю ет ранней механотерапии. Стоподержатель позволяет не только удерживать стопу в вертикальном положении, но и сохранить движения в голеностопном суставе с целью предотвращения тугоподвижности сустава, Стоподержатель удобен в эксплуатации, так как легко снимается и обеспечивает свободный доступ к стопе.Формула изобретенияСтоподержатель к компрессионно- дистракционному аппарату, состоящий из подпятника и пластины, выполненной по конту рстопы, жестко соединенной с кольцом аппарата, о т л и ч а ю ш и й с я тем, что, с целью профилактики контрактур в голеностопном суставе при переломах гольни, пластина в нем шарнирно прикреплена между двух штанг, фиксированных к коль цу аппарата с возможностью регулировки по высоте, причем один конец пластины соединен гибкой связью с кольцом аппарата.ловин Корректор Составитель В.Техред С. Беца актор О. Иван Заказ 6/39ЦНИИ ров СССР Филиал ПП тент", г, Ужгород, ул, Проектная,Тираж 677 И Государственного ком по делам изобр 5, Москва, Ж, РаушПодписноеета Совета Миниений и открытийкая набд, 4/5
