Регулятор давления

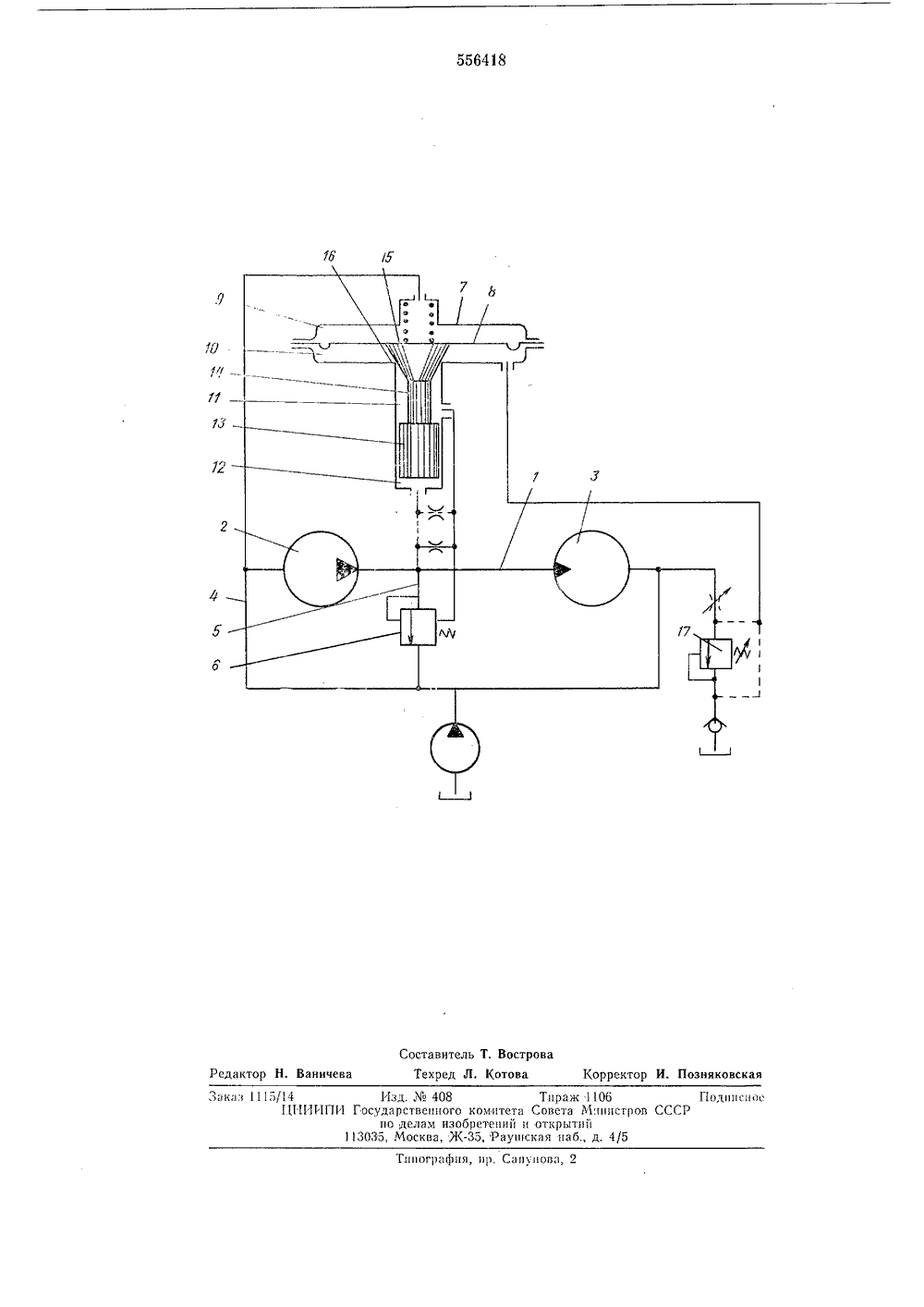

,1 ц 556418 ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских СоциалистическихРеспублик 61) Дополнительное 22) Заявлено 02.04.7с присоединение авт, свнд-ву 21) 1904187/06 51) М КлС 050 16/00Г 16 К 1710 Е 15 В 11/10 явки-овета Министров СССРло делам изобретений К 621 646 088.8) публнковано 30.04.77. Бюллетснь16Дата опубликования описания 10.06,77 н откры) Авторы изобретения ков и Ю. В, Коваль. Никитин, А. И. Алеев, Н, М ститут горного дела им, А. А(71) Заявите инског Р ДАВЛЕНИЯ 54) РЕГ изменение уровня е влияет на быстГосударственный комитетрнорнтст Изобретение относится к гидроприводам с замкнутым контуром циркуляции.Известен регулятор давления в,напорной линии гидропривода с замкнутым контуром циркуляции, включающим гидропередачу, напорная и сливная линии которой связаны перепускной линией через предохранительный клапан 11.В известном регуляторедавления в сливной линии нродействие клапана,С целью повышения быстродействия в описываемом регуляторе давления используется давление в сливной линии в качестве управляющего сигнала, для чего установлен подпружиненный двухкамерный мембранный элемент, к надмембранной полости которого подключен управляющий клапан, состоящий из камеры питания и камеры управления, разделенных подвижным затвором, жестко укрепленным на штоке заслонки мембранного элемента, причем камера питания соединена с выходом предохранительного клапана и через седло сообщается с подмембранной полостью, камера управления соединена с напорной линией и через перепускную линию - с входом предохранительното клапана, а на сливной линии гидропривода установлен регулируемый чувствительный элемент, причем подмембранная и надмембранная камеры сообщены с линией слива соответственно до и после чувствительного элемента.На чертеже дана схема предложенного регулятора давления в напорной линии гидро привода с замкнутым контуром циркуляции.Регулятор давления установлен в напорнойлинии 1 гндропривода с замкнутым контуром циркуляции, включающим гидропередачу, содержащую насос 2 и,гндромотор 3, напорная 1 О и сливная 4 линии которых связаны перепускной линией 5 через предохранительный клапан б.Регулятор давления снабжен подпружиненным двухкамерным мембранным элементом 7 5 с мембраной 8, к надмембранной полости 9 которого подключена сливная линия 4 гидропередачи, а к подмембранной полости 10 - управляющий клапан, состоящий из камеры питания 11 и камеры управления 12, разделенных по- О движным затвором 13, жестко укрепленным наштоке 14 посредством конуса 15 заслонки мембранного элемента. Камера питания 11 соединена с выходом предохранительного клапана б и через седло 16 сообщается с подмембранной 5 полостью 10, а камера управления соединенас напорной линией 1 и через перепускную линию 5 - с входом предохранительното клапана б, На сливной линии 4 установлен чувствительный элемент, например, напорный клапан э 17, вход которого сообщен с надмембраннойполостью, а выход - с подмембранной полостью. При работе гидропривода затвор 13 конусом 15 будет прижат к седлу 16 до тех пор, пока давление в напорной линии 1 не достигнет величины, при которой усилие отжима станет равным усилию прижима, При дальнейшем по- вышении давления произойдет последовательное сообщение полостей 9 и 10. При быстром возрастании нагрузки на гидромоторе 3 до предельно допустимой происходит падение давления в линии 4 ирасхода через напорный клапан 17 из-за повьппения утечек в насосе 2 и гидромоторе 3 и появления расхода на упругую деформацию жидкости и трубопроводов в линии 1. Падение давления и расхода через клапан 17 вызывает падение перепада давлений на мембране 8 и приводит к снижению усилия прижима конуса 15 к седлу 16. Это вызывает более быстрое открытие затвора 13 и клапана 6, чем в обычных клапанах. Известно, что в переходном процессе при открытии предохранительного клапана вслед за забросом давления в напорной линии, вызванным запаздыванием клапана, происходит спад давления ниже уровня давления при установившемся режиме раооты клапана. В описываемом регуляторе спад давления после открытия клапана также будет значительно меньшим, поскольку открытие клапана вызывает повышение давления в сливной линии 4, увеличение расхода через напорный клапан 17 и перепада давления на мембране, а следовательно, повышение быстродействия регулятора. 5 10 20 25 30 35 40 Формула изобретения 1, Регулятор давления в напорной линии гидропривода с замкнутым контуром циркуляции, включающим гидропередачу, напорная и сливная линии которой связаны перепускной линией через предохранительный клапан, отл и ч а ю щ и й с я тем, что, с целью использования давления в сливной линии тидропривода, изменяющегося в переходном процессе, при срабатывании предохранительного клапана, в качестве управляющего сигнала, регулятор снабжен подпружиненным двухкамерным мембранным элементом, к надмембранной полости которого подключена сливная линия гндропередачи, а к подмембранной полости подключен управляющий клапан, состоящий из камеры питания и камеры управления, разделенных подвижным затвором, жестко укрепленным на штоке заслонки мембранного элемента, причем камера питания соединена с выходом предохранительного клапана и через седло сообщена с подмембранной полостью, а камера управления соединена с напорной линией и через перепускную линию - с входом предохранительного клапана.2. Регулятор по п. 1, отличающийся тем, что, с целью формирования управляющего сигнала по перепаду давлений с разным уровнем срабатывания предохранительного клапана, на сливной линии тидропривода установлен регулируемый чувствительный элемент, например, напорный клапан, причем подмембранная и надмембранная камеры сообщены с линией слива соответственно до и после чувствительного элемента.Источники информации, принятые во внимание при экспертизе:1. Нудгозга 11 с ТгапзпиЫопз, каталог фирмы ФРГ Яаиег ипд Бойп, 1968, с. 8 - 9.Рсдакт орректор И. Позияковская Ваиичева раж 110 бета Министроврытийпаб., д, 4/5 п 1 ография, пр. Сапунова, 2 Заказ 1115/14111-1 ИИП Из Госуда по 13035,.408 ственного коделам изобре осква, ЖТ гнтета Сов ений и от Р а у инска я
