Устройство для регулирования технологических параметров

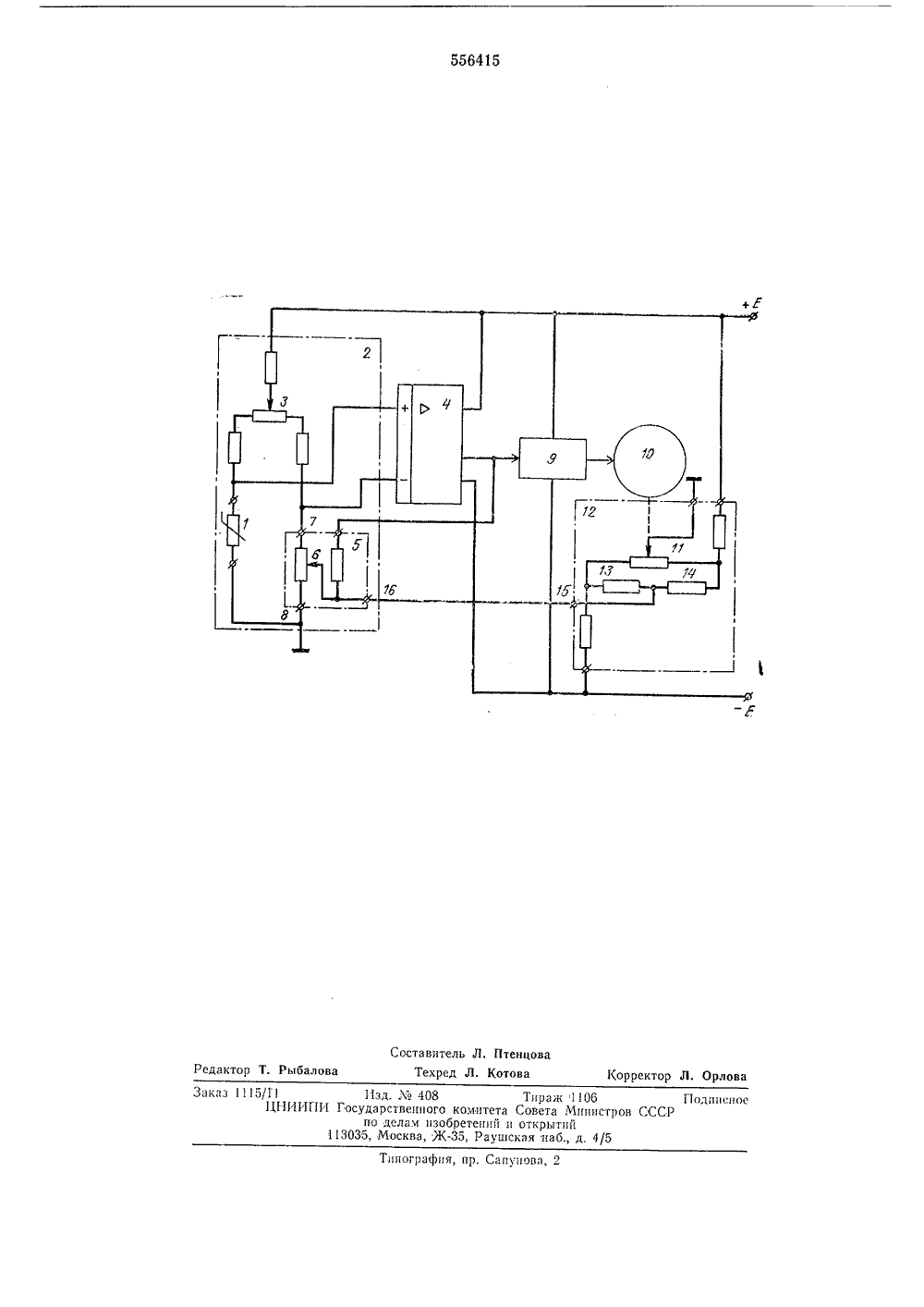

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ 111 5564 Б Союз Советских Социалистических. свнд 1) М. Кл.2 05 В 11/36 05 Р 22/00 02,75 (21) 2102175/24 влсн нснием заявки Ь с присосГосударственный комитет Совета Министров СССР 621.555 (088,8) 53) зобретений Опубликовано 30.04.77. Вюллстснь16 Дата опубликования описания 10.06,77 рытнВ. Н, Григорьев и Н, И, Коровин ециальное конструкторское бюро по приборостроению и средствам автоматизацииГУЛ И РОВАН ИЯ ТЕХНОЛОГИЧЕСКИАРАМЕТРОВ 54) УСТРОЙСТВО Д техническим решением я регулирования техноИзобретение относится к элементам электронной автоматики и может быть использовано в системах автоматического управления технологическими.процессами и в системах кондиционирования воздуха в качестве пропорционального регулирующего устройства.Известные устройства содержат последовательно соединенные измерительный мост, усилитель, охваченный отрицательной обратной связью, релейный трехпозиционный усилитель, исполнительный механизм, с валом которого кинематически соединен задатчик обратной связи по положению, и источник питания 11.В известных устройствах в качестве блока отрицательной обратной связи используется задатчик обратной связи, включенный в плечо измерительного моста. При этом необходимо иметь два источника питания, один - для питания измерительного моста, другой - для создания начального смещения - минимальной зоны нечувствительности.Эти устройства не позволяют изменять зону пропорциональности в широких пределах, так как зона нечувствительности остается постоянной при изменении зоны пропорциональности, что ведет к частым срабатываниям исполнительного двигателя и быстрому износу последнего.Наиболее близкимявляется устройство дл логических параметров, содержащее измерительный мост, выходная диагональ которогоподключена к усилителю постоянного тока сблоком обратной связи, включенным в плечоизмерительного моста трехпозиционный олокуправления, к выходу которого подключен исполнительный двигатель, с валом которого кинематическп соединен задгтчик второго блокаобратной связи, и источник питания 21.Недостаток известного устройства состоит втом, что для изменения зоны пропорциональности в широких пределах применены два реостата с подвижными контактами, прн этомодин из реостатов используется как ослабитель15 сигнала на входе усилителя, что приводит куменьшению помехоустойчивости, а следовательно надежности. Кроме того, это усложняетустройство и уменьшает его надежность. Наличие нескольких источников питания также20 усложняет устройство и приводят к утечкам ивзаимным наводкам от различных источниковпитания,Целью изобретения является повышение надежности и упрощение устройства.25 Это достигается тем, что диагональ питанияизмерительного моста и подключена к источнику питания через второй блок обратной связи.Схема устройства для регулирования технологических параметров изображена на черте 30 же,,3Датчик 1 включен в одно из плеч измерительного моста 2 с задатчиком 3. Выходная диагональ измерительного моста с задатчиком 3 подключена к усилителю 4 постоянного тока. Блок 5 обратной связи усилителя постоянного тока выполнен на реостате 6 с зажимами 7, 8, включен в плечо измерительного моста 2. Последовательно с усилителем постоянного тока включен трехпозицнонный блок управления 9, к выходу которого подключен исполнительный двигатель 10. С валом исполнительного двигателя 10 кинематически соединен задатчик 11 второго блока 12 обратной связи. Задатчик 11 включен в качестве плеча в блок 12 обратной связи, выполненный в виде моста, другими плечами которого являются резисторы 13, 14. Диагональ питания измерительного моста 2 подключена к источнику питания через блок 12 обратной связи. Через зажим 15 блока 12 обратной связи к источнику питания подключен зажим 16 блока 5 обратной связи.Устройство работает следующим образом, При разбалансе измерительного моста 2 сигнал, пропорциональный отклонению от заданного задатчиком 3 значения, с усилителя 4 постоянного тока поступает на вход трехпозиционного блока управления 9, который приводит в действие исполнительный двигатель 10, перемещающий задатчик 11 блока 12 обратной связи. Сигнал с блока 12 обратной связи поступает на блок 5 обратной связи усилителя 4 постоянного тока и компенсирует сигнал с выхода последнего.Изменяя величину коэффициента отрицательной обратной связи блока 5 перемещением подвижного контакта реостата 6, синхронно с изменением зоны пропорциональности изменяют зону нечувствительности устройства.При этом зона нечувствительности изменяется,не ослаблением сигнала на входе устройства, а введением отрицательной обратной связи, что приводит к увеличению помехоустойчивости, а следовательно надежности.В устройстве достигается синхронное изменение зоны нечувствительности и зоны пропорциональности с помощью блока обратной связи, выполненного на одном реостате, имеющем подвижный контакт, что более надежно и просто по сравнению с известными.Применение одного источника постоянноготока для питания устройства упрощает его и повышает надежность, так как уменьшается количество источников, снижаются утечки между блоками устройства за счет применения 10 одного источника питания и наводки, которыесуществуют при нескольких развязанных источниках питания.Вероятность безотказной работы за время2000 час составляет не менее 0,98.15Формула изобретения20 Устройство для регулирования технологических параметров, содержащее измерительный иост, выходная диагональ которого подключена к усилителю постоянного тока с блоком обратной связи, включенным в плечо измеритель ного моста, трехпозиционный блок управления,к выходу которого подключен исполнительный двигатель, с валом которого кинематически соединен задатчик второго блока обратной связи, и источник питания, отличающееся 30 тем, что, с целью повышения, надежности иупрощения устройства, диагональ питания измерительного моста подключена к источнику питания через второй блок обратной связи.35 Источники информации, принятые во внимание при экспертизе:1. Регулятор температуры полупроводниковый пропорциональный ПТРВ-П, В каталоге Приборы, средства автоматизации и системы 40 управления. Т. 7, ЦНИИТЭИ приборостроения 581911, М., 1968,2. Автоматические приборы, регуляторы иуправляющие машины. Под ред, Б. Д. Кошар- ского. М., Машиностроение, 1968, с. 678 - 45 680.556415 Составитель Л. Птенцоваедактор Т. Рыбалова Техред Л. Котова Корректор Л Орло аказ 11 5/11ЦНИИ ПоднисноСССР пография, пр. Сапунова, 2 1 Ьд Уо 408 Государственного по делам изо 13035, Москва, Ж
