Устройство для отбражения информации

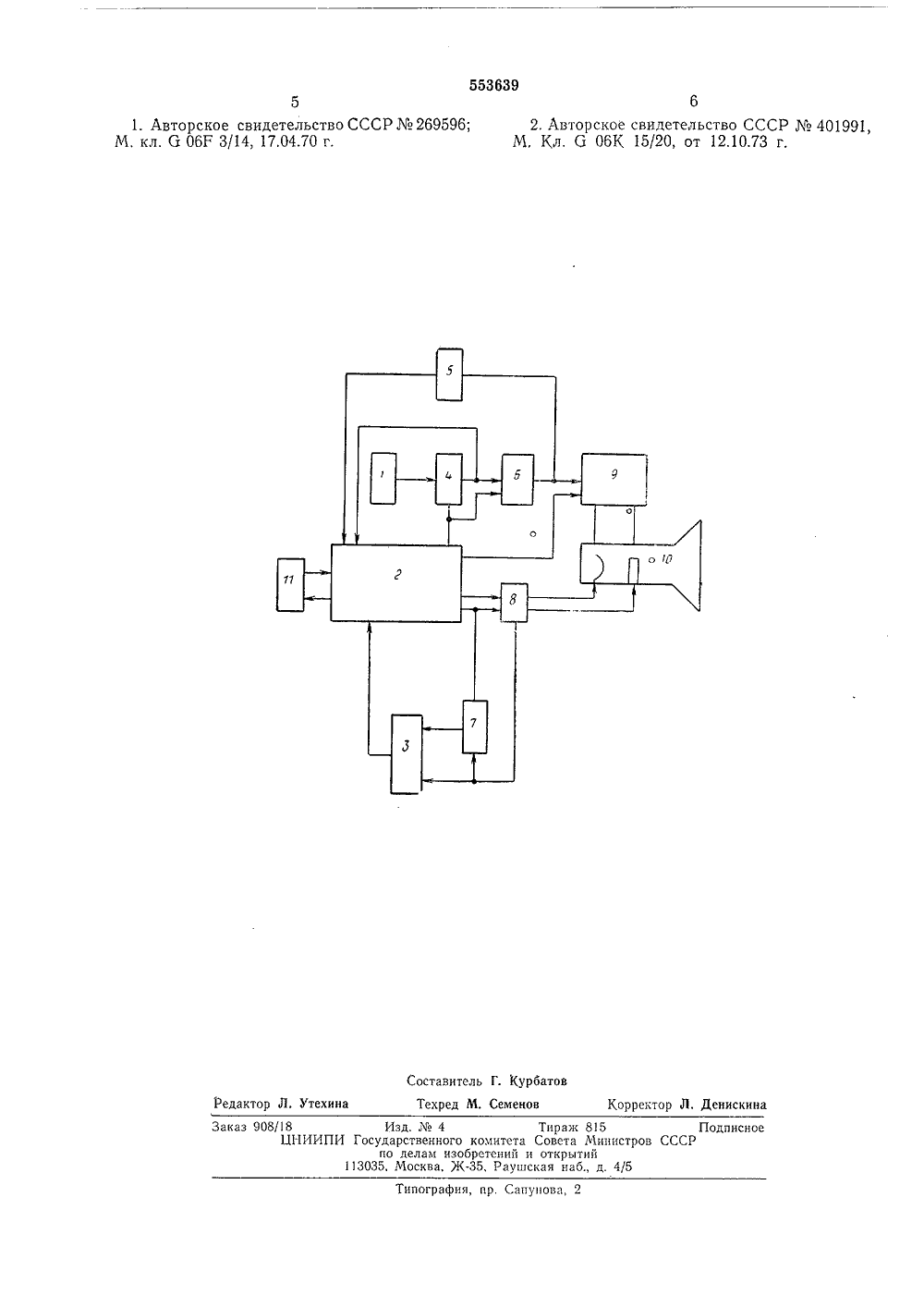

п 11553639 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Сациаиистическик Республик(51) М. Кл.2 б 06 К 15 соединением заявки ,в Государственный комитет Совета Министров СССР аа делам изооретений 23) Приоритетпубликовано 05,04,77, Бюллетень М 1 ата опубликования описания 25.05.77(088.8) и открыт 4) УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМА Это позвол ражения на э повысить над На чертеже жепного устро Устройство стоты 1, блок ИЛИ 3, блок 4, элемент за,30 6, элемент упатить срыв пзобслучайных сбоях и ойства.блок-схема предлояет предотврсране приежность устрприведенайства.содержит геуправленияисключениядержки 5, втравляемой з ератор нпзкои ча, первый элемент первого импульса рой элемент ИЛИ, адержкп 7, генераИзобретение относится к области автоматики и вычислительной техники и может быть использовано для вывода алфавитно-цифровой информации на экран электроннолучевой трубки (ЭЛТ).Известно устройство для отображения информации, содержащее дешифратор, блок памяти, блок управления, регистр микрокоманд, логический блок модуляции луча, пороговый элемент и линеаризирующую отклоняющую систему, обмотки управления которой подключены к цифро-аналоговым преобразователям, линеаризирующие обмотки подключены через диоды, к источнику опорного напряжения, а обмотки обратной связи - к логическому блоку модуляции луча и блоку управления 1).Недостатком этого устройства является неустойчивость изображения из-за случайных сбоев, приводящих к срыву изображения.Известно также устройство для отображения информации 2, (прототип), котороесодержит последовательно соединенные блок памяти, блок управления, связанный с блоком координатного отклонения луча, генератор символов и ЭЛТ, соединенную с блоком координатного отклонения луча.Недостаточная надежность работы такого устройства в условиях с повышенной вероятностью сбоев обусловлена отсутствием средств защиты от сбоев и средств автоматического запуска процесса отображения,Цель изобретения - повышение надежности устройства, достигается тем, что предло женное устройство содержит элемент задержки, последовательно соединенные генератор низкои частоты, блок исключения первого импульса и второй элемент ИЛИ, а также последовательно соединенные элемент управо ляемой задержки и первый элемент ИЛИ,Блок управления подключен к элементу задержки, связанному с вторым элементом ИЛИ, блоку исключения первого импульса, первому элементу ИЛИ, элементу управляемой задержки и второму элементу ИЛИ, соединенному с блоком координатного отклонсния луча, а генератор символов соединен с элементом управляемой задержки и первым элементом ИЛ 1 Л.10 15 20 25 30 35 40 45 50 дд 60 65 тор символов 8, блок координатного отклонения луча 9, ЭЛТ 10 и блок памяти 11.Устройство работает следующим образом.Генератор 1 вырабатывает импульсы, поступающие на вход блока исключения первого импульса 4. По второму импульсу блок 4 выдает сигнал установки,в исходное состояние блока управления 2 и сигнал конца кадра через второй элемент ИЛИ 6 на блок координатного отклонения луча 9 и элемент задержки 5. По этому сигналу блок 9 устанавливает луч ЭЛТ 10 на первое знакомство. Выходной сигнал элемента задержки 5 запускает цикл отображения кадра информации, в течение которого отображаются все символы на экране.После отображения последнего символа блок управления 2 выдает сигнал конца кадра, который через элемент ИЛИ поступает на блок координатного отклонения луча 9 и на элемент задержки 5. Сигнал с выхода элемента задержки 5 поступает на вход блока управления 2.каксигнал начала кадра, после .чего начинается новый цикл отображения кадра информации.Каждьги символ отображается следующим образом, По сигналу начала кадра для первого символа, а затем по сигналу конца символа с генератора символов 8 для всех последующих символов блок управления 2 выбирает очередной символ из блока памяти 11 и выдает его в сопровождении сигнала начала символа на генератор символов, Последний формирует управляющие сигналы для написания символа на экране ЗЛТ 10 (отклоняющие напряжения или токи и сигналы подсвета луча) в соответствии с поступившим кодом символа. 11 осле написания символа генератор 8 выдает через элемент ИЛР 1 на блок управления 2 сигнал конца символа, который одновременно является для блока управления 2 командой на отооражешю очсредного символа.По этому сигналу блок управления 2 выдает на блок координатного отклонения луча 9 сигнал перевода луча на новое знакоместо, и начинается цикл отображения нового символа.В предлагаемом устройстве предусмотрено также восстановление процесса отображения при его прерывании на любом шаге.При остановке цикла отображения символа в генераторе 8 не формируется сигнал конца символа. В этом случае запрос на формирование очередного символа формирует элемент управляемой задержки 7, сигнал с выхода которого через элемент ИЛИ 3 поступает на блок управления 2. Запрос вырабатывается в случае, если время отсутствия сигнала конца символа с генератора 8 превышает время написания самого сложного символа. Если генератор 8 формирует сигнал конца символа своевременно, то этот сигнал производит сброс элемента управляемой задержки 7. При остановке цикла отображения символа или кадра процесс отображения восстанавливается блоком исключения первого импульса 4,Блок 4 формирует выходной сигнал при поступлении на его вход двух и более импульсов от генератора 1 в промежутке между сигналами конца кадра, вырабатываемыми в блоке управления 2. Период следования импульсов с генератора 1,выбран больше времени формирования самого сложного кадра изображения, поэтому при нормальной работе на установку блока 4 в исходное состояние поступает не менее одного сигнала конца кадра между очередными импульсами генератора 1, Если процесс отображения останавливается, то сигналы конца кадра отсутствуют и создаются условия для формирования выходного сигнала блоком 4 для принудительного запуска цикла отображения кадра информации.Выходной сигнал блока 4 формируется только при нарушениях в работе устройства, что позволяет использовать этот сигнал для автоматической установки устройства в исходное состояние, в частности при включении устройства.Наличие генератора низкой частоты, блока исключения первого импульса и управляемого элемента задержки значительно повышают устойчивость изооражения при случай. ных сбоях, При этом повышается надежность устройства за счет уменьшения времени восстановления его работоспособности и снижения числа отказов, а также обеспечивается возможность работы устройства в более жестких климатических и механических условиях,Формула изобретенияУстройство для отображения информации, содержащее последовательно соединенные блок памяти, олок управления, связанный с блоком координатного отклонения луча, генератор символов и электроннолучевую трубку, соединенную с блоком координатного отклонения луча, отличающееся тем, что, с целью повышения надежности устроиства, оно содержит элемент задержки, последовательно соединенные генератор низкой частоты, блок исключения первого импульса, и второй элемент ИЛИ, а также последовательно соединенные элемент управляемой задержки и первый элемент ИЛИ; причем блок управления подключен к элементу задержки, связанному со вторым элементом ИЛИ, блоку исключения первого импульса, первому элементу ИЛИ, элементу управляемой задержки и второму элементу ИЛИ, соединенному с блоком координатного отклонения луча, а генератор символов соединен с элементом управляемой задержки и первым элементом ИЛИ.Источники информации, принятые во внимание при экспертизе:553639 5 6 1. Авторское свидетельство СССР Мв 269596; 2. Авторское свидетельство СССР 1 хв 401991,М. кл. б 061. 3/14, 17,04.70 г. М, Кл, б 06 К 15/20, от 12.10.73 г.Составитель Г. Курбатов Техред М. Семенов Корректор Л. Дениски Редактор Л. Утехи Тираж 815комитета Совета Министров СССбретений и открытий-35, Раушская наб., д, 4/5 Изд. г 1 а 4 ПИ Государственног по делам из 113035, Москва, Ж
