Способ трансформации поперечной записи звука в интенсивную

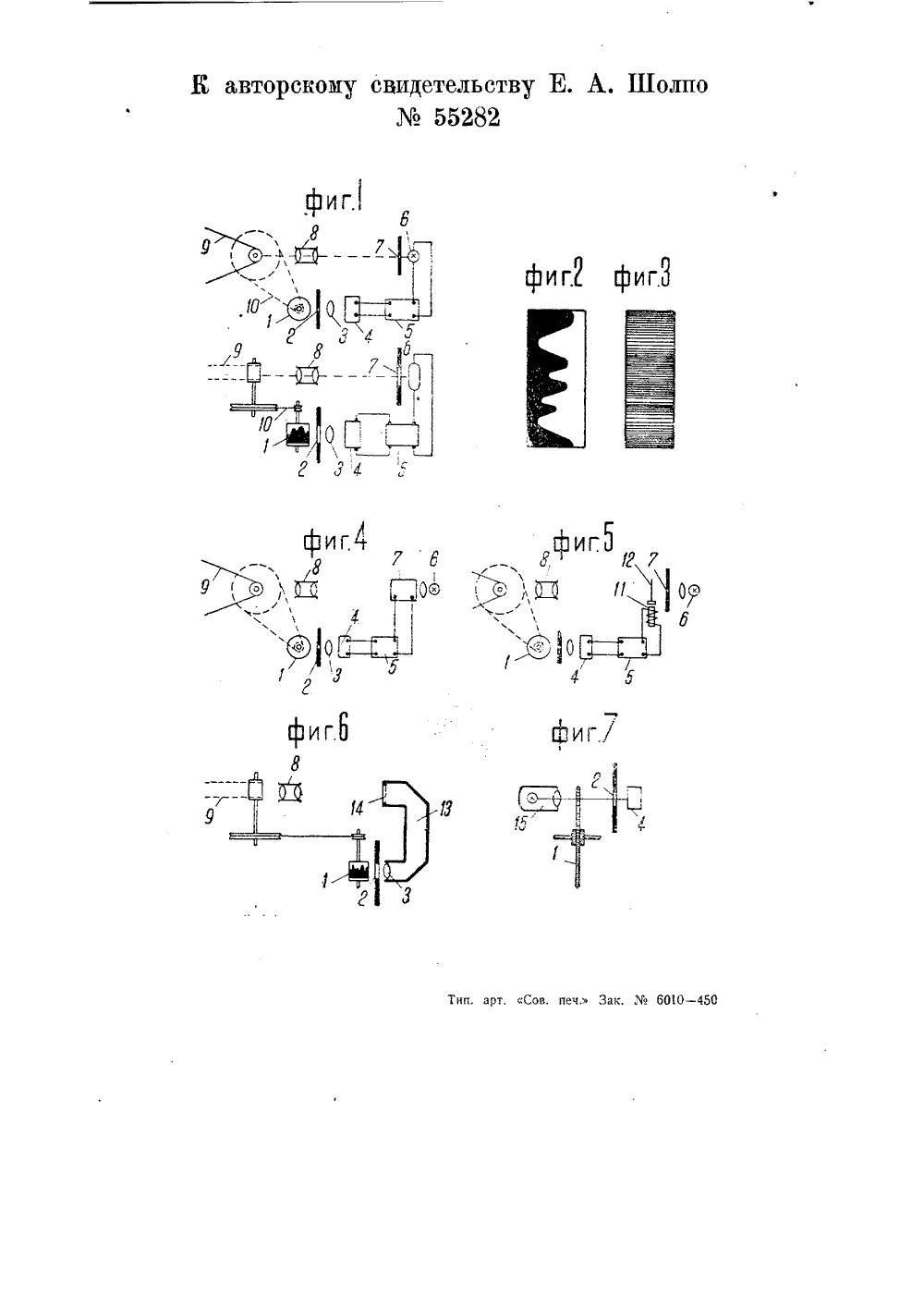

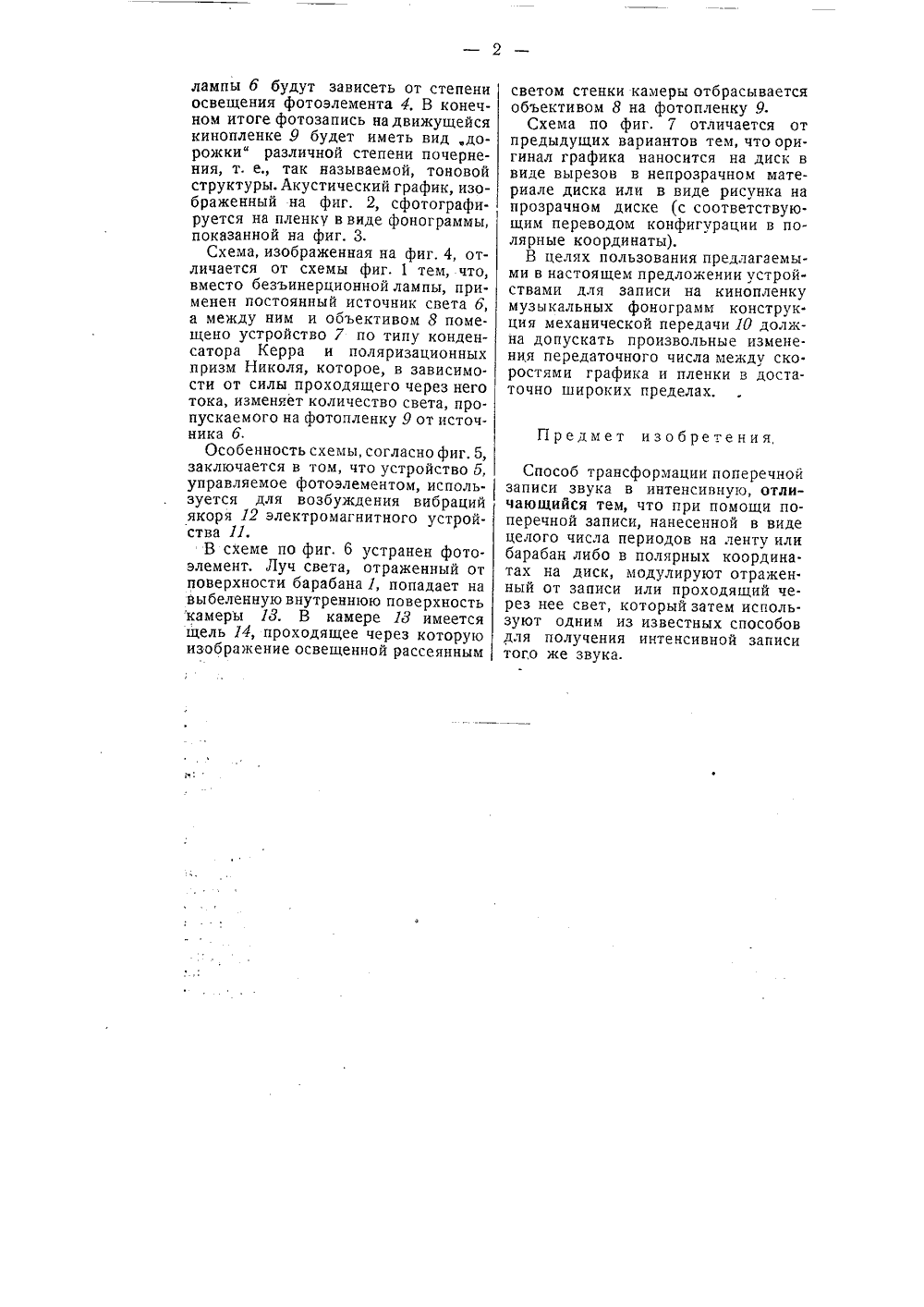

5528 Класс 42 д ОПИСА ХОМУ СВИДЕТЕЛЬСТ Зарегистрировано е Бюро последчюще,с регистрациибретений Госплана при СНК СССР Шолп ечной записиую чл мации попе в интенсивн Способ тр за Ме 2974/1943939 года. о 20 ыая 1936 года в НК Опубликовано 31 июля я дБе од записанвы гая тСуществующие устройства для нанесения на кинопленку искусственной фонограммы с графических оригиналов могут давать на кинопленке трансформацию оригинала трех родов: 1) фотографическое уменьшение масштаба, 2) изменение соотношения между ординатами и абсциссами (сжатие или растяжение по оси времени) и 3) превращение замкнутого периодаили небольшого целого числа периодов в произвольно длинную цепь повторяющихся периодов,При этом принципиальная структура записи - трансверсальная либо тоновая сохраняется и не может быть изменена при применении известных методов преобразования фонограмм,Предлагаемый метод дает возможность получения интенсивной (тоновой) искусственной фонограммы с акустического графика (оригинала), выполненного по трансверсальному методу.На чертеже фиг. 1 изображает схематически, в двух проекциях, устройство для преобразования фонограмм, согласно предложенному методу, фиг. 4, 5, 6 и 7 - другие возможные варианты устройства; на фиг. 2 и 3 ЗОБРЕТЕНИЛ представлены для сравнени инаковые фонограммы, е одна - трансверсальным, а дру оновым методом,Согласно схеме фиг. 1, оригинал акустического графика, выполненный трансверсальным способом, нанесен на барабан 1 и освещен содной стороны источником света (не изобра. женным на чертеже). С освещенной стороны помещены параллельная оси цилиндра щель 2 и оптическая система 8, направляющая отраженный от графика и прошедший сквозь щель свет на фотоэлемент 4. Последний включен в цепь электрического устройства б, в которое включена безъинерционная лампа б. Луч света от лампы б через щель 7 и объектив 8 попадает на киногленку 9, движение которой осуществляется синхронно с вращением барабана 1.При движении пленки и вращении акустического графика происходит следующее, Количество отраженного от графика света, воспринимаемое в каждый данный момент фотоэлементом 4, определяется формой графика, нанесенного на барабан 7, Изменения силы тока и,соответственно, яркостьлампы б будут зависеть от степени освещения фотоэлемента 4, В конечном итоге фотозапись на движущейся кинопленке 9 будет иметь вид ,дорожки" различной степени почернения, т. е., так называемой, тоновой структуры. Акустический график, изображенный на фиг, 2, сфотографи. руется на пленку в виде фонограммы, показанной на фиг, 3.Схема, изображенная на фиг. 4, отличается от схемы фиг. 1 тем, что, вместо безъинерционной лампы, применен постоянный источник света б, а между ним и объективом 8 помещено устройство 7 по типу конденсатора Керра и поляризационных призм Николя, которое, в зависимости от силы проходящего через него тока, изменяет количество света, пропускаемого на фотопленку 9 от источника б.Особенность схемы, согласно фиг. 5, заключается в том, что устройство 5, управляемое фотоэлементом, используется для возбуждения вибраций якоря 12 электромагнитного устройства 11.В схеме по фиг. 6 устранен фотоэлемент. Луч света, отраженный от поверхности барабана 1, попадает на выбеленную внутреннюю поверхность камеры 13. В камере 13 имеется щель 14, проходящее через которую изображение освещенной рассеянным светом стенки камеры отбрасывается объективом 8 на фотопленку 9,Схема по фиг, 7 отличается от предыдущих вариантов тем, что оригинал графика наносится на диск в виде вырезов в непрозрачном материале диска или в виде рисунка на прозрачном диске (с соответствующим переводом конфигурации в полярные координаты).В целях пользования предлагаемыми в настоящем предложении устройствами для записи на кинопленку музыкальных фонограмм конструк. ция механической передачи 10 должна допускать произвольные изменения передаточного числа между ско. ростями графика и пленки в достаточно широких пределах.Предмет изобретения,Способ трансформации поперечной записи звука в интенсивную, отличающийся тем, что при помощи поперечной записи, нанесенной в виде целого числа периодов на ленту или барабан либо в полярных координатах на диск, модулируют отражен. ный от записи или проходящий через нее свет, который затем используют одним из известных способов для получения интенсивной записи того же звука.
