Широкополосный трансформатор

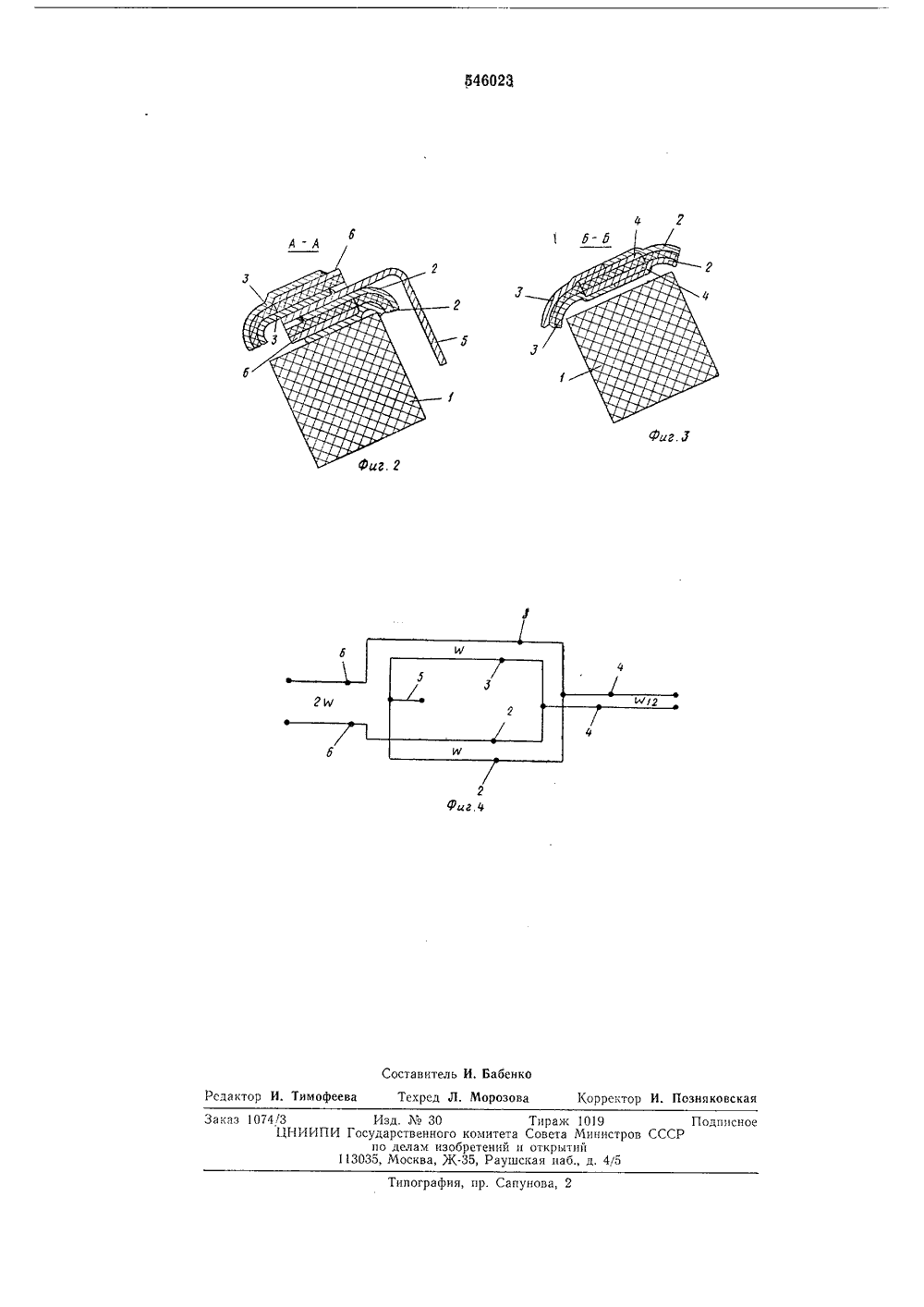

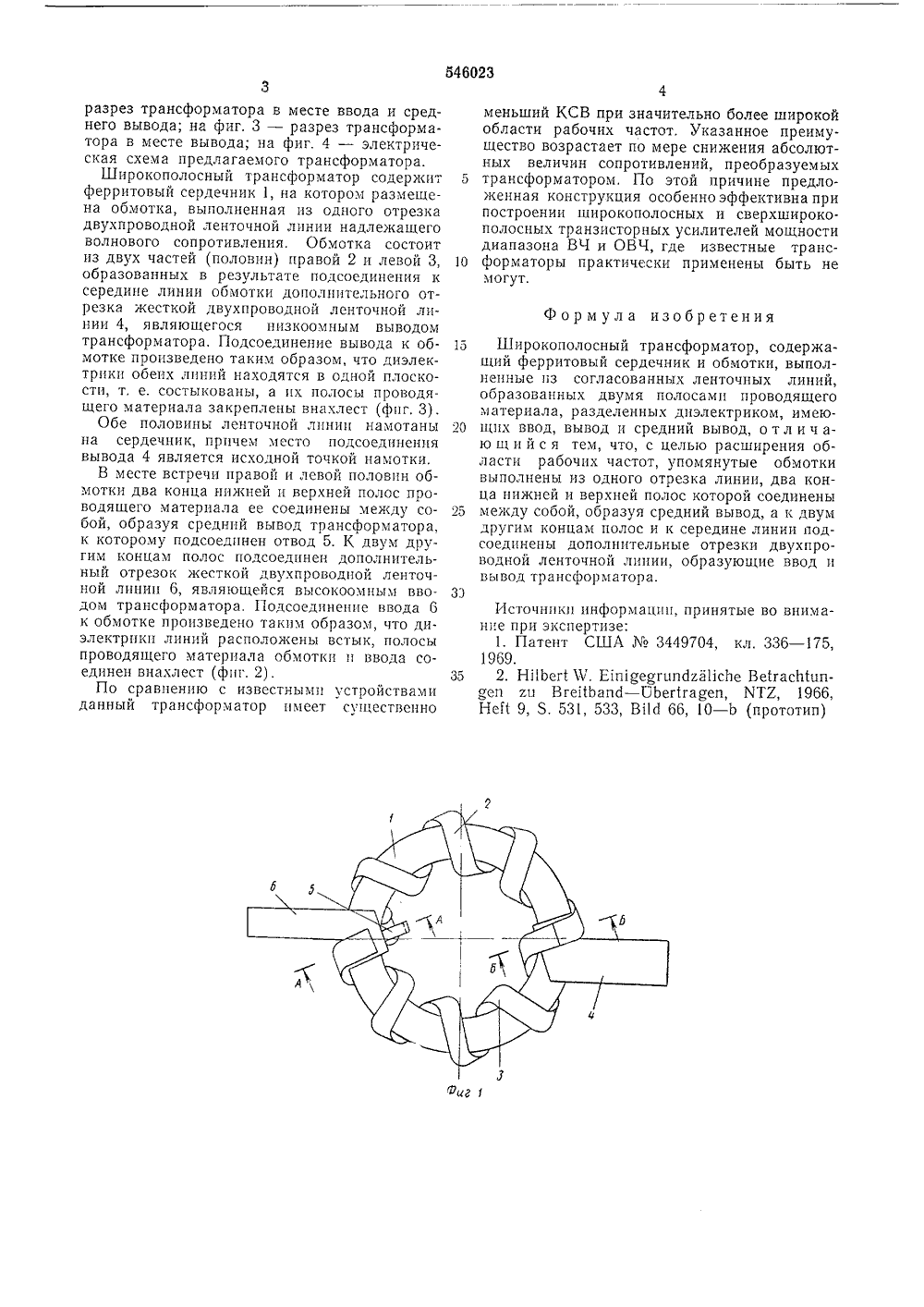

(23) Прио Совета Мнннстрсв СССРна селам нзобретеннйн стнрь тнй 3) УДК 621.314.22.2(088,8) но 05.02.77,юллетеньпублико та опбликования описания 23.05.7 72) Автры изобретения. Ф, Войтон и Л Заявитель 4) ШИРОКОПОЛОСНЫЙ ТРАНСФОРМАТО мц проводящего материала, разделенных диэлектриком, имеющих ввод, вывод и средний вывод. Зтот трансформатор является наиболее близким к изобретению по технической сущности и достигаемому результату.Его недостаток заключается в налпчцц соединительных проводников, служащих для соединения между собой линий обмоток ц обмоток к подводящим линиям. Соединительные проводники, являясь паразитными индуктивностями, существенно снижают рабочую полосу частот трансформаторов.Цель изобретения - расширение рабочей полосы частот трансформатора.Указанная цель достигается тем, что обмотки трансформатора выполнены из одного отрезка линии, два конца нижней и верхней полос которой соединены между собой, образуя средний вывод, а к двум другим концам ц к середине лишш подсоединены дополнительные отрезки двухпроводной ленточной линии, образующие ввод и вывод трансформатора.Сущность изобретения поясняется на примере выполнения трансформатора с коэффициентом трансформации 4: 1 (по сопротивлению), Трансформаторы подобной конструкции могут быть выполнены и с другнмц коэффициентами трансформации.На фиг. 1 изображен широкополосный трансформатор в общем виде; на фиг. 2 -1Изобретение относится к области радиотехники и может быть использовано в широкополосных транзисторных усилителях мощности ВЧ и ОБЧ диапазонов.Известен широкополосный трансформатор, обмотки которого представлят собой отрезки в. ч. линий, намотанные на тороидальный ферритовый сердечник 11. В указанном устройстве для получения эффекта преобразования сопротивлений в. ч, линии, образующие обмотки, соединяют между собою последовательно и (или) параллельно и к образованному соединению подключают внешние подводящие линии, согласованные по волновому сопротивленшо с линиями обмоток. Недостаток такого трансформатора заключается в использовании в нем в качестве в. ч. линий обмоток из скрученных проводников. Зто не позволяет использовать его для преобразования низкоомных сопротивлений ца большом уровне в. ч, мощности, а также в наличии соединительных проводников, служащих для соединения между собой концов обмоток и обмоток к подводящим линиям, которые, являясь паразитными индуктивностями, существенно снижают рабочую полосу частот трансформатора.Известен также широкополосный трансформатор 2), содержащий ферритовый сердечник и обмотки, выполненные из согласованных ленточных линий, образованных двумя полоса(51) М. Кл.е Н 01 Г 19/О546023 2 разрез трансформатора в месте ввода и среднего вывода; на фиг, 3 - разрез трансформатора в месте вывода; на фиг, 4 - электрическая схема предлагаемого трансформатора.Широкополосный трансформатор содержит 5 ферритовый сердечник 1, на котором размещена обмотка, выполненная из одного отрезка двухпроводной ленточной линии надлежащего волнового сопротивления. Обмотка состоит из двух частей (половин) правой 2 и левой 3, 10 образованных в результате подсоединения к середине линии обмотки дополнительного отрезка жесткой двухпроводной ленточной линии 4, являющегося низкоомным выводом трансформатора. Подсоединение вывода к об мотке произведено таким образом, что диэлектрики обеих линий находятся в одной плоскости, т. е. состыкованы, а пх полосы проводящего материала закреплены внахлест (фпг. 3).Обе половины ленточной линии намотаны 20 на сердечник, причем место подсоединения вывода 4 является исходной точкой намотки.В месте встречи правой и левой половин обмотки два конца нижней и верхней полос проводящего материала ее соединены между со бой, образуя средний вывод трансформатора, к которому подсоединен отвод 5, К двум другим концам полос подсоединен дополнительный отрезок жесткой двухпроводной ленточной линии 6, являющейся высокоомным вво- з дом трансформатора. Подсоединение ввода 6 к обмотке произведено таким образом, что диэлектрики линий расположены встык, полосы проводящего материала обмотки и ввода соединен внахлест (фиг. 2). 35По сравнению с известными устройствами данный трансформатор имеет существенно меньший КСВ при значительно более широкой области рабочих частот, Указанное преимущество возрастает по мере снижения абсолютных величин сопротивлений, преобразуемых трансформатором. По этой причине предложенная конструкция особенно эффективна при построении широкополосных и сверхширокополосных транзисторных усилителей мощности диапазона ВЧ и ОВЧ, где известные трансформаторы практически применены быть не могут. Формула изобретения Широкополосный трансформатор, содержащий ферритовый сердечник и обмотки, выполненные пз согласованных ленточных линий, образованных двумя полосами проводящего материала, разделенных диэлектриком, имеющих ввод, вывод и средний вывод, о т л и ч аю щ и й с я тем, что, с целью расширения области рабочих частот, упомянутые обмотки выполнены из одного отрезка линии, два конца нижней и верхней полос которой соединены между собой, образуя средний вывод, а к двум другим концам полос и к середине линии подсоединены дополнительные отрезки двухпроводной ленточной линии, образующие ввод и вывод трансформатора. Источники информации, принятые во внимание при экспертизе:1. Патент СШЛ М 3449704, кл, 336 в 1, 1969,2. Н 11 Ьег 1%. Е 1 п 1 дедгцпдка 11 сЬе Ве 1 гасЫцпдеп кп Вге 11 Ьапс 1 - СЬег 1 гадеп, МТХ, 1966, Не 11 9, Я. 531, 533, В 11 д 66, 10 - Ь (прототип)546023 иа.Ф Составитель И. Бабенко ктор И. Тимофеева Техред Л. Морозова Корректор И. Позняковска ПодппсССР шография, пр. Сапунова Ти комитета Сов ретений и от 35, Раушская аказ 1074/3 Изд.30 Ц 1-ИИПИ Государственного по делам изо 13035, Москва, Ж
