Формирователь импульсов

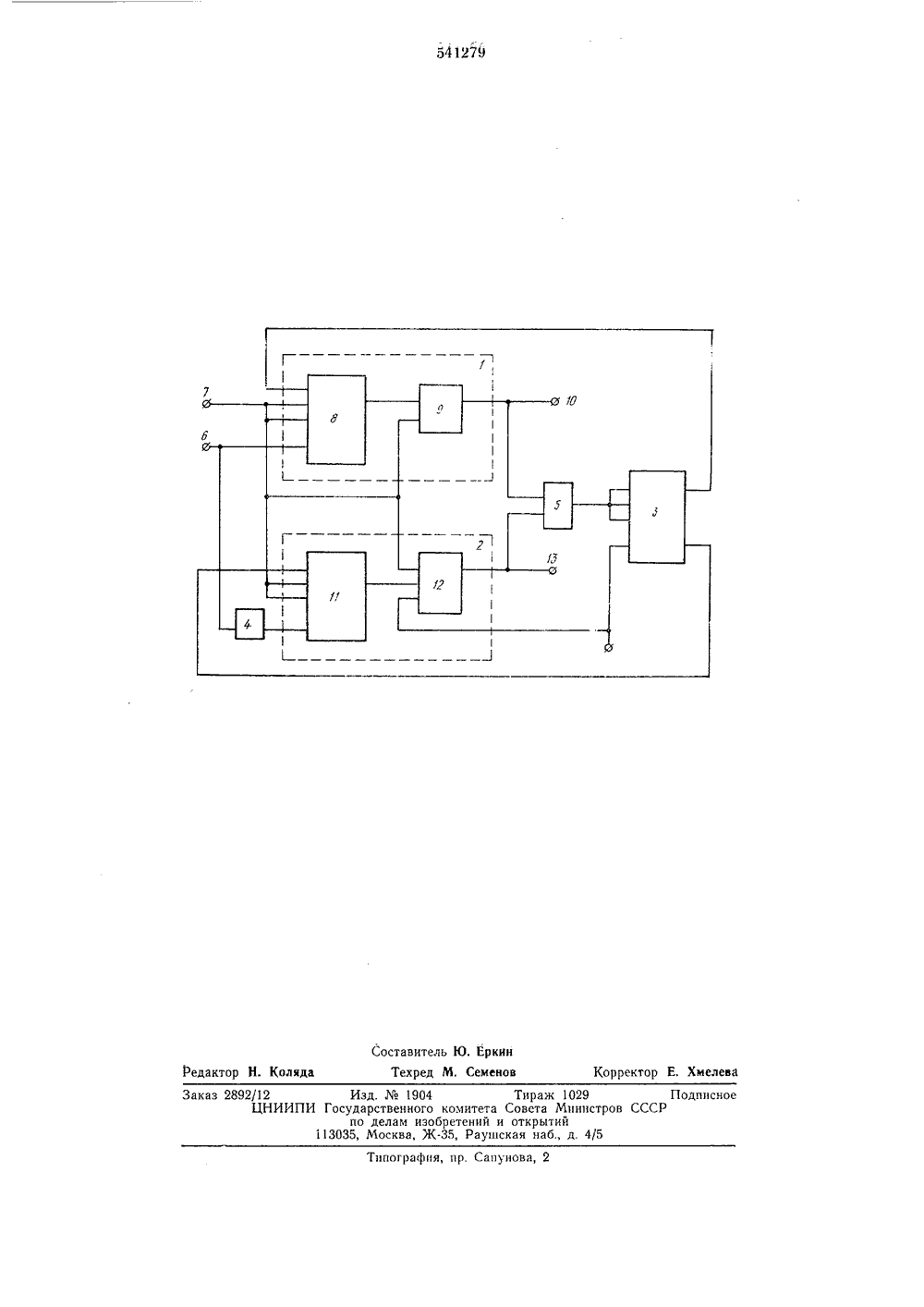

1 и 1 54 279 Союз Советских Социалистических Республик(22) Заявлено 27.06.75 (21) 2149564/21 51) М, Кл,2 Н ОЗК 5/О с присоединением заявкиГосударственный комитет Совета Министров СССР 3) Приоритет УДК 621.374.387(088.8) Опубликовано 30,12.76. Бюллетень48 Дата опубликования описания 14.01.77 о делам изобретений и открытий(5 Изобретение относится к радиотехнике иможет быть использовацо в автоматике и телевидении,Известны формирователи импульсов 1, 2.Один из известных формирователей импульсов содержит триггеры, схемы совпадения и инвертор. Недостаток этого формирователя заключается в сравнительно невысокой надежности 11.Наиболее близким техническим решением 10к изобретению является формирователь импульсов, содержащий два блока задержки,первые входы которых подключены к выходам управляющего триггера, один из входовкоторого соединен со вторым входом второго 15блока задержки, а третий вход второго блоказадержки подключен ко второму и третьемувходам первого блока задержки и к четвертему входу второго блока задержки, и инвертор 12, 20Недостаток этого формирователя импульсов заключается в сравнительно невысокойпомехозащищенности.Цель изобретения - повышение помехозащищенности формирователя. 25Для этого в формирователь импульсов, содержащий два блока задержки, первые входы которых подключены к выходам управляющего триггера, один из входов которогосоединен со вторым входом второго блока 30 задержки, а третин вход второго блока за держки подключен ко второму и третьему входам первого блока задержки и к четвертому входу второго блока задержки, инвертор, дополнительно введен элемент ИЛИ, входы которого соединены с выходами блоков задержки, а выход элемента ИЛИ подключен ко второму входу управляющего триггера, Вход инвертора соединен с четвертым входом первого блока задержки, а выход инвертора подключен к пятому входу второго блока задержки.На чертеже приведена структурная электрическая схема формирователя импульсов.Формирователь импульсов содержит блоки задержки 1, 2, первые входы которых подключены к выходам управляющего триггера 3, один из входов которого соединен со вторым входом второго блока задержки 2. Третий вход второго блока задержки 2 подключен ко второму и третьему входам первого блока задержки 1 и к четвертому входу второго блока задержки 2. В схеме цмеется инвертор 4,В формирователь импульсов дополнительно введен элемент ИЛИ 5, входы которого соединены с выходами блоков задержки 1, 2. Выход элемента ИЛИ 5 подключен ко второму входу управляющего триггера 3, Вход иивертора 4 соединен с четвертым входом20 25 ЗО 35 40 3первого блока задержки 1, а выход инвертора подключен к пятому входу второго блока задержки 2.Формирователь импульсов работает следующим образом.При подаче на клемму 6 единичного сигнала, соответствующего фронту управляющего импульса по спаду, пришедшего на клемму 7 тактового импульса, поступающего на входы триггера 8, триггер 8 переключается в единичное состояние, и на его выходе устанавливается единичный потенциал.Следующий тактовый импульс проходит через элемент совпадения 9 на клемму 10 и через элемент ИЛИ 5 на входы управляющего триггера 3, переключая его по спаду тактового импульса в единичное состояние. На выходе триггера 8 устанавливается единичный потенциал, а на инверсном выходе триггера 3 устанавливается нулевой потенциал. По спаду этого же тактового импульса происходит переключение триггера 8 в нулевое состояние, и на выходе триггера 8 устанавливается нулевой потенциал. Так как на выходе управляющего триггера 3 и, следовательно, на входе триггера 8 присутствует нулевой потенциал, то каждый последующий тактовый импульс подтверждает нулевое состояние триггера 8. Таким образом, на клемме 10 появляется один импульс, выданный по фронту управляющего импульса.При подаче на клемму 6 нулевого сигнала, соответствующего спаду управляющего импульса нулевой сигнал на выходе триггера 8 еще раз подтверждает нулевое состояние триггера 8, а единичный потенциал на входе триггера 11 разрешает его работу. Затем по спаду первого пришедшего тактового импульса, поступившего на входы триггера 11, триггер 11 переключается в единичное состояние, и на его выходе устанавливается единичный потенциал, Следующий тактовый импульс проходит через элемент совпадения 12 на клемму 13 и через элемент ИЛИ 5 на входы управляющсго триггера 3, псреключая его и пулевое состояние. На прямом выходе триггера 3 устанавливается нулевой потенциал, а на инверсном выходе триггера 3 - единичный потенциал.По спаду этого же тактового импульса происходит переключение триггера 11 в нулевое состояние, и на его выходе устанавливается нулевой потенциал. Так как на прямом выходе триггера 3 и, следовательно, на входе триггера 11 - нулевой потенциал, то каждый последующий тактовый импульс подтверждает нулевое состояние триггера 11. Таким образом, на клемме 13 появляется один импульс, выданный по спаду управляющего импульса, а сам формирователь импульсов находится в исходном состоянии. Формула изобретенияФормирователь импульсов, содержащий два блока задержки, первые входы которых подключены к выходам управляющего триггера, один из входов которого соединен со вторым входом второго блока задержки, а третий вход второго блока задержки подключен ко второму и третьему входам первого блока задержки и к четвертому входу второго блока задержки, инвертор, о т л и ч а ющийся тем, что, с целью повышения помехозащищен ности устройства, в него дополнительно введен элемент ИЛИ, входы которого соединены с выходами блоков задержки, а выход элемента ИЛИ подключен ко второму входу управляющего триггера, при этом вход инвертора соединен с четвертым входом первого блока задержки, а выход инвертора подключен к пятому входу второго блока задержки.Источники информации, принятые во внимание при экспертизе:1. Авт. св. Хд 469210, кл. Н ОЗК 5/01, 1973, 2. Авт. св. Мо 365025, кл. Н ОЗК 5/01, 1971 (прототип),Заказ 2892/12 Изд,1904 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2
