Датчик параметров движения

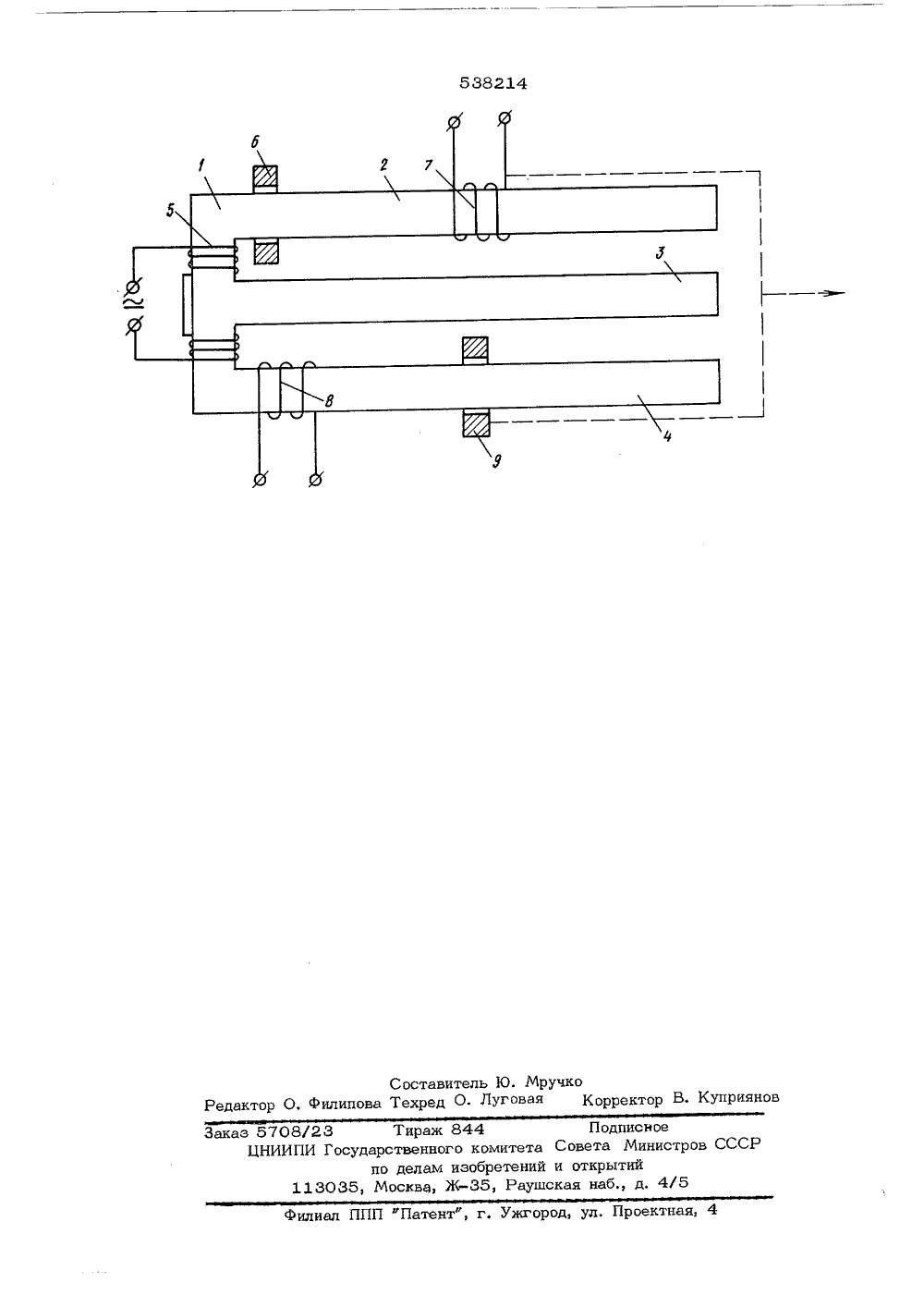

лат 6 я но- т ;, оскал О П И б-Мфи".ФЕ-(дзвп 4ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик(61) Дополнительное к авт, свид-ву 1) 2098467/10 22) Заявлено 24.01.7 51) М. Кл,б 01 В 7/1 б 01 Р 13/О присоединением зая осударственныи иомнтеСовета Министров СССпа делам изооретенийи открытий Приоритет 3) Опубликовано 05.1(45) Дата опубликов описания 25,03.77) ДА АРАМЕТРОВ Д Я ложена неподвижная сос ительная обмотка, подвиж кнутый виток, причем под ельная обмотка и подвиж утый виток жестко связ чертеже изображен датч вижения. едоточенная ный коротизмер козам мерит вижная изый короткозамк Ното 71) Заявитель Уфимский авиационный Изобретение относится к области информационно-измерительной техники.Известны устройства для определения скорости и перемещения подвижных объектов, содержащие магнитопровод, обмотки возбуждения и измерения 2 и 33, Однако отмечаются значительные погрешности измерения, невысокая надежность и чувствительность, либо громоздкость и сложность конструкции.Известно также устройство для определения скорости и перемещения, содержащее Е-образный магнитопровод, неподвижную обмотку возбуждения и подвижную измерительную обмотку1, Однако и оно имеет значительную погрешность измерения,Бель изобретения - повышение точности измерения. Это достигается тем, что на одном из крайних стержней магнитопровода, в основании которого неподвижно закреплен короткозамкнутый виток, расположена подвижная сосредоточенная измерительная обмотка, а на другом крайнем стержне магнитопровода, в основании к 6.Бюллетень45 (53) УДК 681,2,083.8(088.8) ттчик содержит манитопровод 1 Е-образной формы, состояший из трех стерж ней 2-4, соединенных двумя перемычками,На обеих перемычках улохены две секции обмотки возбуждения 5, соединенных между собой последовательно и встречно. Обмотка возбуждения 5 запитывается от ис точников постоянного тока и стабилизированного переменного тока. Для устранения влияния источников питания друг на друга последовательно с источником переменного тока включают емкость, а последовательноисточником постоянного тока - дроссель.а стержне 2 магнитопровода расположе;ны неподвижно закрепленный в его основ нии короткозамкнутый виток 6 и подвижная сосредоточенная измерительная обмоч 25 ка 7, которая может свободно перемещатъся по всей длине стержня. На стержне 4 находятся неподвижная измерительная обмотка 8, уложенная в его основание, и подвижный короткозамкнутый виток 9, который свободно перемещается по всей длине стержня 4. Измерительная обмотка 7 и виток 9 жестко связаны друг с другом.Датчик работает следующим образом.При запитывании обмотки возбуждение 5 постоянным и переменным током в магнитопроводе 1 устанавливаются постоянный и переменный магнитные потоки, Постоянный поток замыкается по двум путям. Одна часть потока замыкается по стержню 2, верхней перемычке, стержню 4 и воздушному зазору между стержнями 3 и 4. Другая часть постоянного потока замыкается по стержню 3, нижней перемычке, стержню 4 и воздушному зазору между стержнями 3 и 4.Переменный магнитный поток также замыкается по двум путям. Та часть переменного магнитного потока, которая замыкается по первому пути, индуктирует в витке 6 э.д.с. Ток в,витке 6, вызванныйэтой э.д.с создает поток, направленный встречно потоку, порождающему э,д.с, в витке. Таким образом, результирующий переменный поток, замыкающийся по первому пути, уменьшается до величины, которой при малых значениях активного сопротивления можно пренебречь.На постоянный же магнитный поток виток 6 не влияет и в воздушном зазоре, образованном стержнями 2 и 3, устанавливается постоянная индукция, которая наводит в обмотке 7 при ее движении э.д.с., пропорциональную скорости движения этой обмотки. Та часть переменного магнитного потока, которая замыкается по второму пути, наводит в обмотке 8 э,д.с., величина которой пропорциональна положению витка 9 на стержне 4.Одновременно при своем движении виток 9 пересекает силовые линии постоянного магнитного потока, замыкающегося через зазор, образованный стержнями 3 10 и 4. Но э.д.с. и ток, индуктируемые вэтом витке от постоянного магнитного потока, незначительны и ими можно пр небречь.Таким образом, обеспечивается четкое 15 разделение сигналов, пропорциональныхскорости и перемещению, что значительно снижает взаимное влияние сигналов в измерительных обмотках и повышает точность измерений.20Формула изобретенияДатчик параметров движения, содержщий Е-образный магнитопровод, обмоткивозбуждения и измерения, о т л и ч а ю -щ и й с я тем, что, с целью повышенияточности, на крайних стержнях расположены два короткомазкнутых витка и дополнительная подвижная измерительная обмот ка, причем один из короткозамкнутых витков, выполненный подвижным, механическисвязан с подвижной измерительной обмоткой.Источники информации, принятые во внь мание при экспертизе:1. Авторское свидетельство СССР448385, кл. б 01 Р 3/44,04,05.1974.2. Авторское свидетельство СССР337737, кл. б 01 Р 3/00, 15.06.1969.40 3. Авторское свидетельство СССР198693, кл. ( 01 Р 13/00, 12.07.1975.Заказ 5708/23 Тираж 844 Подписное ЕНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5 Филиал ППП фПатентф, г, Ужгород, ул. Проектная, 4
