Устройство для релейной защиты секционированных линий с двусторонним питанием и сетевым резервированием
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 534826
Авторы: Брунс, Гильденгершель, Григорьев, Кудрявцев, Кузнецов
Текст

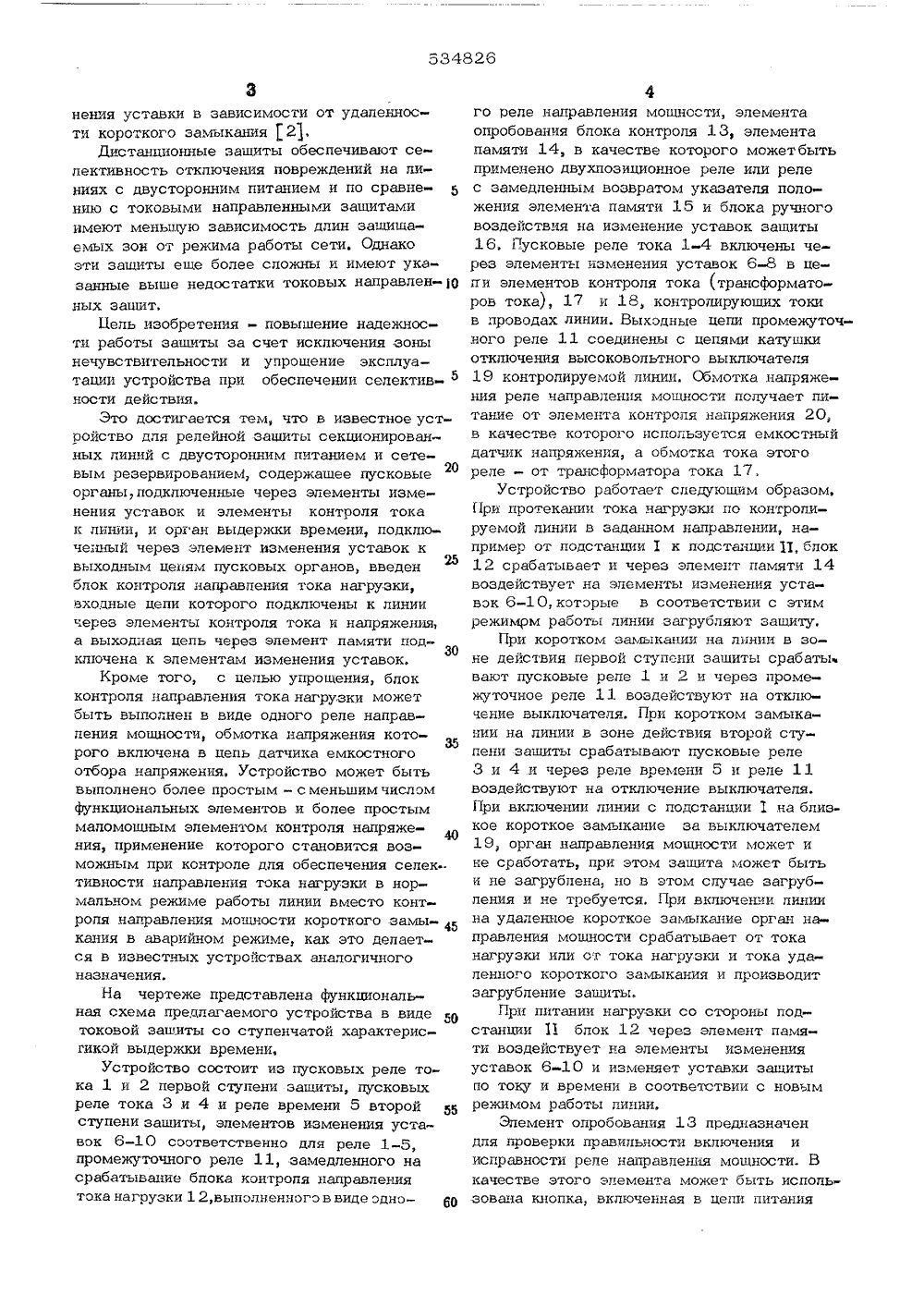

(43) Опубликовано 05.11.76 Гасударственный иомит Совета Министров ССС по делам изобретений и открытий.03,77 в, А, А. КудрявГригорьев ль, ф. Д. Куан Е. Брунс и М. 2) Авторы изобретения ьденге нецов,. М. Ги . П. Ку дарственный останций и с ционализациственный о организации и Всесоюзный госу следовательский ект" ест й и ноВсесоюзныи госу йонных электр(71) Заявители титут и на льэне ктно ск ельскипро 54) УСТРОЙСТВО ДЛЯ РЕЛЕЙНОЙ ЗАЩИТЫ СЕКЦИ ЛИНИЙ С ДВУСТОРОННИМ ПИТАНИЕМ И СЕ РЕЗЕРВИРОВАНИЕМРОВА ННЫХЫМ замыкания 11. Для действия этой защитынеобходимо срабатывание всех трех указанных органов, Для осуществления защиты от междуфазных коротких замыканийорганы направления мощности выполняютсядвухфазными. Токовая направленная защита обеспечивает селектотключения повреждений, но ее применение в распределительных сетях 6-10 кВ существенно удорожает стоимость пунктов секционирования нАВР и их обслуживание. Кроме того, ввецение органов напрявления мощности короткого замыкания приводит к появлениюзоны нечувствительности. При коротких замыканиях в начале защищаемого участкалинии органы направления мощности и защита в целом отказывает в срабатывании,ния пиых л и дистанционные органы, времени и органы направ роткого замыкания, Для сложных дистанционных о ве могут быть поименен органы с элементом авто ган выд пения мощности косокращения числа рганов в устройсты дистанционныематического измеИзобретение относится к устройствам длярепейной защиты секционированных линийэлектропередачи с двусторонним питаннемнапряжением 6-10 кВ,Секционирование линий 6-10 кВ с двусто ронним питанием в сочетании с сетевым резервированием используются для повышениянадежности электроснабжения потребителей,Выполнение релейной защиты для такихлиний осложнено тем, что в различных режи мах питания линии протекающие по контроль.ному участку линии токи разгрузки и токикороткого замыкания имеют различные значения. При этом простые максимальные токовые защиты со ступенчатыми характеристиками выдержки времени не обеспечиваютселективного отключения повреждений.Для обеспечения селективности откпючеовреждений на подобных секционированиниях применяются более сложные зашиты, такие, как токовая направленная илидистанционная.Токовая направленная защита содержитпусковые органы, орган выдержки времении органы направления мощности короткого 25 онная защита-содержит пусковыенения уставки в зависимости от удаленности короткого замыкания 12,Дистанционные защиты обеспечивают сепективность откпючения повреждений на ли ниях с двусторонним питанием и по сравнению с токовыми направленными защитами имеют меньшую зависимость длин защищаемых зон от режима работы сети, Однако эти зашиты еще более сложны и имеют указанные выше недостатки токовых направлен-цных зашит,Бель изобретения - повышение надежности работы зашиты за счет искпючения зонынечувствительности и упрощение эксплуатации устройства при обеспечении сепектив- эности действия.Это достигается тем, что в известное устройство дпя репейной защиты секционированных линий с двусторонним питанием и сетевым резервированием, содержащее пусковые20органы, подключенные через эпементы изменения уставок и элементы контроля токак линии, и ортан выдержки времени, подключенный через элемент изменения уставок квыходным цепям пусковых органов, введен25блок контроля направпения тока нагрузки,входные цепи которого подключены к линиичерез элементы контропя тока и напряжения,а выходная цепь через элемент памяти под 30ключена к элементам изменения уставок,Кроме того, с целью упрощения, блокконтропя направления тока нагрузки можетбыть выпопнен в виде одного реле направпения мощности, обмотка напряжения которого включена в цепь датчика емкостногоотбора напряжения. Устройство может бытьвыполнено более простым - с меньшим числомфункциональных элементов и бопее простыммаломощным элементом контропя напряжения, применение которого становится возможным при контроле дпя обеспечения селек"тивности направления тока нагрузки в нормальном режиме работы линии вместо контроля направления мощности короткого замыкания в аварийном режиме, как это делается в известных устройствах аналогичногоназначечия.На чертеже представлена функционапьная схема предлагаемого устройства в видетоковой защиты со ступенчатой характерисгикой выдержки времени,Устройство состоит из пусковых репе тока 1 и 2 первой ступени зашиты, пусковыхреле тока 3 и 4 и реле времени 5 второй 5ступени зашиты, элементов изменения уставэк 6-10 соответственно для реле 1-5,промежуточного репе 11, замедленного насрабатывание блока контропя направпениятэка нагоузки 12,выпэпненнэгэ ввиде эднэ- р го реле направления мощности, элементаопробования блока контроля 13, элементапамяти 14, в качестве которого можетбытьприменено двухпозиционное реле ипи релес замедленным возвратом указателя положения эпемента памяти 15 и блока ручноговоздействия на изменение уставок защиты16, Пусковые реле тока 1-4 вкпючены через эпементы изменения уставок 6 8 в цепи элементов контроля тока (трансформаторов тока), 17 и 18, контропирующих токив проводах линии. Выхэдные цепи промежуточного репе 11 соединены с цепями катушкиоткпючения высоковольтного выключатепя19 контропируемой линии. Обмотка напряжения репе направпения мощности получает питание от эпемента контрапя напряжения 20,в качестве которого испопьзуется емкостныйдатчик напряжения, а обмотка тока этогореле - от трансформатора тока 17,Устройство работает спедуюшим образом,При протекании тока нагрузки по контропируемой линии в заданном направпении, например от подстанции 1 к подстанции Ц, блок12 срабатывает и через элемент памяти 14воздействует на эпементы изменения уставэк 6-10, кэтэрые в соответствии с этимрежимрм раэоты линии загрубляют защиту,При коротком замыкании на линии в зоне действия первой ступени защиты срабаты,вают пусковые репе 1 и 2 и червз промежуточное реле 11 воздействуют на отключение выключатепя. При коротком замыкании на пинии в зоне действия второй ступени зашиты срабатывают пусковые реле3 и 4 и через реле врел 4 ени 5 и реле 11воздействуют на откпючение выключателя,При вкпючении пинии с подстанции 1 на бпизкое короткое замыкание за выключатепем19, орган направления мощности ложет ине сработать, при этом зашита может бытьи не загрублена, но в этом спучае загрубпения и не требуется, При включении пиниина удапенное короткое замыкание орган направления мощности срабатывает от токанагрузки ипи от тока нагрузки и тока удапенного короткого замыкания и производитзагрубление зашиты,При питании нагрузки со стороны подстанции И блок 12 червз элемент памяти воздействует на элементы измененияуставок 6-10 и изменяет уставки зашитыпо току и времени в соответствии с новымрежимом работы пинии,Элемент опробования 13 предназначендля проверки правильности включения иисправности репе направпения мощности. Вкачестве этого эпемента может быть испопьзована кнопка, включенная в цепи питания534826 Составитель Л, ВаськоваРедактор В, фельдман Техред М. Левицкая Корректор Н. Ковале аз 5564/248 Тираж ЦНИИ ПИ Государственного по делам изо 113035, Москва, Ж882омитета Советбретений и откр5, Раушская н одписноеМинистров ССС ытийб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная,реле направления мощности и изменяющаяполярность цепей тока или напряжения,Блок 16 используется для измененияуставок защиты эксплуатационным персона.лом при отключенной линии,бВ качестве реле тока 1-4, реле времени 5 и элементов изменения уставок 6-10в предлагаемом устройстве могут быть использованы соответствующие реле и элементы устройства зашиты типа МТЗ-М (технические условия ТУ 34 Латв, ССР 010-71),Предлагаемое изобретение может быть применено аналогичным образом при выполнении релейной защиты на других принципах 1 Ь например, при выполнении дистанционной зашиты.Результаты испытаний экспериментального образца подтвердили рабэтэспэсэбность и эффективность предлагаемого изобретения,формула изобретения 1, Устройство для релейной зашиты сек- ф ционированных линий с двусторонним питанием и сетевым резервированием, содержащее пусковые органы, подключенные через элементы изменения уставок и элементыконтроля тока к линии,и орган выдер:;ккивремени, о т л и ч а ю ш е е с я тем,что, с целью повышения надежности за счетисключения зоны нечувствительности и упрощения эксплуатации при обеспечении селективности действия, в него введен блок контроля направления тока нагрузки, входныецепи которого подключены к линии черезэлементы контроля тока и напряжения, а выходная цепь через элемент памяти подключена к элементам измечения уставок,2, Устройство по и, 1, отличаюш е е с я тем, что, с целью упрэщения,блок контроля направления тока нагрузки выполнен в виде реле направления мощности,обмотка напряжения которого включена вцепь датчика емкостного отбора напряженияот линии,Источники информации, принятые вэ внимание при экспертизе;1. Федосеев А. МфОснэвы релейнэй защиты", ГЭС 1961, стр. 157-158, 3-72
СмотретьЗаявка
1895984, 19.03.1973
ВСЕСОЮЗНЫЙ ГОСУДАРСТВЕННЫЙ ТРЕСТ ПО ОРГАНИЗАЦИИ РАЦИОНАЛИЗАЦИИ РАЙОННЫХ ЭЛЕКТРОСТАНЦИЙ И СЕТЕЙ, ВСЕСОЮЗНЫЙ ГОСУДАРСТВЕННЫЙ ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИЙ И НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
ГИЛЬДЕНГЕРШЕЛЬ ДАВИД МИРОНОВИЧ, КУЗНЕЦОВ ФЕЛИКС ДМИТРИЕВИЧ, КУДРЯВЦЕВ АНДРЕЙ АЛЕКСАНДРОВИЧ, КУЗНЕЦОВ АНАТОЛИЙ ПАВЛОВИЧ, БРУНС ПЕТР ЕКАБОВИЧ, ГРИГОРЬЕВ МИХАИЛ НИКОЛАЕВИЧ
МПК / Метки
МПК: H02H 7/26
Метки: двусторонним, защиты, линий, питанием, резервированием, релейной, секционированных, сетевым
Опубликовано: 05.11.1976
