Устройство для формирования синусоидальной индукции в ферромагнитных образцах

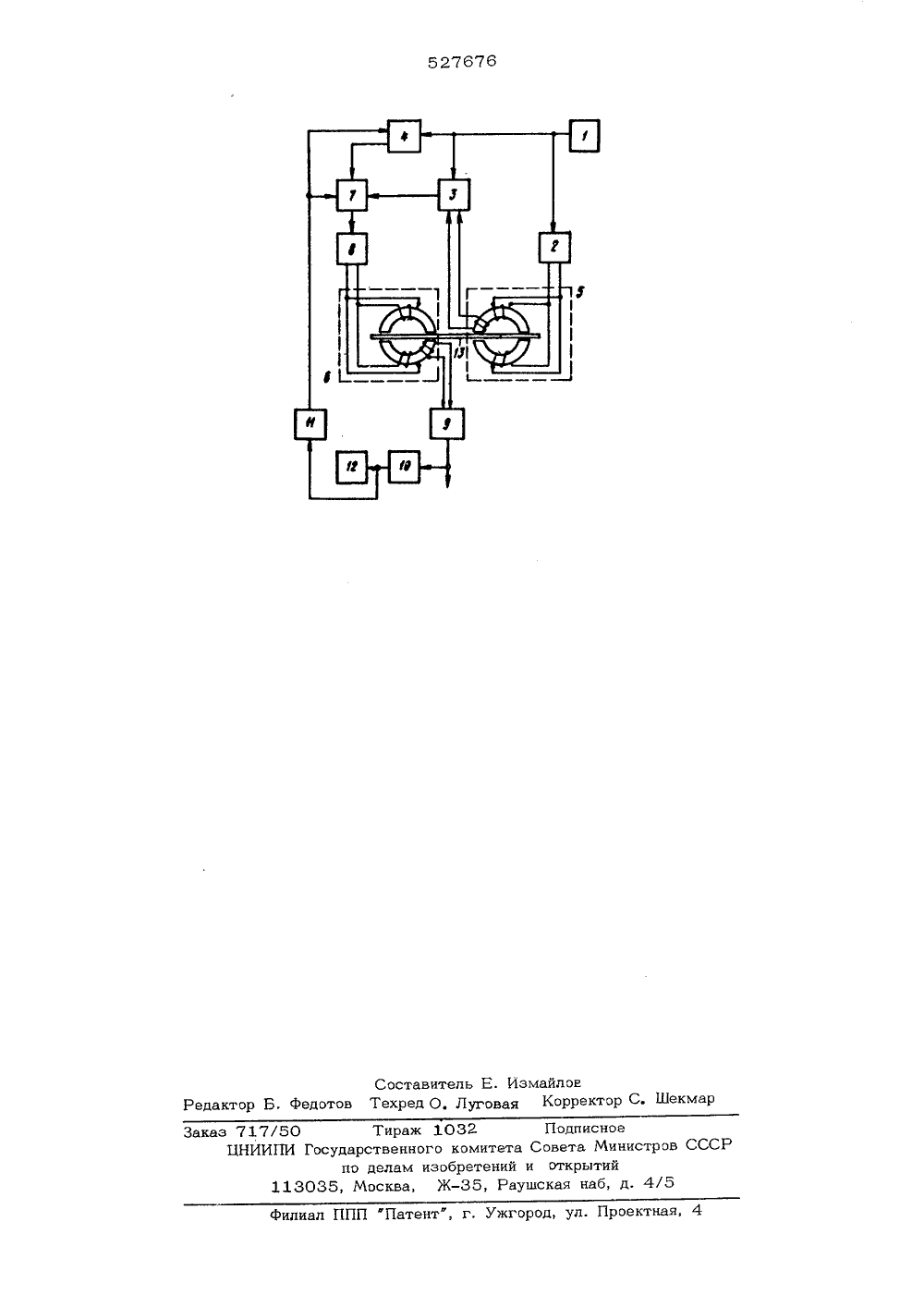

(ц)527676 ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСочиалистицескихРеспублик, Кл.- 01 к ЗЗ/ присоединением заявки М сударственный комитетовота Мннистроа СССРоо делам изооретенийи открытий 3) Приоритет3) Опубликовано 05,09,76 БюллетеньЗз 3) УДК 621.317та опубликования описания 23.05,77 2) Авторы изобретен С олодк аслов, Ж. А, Кардашян и В. Е Ю(71) Заявит 4) УСТРОИСТВО ДЛЯ ФОРМИРОВАНИЯ СИНУСОИДАЛЬН ИНДУКЦИИ В ФЕРРОМАГНИТНЫХ ОБРАЗЦАХ 2 Цельержани разце.Предлагаемое устро" что оно снабжено после ными блоком измерения ком слежения, включенн дом интегратора и втор вращателя и второго су измерительная обмотка тактного преобразовате второму входу первого же последнего связан с иство отличается тем довательно соединени блвыхоискажеными межд тми входами з мматора; при этомпервого магниток подключена к ход мматора,ретьим вх ом рого суммат ного ко вход воим выходом ключен ителя м ости, вывторогощий приб гистриру блока а чертеж ойства.подключе скажений. структурна змерен е показ хем Выход генератора намаг синусоидального сигнала 1 усилителю мощности 2, су вращателю 4, Намагничиваю первого магнитоконтактног 5 подключена к усилителюничиваю его подключен к мматору 3, фазощая обмоткапреобразователя мощности 2, а ладимирский политехнический инст Изобретение относится к магнитным измерениям, предназначено для измерения маг- нитных характеристик локальной области образца в виде листа или полосы.Известны устройства для формирования синусоидальной индукции в ферромагнитных образцах, состоящие из двух магнитоконтактных преобразователей, двух усилителей мощности, подключенных к намагничивающим обмоткам магнитоконтактных преобразовате лей, генератора намагничивающего синусоидального сигнала, соединенного с первым усилителем мощности, с первым сумматором и с первым входом фазовращателя, выход которого соединен со вторым суммато ром, интегратор, входы которого подключены к измерительной обмотке второго магнитоконтактного преобразователя и регистрирующий прибор,Однако известные устройства не позво ляют автоматически поддерживать синусоидальную индукцию в образце при изменении его свойств, что характерно цля условий непрерывного контроля листа или полосы из ферромагнитного материала, 25 зобретения - автоматизация п синусоидальной индукции в обего измерительная обмотка - ко второму входу сумматора 3, намагничиваюшая обмотка магнитоконтактного преобразователя 6 через последовательно соединенные сумматор 7 и усилитель мощности 8 соеди нека с выходом фазоврашателя 4, а его измерительная обмотка через последовательно включенные интегратор 9, блок измерения искажений 10 и блок слежения 11 - со вторым входом фазоврашателя 4. При этом выход сумматора 3 подключен ко второму входу сумматора 7, третий вход которого связан с выходом блока слежения 11, а регистрирующий прибор 12 присоединен к выходу блока измерения искажений 10, и в воздушном зазоре магнитоконтактных преобразователей располагается исследуемый образец 13.Работает устройство следующим образом, 20Исследуемая область образца 13 перемагничивается с помощью магнитоконтактных преобразователей 5 и 6, закрепляемых на образце в непосредственной близости друг от друга, В измерительной обмотке магнитоконтактного преобразователя 5 наводится э.д.с. - первая гармоника и высшие гармонические составляющие, После компенсации первой гармоники этой э,д.с, в сумматоре 3 его напряжение в противофазе 30 складывается в сумматоре 7 с синусоидальным напряжением, поступающим с генератора намагничиваюшего сигнала 1 через фазоврашатель 4, фаза выходного напряжения фазоврашателя 4 изменяется по сигналу, 35 поступающему с интегратора 9 через блок измерения нелинейных искажений 10 и блок слежения 11.Амплитуда высших гармоник на выходе сумматора 7 регулируется также по сиг налу с блока слежения 11.В результате на выходе усилителя мошности 8 формируется сигнал сложной формь 1, обеспечивающий синусоидальный закон изменения индукции в исследуемом образце,Степень нескомпенсированного искажения формы сигнала индукции определяется по регистрирующему прибору 12.Обратная связь позволяет поддерживать отклонение от синусоидальной индукции в образце в заданных пределах независимо от возможных изменений его магнитных свойств.Формула изобретенияУстройство для формирования синусоидальной индукции в ферромагнитных образцах, содержащее два магнитоконтактных преобразователя, два усилителя мощности, подключенных к намагничиваюшим обмоткам магнитоконтактных преобразователей, генератор намагничиваюшего синусоидального сигнала,соединенный с первым усилителем мощности,с первым сумматором и с первым входомфазоврашателя, выход которого соединен совторым сумматором, интегратор, входы которого подключены к измерительной обмотке второго магнитоконтактного преобразователя и регистрирующий прибор, о т л ич а ю ш е е с я тем, что, с целью автома.тизации поддержания синусоидвльной индукции в образце, оно снабжено последовательно соединенными блоком измерения искажений и блоком слежения, включенными между выходом интегратора и вторыми входамифазоврашателя и второго сумматора, приэтом измерительная обмотка первого магнитоконтактного преобразователя подключенако второму входу первого сумматора, выходже последнего связан с третьим входом второго сумматора, своим выходом подключеного ко входу второго усилителя мощыости,а регистрируюший прибор подключен к выходу блока измерения искажений, 527676Составитель Е. ИзмайловРедактор Б, федотов Техред О. Луговая Корректор С. ШекмарЗаказ 717/50 Тираж 1032 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб, д. 4/5 филиал ППП Патент, г, Ужгород, ул. Проектная, 4
