Устройство приема моноимпульсных сигналов

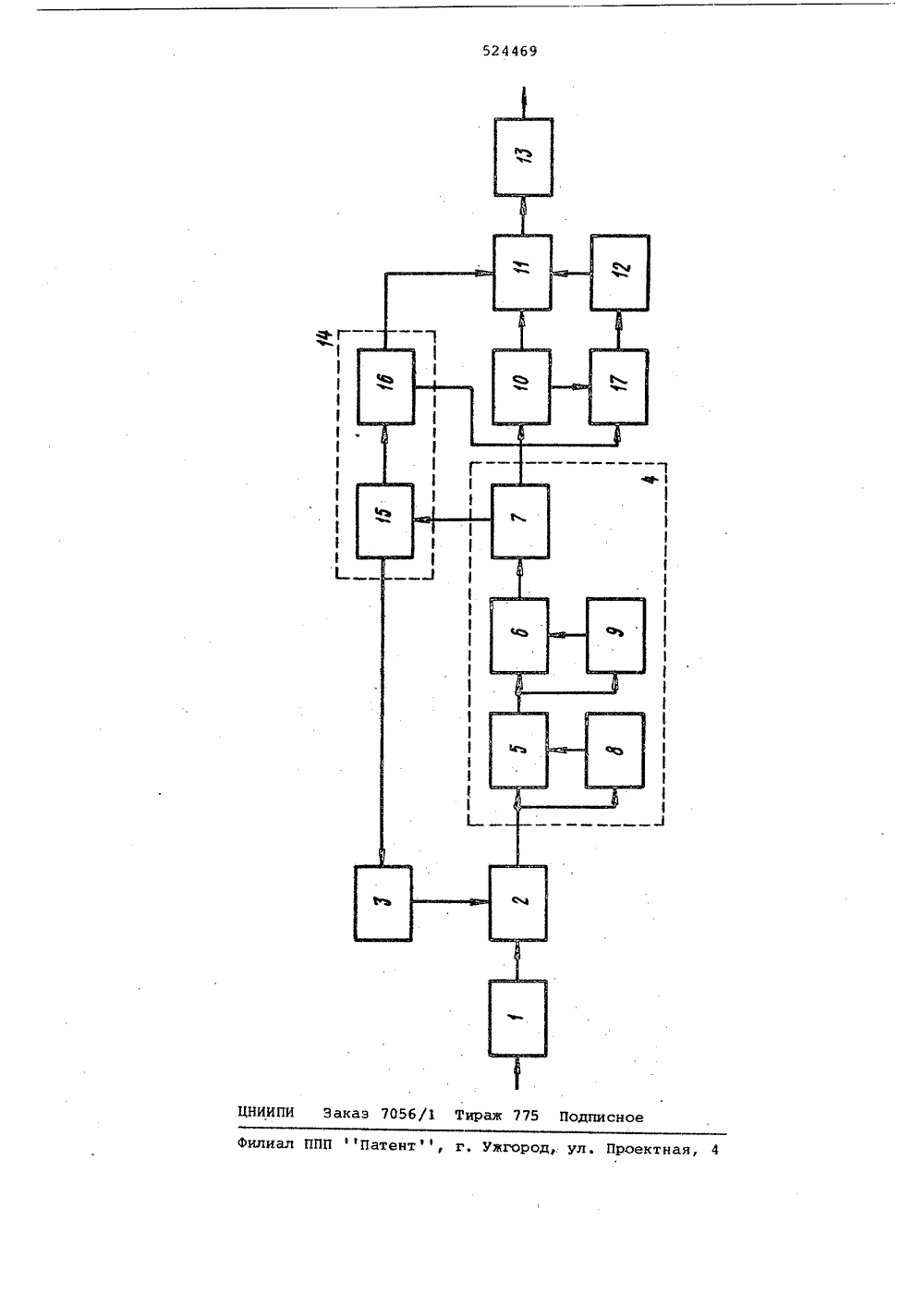

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ(23) ПриоритетОпубликовано 251179. Бюллетень М 43Дата опубликования описания 25.1 1.79 Союз Советских Социалистических РеспубликК 2 Н 04 1, 27/22Н 04 Ь 5/12 Государстиенный комитет СССР по дедам изобретениД и открытий(54) УСТРОЙСТВО ПРИЕМА МОНОИМПУЛЬСНЫХ СИГНАЛОЯИзобретение относится к электросвязи, а именно к передаче информациипо радио, кабельным, волнонодным иоптическим линиям связи.Известно устройство приема моно-5импульсных сигналов, содержащеепоследовательно соединенные узелсогласования с линией связи и ускоритель с узлом автоматической регулировки усиления (АРУ), последовательно соединенные двухполупериодный выпрямитель, решающий узел, соединенный с выходом формирователяхкоротких импульсов, и счетный триггер, а также последовательно .соединенные узел выД 6 лбния частоты рабочих посылок и формиронатель короткихимпульсов.Однако повышенное влияние на известное устройство вйсокочастотных 20аддитивных шумов сказывается на егопомехоустойчивости,Цель изобретения - повышение помехоустойчивости устройства,Предлагаемсе устройство отличается тем, что в него введены оптимальный фильтр обнаружения двухуровневого сигнала на интервале двух соседних рабочих посылок и формировательоптимального порога. Выход усилителя ЗО через оптимальный фильтр обнаружения двухуровневого сигнала на интервале двух соседних рабочих посылок и двухполупериодный выпрямитель подключен соотнетстненно к первым входам решающего узла и узла выделения частоты рабочих посылок) выход оптималь-.ного фильтра обнаружения днухуронневого сигнала на интервале днух соседних рабочих посылок через формирователь оптимального порога подключен к вторым входам решающего узла и узла выделения частоты рабочих посылок, а также к входу узла автоматической регулировки усиленияОптимальный фильтр обнаружения двухуровневого сигнала на интервале двух соседних рабочих посылок выпол- нен в виде последовательно соединенных двух узлов вычитания и интегратора; первые входы узлов вычитания через ооответствующие линии задержки подключены к другим своим входам. Формирователь оптимального дорога выполнен в виде последовательно соединенных инерционного пикового детектора и фиксатора напряжения оптимального порога.На чертеже приведена структурная схема устройства.Устройство приема моноимпульсных сигналов содержит последовательно соединенные узел 1 согласования с линией связи, усилитель 2 с узлом АРУ 3, оптимальный фильтр 4 обнаружения двухуровневого сигнала на интервале двух соседних рабочих посылок, выполненный в виде последовательно соединенных двух узлов 5 и б вычитания и интегратора 7 (первые входы узлов 5, б вычитания ,через соответствующие линии 8, 9 задержки подключены к другим своим входам), двухполупериодный выпрямитель 10, решающий узел 11, к другому входу которого подключен выход формирователя 12 коротких импульсов и счетный триггер 13. Выход усилителя 2 через оптимальный фильтр 4 и формирователь 14 оптимального порога состоящий из последовательно сое)диненных инерционного пикового детектора 15 и формирователь 1 б напряжения оптимального порога, подключен к второму входу решающего узла 11. 25 Второй выход двухполупериодного выпрямителя 10 через узел 17 выделения частоты рабочих посылок, соединенный с вторым выходом формирователя 14, подключен к входу формирователя 12 30 коротких импульсов, а третий выход формирователя 14 - к входу узла АРУ 3.Устройство работает следующим образом.Сигнал, прошедший по линии связи, 35 узлом 1 согласования с линией связи согласуется с усилителем 2 Далее усиленный сигнал подается на узел 5 вычитания и линию 8 задержки, Выходной сигнал линии задержки вычитаетО ся из входного сигнала в узле 5 вычитания, и разностное напряжение поступает на узел б вычитания и линию 9 задержки. Сигнал, задержанный в линии 9 задержки, вновь пройдя через узел б вычитания, попадает в интегратор 7.После обработки в оптимальном фильтре 4 и выпрямления двухголупериодным выпрямителем 10 сигнал поступает в формирователь 14, а также на решающий узел 11, Выделенное в инерционном пиковом детекторе 15 напряжение с помощью узла АРУ 3 изменяет параметры усилителя 2, а фиксатор 16 устанавливает оптимальный порог в, решающем узле 11.и угол отсечки 55 цдпряжения на выходе двухполупериодного выпрямителя 10 для выделения узлом 17 частоты рабочих посылок. Из этой частоты в формирователе 12 ко-. ротких импульсов создается периоди- ;19 ческая последовательность импульсов, расположенных на границах рабочих . посылок, поступающая на решающий узел 11.Путем стробирования (относительно оптимального порога) сигнала на выходе двухполупериодного выпрямителя 10 периодической последовательности импульсов решающий Гэел 11 принимает решение о приеме определенного символа, и счетный триггер 13 регенерирует сигнал,формула изобретения1. Устройство приема моноимпульсных сигналов, содержащее последовательно соединенные узел согласованияс линией связи и усилитель с узломавтоматической регулировки усиления,последовательно соединенные двухполупериодный выпрямитель, решающийузел, соединенный с выходом формирователя коротких импульсов, и счетный триггер, а также последовательно соединенные узел выделения частотырабочих посылок и формирователь коротких импульсов, о т л и ч а ю щ е ес я тем, что, с целью повышения помехоустойчивости, в него введены оптимальный фильтр обнаружения двухуровневого сигнала на интервале двух со,седних рабочих посылок и формирователь оптимального порога, при этомвыход усилителя через оптимальныйфильтр обнаружения двухуровневогосигнала на интервале двух соседнихрабочих посылок и двухполупериодныйвыпрямитель подключен соответственнок первым входамрешающего узла и узлавыделения частоты рабочих посылок;выход оптимального фильтра обнаружения двухуровневого сигнала на интервале двух соседних посылок черезфорьярователь оптимального порогаподключен к вторым входам решающегоузла и узла выделения частоты рабочих посылок, а также к входу узлаавтоматической регулировки усиления.2, Устройство по п.1, о т л ич а ю щ е е с я тем, что оптимальный фильтр обнаружения двухуровневогосигнала на интервале двух соседнихрабочих. посылок выполнен в видепоследовательно соединенных двухузлов вычитания и интегратора, приэтом первые входы узлов вычитаниячерез соответствующие линии задержки подключены к другим своим входам.3. Устройство по п,1о т л ич а ю щ е е с я тем что формирователь оптимального порога выполненв виде последовательно соединенныхинерционного пикового детектора ификсатора напряжения оптимальногопорога,524469 йеИПИ Заказ 7056/1 Тираж 775 Подписи ил ППППатент 1, г. Ужгород, ул. Проектная, 4
