Генератор импульсов

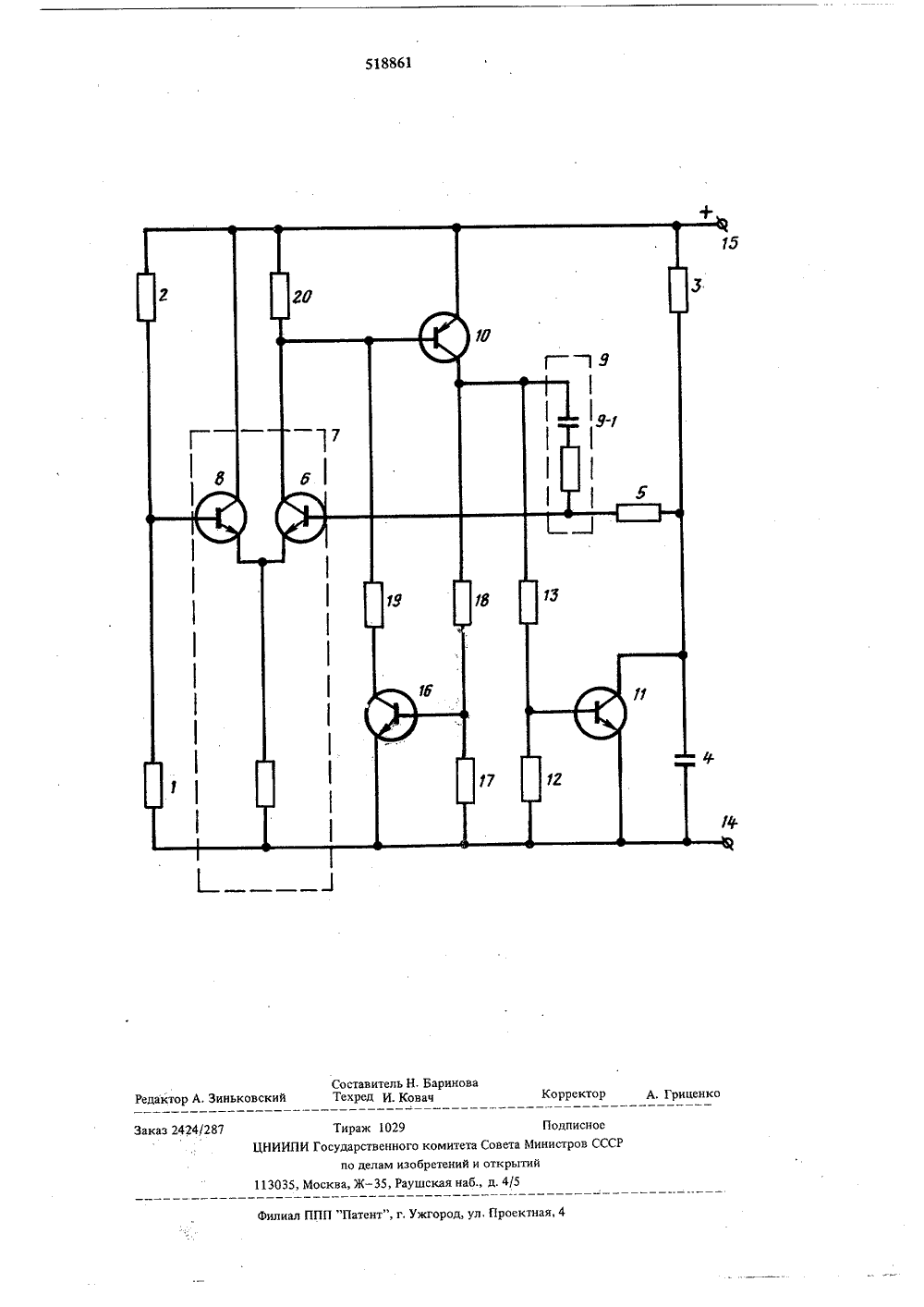

Оп ИСАНИ ВИЗОБРЕТЕН ИЯК АВТОБУСНОМУ СВИДЕТВЛЬСТВУ Союз Советских Социалистицеских Республик(51) М. Кл.еН 03 К 3/15 аявки Ю ени с присо Государственный иомит Совета Министров ССС по делам изобретений и открытий(088.8) 4 о) Дата опубликования описания 08,07.76 2) Автор изобр) Заявитель ГЕНЕРАТОР ИМПУЛЬСО в коллекторную цепь транзистора противоположного типа проводимости, его коллектор соединен через резистор с базой транзистора противоположного типа проводимости, а эмиттер - непосредственно соединен общей шиной источника питания,а с нципиальная электр На чертеже приведена прческая схема генератора.Генератор импульсов соного тока на резисторах 1, 2,10го включен конденсатор 4, Ввключеньвчерез резистор 5 -ференциального усилителя 7,ра 8 дифференциального усилно и через резистор 5 и после15- коллектор транзистора 10проводимости,держит мост постоян 3, в одно плечо котородиагональ этого мостабаза транзистора 6 дифбаза второго транзисто. ителя 7 непосредствендовательную ИС-цепь 9противоположного типа конденсатору 4 подключен перемиттер ключевого транзистора 11 ельн ектор - рого по и 13,со ный меж ход колл 20 база кото торов 12лючена к точке соединения резистель напряжения,транзистора 10 прои и общей шиной 14,источника питания,с шиной 15. став чяющих дел ду коллектором ипа проводимос ключ тивополож к которой чен один п торого соединен другои полю 1Изобретение относится к импульсной технике и может быть использовано в системах автоматики, измерительной и вычислительной техники.Известен генератор импульсов, содержащий мост постоянного тока на резисторах, в одно из плеч которого включен конденсатор, а в его диагональ включены через резистор и последовательнуюкС-цепь база одного из транзисторов дифференциального усилителя, база второго транзистора дифференциального усилителя и коллектор транзистора противоположного типа проводимости, при этом параллельно конденсатору подключен переход коллектор - эмиттер ключевого транзистора, база которого через резистор соединена с коллектором транзистора противоположного типа проводимости и общей шиной источника питания.Однако известное устройство не имеет электронного переключения с автоколебательного режима ра. боты на ждущий режим работы. Целью изобретения является обеспечение элект ронного переключения с автоколебательного режима работы на ждущий режим,Для этого в генератор включен дополнительныи транзистор, база которого соединена со средней точкой делителя напряжения на резисторах, включенны ног.К общей шине 14 непосредственно подсоединен эмиттер дополнительного транзистора 16, база которого соединена со средней точкой делителя напряжения на резисторах 17 и 18, включенного между коллектором транзистора 10 и общей шиной 14, а коллектор транзистора 16 через резистор 19 соединен с базой транзистора 10 противоположного типа проводимости,С обшей шиной 15 соединены эмиттер транзистора 10 противоположного типа проводимости и кол О лектор транзистора 8 дифференциального усилителя 7 непосредственно, а соединенные между собой база транзистора 10 и коллектор транзистора 6 дифференциального усилителя 7 - через резистор 20.Общая шина 14 подключена к точке соединения плеч из резистора 1 и конденсатора 4 моста постоянного тока, база транзистора 8 - к точке соединения плеч из резисторов 1 и 2, шина 15 - к точке соединения плеч из резисторов 2 и 3, а резистор 5 - к точке соединения плеч из резистора 3 и конденсатора 4.2 ОГенератор импульсов работает следующим образом.В первый момент после подключения питающе.го напряжения к шинам 14 и 15 разность потенциалов на обкладках конденсатора 4 равна нулю, и, так как потенциал на базе транзистора 8 выше потенциала на базе транзистора 6, выходное плечо - выход коллек.тора транзистора 6 - дифференциального усилителя 7 закрыт закрыты также транзисторы 10, 16 и ключевой т анзистор 11.ЗОКонденсатор 4 заряжается через резистор 3, и когда по мере повышения напряжения на конденсаторе 4 потенциал базы транзистора 6 становится равным потенциалу базы транзистора 8, выходное плечо дифференциального усилителя 7 открывается, вызывая д открывание транзистора 10, ключевого транзистора 11 и дополнительного транзистора 16. По цепи положительной обратной связи через последовательную РС -цепь 9 выходное плечо диф 40 ференциал ьного усилителя 7 поддерживается открытым, несмотря на то, что через открытый ключевой транзистор 11 начинается быстрый разряд конденсатора 4.Дополнительный транзистор 16 поддерживает 46открытым транзистор 10 даже тогда, когда выходное плечо дифференциального усилителя 7 закрываетсявследствие прекращения положительной обратной связи через последовательную ИС - цепь 9.Устройство приходит в устойчивое состояние,которое характеризуется тем, что конденсатор 4 и конденсатор 9 - 1 в Р С - цепи 9 разряжены, выходноеплечо дифференциального усилителя 7 закрыто, транзистор 10, дополнительный транзистор 16 и ключевойтранзистор 11 открыты,Для запуска генератора необходимо разорватьположительную обратную связь в триггере, образован.ном транзисторами 10 и 16, например подачей отрицательного импульса на базу транзистора 16. При этомзакроется транзистор 10 и ключевой транзистор 11.После этого повторяется процесс заряда конденсатора 4 и формирования импульса.Если управляющий импульс, подаваемый на ба.зу транзистора 16, короче времени заряда конденсатора 4, то генератор работает в ждущем режиме, генерируя одиночный импульс. При ступенчатом управляющем воздействии устройство работает в автоколебательном уежиме.Формула изобретенияГенератор импульсов, содержащий мост постоянного тока на резисторах; в одно из плеч которого включен конденсатор, а в его диагональ включены через резистор и последовательную РС - цепь база одного из транзисторов дифференциального усилителя. база второго транзистора дифференциального усилигеля и коллектор транзистора противоположного типа проводимости, при этом параллельно конденсатору подключен переход коллектор - эмиттер ключевого транзистора, база которого через резистор соединена с коллектором транзистора противоположного гила проводимости, а через другой резистор - с об. щей шиной источникапитания, отличающийс я тем, что, с целью обеспечения электронного переключения с автоколебательного режима работы на ждущий режим, в генератор включен дополнительный транзистор, база которого соединена со средней точ. кой делителя напряжения на резисторах, включенных в коллекторную цепь транзистора противоположного типа проводимости, его коллектор соединен через ре. зистор с базой этого же транзистора противоположного типа проводимости, а эмиттер - непосредственно соединен с абгцей шиной источника питания,518861 Составитель Н. Барин Техред И. Ковач Коррект Редак иньковски. Гриценко аказ 2424/28 пиал ППП "Патент", г. Ужгород, ул, Проектна Тираж 1029 Подписно ЦНИИПИ Государственного комитета Совета Министров С по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5
