Генератор пачек импульсов

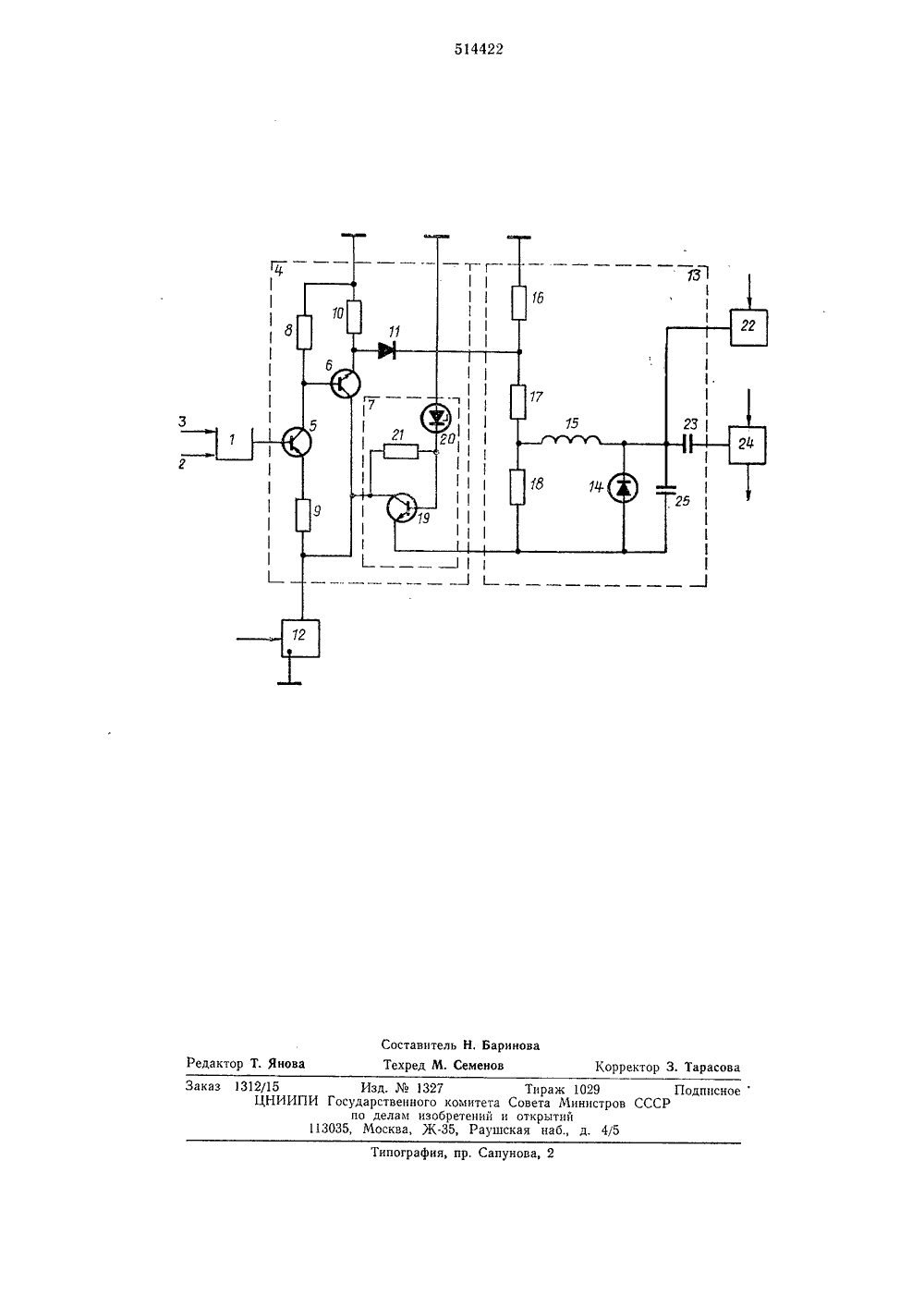

нц 514422 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Реслублик(21) 1086686,21 явки 3 е Государственный комитет Совета Министров СССР ло делам изобретений(088.8) Бюллетень ЛЪисания 18.06.76 крытии 72) Авторы изобретени ремеева и В. А, Череп(54) ГЕНЕРАТОР ПАЧ а развязываосвязан с кол выходом ста инципиальна мого генера Изобретение относится к импульсной технии может использоваться в высокостабильных задающих генераторах тактовых импульсов.Известен генератор пачек импульсов, содержащий стабилизатор напряжения питания, триггер, входы которого подключены к источникам импульсов сброса и запуска, и одно- вибратор, выполненный на туннельном диоде с индуктивностью, выход которого подключен к выходному формирователю.Однако известный генератор обладает низкой точностью привязки фазы импульсов в пачке к управляющему импульсу.С целью повышения точности привязки фазы импульсов в пачке к управляющему импульсу в предлагаемый генератор введены кварцевый синхронизатор, выход которого подключен к входу синхронизации одновибратора, и ключевое устройство с входом, подключенным к выходу триггера, состоящее из усилительного каскада на двух транзисторах различных типов проводимости, выход которого через диод подсоединен к входу запуска одновибратора, развязывающего элемента, выполненного на транзисторе того же типа проводимости, что и выходной транзистор усилительного каскада, эмиттер которого соединен с выходом источника напряжения смещения одновибратора, и стабилитроне, анод которого подключен к базе транзистор щего элемента и через резистор лектором этого транзистора и билизатора напряжения пптани 5 На чертеже призедена пэлектрическая схема предлага тора. Генератор пачек импульсов состоит из триггера 1, входы 2 и 3 которого подключены к 10 источникам импульсов сброса и запуска соответственно, а выход - к входу ключсвого устройства 4, состоящего из усилительного каскада на транзисторах 5 и 6 различных типов проводимости и развязывающего элемен та 7. Выход триггера 1 подключен к базетранзистора 5, включенного через резисторы 8 и 9 по схеме с общим эмиттером. Коллектор транзистора 5 соединен с базой транзистора 6, на котором собран эмпттерный повторитель 20 с использованием резистора 10.Эмиттер транзистора 6 соединен с катодомдиода 11, а коллектор - с выходом стабилизатора 12 напряжения питания. Выход усилительного каскада черед диод 11 подключен к 25 входу запуска одновибратора 13, выполненного на туннельном диоде 14 с индуктивностью 15, т. е. анод диода 11 соединен с общей точкой резисторов 16 и 17 делителя напряжения смещения одновибратора 13 на резисторах ЗО 16 - 18.Развязывающий элемент 7, входящий в ключевое устройство 4, состоит из транзистора 19 того же типа проводимости, что и транзистор 6, являющийся выходным для усилительного каскада, причем база транзистора 19 подключена к аноду стабилитрона 20, такке входящего в развязывающий элемент 7, а коллектор - к выходу стабилизатора 12 напряжения питания и резистора 21, включенного параллельно переходу коллектор в ба транзистора,Развязывающий элемент 7 является одновременно источником напряжения смещения одновибратора 13 и имеет в качестве своего выхода эмиттер транзистора 19, подключенцьш к катоду туннельного диода 14 одновпбратора 13. Анод туннельного диода 14 соединен с кварцевым синхронизатором 22 и через конденсатор 23 - с входом выходного формирователя 24. Параллельно туннельному диоду 14 подключен конденсатор 25.Генератор пачек импульсов работает с:сдующим образом.В исходном состоянии транзисторы 5, 6 ключевого устройства 4 открыты, транзистор 19 развязывающего элемента 7 закрыт, а диод 11 смещен в прямом направлении, в результате положительный потенциал ца аноде диода 11 близок к напряжению на эмиттере транзистора 19 развязывавшего элемента 7, и ток смещения туннельного диода 14 оказывается недостаточным для генерации. Рабочая точка туннельного диода 14 расположена па восходящей туннельной ветви вольт-амперной характеристики.Импульс запуска, поступающий на вход 3, включает триггер 1, прц этом закрываются транзисторы 5 п 6 клочсвого устройства 4, а диод 11 смещается в обратном направлении, положитсльцый потенциал па его я поде уменьшается, и ток, текущий через туннельцый диод 14, становится достаточным для генерации, причем рабочая точка туннельного диода 14 расположена ца падающей туннельной ветви вольт-амперной характеристики. С выхода одцовцбратора 13 импульсные сигналы поступаот ца вход выходного формирователя 24, который усиливает их по мощности и согласует выходное сопротивление одцовпбратора с внешней нагрузкой. Импульс сброса, поступающий ня вход 2 триггера 1, переключает его в исходное положение, транзисторы 5, 6 ключевого устройства открываются, тран зистор 19 развязывающего элемента закрывается, диод 11 смещается в прямом направлении и генерация прекращается.Синхронизация одновибратора 13 осуществляется биполярными сигналами кварцевого 10 генератора 22.Наличие развязывающего элемента 7 в схеме ключевого устройства 4 облегчает режим работы усилительного каскада ключевого устройства 4, позволяя срывать генерацию одно вибратора 13, не доводя транзисторы 5 и 6 дорежима насыщения, чем достигается большая крутизна фронтов включения п выключения одцовибратора 13.20Формула изобретенияГенератор пачек импульсов, содержащийстабилизатор напряжения питания, триггер, 2 з входы которого подключены к цсточпикам импульсов сброса ц запуска, и одовцбратор, выполценный на туннельном диоде с ицдуктцвпостью, выход которого подключен к выходному формирователю, о т л и ч а ю щ и й с я 30 тем, что, с целью повышения точности привязки фазы импульсов в пачке к управляющему импульсу, в него введены кварцевый сицхропцзатор, выход которого подключен к входу синхронизации одновибратора, и ключевое 35 устройство с входом, подключенным к выходутриггера, состоящее цз усилительного каскада на двух транзисторах различных типов проводимости, выход которого через диод подсоединен к входу запуска одповибратора, развязы вающего элемента, выполненного па транзисторе того жс типа проводимости, что и выходной транзистор усилительного каскада, эмцттер которого соединен с выходом источника напряжения смещения одновибратора, ц 45 стабплитропе, анод которого подключен к базе транзистора развязывающего элемента и через резистор связан с коллектором этого транзистора и выходом стабилизатора няпряжсцц 51 пи 1 яц 5.514422 Составитель Н. Бариноваактор Т. Янова Техред М, Семенов Корректор 3. Тарасова Заказ ПодписноР ипография, пр. Сапунова 2/15 Изд. Ме 1327 ЦНИИПИ Государственного комитет по делам изобретений 113035, Москва, Ж.35, Рау
