Устройство для сигнализации о состоянии контролируемых параметров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 511615
Автор: Камнев
Текст

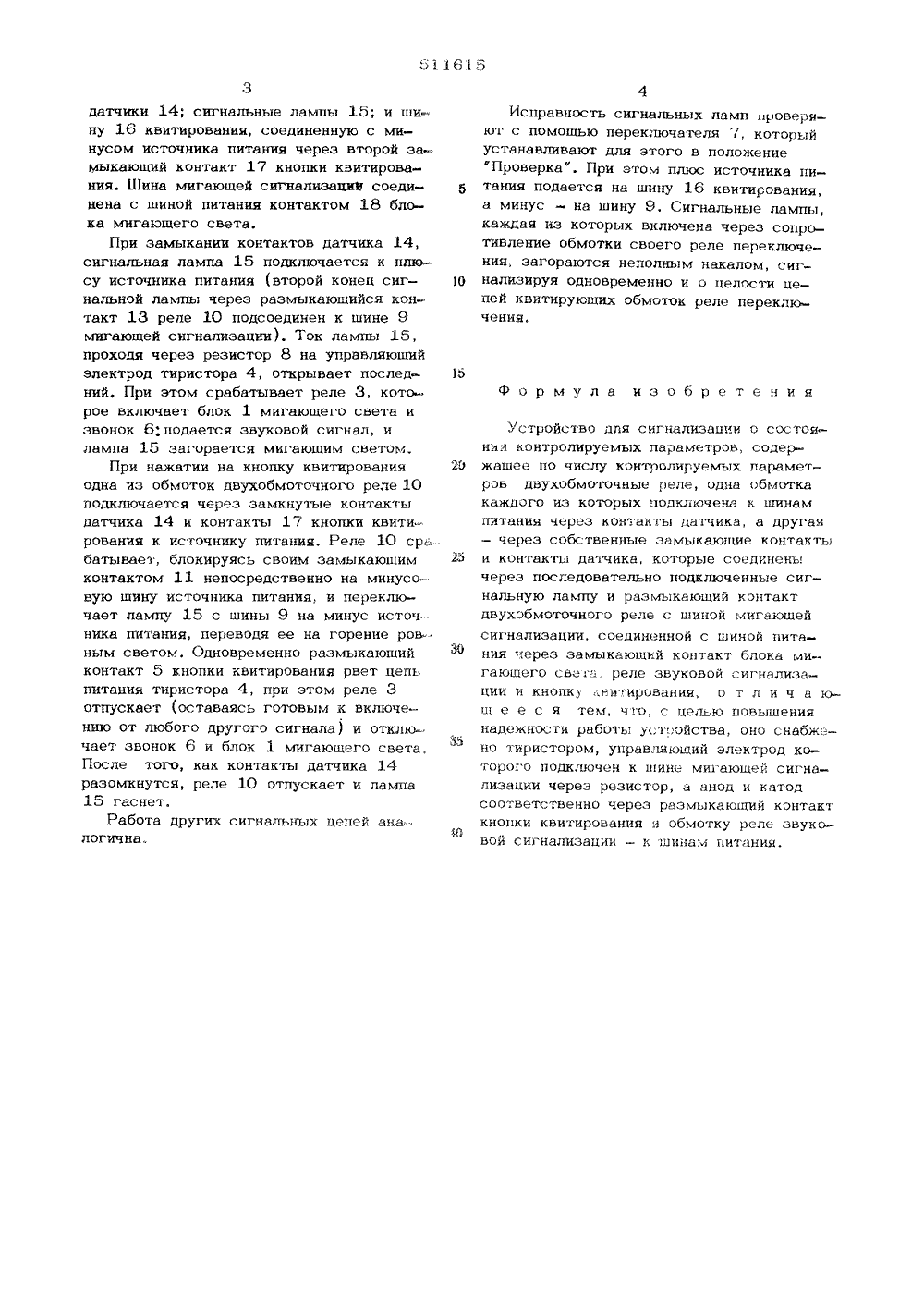

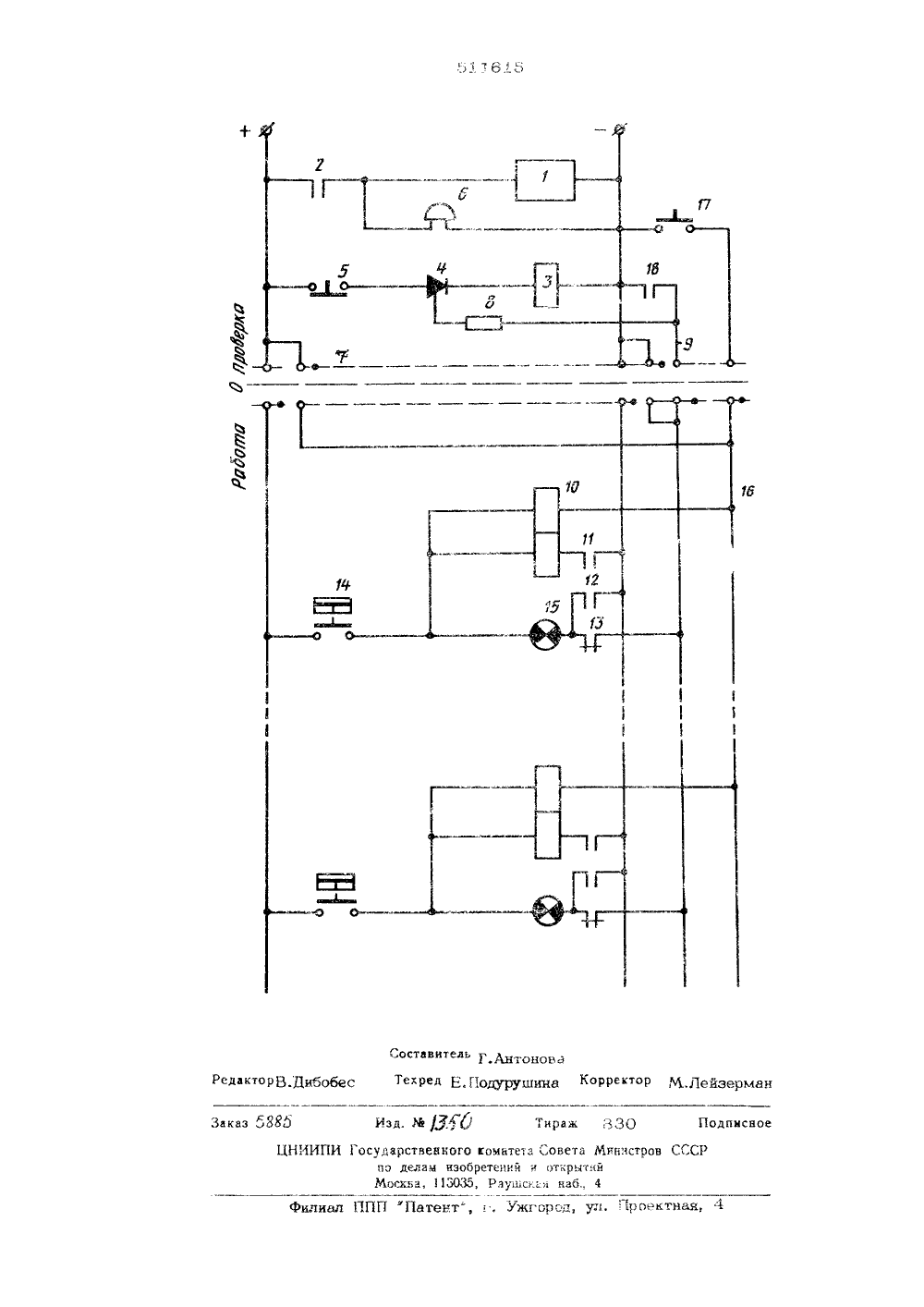

:;: Р д:сГа 1 со 1 ИС Ь с 1 11 ат-;.111 Ш 1 И. КЭтС 1 РаЯ со 1 сд с .:Л С,;:1 дНУС ОМ ИС Тод 1 д 1111 дс 11 И 1 ЯН 1 дйь;каки:11 Й контак- блока 1; двухОб:. "; 1 пн 1 е Реле 1 С пеРеклдод 111 ниа свето- с с:11 д; дС дс сдсС К( О 1 дксВ де.,д 1 г 2"-1,. Мс.л, В ОЕВ ЛяОО 5,О-, -" Л".654.9 (088,8)датчики 14; сигнальные лампы 15; и шину 16 квитирования, соединенную с минусом источника питания через второй замыкающий контакт 17 кнопки квитирования. Шина мигающей сит нализация соединена с шиной питания контактом 18 блока мигающего света.При замыкании контактов датчика 14,сигнальная лампа 15 подключается к плюсу источника питания (второй конец сигнальной лампы через размыкаюшийся контакт 13 реле 10 подсоединен к шине 9мигающей сигнализации). Ток лампы 15,проходя через резистор 8 на управляющийэлектрод тиристора 4, открывает последний. При этом срабатывает реле 3, которое включает блок 1 мигающего света извонок 6 подается звуковой сигнал илампа 15 загорается мигающим светом.При нажатии на кнопку квитированияодна из обмоток двухобмоточного реле 10подключается через замкнутые контактыдатчика 14 и контакты 17 кнопки квитирования к источнику питания, Реле 10 ср:,батывает, блокируясь своим замыкающимконтактом 11 непосредственно на минусовую шину источника питания, и переключает лампу 15 с шины 9 на минус источника питании, переводя ее на горение ровным светом. Одновременно размыкающийконтакт 5 кнопки квитирования рвет цепьпитания тиристора 4, при этом реле 3отпускает (оставаясь готовым к включению от любого другого сигнала) и отключает звонок 6 и блок 1 мигающего света,После того, как контакты датчика 14разомкнутся, реле 10 отпускает и лампа15 гаснет,Работа других сигнальных цепей аналогич на,. Исправность сигнальных ламп проверяют с помощью переключателя 7, который устанавливают для этого в положение "Проверка". При этом плюс источника питания подается на шину 16 квитирования, а минус - на шину 9. Сигнальные лампы, каждая из которых включена через сопротивление обмотки своего реле переключения., загораются неполным накалом, сиг О нализируя одновременно и о целости цепей квитирующих обмоток реле переключения.15Формула изобретенияУстройство для сигнализации с состоинии контролируемых параметров, содер жащее по числу контролируемых параметров двухобмоточные реле, одна обмотка каждого из которых подключена к шинам питания через контакты датчика, а другая - через собственные замыкающие контакты 25 и контакты датчике, которые соединенычерез последовательно подключенные сигнальную лампу и размыкающий контакт двухобмоточного реле с шиной мигающейсигнализации, соединенной с шиной питания .ерез замыкающий контакт блока мигающего свеа, реле звуковой сигнализации и кнопку витировання, о т л и ч а юш е е с я тем, чо, с целью повышения надежности работы устройства, оно снвбжено тиристором, управляоший электрод кс торого подключен к шине мигающей сигнализации через резистор, а анод и катод соответственно через размыкающий контакт кнопки квитирования и обмотку реле звуко- Квой сигнализации - к шинам питания.
СмотретьЗаявка
2041298, 03.07.1974
ПРЕДПРИЯТИЕ ПЯ Р-6109
КАМНЕВ ЮРИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G08B 25/00
Метки: контролируемых, параметров, сигнализации, состоянии
Опубликовано: 25.04.1976
