Способ записи информации в магнитных элементах с модуляцией магнитного сопротивления

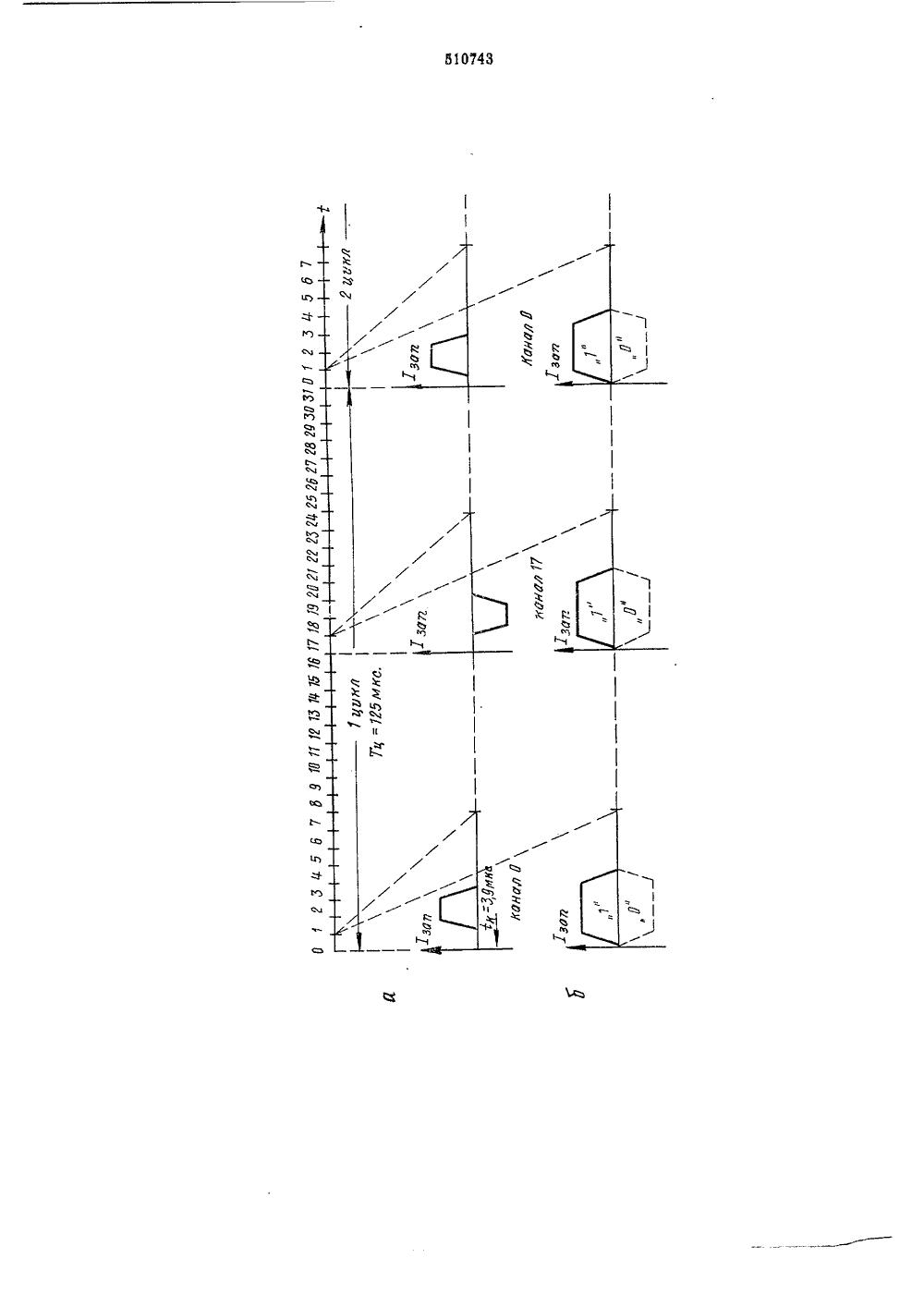

5 Ю 743 ОП ИСАН И Е ИЗОБРЕТЕНИЯ Союз Соеетскик Социалистических РеспубликГосударственный комитет Совета Министров СССР о делам изобретенийи открытий ано 15,94,76, Бюллетень Ъ 14 Опублик 53) УДК 681.327.6(088.8) ия 31.05.76 ата опуб коваия описа Авторыизобретения(71) Заявитель нинградское отделение Центрального научн исследовательского института связи(54) СПОСОБ ЗАПИСИ ИНФОРМАЦИИ В МАГНИТНЬ ЭЛЕМЕНТАХ С МОДУЛЯЦИЕЙ МАГНИТНОГО СОПРОТИВЛЕНИЯПредложенный способ записи информации в магнитных элементах с модуляцией магнитного сопротивления (ММС), обладающих прямоугольной петлей гистерезиса (ППГ), относится к вычислительной технике и может найти применение в запоминающих устройствах (ЗУ) со считыванием без разрушения информации, используемых в системах передачи и коммутации информации с импульсно-временным делением каналов.Известен способ записи информации в магнитных элементах с модуляцией магнитного сопротивления, обладающих прямоугольной петлей гистерезиса, заключающийся в параллельно выполняемых операциях воздействия на магнитный материал вокруг информационного отверстия элемента импульсом с амплитудой, меньше пороговой, и многократном переключении магнитного материала вокруг опросного отверстия парами разнополярных импульсов по предельной петле гистерезиса, В процессе записи информации переключается магнитный материал вокруг информационного отверстия. В момент переключения магнитного материала вокруг опросного отверстия изменяются свойства магнитного материала вокруг информационного отверстия, что выражается в изменении порогового поля. Это позволяет снизить амплитуду разрядного тока до величины, существенно меньшей порогового тока невозбуждаемого (по опросному отверстию) биакса. Переключение магнитного материала вокруг опросного отверстия осуществляется при пропускании пар разнопо лярных импульсов через провод опросногоотверстия. При пропускании разрядного тока в проводе, проходящем через информационное отверстие, и изменении порогового поля магнитного материала вокруг этого же отверстия 0 происходит перезапись информации по частным петлям гистерезиса. Однако переключение по частным петлям осуществляется лишь при многократном воздействии. При записи 1 или О в течение времени пропускания 5 всех пар импульсов в проводе, проходящемчерез опросное отверстие, по проводу, проходящему через информационное отверстие, пропускают разрядный ток записи соответствующей полярности, амплитуда которого су щественно меньше порогового тока, В режимеопроса по проводу, проходящему через опросное отверстие, пропускают однополярные импульсы, осуществляющие модуляцию магнитного сопротивления в перемычке между отвер стиями биакса. В результате этого в проводе,проходящем через информационное отверстие, наводятся выходные сигналы, полярности которых определяются знаком записанной информации (1 и О). Однако при использо ванин известного способа записи время записи10 15 20 25 30 35 40 45 равнительно велико (5 - 20 мкс). В связи с этим не представляется возможным использовать известный способ записи в ЗУ со считыванием без разрушения информации, применяемых в системах коммутации с импульсно- временным делением каналов, Это объясняется тем, что специфической особенностью ЗУ, обслуживающих системы коммутации с импульсно-временным делением каналов, является их непрерывная работа по обеспечению соединений, Все такие системы обычно работают с определенным циклом повторения временных каналов. Например, в системах электронных автоматических телефонных станций (ЭАТС) с импульсно-кодовой модуляцией (ИКМ) период Тцикла равен 125 мкс. При этом время, отводимое одному каналу, исчисляется единицами микросекунды. Так, в системе уплотнения ИКМвремяотводимое одному каналу составляет 3,9 мкс. За это время невозможно осуществить запись известным способом (для этого требуется время, как указывалось выше, 5 - 20 мкс).Для повышения быстродеиствия в системах связи с импульсно-временным делением каналов предлагается запись информации осуществлять во временных положениях незанятых каналов, а упомянутые операции воздействия и многократного переключения выполнять с периодическим прерыванием и возобновлением.Сущность способа записи информации поясняется на примере записи информации в магнитных элемента.; ЗУ управления коммутационным полем ЭАТС, использующей аппаратуру ИКМ.На чертеже схематически приведено расположение временных каналов в системе уплотнения ИКМи временные диаграммы числового и разрядного токов записи при осуществлении записи информации предложенным способом.Аппаратура уплотнения имеет 32 капала, цикл повторения которых составляет 125 мкс. В качестве разговорных используются 30 каналов. Каналы О и 17 используются для передачи служебной информации и сигналов синхронизации. Во временных положениях этих каналов аппаратура коммутации не работает, Эти временные положения как раз и используют для перезаписи информации в магнитных элементах ЗУ коммутационного поля, За время одного канала можно успеть подать лишь часть пар импульсов, необходимых для полной перезаписи, Поэтому последовательность пар импульсов подают с прерыванием в периоды, соответствующие каналам, не занятым передачей разговорной информации (см, чертеж, поз, а). Одновременно осуществляют прерывание разрядного тока, протекающего по проводу проходящему через информационное отверстие (см. чертеж, поз. б). Предельным случаем прерывания может быть один импульс в один временной канал (см. чертеж, поз. а) .В приведенном примере за один цикл укладывается одна пара разнополярных импульсов, и следовательно, полный цикл записи, состоящий из восьми пар импульсов, может быть проведен за время 1 мкс. Это время существенно меньше нормы на время установлени 51 соединения,Формула изобретения Способ записи информации в магнитных элементах с модуляцией магнитного сопротивления, обладающих прямоугольной петлей гистерезиса, заключающийся в параллельно выполняемых операциях воздействия на магнитный материал вокруг информационного отверстия элемента импульсом с амплитудой, меньше пороговой, и многократном переключении магнитного материала вокруг опросного отверстия парами разнополярных импульсов по предельной петле гистерезиса, о т л и ч а ющи й ся тем, что, с целью повышения быстродействия в системах связи с импульсно-временным делением каналов, запись информации осуществляют во временных положениях незанятых каналов, а упомянутые операции воздействия и многократного переключения выполняют с периодическим прерыванием и возобновлением.
