Устройство для записи и воспроизведения двоичной информации на магнитную ленту

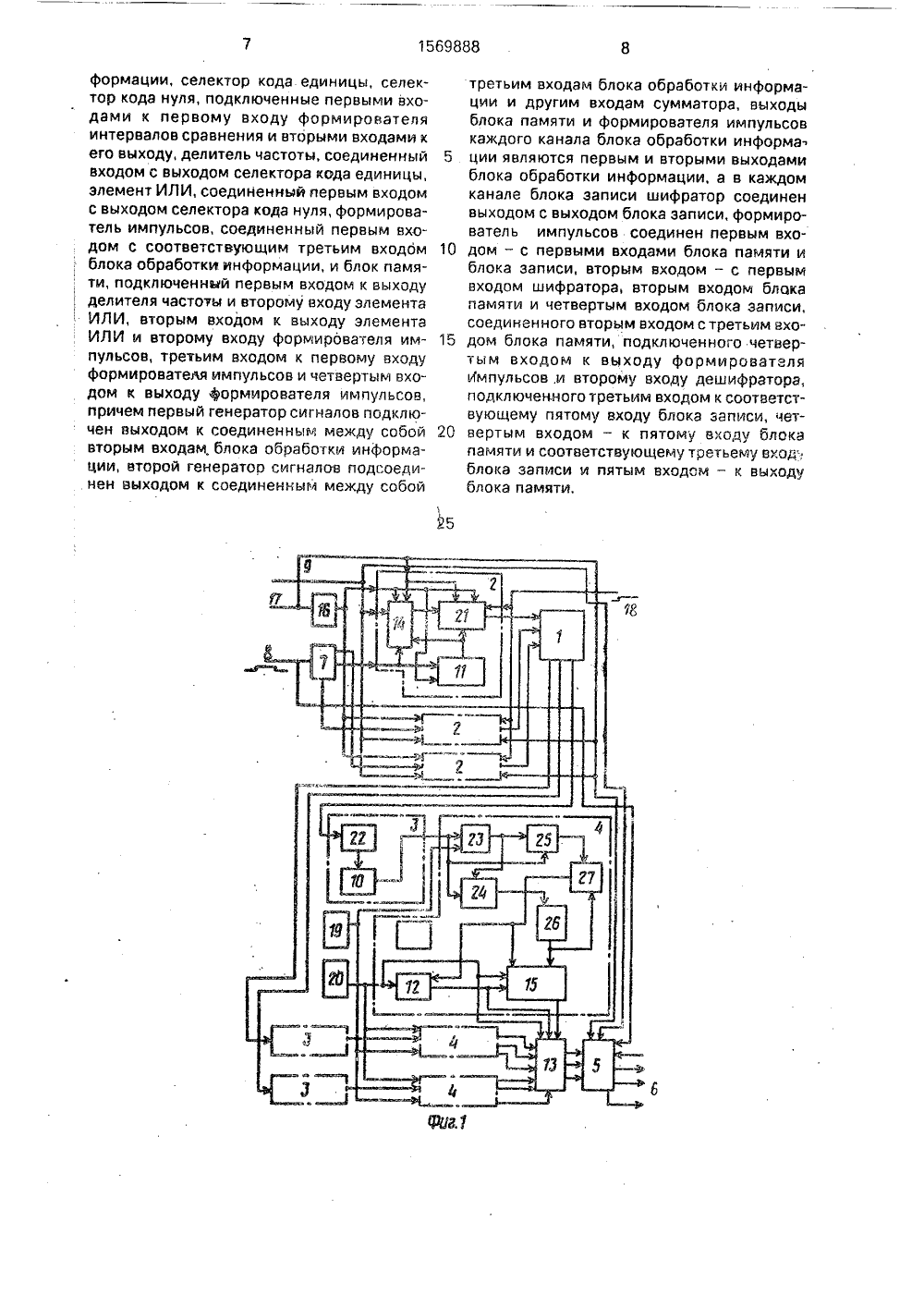

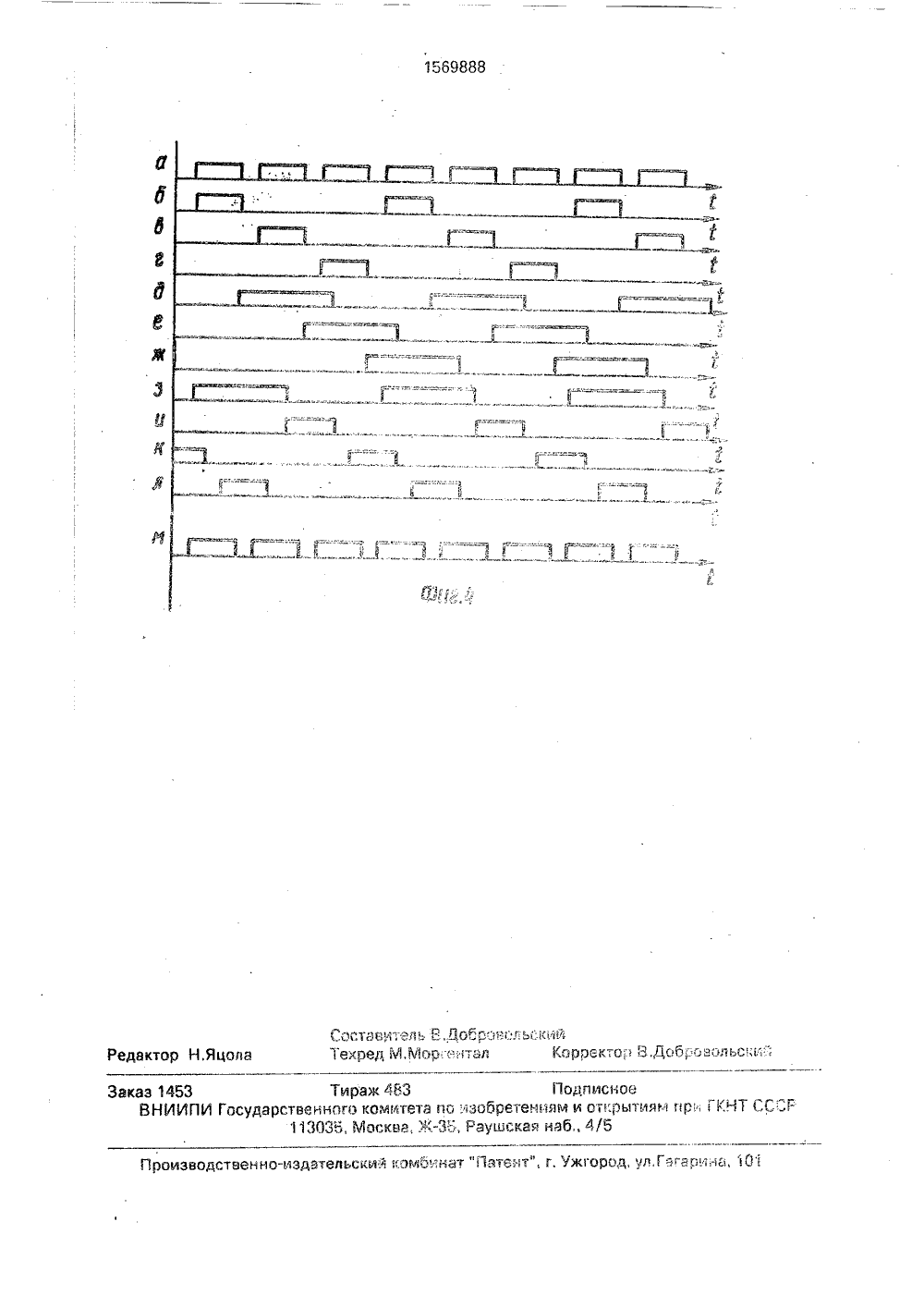

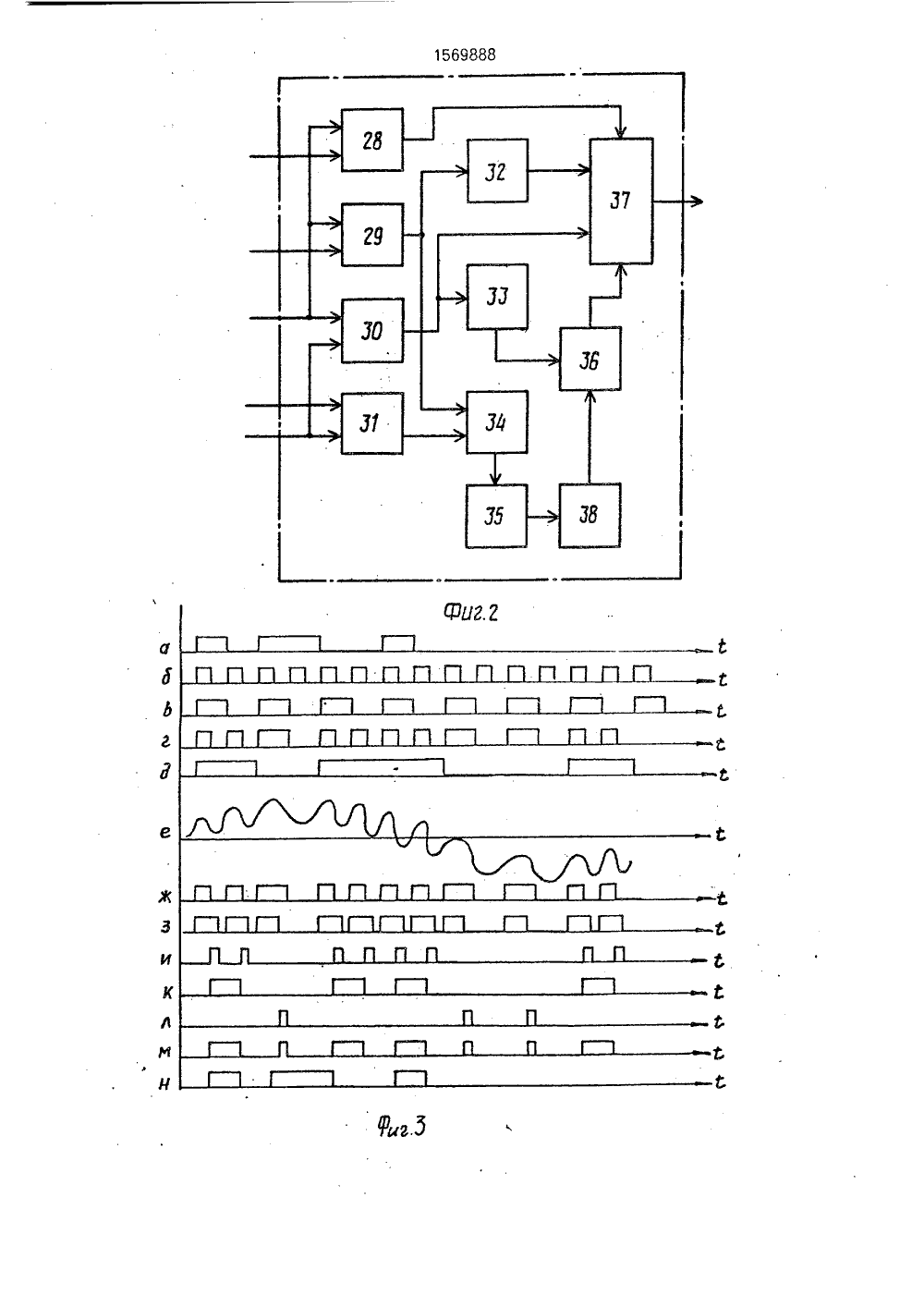

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) (11) А 5)5 О 11 В 20 ИЗОБРЕТЕНИ ИСА ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(54) УСТРОЙСТВО ДЛЯ ЗАПИСИ И ВОСПРОИЗВЕДЕНИЯ ДВОИЧНОЙ ИНФОРМАЦИИ НА МАГНИТНУК) ЛЕНТУ(57) Изобретение предназначено для накопления информации и позволяет снизитьпогрешность записи-воспроизведения двоичной информации при уменьшении полосычастот тракта записи-воспроизведения, Для Изобретение относится к накоплению информации, а именно к устройствам для записи и воспроизведения на магнитную ленту.Цель изобретения - снижение погрешности записи-воспроизведения двоичной информации при уменьшении полосы частот тракта записи-воспроизведения,На фиг. 1 - 4 приведены структурные схемы устройства для записи и воспроизведения двоичной информации на магнитную ленту, блошка памяти ус 1 ройства и временные диаграммы их работы соответственно,Устройство для записи и воспроизведе- . ния двоичной инФормации на магнитную ленту содержит магнитофон 1, подключеннцй входами к выходам блока 2 записи и выходами - к входам блока 3 воспроизведеОзтОГО блоки записи и воспроизведения, блок обработки информации выполнены многоканальными, последние из которь)х через сумматор подключены к входам коммутатора, а каждый из каналов блока записи содержит формирователь импульсов, блок памяти и шифратор, каждый канал блока 3 воспроизведения содержит последовательно соединенные режекторный фильтр и фазовращатель, а каждый блок 4 обработки информации содержит формирователь интервалов сравнени,", селекторы кодов единицы и нуля, делитель частот;:, блок па мяти, формирователь импульсов и злемент ИЛИ. Это позволяет при использовании любого магнитофона, имеющего не менее чем два канала записи-воспроизведения, осуществить точную запись двоичной информации на магнитную ленту, 4 ил. ния, подсоединенного выходами к первым входам блока 4 обработки информации, коммутатор 5, подключенный выходами к выходным шинам 6, распределитель 7 импульсов, соединенный входом с первой управляющей шиной 8 и выходами - с первыми входами блока 2 записи, подключенного вторыми входами к шине 9 информации, фазовращатель 10, формирователи 11 и 12 импульсов, сумматор 13, первый и второй блоки 14 и 15 памяти, делитель 16 частоты, подключенный входом к шине 17 синхронизации и третьим входам блока 3. записи и вцходом - к четвертым входам блока 3 записи.Устройство для записи и воспроизваде. ния двоичной информации на магнитную ленту также содержит вторую управляющуюшину 18, соединенную с пятыми входами блока 3 записи, первый и второй генераторы 19 и 20 сигналов, Блоки 2 - 4 записи, воспроизведения и обработки информации выполнены многоканальными, сумматор 13 подключен одними входами к первому и второму выходам каждого канала блока 4 обработки информации и выходами - к входам коммутатора 5, соединенного информационным входом с шиной 9 информации, синхронизирующим входом - с шиной 17 синхронизации и стробирующим входом - с первой управля;ощей шиной 8, При этом каждый канал блока 2 записи содержит блок 14 памяти, шифратор 21 и формирователь 11 импульсов, каждый канал блока 3 воспроизведения содержит последовательно соединенные режекторный фильтр 22, вход которого является одним из входов блока 3 воспроизведения, и фазовращатель 10, выход которого является одним из выходов блока 3 воспроизведения, а каждый канал блока 4 обработки информации содержит формирователь 23 интервалов сравнения, подключенный первым и вторым входами ксоответствующим первому и второму входам блока 4 обработки информации, селектор 24 кода единицы, селектор 25 кода нуля, подключенные первыми входами к первому входу формирователя 23 интервалов сравнения и вторыми входами - к его выходу, делитель 26 частоты, соединенный входом с выходом селектора 24 коца единицы, элемент ИЛИ 27, соединенный первым входом с выходом селектора 25 кода нуля, формирователь 12 импульсов, соединенный первым входом с соответствующим третьим входом блока 4 обработки информации, и блок 15 памяти, подключенный первым входом к выходу делителя 26 частоты и второмувходу элемента ИЛИ 27, вторым входом - к выходу элемента ИЛИ 27 и второму входу формирователя 12 импульсов, третьим входом - к первому входу формирователя 12 импульсов и четвертым входом - к выходуформирователя 12 импульсов. Причем первый генератор 19 сигналов подключен выходом к соединенным между собой вторымвходам блока 4 обработки информации, второй генератор 20 сигналов подсоединен вы-ходом к соединенным между собой третьим входам блока 4 обработки информации и другим входам сумматора 13. Выходы блока 15 памяти и формирователя 12 импульсов каждого. канала блока 4 обработки информации являются первым и вторым выходамиблока 4 обработки информации. В каждом канале блока 2 записи шифратор 21 соединен выходом с выходом блока 2 записи, формирователь 11 импульсов соединен пер 5 10 20 25 ЗО 35 40 50 вым входом с первыми входами блока 14 памяти и блока 2 записи, вторым входом - с первым входом шифратора 21, вторым входом блока 14 памяти и четвертым входом блока 2 записи, соединенного вторым входом с третьим входом блока 14 памяти, подключенного четвертым входом к выходу формирователя 11 импульсов и второму входу шифратора 21. Последний подключен третьим входом к соответствующему пятому входу блока 2 записи, четвертым входом - к пятому входу блока 14 памяти и соответствующему третьему входу блока 2 записи и пятым входом - к выходу блока 14 памяти.Блоки 14 и 15 памяти включают в себя первый элемент И 28, второй элемент И 29, второй элемент ИЛИ ЗО, третий элемент И 31, схему 32 выделения заднего фронта, первый элемент НЕ 33, третий элемен ИЛИ 34, схему 35 выделения переднего фронта, двоичный счетчик Зб числа 96, оперативное запоминающее устройство 37 (ОЗУ) и второй элемент НЕ 38.Устройство для записи и воспроизведения двоичной информации на магнить,чо ленту работает следующим образом.Сигнал "Строб" (фиг. 4 а) длительностью 96 тактовых импульсов(фиг. Зб) подается н.: вход распределителя 7 импульсов, С его выходов стробы поступают на блок 2 записи, их диаграммы показаны на фиг, 4 б, в и г, Делитель 16 частоты, на вход которого поданы тактовые импульсы (фиг, Зб), подает их на блок 2 записи в виде, показанном на фиг, Зв, Формирователь 11 импульсов, на вход которого подаются стробы с распределителя 7 импульсов и с делителя 16 частоты., формирует строб разрешения длительностью в 96 поделенных тактовых импульсе (фиг. 4 д), который подаетСя в прямом виде на блок 14 памяти и шифратор 21,Блок 14 памяти записи показан на фиг, 2. С выхода первого элемента НЕ 3;. происходит обнуление счетчика числа 9: (36), а с его выхода происходит заполнение адресов ОЗУ 37 в параллельном двоичнгкоде, Информация с выхода первого эле мента И 28 поступает в прямом коде на информационный вход ОЗУ 37, сигналы на тактовый и управляющий входы ОЗУ 37 поступают соответственно со схемы выделения заднего фронта 32 и второго элемента ИЛИ 30, С выхода ОЗУ 37 растянутая вдвое информация (фиг, Зд) поступает на вход шифратора 21,Шифратор 21 служит для кодирования информации по частотному признаку и приведению ее к виду, пригодному для записи на магнитофон, Шифратор 21 выдает закодированную по частотному признаку инфор 156988645 50 строб длительностью в 9 б тактовых импуль- .сов (фиг, 4 и), который проходит на блок 15 мацию (фиг. Зг) при подаче логического уровня импульса записи. Запись информации производится на три канала многоканального магнитофона 1 за время действия стробов, их взаимное положение, соответственно по каналам, показано на фиг. 4 д, е и ж.С выхода магнитофона 1 информация, промодулированная пилот-сигналом, подается на блок 3 воспроизведения. Рассмотрим работу одного первого канала, так кяк работа двух других аналогична, Информация с магнитофона 1, имеющая вид, показанный на фиг, Зе, поступает ня режекторный фильтр 22, где происходит подавление частоты пилот-сигнала,Затем информационный сигнал проходит через фазовращатель 10, где для совпадения по фазе с исходным (фиг. Зг) он либо остается в исходной форме, либо инвертируется, Информационные сигналы с выхода блока 3 воспроизведения в виде сигнала (фиг, Зж) поступают на формирователь 23 интервалов сравнения, селектор 25 кода нуля, селектор 24 кода единицы и одновременно обнуляет счетчик числа 32,После прохождения 32 тактов выбирается строб интервала сравнения (фиг. Зз), равный 32 тактовым импульсам генератора 19 фиксированной частоть и соответственно длительностью в полтора разя большей длительности входных тактовых импульсов (фиг, Зб), который подается на селектор 25 кода нуля и селектор 24 кода единицы.Код единицы (фиг. Зи) подается на делитель 26 частоты с коэффициентом деления 2. Деленный код единицы (фиг, Зк) поступает на вход элемента ИЛИ 27 и на блок 15 памяти воспроизведения. На выходе элемента ИЛИ 27 два кода складываются и образуют такты воспроизведения второй частоты, поступающие на блок 15 памяти воспроизведения. На выходе формирователя 12 импульсов формируется строб длительностью в 9 б тактовых импульсов (фиг. 4 и). Генератор 20 сигналов представляет собой автоколебательный мультивибратор, Он вырабатывает импульсы со скважностью 2 той же частоты, что и входные тактовые импульсы (фиг. Зб), которые помимо формирователя 12 импульсов воспроизведения первой частоты поступают на блок 4 обработки информации и на сумматор 13. Таким образом формируется памяти воспроизведения и сумматор 13,Уплотненная вдвое информация с выхода блока 15 памяти, показанная на (фиг. Зн),5 10 15 20 25 30 35 40 подается на сумматор 13. Тактовые импульсы соединены в сумматоре 13 в одной точке и подаются на коммутатор 5.При подаче сигналя "Импульс воспроизведения" логической единицей на выходе коммутатора 5 присутствуют тактовые импульсы, строб и информация, прошедшие через устройство записи,и воспроизведения двоичной информации на магнитную ленту, а при подаче этого импульса логическим нулем - зти же сигналь поступают с вхп-я, минуя устройство,Формула изобретения Устройство для записи и воспроизведения двоичной информации ня магнитную ленту, содержащее магнитофон, подключенный входами к выходам блока записи и выхОДЯми к вхОДЯм блока воспроизведения, подсоединенного выходяь;и к первым входам блока обрабогки инфор яции, коммутатор, подключенный выходами к выходным шинам, распределитель импульсов, соединенный входом с первой управляющей в иной и выход"ми с первьми входами блока записи, подключенного вторьми входами к шине инфоомяции, фязоерящятель формирователи импульсов, сумятор, первый и второй блоки памяги, делитель частоты, 1 ОдклОчен 1 ьй 3;Одом к ц 1 и не синхронизациитоетьи 4 входял блока зя писи и выходом к ",зтвертьГи входям блока записи, и вторуО упрявляОщ;О ги,- со, диненнуО с пятыми входами блока записи, О т л и ч а ю щ 8 8 с я тем, что, с ц 8 льО снижения гОгреш ности зап ис;-восо роизведения двоичной инфоомяции, в него введены первый и втооой генеоятсры сигналов, блоки записи, воспроизведения и обработ- КИ И-фОРМЯЦИИ ВЬ ПОЛ Н 8 Н Ы М .О; О"," НЯГЬНЬ. ми, сумматор подключен одними входами к первому и второму выходам каждого канала блока обработки информации и выходами к входам коммутатора, соединенного информационным входом с шиной информации, синхронизируОщим входом - с шиной синхронизации и стробирующим вхсдом - с первой управляющей шиной, при этом каждый канал блока записи содержит блок памяти, дешифратор и формирователь импульсов, каждый канал блока воспроизведения содержит последовательно соединенные режекторный фильтр, вход которого является одним из входов блока воспроизведения, и фазовоащатель, выход которого является одним из выходов блока воспроизведения, а каждьй канал блока обработки информации содержит формироватеЛь интервалов сравнения, подключенный первыМ и вторым входами к соответствующим первому и второму входам блока обработки ин 1569888формации, селектор кода единицы, селектор кода нуля, подключенные первыми входами к первому входу формирователя интервалов сравнения и вторыми входами к его выходу, делитель частоты, соединенный входом с выходом селектора кода единицы, элемент ИЛИ, соединенный первым входом с выходом селектора кода нуля, формирователь импульсов, соединенный первым входом с соответствующим третьим входом блока обработки информации, и блок памяти, подключенный первым входом к выходу делителя частоты и второму входу элемента ИЛИ, вторым входом к выходу элемента ИЛИ и второму входу формирователя импульсов, третьим входом к первому входу формироватем импульсов и четвертым входом к выходу Формирователя импульсов, причем первый генератор сигналов подключен выходом к соединенным между собой вторым входам, блока обработки информации, второй генератор сигналов подсоединен выходом к соединенным между собой третьим входам блока обработки информации и другим входам сумматора, выходы блока памяти и формирователя импульсов каждого канала блока обработки информа.5 ции являются первым и вторыми выходамиблока обработки информации, а в каждом канале блока записи шифратор соединен выходом с выходом блока записи, формирователь импульсов соединен первым вхо О дом - с первыми входами блока памяти иблока записи, вторым входом - с первым входом шифратора, вторым входом блока памяти и четвертым входом блока записи, соединенного вторым входом с третьим вхо дом блока памяти, подключенного четвертым входом к выходу формирователя Импульсов,и второму входу дешифратора, подключенного третьим входом к соответствующему пятому входу блока записи, чет О вертым входом - к пятому входу блокапамяти и соответствующему третьему вход блока записи и пятым входом - к выходу блока памяти.3 ъ.,г,-, Р долг,рг,г в едактор Н.Яцода 1 ехред М,Ыор. авитал КорректсБ Д ба 3 1 Проиэводственно-издательскими коЫ инат "Патент", г. Ужгород., ул, Гагарина,О акаэ 3453 Тираж 483 ВНИИПИ Государственного комитета оо авэо 113 ОЗБ, Москва )К-Зь, Рау
