Установка для промывки и отбелки целлюлозосодержащего материала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 510549
Авторы: Бойко, Иванов, Калиновский, Крюков, Кудрявцев, Перминов, Сметанин, Филатенков
Текст

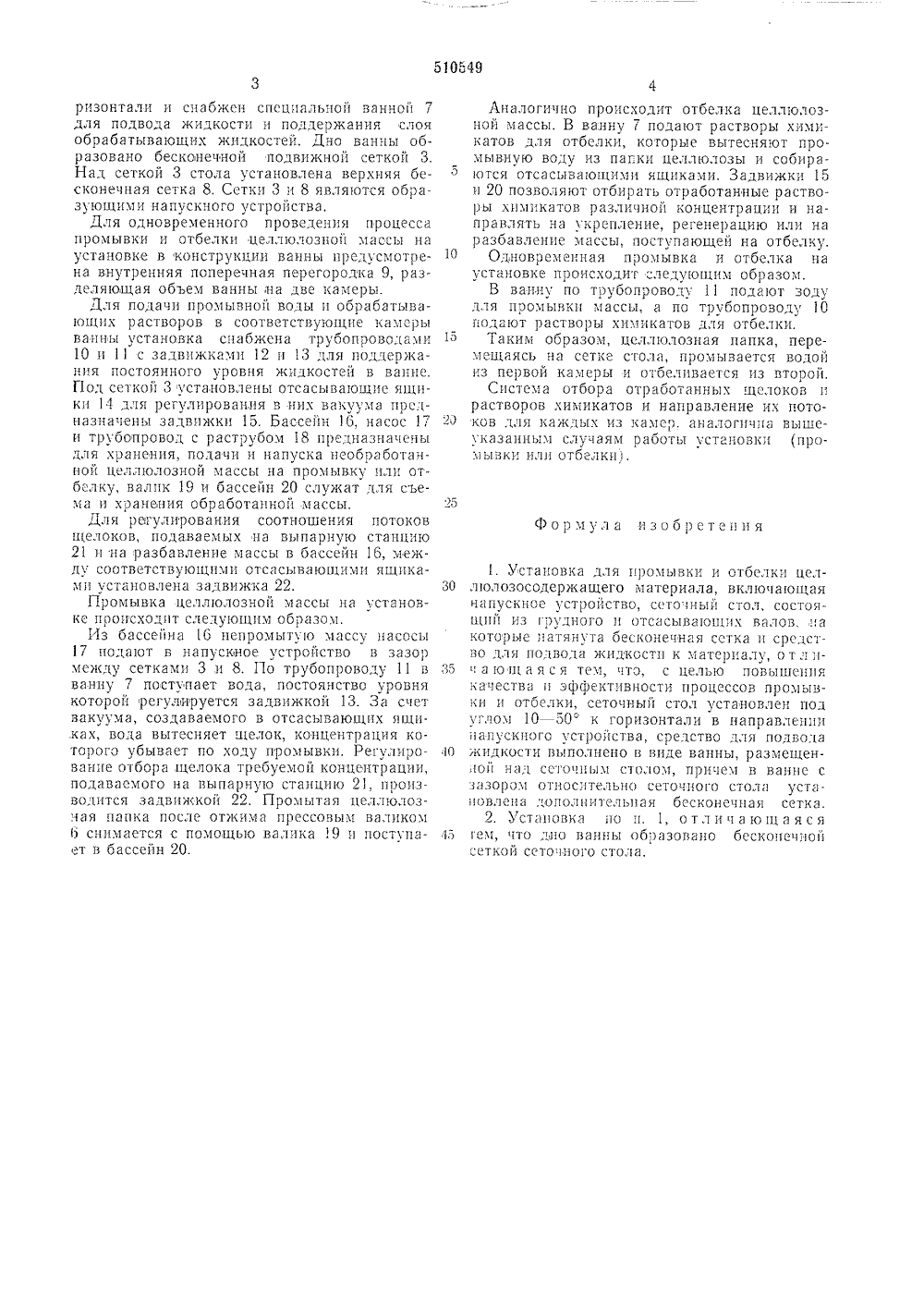

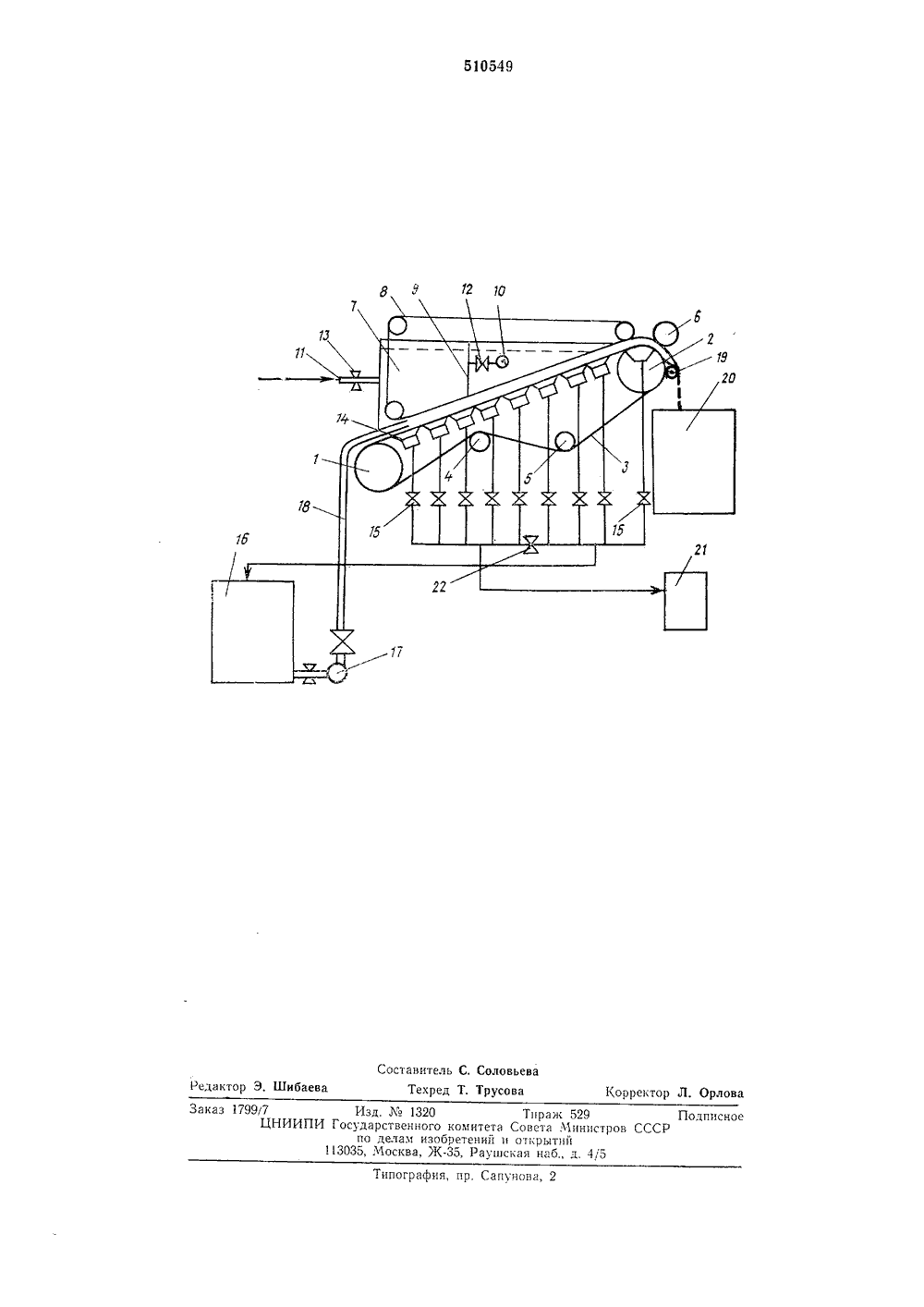

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ополнительное к авт. свид-ву 1) М. Кл.з О 21 С 9/О аявлено 20.12.74 (21) 2085380присоединением заявки23) Приоритет осударствеииыи комитет авета Министров СССР по делам изобретенийи открытий71) Заявитель люлозно(54) УСТАНОВКА ДЛЯ ПРОМЫВКИ И ОТБЕЛК ЦЕЛЛЮЛОЗОСОДЕРЖАЩЕГО МАТЕРИАЛАбавленными и через систем на)ительные количества Воз Изобретение относится к целлюлозно-бумажной промышленности и касается установки для промывки и отбелки целлюлозосодержащих материалов.В настоящее время промывка и отбелка целлюлозной массы осуществляется на различных установках. Промывку массы как непосредственно после варки, так и меткду стадиями в процессе отбелки производят в диффузорах периодического и непрерывного дей ствия, барабанных фильтрах, дисковых фильтрах, прессах. Отбелку осуществляют на установкахвключающих отбельные башни различных конструкций, дифузоры, барабанные фильтры, пресспаты. 1Известен способ отбелки целлюлозы и устройство для его осуществления, включающее бесконечную сетку, предназначенную для принятия слоя целлюлозы и для того, чтобы дать возможность фильтрующей жидкости пройти 2 через слой целлюлозы, приспособление в виде спрысков, предназначенное для подачи жидкости к целлюлозе, и резервуары для принятия растворов после обработки целлюлозы.Эффективность процессов промывки и от белки предложенного устройства низкая, так как подача обрабатывающих растворов с помощью спрысков имеет ряд недостатков; площадь контакта, растворов с целлюлозными волокнами очень мала, отработанные щелока 3 полу )а ются разпрокачиваются зС целью повышения кдчествл и эфйсктивиости процессов и помывки и отбелки продожс- ИЯ, С.ЯНО:,Кд, В и;)ТСП 01 ССТОЧИЫ) СТОЛ С 1 Л:Овлс 51 под угг 0 м 1 О"- к гоэизонтдли В илпрлвлснии,)Яп ск)ОГОстрО 1 стВя, сред стВО ."л 51 НО;Во.тд ж лко т 1 ВьИс 1 с 10 в ВДс Ваи., размещенной илд сстоым столом, при;с В Влиис с зазором относительно сеточнсго стола уста:овлсия д;волнительная бесконечЯ 51 сетка. Дио Ванны Образовано бссконечноЙ сеткой сеточно: о стола.Такое выполнение предлагаемой установки позволяет наиболсс полно отделить отработлииыс рястВОры От целлюлозноЙ мяссъ с нсзЯчитегВи)м их разбавлением, при этом у 1;)Ощяется Обслуживяние и создается Воз.;ожность для широкого регулирования произВодНгельиостью данной установк:1.На чертеже представлена схема предлагаемой установки.Основнои стью установки является сеточныи стол), )сотоыи состоит пз ГВ 1 д)НОГО Вал л 1 и ОтсясывяО;цело Валя, бесконсчнОЙ сетки 3. валиков 4, 5 (валик 4 ие дспускдст смещения се;ки в сторону, а Валик 5 служит для пятя:кен:я сстки) и грсссового валика б, Сеточиы 1 стол уста)Овлен под беглом 10 - 50 :. О 510549ризонталп и снабжен специальной ванной 7 для подвода жидкости и поддержания слоя обрабатывающих жидкостей. Дно ва 1 ны образовано бесконечной подвижной сеткой 3. Над сеткой 3 стола установлена верхняя бесконечная сетка 8, Сетки 3 и 8 являются образующими напускного устройства,Для одновременного проведения процесса промывки и отбелки целлюлозной массы нд установке в конструкции ванны предусмотрена внутренняя поперечная перегородка 9, разделяющая объем ванны на две камеры.Для подачи промывной воды и обрабатывающих растворов в соответствующие камеры ванны установка снабжена трубопроводами 10 ц 11 с задвижками 12 и 13 для поддержания постоянного уровня жидкостей в ванне. Под сеткой 3 установлены отсасывающие ящики 14 для регулирования в них вакуума предназначены задвижки 15. Бассейн 16, насос 17 и трубопровод с раструбом 18 предназначены для хранения, подачи и цапуска необрдоотаццой целлюлозной массы на промывку цли отбелку, валик 19 и бассейн 20 служат для съема и хранения обработанной массы,Для ре 1 гулирования соотношения потоков щелоков, подаваемых на выпарную станцию 21 и на разбавление массы в бассейн 16, между соответствующими отсдсывающимп ящиками установлена задвижка 22.Промывка целлюлозной массы на установке происходит следующим образом.Из бассейна 16 непромыту 1 о массу насосы 7 подают в напускное устройство в зазор между сетками 3 ц 8. По трубопроводу 11 в ванну 7 поступает вода, постоянство уровня которой регулируется задвижкой 13. За счет вакуума, создаваемого в отсасывающих ящиках, вода вытесняет щелок, концентрация которого убывает по ходу промывки. Регулирование отбора щелока требуемой концентрации, подаваемого на выпарную станцию 21, производится задвижкой 22. Промытая целлюлозцая папка после отжима прессовым валиком 6 снимается с помощью валика 19 и поступает в бассейн 20. Лцалогично происходит отбелка целл 1 олозпой массы. В ванну 7 подают растворы химикатов для отбелки, которые вытесняют промывную воду из пагкц целлюлозы и собира 1 отся отсасывающими ящиками. Задвижки 15 ц 20 позволяют отбирать отработанные растворы химикатов различной концентрации и направлять на укрепление, регенерацию или на разбавление массы, поступающей на отбелку.10 Одновременная промывка и отбелка наустановке происходит следующим образом.В ванну по трубопроводу 11 пода 1 от водудля промывки массы, а по трубопроводу 1 О подают растворы химикатов для отбелкц.15 Таким образом, цсллюлозная папка, перемещаясь на сетке стола, промывается водой из первой камеры и отбеливается из второй.Система отбора отработанных щелоков ирастворов химикатов и направление их потоков для каждых из камер. аналогична вышеуказанным случаям работы установки (промывки или отбелки 1.25Формула изобретения1. Уста 11 овка для промывки и отбелкц цел л 1 олозосодержащего материала, включающаянапускное устройство, сеточный с 1 Ол, сост 051- щцй из грудного и отсасывающих валовца которые натянута бесконечная сстка ц средство для подвода жидкости к материалу, о т л и яд ю 1 паяся тем, что, с целью повышениякачества и эффективности процессов промывки и отбелки, сеточный стол установлен под углом 10 50 к горизонтали в направле 1 ши напускного устройства, средство для подво;1 а -О кидкости выполнено в виде ванны, размещен,1 ой ндд сеточным столом, причем в ванне с зазором относ:1 тельно сеточного стола установлена дополнительная бесконечная сетка.2. Установка 11 о и, 1, о т л и ч а ю щ а я с я 15 гем, чо дно ванны образовано бесконечнойсеткой сеточного стола,5105491 12 1 аСоставитель С. Соловьева Редактор Э. Шибаева Техред Т. ТрусоваКорректор Л. Орлова Заказ 1799/7 Изд, г,"а 1320 Тираж 529 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
СмотретьЗаявка
2085380, 20.12.1974
ВСЕСОЮЗНОЕ НАУЧНО-ИССЛЕДОВАТЕЛЬСКОЕ ОБЪЕДИНЕНИЕ ЦЕЛЛЮЛОЗНО БУМАЖНОЙ ПРОМЫШЛЕННОСТИ
КРЮКОВ ВИТАЛИЙ МИХАЙЛОВИЧ, ИВАНОВ МИХАИЛ АЛЕКСЕЕВИЧ, ПЕРМИНОВ ЕВГЕНИЙ ДМИТРИЕВИЧ, БОЙКО ЮРИЙ АЛЕКСАНДРОВИЧ, КАЛИНОВСКИЙ ЮРИЙ ВЛАДИМИРОВИЧ, СМЕТАНИН ВЯЧЕСЛАВ ВЛАДИМИРОВИЧ, ФИЛАТЕНКОВ ВАЛЕНТИН ФЕДОРОВИЧ, КУДРЯВЦЕВ АВЕНИР АНДРЕЕВИЧ
МПК / Метки
МПК: D21C 9/00
Метки: отбелки, промывки, целлюлозосодержащего
Опубликовано: 15.04.1976
