Устройство для записи и воспроизве-дения аналоговых сигналов

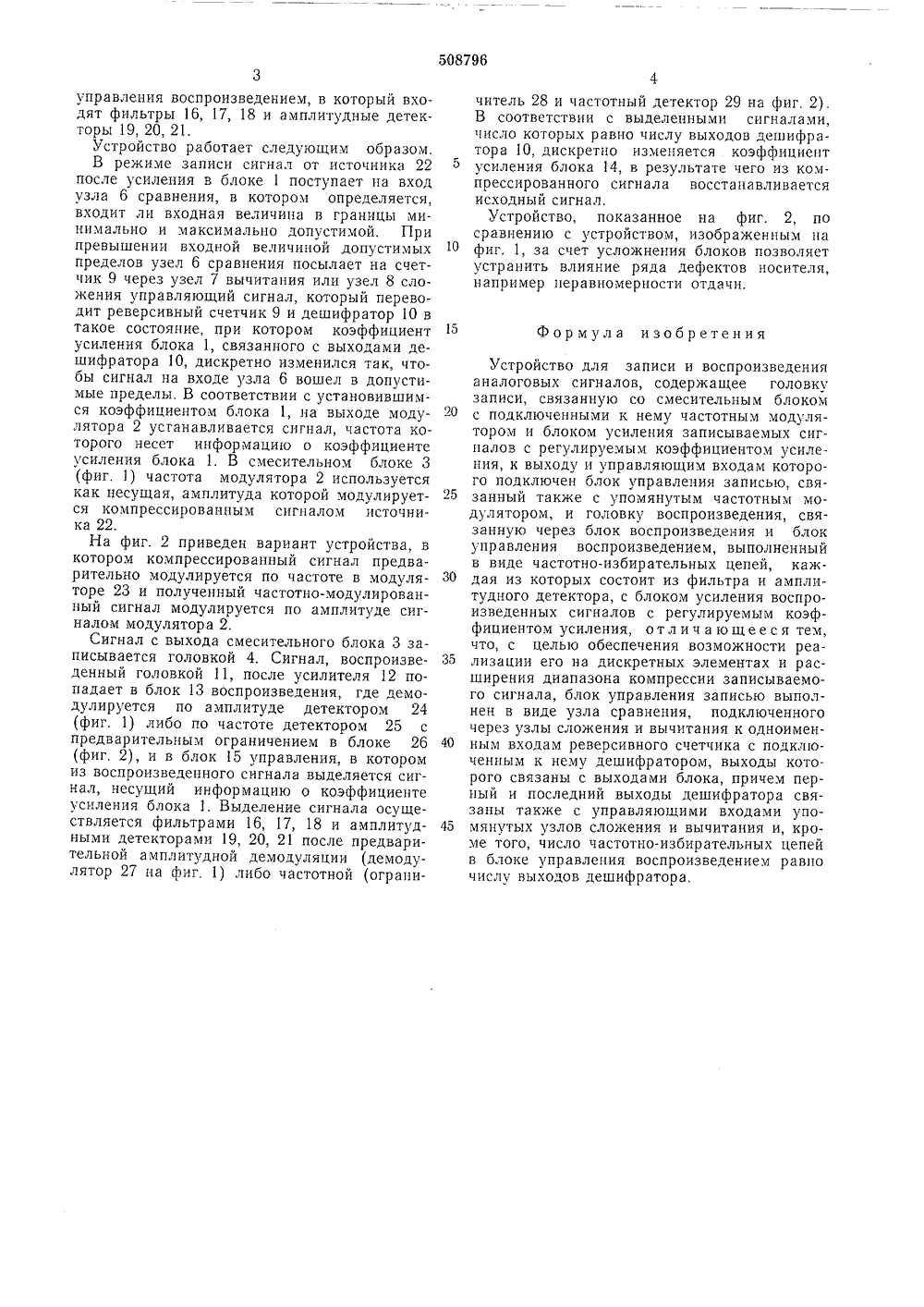

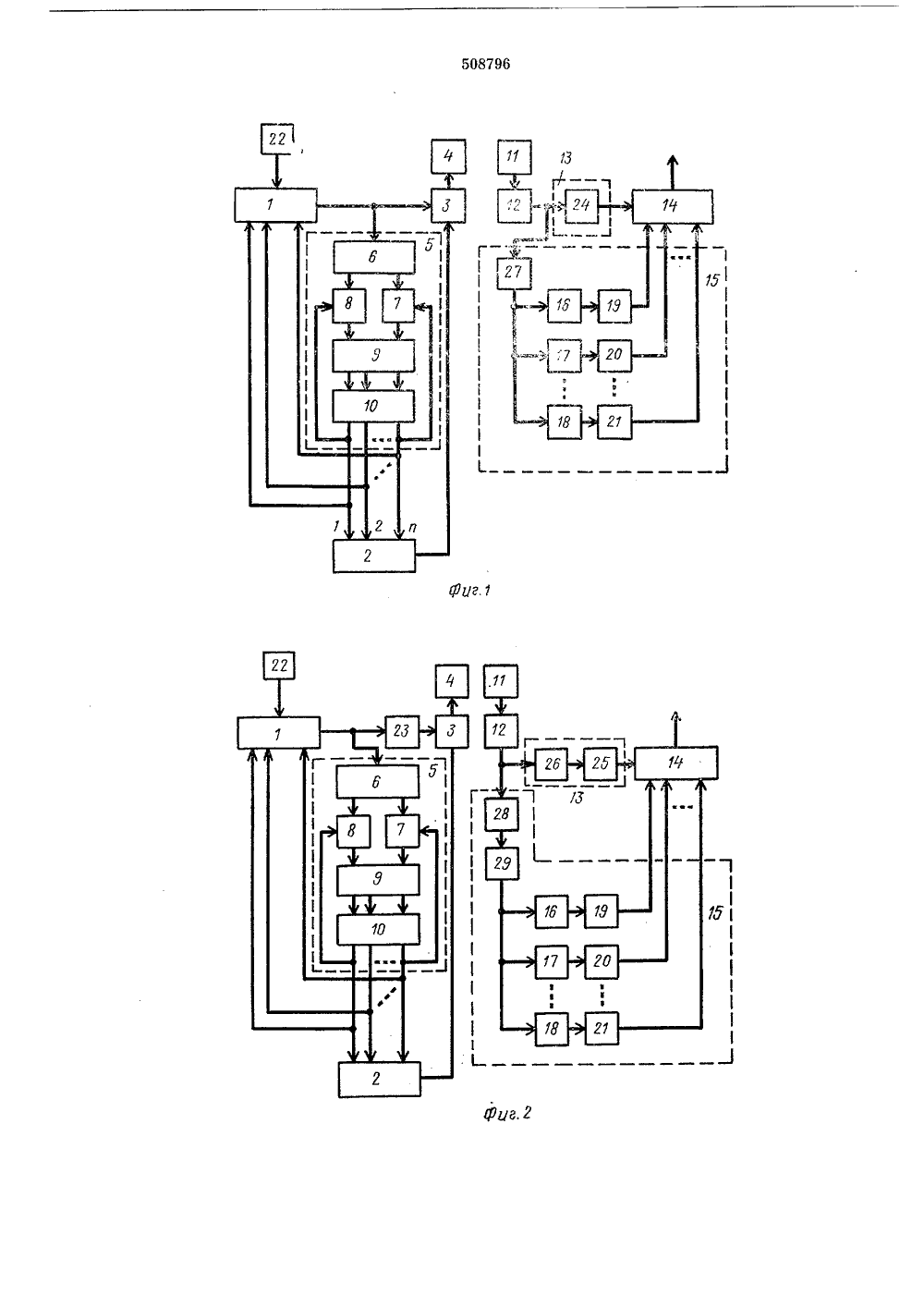

вкиприсоединени осудлрстеенный комитет оаета Министров СССР по делам изобретений(088,8) 3,76, Бюллетень12 и откры Дат ликования описания 06.06.7 2) Автор изобретения С, Р,Зибо вастопольский приборостроительный инс(71) Заявител И ВОСПРОИЗВЕДЕНИГНАЛОВ ЙСТВО ДЛЯ ЗАПИ АНАЛОГОВЫХ(54 Изобретение относится к технике магнитной записи, а именно к устройствам для записи и воспроизведения с компрессией динамического диапазона записываемого сигнала.Известно устройство для записи и воспроизведения аналоговых сигналов, содержащее головку записи, связанную со смесительным блоком с подключенными к нему частотным модулятором и блоком усиления записываемых сигналов с регулируемым коэффициентом усиления, к выходу. и управляющим входам которого подключен блок управления записью, связанный также с упомянутым частотным модулятором, и головку воспроизведения, связанную через блок воспроизведения и блок управления воспроизведением, выполненный в виде частотно-избирательных цепей, каждая из которых состоит из фильтра и амплитудного детектора, с блоком усиления воспроизведенных сигналов с регулируемым коэффициентом усиления.Такое устройство позволяет осуществить компрессию записываемого сигнала. Однако в ряде случаев возникает необходимость расширить диапазон компрессии, что приводит к повышению требований к отдельным элементам устройства. Известное устройство реализуется на аналоговых элементах, возможности которых ограничены,Цель изобретения - обеспечение возможности реализации устройства на дискретных элементах и расширение диапазона компрессии записываемого сигнала.Это достигается тем, что в предлагаемом 5 устройстве блок управления записью выполнен в виде узла сравнения, подключенного через узлы сложения и вычитания к одноименным входам реверсивного счетчика с подключенным к нему дешпфратором, выходы 10 которого связаны с выходами блока, причемпервый и последний выходы дешифратора связаны также с управляющими входами упомянутых узлов сложения и вычитания. Кроме того, число частотно-избирательны.; цепей 15 в блоке управления воспроизведением равночислу выходов дешифратора.На фиг. 1 показана блок-схема устройства;на фиг. 2 - вариант исполнения.Устройство содерн;ит блок 1 усиления за писываемых сигналоз с дискретно регулируемым коэффициентом усиления, дискретный частотный модулятоо 2, смесительный блок 3, головку 4 записи, блок 5 управления записью, в который входят узел 6 сравнения, 25 узел 7 вычитания, узел 8 сложения, счетчик9 с реверсивным счетом н дешифратор 10, головку 11 воспроизведения, усилитель 12, блок 13 воспроизведения, блок 14 усиления воспроизведенных сигналов с дискретно регу- ЗО лируемым коэффициентом усиления и блок 155 10 15 управления воспроизведением, в который входят фильтры 16, 17, 18 и амплитудные детекторы 19, 20, 21.Устройство работает следующим образом.В режиме записи сигнал от источника 22 после усиления в блоке 1 поступает на вход узла 6 сравнения, в котором определяется, входит ли входная величина в границы минимально и максимально допустимой, При превышении входной величиной допустимых пределов узел 6 сравнения посылает на счетчик 9 через узел 7 вычитания или узел 8 сложения управляющий сигнал, который переводит реверсивный счетчик 9 и дешифратор 10 в такое состояние, при котором коэффициент усиления блока 1, связанного с выходами дешифратора 10, дискретно изменился так, чтобы сигнал на входе узла 6 вошел в допустимые пределы. В соответствии с установившимся коэффициентом блока 1, на выходе модулятора 2 устанавливается сигнал, частота которого несет информацию о коэффициенте усиления блока 1. В смесительном блоке 3 (фиг, 1) частота модулятора 2 используется как несущая, амплитуда которой модулируется компрессированным сигналом источника 22.На фиг. 2 приведен вариант устройства, в котором компрессированный сигнал предварительно модулируется по частоте в модуляторе 23 и полученный частотно-модулированный сигнал модулируется по амплитуде сигналом модулятора 2.Сигнал с выхода смесительного блока 3 записывается головкой 4. Сигнал, воспроизведенный головкой 11, после усилителя 12 попадает в блок 13 воспроизведения, где демодулируется по амплитуде детектором 24 (фиг. 1) либо по частоте детектором 25 с предварительным ограничением в блоке 26 (фиг. 2), и в блок 15 управления, в котором из воспроизведенного сигнала выделяется сигнал, несущий информацию о коэффициенте усиления блока 1. Выделение сигнала осуществляется фильтрами 16, 17, 18 и амплитудными детекторами 19, 20, 21 после предварительной амплитудной демодуляции (демодулятор 27 на фиг. 1) либо частотной (ограни 20 25 30 35 40 45 читель 28 и частотный детектор 29 на фиг. 2). В соответствии с выделенными сигналами, число которых равно числу выходов дешифратора 1 О, дискретно изменяется коэффициент усиления блока 14, в результате чего из компрессированного сигнала восстанавливается исходный сигнал.Устройство, показанное на фиг. 2, по сравнению с устройством, изображенным на фиг. 1, за счет усложнения блоков позволяет устранить влияние ряда дефектов носителя, например неравномерности отдачи. Формула изобретения Устройство для записи и воспроизведения аналоговых сигналов, содержащее головку записи, связанную со смесительным блоком с подключенными к нему частотным модулятором и блоком усиления записываемых сигналов с регулируемым коэффициентом усиления, к выходу и управляющим входам которого подключен блок управления записью, связанный также с упомянутым частотным модулятором, и головку воспроизведения, связанную через блок воспроизведения и блок управления воспроизведением, выполненный в виде частотно-избирательных цепей, каждая из которых состоит из фильтра и амплитудного детектора, с блоком усиления воспроизведенных сигналов с регулируемым коэффициентом усиления, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности реализации его на дискретных элементах и расширения диапазона компрессии записываемого сигнала, блок управления записью выполнен в виде узла сравнения, подключенного через узлы сложения и вычитания к одноименным входам реверсивного счетчика с подключенным к нему дешифратором, выходы которого связаны с выходами блока, причем перный и последний выходы дешифратора связаны также с управляющими входами упомянутых узлов сложения и вычитания и, кроме того, число частотно-избирательных цепей в блоке управления воспроизведением равно числу выходов дешифратора,
