Устройство задания давления

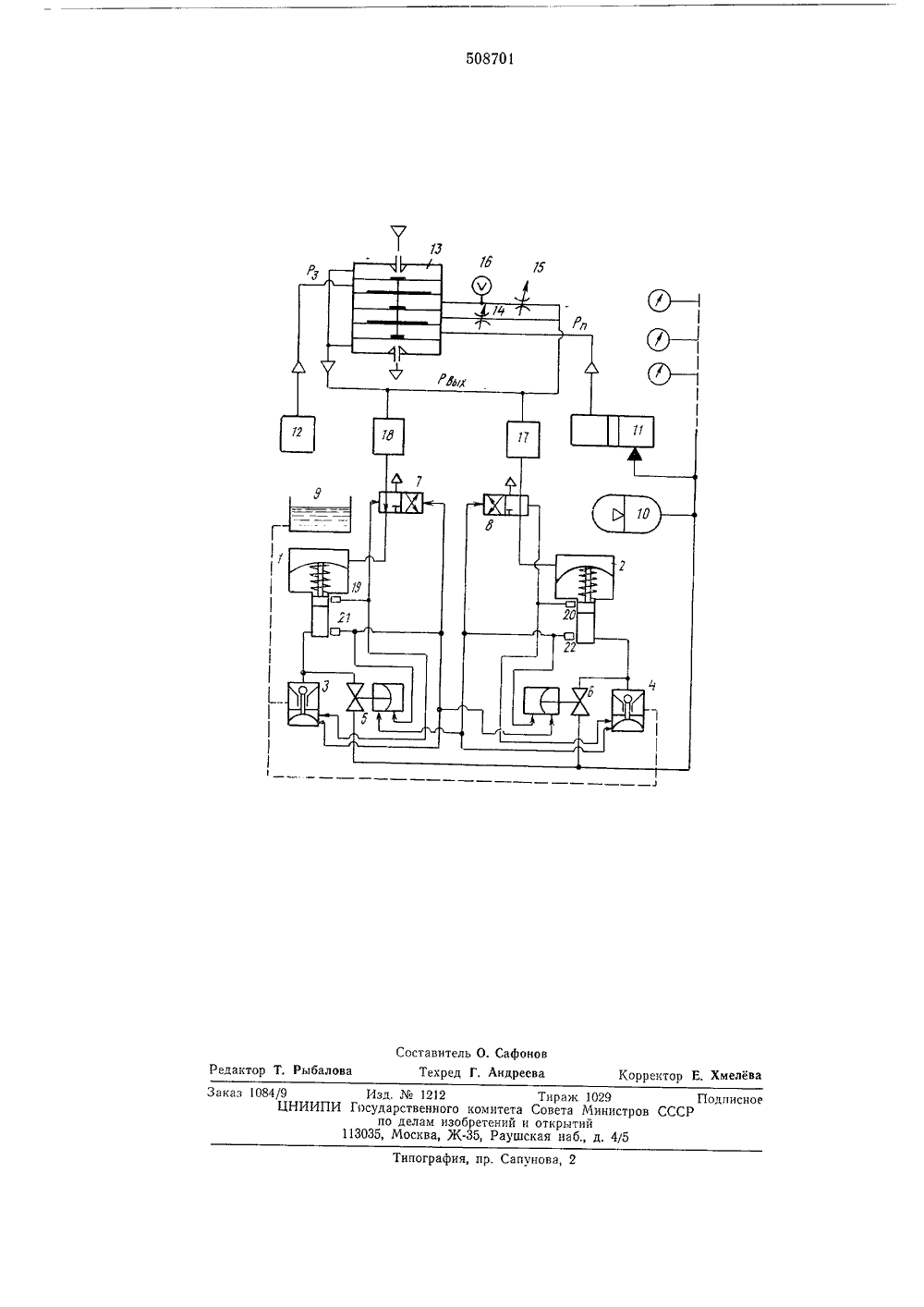

О П И С А Н И Е н 1) 508701ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик,10,74 (2 с присоединением зая Гасударственный коми) Приоритет авета Министров ро делам изабре и цткрытн 1(71) Заявитсл чно-иссл инстит вательскии и конструкторско-техн теплоэнергетического приборостр ЗАДАНИ 51 ДАВЛЕНИЯ 54) УСТРОЙ боты клапанов обеспечивае нулевом перепаде давления тсутствие скачков выходного ителя. Схема рх открытие прем достигаетсяявления,Изобретение относится к области приборостроения, в частности к устройствам для испытания приборов давления.Известные устройства задания давления, содержащие два пневмогидроусилителя с кон цевыми выключателями, к каждому выходу которых подсоединены управляемые всасывающий и нагнетательный клапаны, а к входу - переключающие клапаны, манометр, подключенный к выходу, резервуар с жидкостью и 10 пневматический задатчик, не обеспечиваю г достаточной точности и быстродействия.Для повышения точности и быстродействия предлагаемое устройство снабжено четырехвходовым элементом сравнения, входы поло жительной и отрицательной камер которого соединены с выходом пневматического задатчика и манометра, выход через дроссель соединен с его положительной камерой, через другой дроссель и емкость - с его отрица тельной камерой, а через усилители - с входами переключающих клапанов, при этом управляющие входы переключающих и всасывающих клапанов соединены с концевыми выключателями соответственно верхнего и 25 нижнего положения собственного пневмогидроусилителя, а управляющие входы нагнетательных клапанов- - соответственно к концевыми выключателями нижнего положения противоположного и сооственного пневмогидроуси- З 0 На чертеже показана принципиальная схема устройства.Устройство содержит пневмогндроусилители 1 и 2, к каждому выходу которых подсоединены управляемые всасываюшие 3, 4 и нагнетательные 5, 6 клапаны, а к входу переключающие клапаны 7, 8. Входы всасывающих клапанов подсоединены линиями связи к резервуару 9 с жидкостью, а выходы нагнетательных клапанов - к гидроаккумулятору 10, манометру 11 и испытуемым приборам. Выход пневматического задатчика 12 давления связан с положительной камерой элемента 13 сравнения, а выход манометра - с отрицательной, Выход Р элемента сравнения соединен через дроссель 14 с положительной, а дроссель 15 и емкость 16 - с отрицательной камерами элемента, а также через усилители 17, 18 мощности с входами переключающих клапанов. Каждый пневмогидроусилитель имеет два концевых выключателя: верхнего положения 19, 20 н нижнего положения 21, 22. Сигнал с концевых выключателей 19, 20 верхне;о положения подается одновременно на управляющие входы переключающих 7, 8 и всасывающих 3, 4 клапанов собственного пневмо 5087015 10 15 20 25 30 35 40 45 50 гидроусилителя, а сигнал с выключателей 21, 22 нижнего положения - на управляющие входы нагнетательных 5, 6, всасывающих 3, 4 и переключающих 7, 8 клапанов собственного пневмогидроусилителя, а также на входы нагнетательных клапанов 5, 6 противоположного пневмогидроусилителя,Переключающие клапаны 7, 8 имеют два состояния: во включенном состоянии управляющий сигнал с усилителя поступает на выход и мембранные камеры пневмогидроусилителей, в выключенном состоянии вход закрывается, а выход сообщается с атмосферой. Манометр 11 представляет собой преобразователь высокого давления в пневматической унифицированный сигнал.Устройство работает следующим образом.Сигналы, поступающие от задатчика и манометра, действуют на мембраны элемента сравнения 13, выходное давление которого Р,меняется при рассогласовании давлений задания Р, и параметра Р. Изменившееся выходное давление, поступая через усилитель и переключающий клапан на вход пневмотидроусилителя, изменяет выходное давление до исчезновения рассогласования, Мембранный блок элемента сравнения при этом приходит в равновесие, и на выходе элемента устанавливается постоянное давление (система статическая).При подаче питания первоначально пневмогидроусилители работают одновременно: давление Р,с элемента сравнения подается в мембранные камеры усилителей через открытые переключающие клапаны 7 и 8, высокое давление жидкости из-под плунжеров гидроусилителей поступает на выход к испытуемым приборам через открытые нагнетательные клапаны 5, 6, при этом всасывающие клапаны 3, 4 закрыты. При подключении новых испытуемых приборов происходит увеличение объ. ема, и плунжеры усилителей периодически перемещаются вниз. По достижении одним из них (например, пневмогидроусилитель 1) нижнего концевого выключателя 21, нагнетательный клапан 5 закрывается, всасывающий клапан 3 открывается, а мембранная камера усилителя сообщается с атмосферой.Под действием пружины плунжер усилителя поднимается, увлекая за собой жидкость из резервуара 9. Достигнув верхнего концевого выключателя 19, всасывающий клапан 3 закрывается, а переключающий клапан 7 открывается, подключая мембранную камеру к входному сигналу (усилителю 18), при этом нагнетательный клапан 5 остается закрытым до тех пор, пока второй гидроусилитель достигнет положения нижнего концевого выключателя 22. С этого момента гидроусилители работают попеременно. Поскольку гидроусилители идентичны, а нагнетательные клапаны открываются в условиях уже подключенного входа гидроусилителя, давления до и после клапана практически равны. Вследствие этого не происходит скачков выходного давления. Скачки, возможные при подключении новых испытуемых приборов, гасятся гидроаккумулятором 10. Настройкой дросселей добиваются необходимого качества переходного процесса системы при возмущающем воздействии.Выходное давление системы можно изменить с помощью задатчика 12. Однако максимальный эффект может быть достигнут при настройке манометрических приборов с использованием системы, настроенной на одно выходное давление и соответственно на одну контрольную точку испытуемого манометра. Количество устройств в этом случае равно числу контрольных точек. Формула изобретения Устройство задания давления, содержащее два пневмогидроусилителя, с концевыми выключателями, к каждому выходу которых подсоединены управляемые всасывающий и нагнетательный клапаны, а к входу - переключающие клапаны, манометр, подключенный к выходу, резервуар с жидкостью и пневматический задатчик, о т л и ч а ю щ и й с я тем, что, с целью повышения точности и быстродействия, оно снабжено четырехвходовым элементом сравнения, входы положительной и отрицательной камер которого соединены с выходом пневматического задатчика и манометра, выход через дроссель соединен с его положительной камерой, через другой дроссель и емкость - с его отрицательной камерой, а через усилители - с входами переключающих клапанов, при этом управляющие входы переключающих .и всасывающих клапанов соединены с концевыми выключателями соответственно верхнего и нижнего положения собственного пневмогидроусилителя, а управляющие входы нагнетательных клапанов - соответственно с концевыми выключателями нижнего положения противоположного и собственного пневмогидроусилителя.Редактор Т, Рыбалова Корректор Е, Хмелева Типография, пр. Сапунова, 2 Заказ 1084/9 Изд.1212 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
