Устройство для определения уровня сыпучих материалов

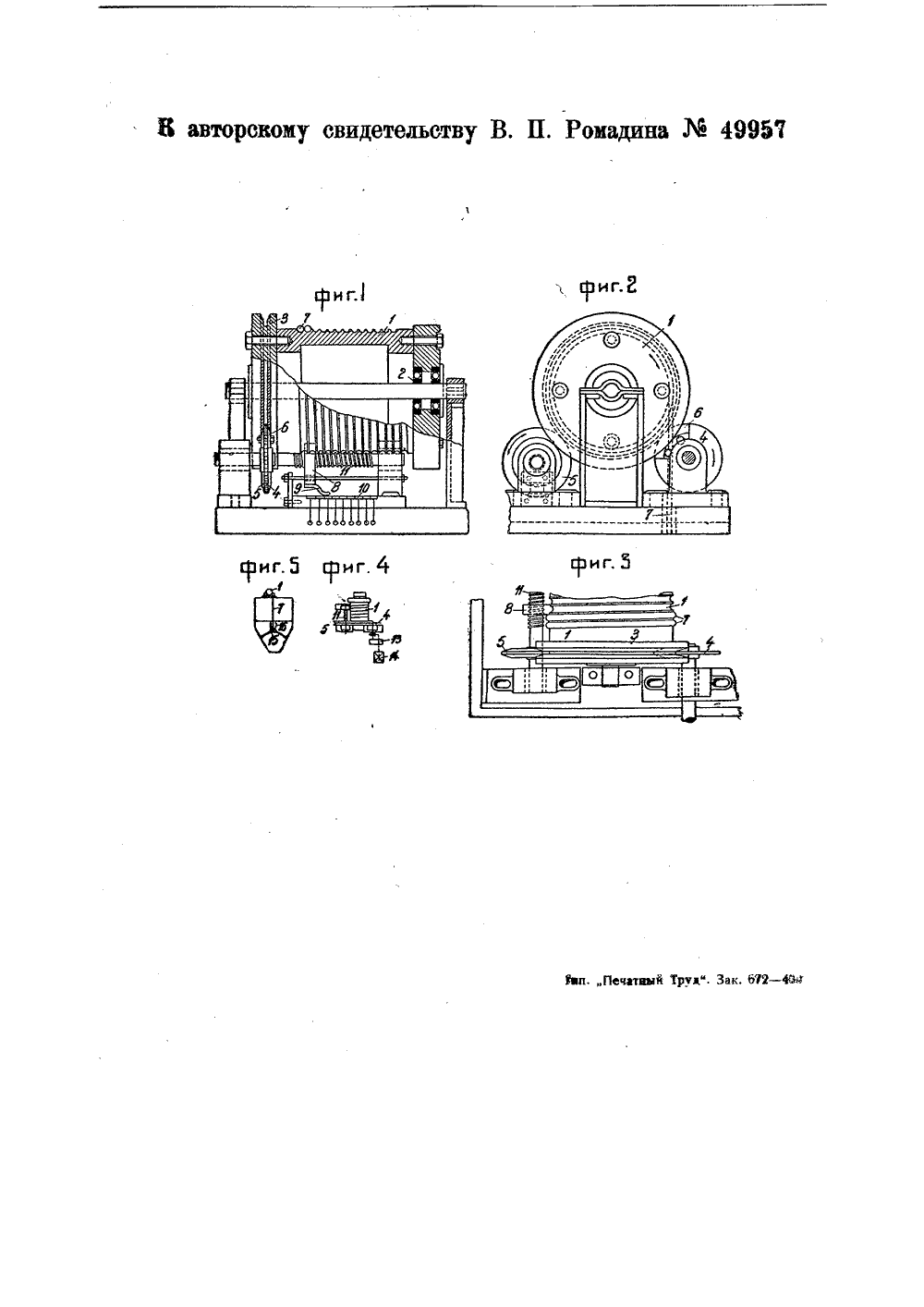

аас 74 Ь, 5 5 О щ 1О НА ИЗОБРЕТЕНИЕ ТОРСНОЕ СВИВЕТЕЛ ОПИСВНИЕ устройства для определения уровня сыпучих материалов К авторскому свидетельству В. П. Ромадина, заявленному 14 апреля 1935 года (спр. о перв.167461). О выдаче авторского свидетельства опубликовано 31 августа 1936 года, йство, как и указатели, сопериодически с сыпучим маПредлагаемое устройство имеет главной целью указание уровня в бункерах угольной пыли, которые, как известно, герметически закрыты и требуют поэтому специальных механизмов для отметки имеющегося в них количества топлива, Существующие в настоящее время указатели употребляются либо в виде поплавковых указателей, управляемых человеком, и вследствие этого дорогих в эксплоатации и ненадежных, либо чаше в виде мембранных электрических указателей. Главным недостатком последних является неточность в их указаниях, вследствие затруднительности установки большого количества мембран, быстрого износа и затруднительности ремонта их благодаря тому, что механизм находится внутри бункера.Предлагаемая конструкция дает воз. можность измерять высоту заполнения бункера с любой точностью и переда. вать указания прибора на любое расстояние, имея в виде указателей либо световые сигналы, либо приборы профильного или круглого типа. Весь механизм прибора располагается вне бункера и поэтому может быть в любое время отремонтирован,Предлагаемое устроизвестные поплавковыестоит из груза-поплавка,отпускаемого до встречи териалом на канате, сматываемом и связанного с указательным или регистри. руюшим приспособлением барабана, и имеет ту особенность, что дпя автоматического и периодического подъема груза. поплавка после каждого его падения под влиянием собственного веса до уровня сыпучего материала применен врашаемый от электродвигателя сегмент, при каждом обороте сцепляющийся с колесом барабана и периодически приводящий барабан во вращение для подьема груза-поплавка.На чертеже фиг. 1 изображает вид спереди предлагаемого устройства с частичным разрезом; фиг. 2 - вид сбоку; фиг. 3 - вд сверху; фиг, 4 - план установки устройства; фиг, 5 - схему устройства. Устроиство в основном состоит из барабана 1, на который наматывается канатик 7. Барабан вращается на шариковых подшипниках 2. Один из торцев барабана представляет собой цилиндрическое колесо 3 с клиновидной выемкой, посредством которой имеется фрикционное сцепление с колесом 5 и с сегментом б, Барабан получает вращение от сегмента б, вращающегося от электродвигателя 14 (фиг. 4) через редуктор 13. Конструктивно сегмент может быть изго. товлен следующим образом. На диск 4 на упругих прокладках (кожа или резина) прибалчиваются специально заточенные щеки. Количество таких щек для изменения угла зацепления может быть установлено по месту в зависимости от скорости подъема материала в бункере,Действие заключается в том, что барабан поднимает подвешенный на канатике поплавок лишь в тот момент, когда сегмент б входит в соприкосновение с колесом 3 барабана, Когда это сцепление нарушено, поплавок под влиянием собственного веса возвращается в исходное положение, причем время падения поплавка рассчитывается так, чтобы оно постоянно было больше, чем время подъема поплавка. Достигается это уменьшением или увеличением сегментного угла, Таким образом, благодаря сцеплению с сегментом поплавок периодически поднимается вверх, как бы , всплывая" над материалом, Насыпанный материал уходит под поплавок. При этом выгодно материал сыпать непосредственно на самый поплавок 15. Поплавок висит на канатике 7, имея, кроме этого, резервное подвешивание с помощью канатика 1 б (фиг. 5) Подобная подвеска необходима на случай обрыва канатика 7.С другой стороны колесо 3 барабана сцепляется с клиновидным колесом 5. Вращение от барабана передается колесу 5, которое приводит в движение винт 11, на винте ходит гайка 8, пере- двигающая контакт 9, скользящий по контактам 10. С помощью подобного приспособления возможно осуществйть ламповый указатель по обычным электрическим схемам, Контакты 10 можно заменить реостатом и получить тогда указания на круглом или профильном приборе.В обычных силовых установках прибор желательно размещать на высоте 3 - 4 м от крышки бункера во избежание больших изгибов канатика,Предмет изобретения,Устройство для определения уровня сыпучих материалов с применением груза- поплавка, периодически опускаемого навстречу с сыпучим материалом на канате, сматываемом и связанном с указательным или регистрирующим приспособленим барабана, отличающееся тем, что, с целью автоматического и перио. дического подъема груза-поплавка после каждого его падения под влиянием собственного веса до уровня сыпучего материала, применен вращаемый от электродвигателя сегмент б, при каждом обороте сцепляющийся с колесом 5 барабана 1 и периодически приводящий барабан во вращение для подъема груза- поплавка.
