Формирователь импульсов

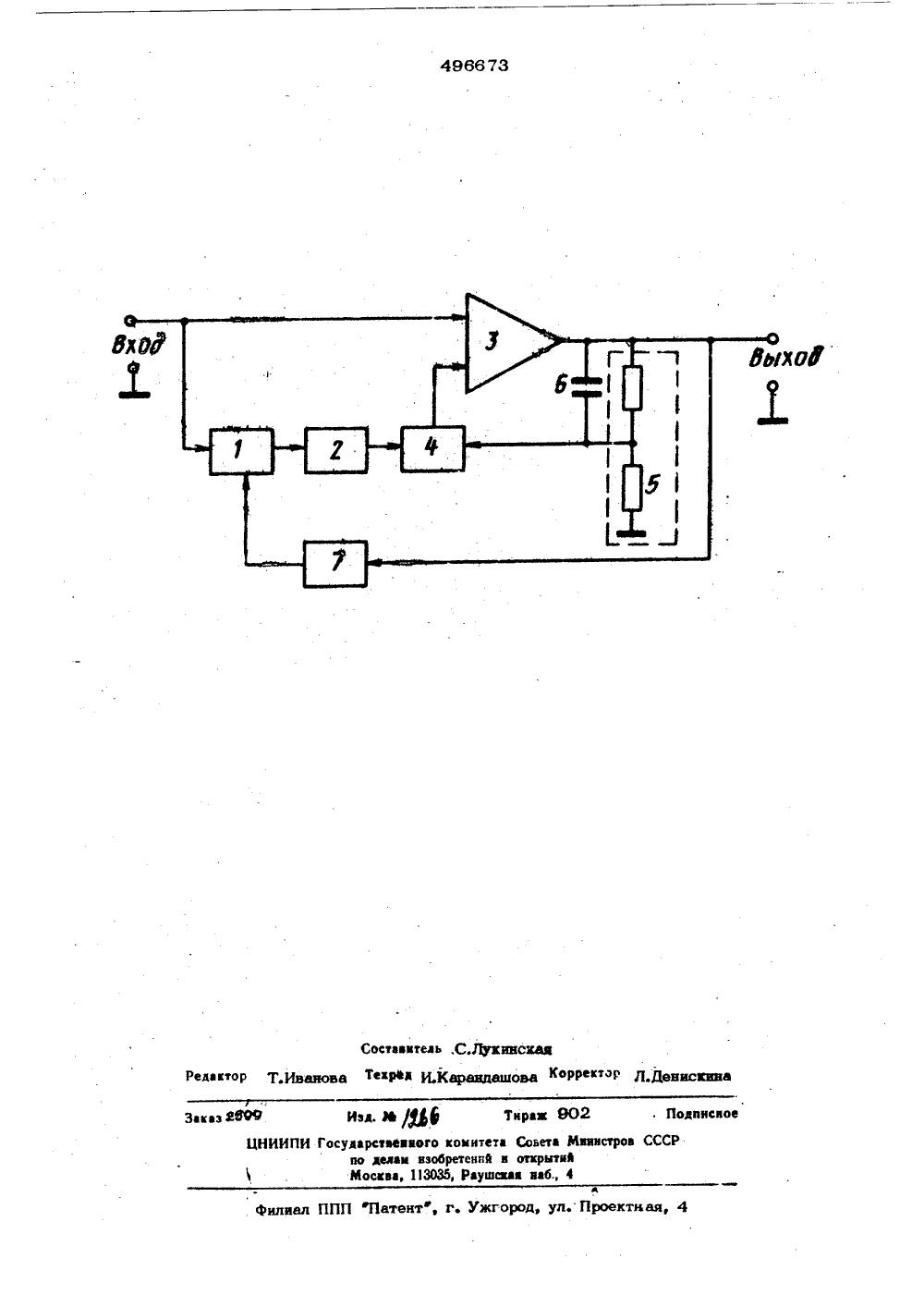

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союэ СоветскихСоцмалмстммескмхУеспубамк(И) М. Кл, Н 031 с 5/2 оедииеиием заяв Гооударотеениий комитет Соевта ееиниотроа ССО ао делам изобретений и открытий(71) Заявит рдловский нау гигиены труд сследовательский институтпрофзаболеваний ФОРМИРОВАТЕЛЬ ИМ 11 УЛЬСОВ чертеже представема прецлагаемогсов,нкциональная сх импульФор ковый оомирова мироватепь имдетектор 1, атткомпаратор 3й делитель 5,ключ 7. пульсов содержит пиенюатор 2, амплисумматор 4, резионденсатор 6 и раз тудный стив нь ряд ный ормир 1 О разом.На вход формирователя поступает смесьимпульсов непрямоугольной формы, амплитуда которых меняется случайным образом и флуктуационного шума, При отсутствии И импульс,". во входном сигнале на выходеамплитудного компаратора 3 устанавливается постоянный положительный уровень напряжения, который через разрядный ключ 7 полностью разряжает пиковый детектор 1 що а также поступает на резистивный делитель 5. С выхода последнего уменьшенный : положительный уровень напряжения посту- лает на один вход сумматора 4, другой вход которого подключен через аттенюатор аб 2 к выходу пикового детектора 1. Так как Изобретение относится к импульснойтехнике и может быть использовано, например, для измерения временных интервалов между импульсами,Известен формирователь импульсов, со. держащий пиковый детектор, вход которогоподключен к источнику входного сигнала ик одному входу компаратора, а выход соединен через аттен 1 оатор и сумматор совторым входом компаратора, выход которого -;подключен к входу резистивного делителя,Недостатком известного формирователяявляется воэможность его срабатывания отпомех, например флуктуационных.Цель изобретения - повышение помехоустойчивости.Для этого в предлагаемый формирователь введен разрядный ключ, вход которогО подключен к выходу компаратора, а выход - к входу сброса пикового детектора,а между выходом компаратора и выходомреэистивного делителя введен конденсатор,.при этом выход резистивного делителя соединен со вторим входом сумматора. ель работает следующим3пиковый детектор в рассматриваемый момент времени разряжен, на второй входсумматора 4 поступает нулевой уровеньнапряжения, а на выходе сумматора, подключенном к одному нэ входов амплитудного компаратора 3, устанавливается уровеньнапряжения, равный выходному напряжениюреэистивного делителя 5. Изменяя коэффициент деления резистивного делителя, можно менять постоянный уровень напряжения, Она входе амплитудного компаратора 3 в отсутствие входного сигнала. Этот уровеньнапряжения обеспечивает нечувствительностьустройства к флуктуационным помехам, непревышающим его, и выбирается такимчтобы сигнал с минимально возможной амплитудой превысил его.Если во входном сигнале присутствуетимпульс непрямоугольной формы, то припревышении его передним фронтом выходно- фго положительного уровня сумматора 4 навыходе компараторв 3 устанавливается нулевой уровень напряжения. При этом разряд-ный ключ 7 размыкается и пиковый детектор 1 заряжается до амплитудного значениявходного импульса, Этот уровень ослабляется аттенюатором 2, суммируется в сумматоре 4 с выходным сигналом резистивногоделителя 5. При этом выходной уровеньсумматора зависит от амплитудного эначе ффния входного импульса. В момент сравнениязаднего фронта импульса непрямоугольнойформы с вьгодным уровнем. сумматора амплитудный компарвтор 3 формирует положительный уроьень напряжения и приводит формирователь в исходное состояние,С приходом следующего импульса формирователь работает аналогичным образом.Для нормальной работы формирователянеобходимо, чтобы после сравнения заднего40фронта входного сигнала с пороговым уровнем на входе амплитудного компаратора 3,соединенном с выходом сумматора 4, установился уровень напряжения, превышающий45напряжение заднего фронта входного нмпуль 4са. Для выполнения этого условия между выходами амплитудного компаратора и резистивного делителя 5 включен конденсатор 6. В момент сравнения заднего фронта входного импульса с выходным пороговым уровнем сумматора 4 положительный перепад напряжения с выхода амплитудного компаратора 3 через конденсатор 6 прикладывается к входу сумматора. На выходе резистивного делителя 5 устанавливается постоянный положительный уровень напряжения через время, определяемое постоянной временизаряда коиденсатора 6 . Постоянную времени заряда конденсатора 6 выбирают такой, чтобы при любой возможной амплйтуде входного им пульса пороговый уровень на выходе сумматора 4 после сравнения с ним заднего фронта входного импульса превышал напря- . жение заднего фронта импульса.Выходным сигналом формирователя импульсе является сигнал с выхода амплитуд-. ного компаратора 3. Временное положение . измеряемого сигнала определяется момен- тоМ прохождении положительного перепада напряжения,Предмет изобретенияФормирователь импульсов, содержащийпиковый детектор, вход которого подключен к источнику входного сигнала и к одному входу комнаратора, а выход соединен через аттенюатор и сумматор со вторым вхо- . дом компаратора, выход которого подключен к входу реэистивного делителяо тл и ч а ю ш и й с я тем, что, с целью повышения помехоустойчивости, в него введен разрядный ключ, вход которого подключен к выходу компаратора, а выход -, к входу сброса пикового детектора а между выходом компаратора и выходом резистивного делителя введен конденсатор, при этом выход резистивного делителя соединен со вторым входом сумматора.496673 Изд. И /ф Тнрва 902 ПодписноеЦНИИПИ Госудврствванвто коиитетв Совета Министров СССРпо дедам изобретений н открмтнйМосква, 113035, Реушскан наб 4 Заказ ЙФОФ филиал ППП фПатентф, г. Ужгород, ул.Проектная, 4 Составнтедь,С,Лухинсищ Редактор Т.ииащща Текрвд К.Караидащова корректор Л.Денисиива
