Регулятор уровня воды в дренажной сети

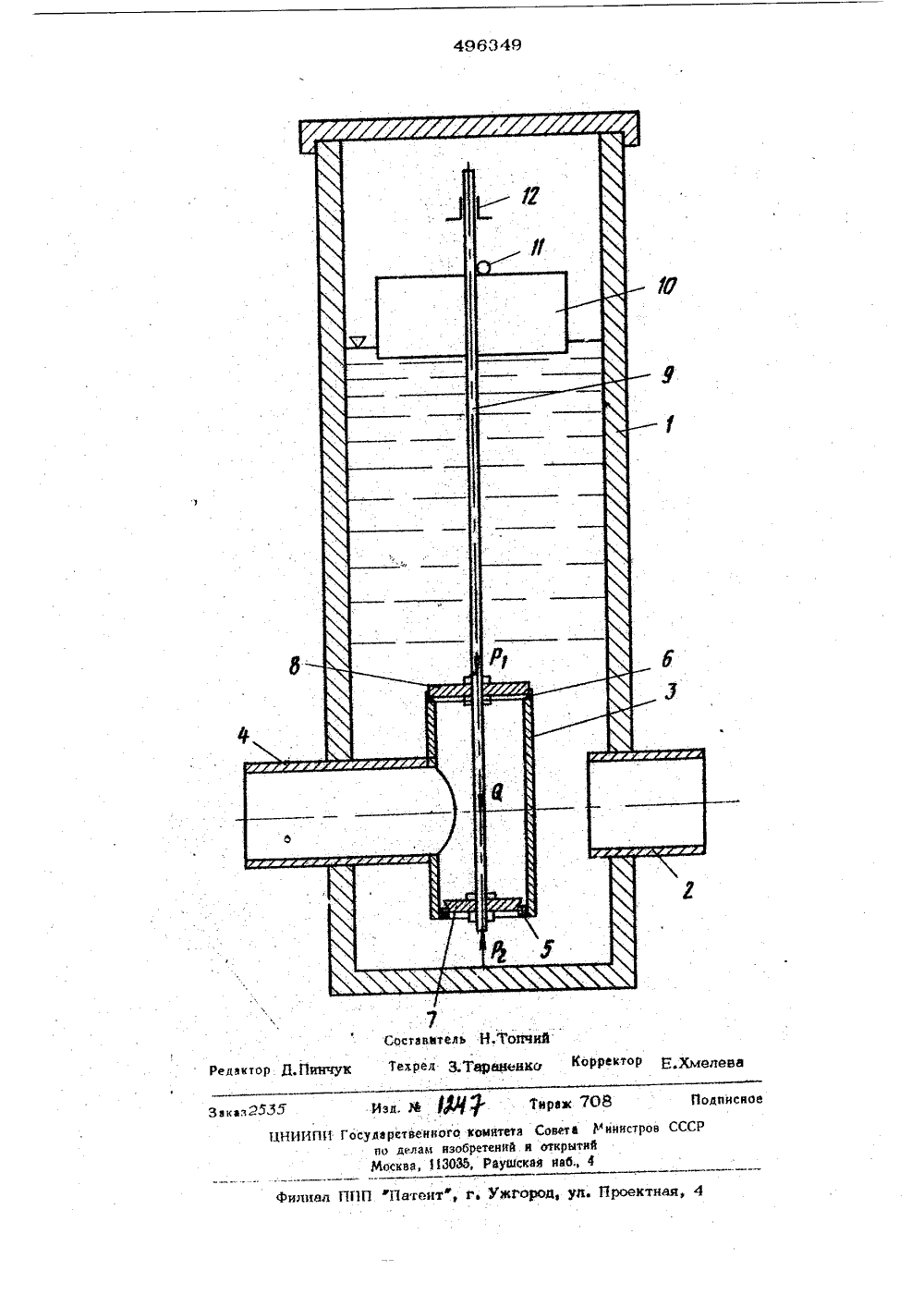

рисоединением заявки Гасударстаеннын намет Сената Миниетаеа ССС пе делам изобретенийн атирмтий) Авторыизобретени ндрейков и 11. Г, Шарпатый 71) Заявитель Ьелорусский научно-исследовательский институт мелиорации и водного хозяйства 4) РЕГУЛ ОР УРОБЕ 1 Я ВОДЫ В ДЕЕЕЕАЖЕЕОЙ СЕТ вым приводом, и размещ установленном на оголовк лярно к ней и вылолненн клапанами выходными диам ными отверстиями,ным корпусе,лерлендикч дрель перекрываемыми лько расположен 1 ам чем ниж ний.ертеже изображ едлагаемый регу лятор.Он установлен в дренажном колодце 1, сопряженном с входной дреной 2, и состоит из запорного . органа 3, соединенного перпендикулярно с оголовком дрены 4, расположенным в колодце. Выходные отверстия запорного ор гана оборудованы гнездами 5 и 6, перпендикулярными клапанами 7 и 8, имеющими общий шток 9, связанный с лоплавковым приводом, ,состоящим из поплавка 10, фиксируемого на штоке в различных положениях фиксатором 11. Шток перемещается вверх-вниз ло направляю,ще 11 12, а второИ направляющей служит внутренвяя полость запорного органа 3. 20 ного ор диаметрапоплавко Изобретение относится к гидромелиоративному строительству и может быть использовано для автоматического регулирования уровня грунтовых вод на закрытых осушительноувлажнительных системах.Известны регуляторы уровня воды в дренажной сети, включаюяие запорный орган с.поплавковым приводом, установленныИ на оголовке дрены,Известный регулятор, однако, должен преодолевать значительное гидростатическое давление, действующее на запорный орган приего открытии поплавком, что приводит к увеличещао его размеров. Применение большогоколичества тяг, рычагов и шарнирныхсоединениИ усложняет. конструкцию, а это влечетза собой снижение надежности.Целью изобретения является уменьшение величины гидростатического давления на запорный орган при его открытии.Зто достигается выполнением запор гана с двумя клапанами различного . умеющими общий шток, связанный с ом верхний клапан имеет большийРобота регулятора 1 ровня воды в дренажиоИ;сети заключается в следующем,Когда колодец 1 заюлпяется водой, ночи.навт возрастать гидзостатическое дамениеР 2, действующее па клапан 7 снизу вверх,5е запорный орган не вступает в работу бла.годаря превышению веса клапанов 7 и 8, штока 9 и поплавка 10 над силой Р 2, При подьеме.уровня воды в колодце выше клапана 0начинает действовать гидростатическое дамение Р 1, которое вместе с весом клапанов 7в 8., штока 9 и поплавка 10 обеспечивает надежное закрытие двух клапанов. Когда уровеньводы достигает отметки несколько ниже верхней плоскости поплавка 16, последний, вступая а работу, приподнимает через шток 9 клапаны 7 и 8, таким образом открывая выход.вые отверстия, а излишек воды сбрасываетсячерез дрену 4. Уровень воды в колодце по 29иижается до тех пор, пока выталкивающаясила поплавка станет меньше веса клапанов,штока и поплавка и равнодействуюшей гидростатических давлений Р 1 и Р 2 вследствие чего гнезда 5 и 6 выходных отверстий пере.1 Ьрмвеотси клаланами 7 и 8, после этого уро 1вень воды в дренажном колодце начинает новышаться, к описанный процесс повторяется в той же последовательности.Различные регулируемые уровни воды и дренажной сети достигаются путем перестановки поплавка 10 на штоке 9 с помощью фиксатора 11.Формула изобретения1, Регулятор уровня воды в дренажной сети, включающий запорный орган с ноплавко;вым приводом, установленный на оголовкедрены, расположенном в дренажном колодце,отличающийся тем, что, с цельюуменьшения гидростатического давления на запорныВ орган нри его открытии, последнийвыполнен с двумя клапанами 1 азличного диа;метра, имеющими общий шток, связанный с.поплавковым приводом, и размещенными в .корпусе, установленном на оголовке дреныперпендикулярно к ней и выполненном пърекрываемыми клапанами выходными диаметральна расположенными отверстиями,2. Регулятор по и, 1, о т л и ч а ю щ и йс я тем, что верхний клапан выполнен больщего диаметра, чем нижний,ЦНИИП ива. м фф осуаарственного ом во делам изобре москва 113 ОЭЬнраас 70 нтетя Сонет е е" еннй н открытий аушскаа наб., 4 илиял ПНИ ПйтоитГа УжГО 30 ду ив П исноеастров ССС ЗЯр 4
