Аппарат для учета работы прессов станков и т. п. машин

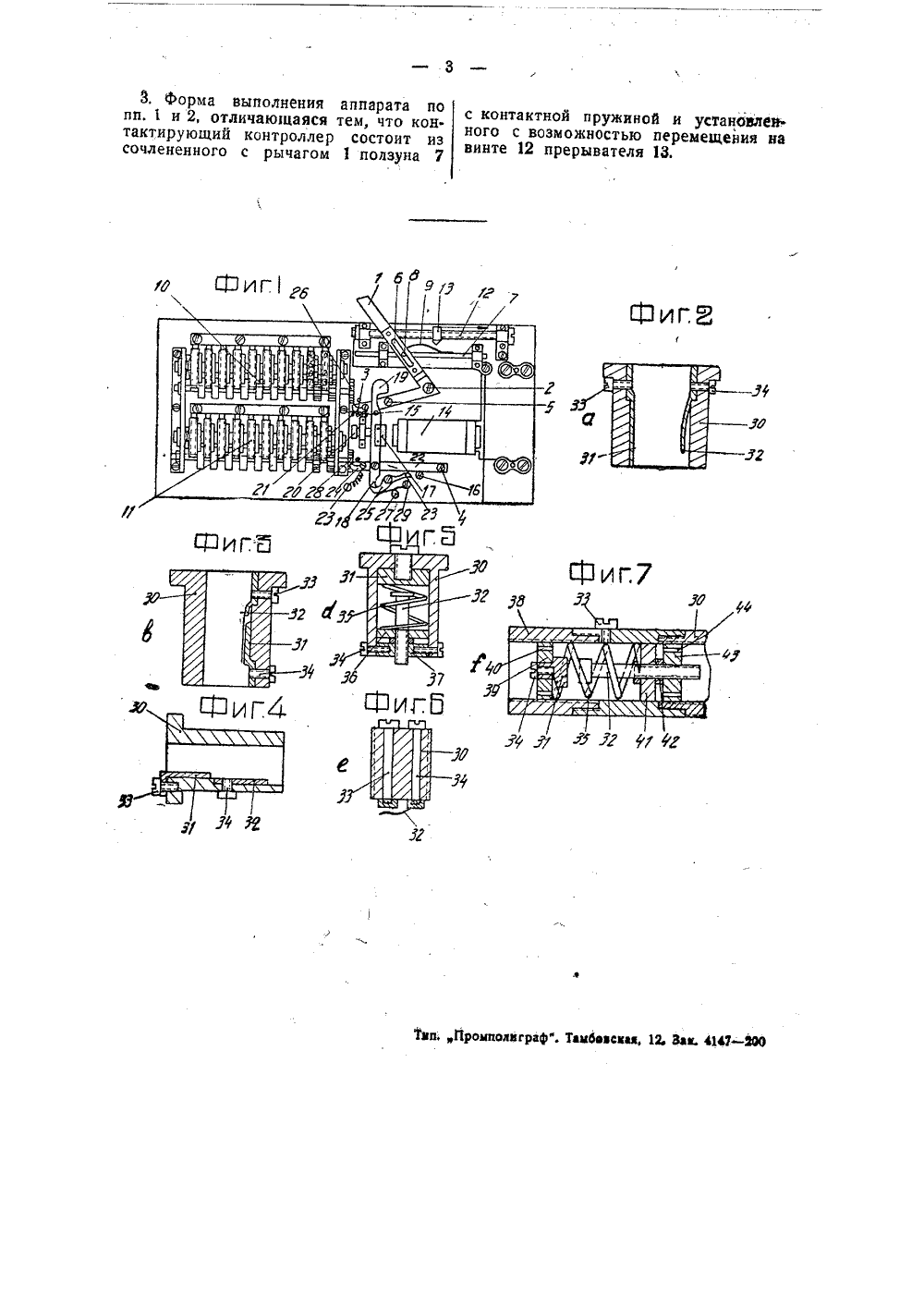

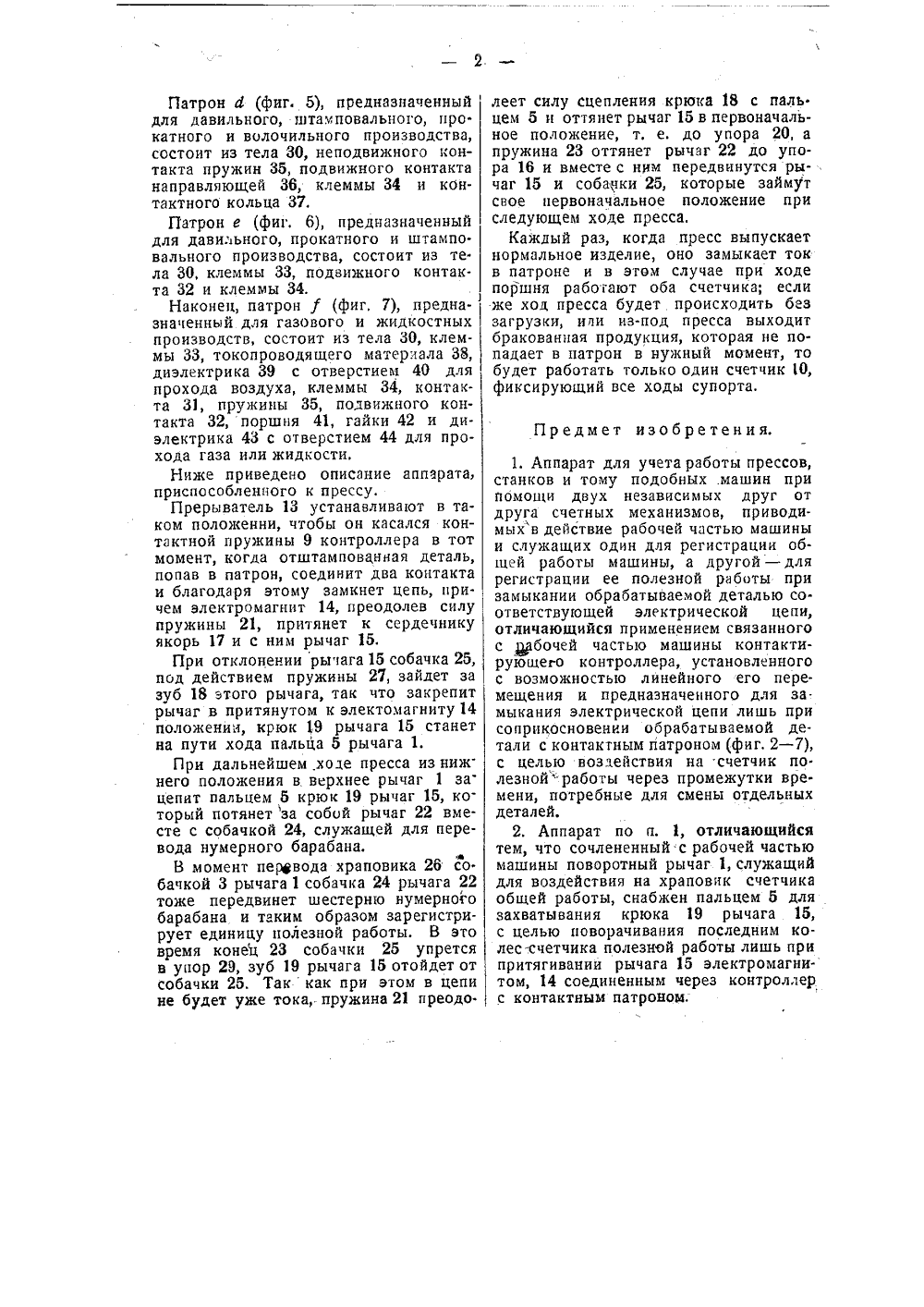

Елас 6 43 3, 4 - а 4 с Ф АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕОПИСАНИЕ аппарата для учета работы прессов, станков и тому подобных машин.О выдче авотрского свидетельства опубликовано: 31 августа 1936 года,Известны контрольные аппараты для учета работы машины с двумя независимыми друг от друга счетчиками, из коих один предназначен для регистрирования общей работы машины, а другой - полезной ее работы.Для выполнения этой последней ре гистрации в предлагаемом аппарате применен связанный с рабочей частю машины контактирующий контроллер, предназначенный при своем линейном перемещении замыкать электрическую цепь лишь при соприкосновении обрабатываемой детали с контактным патроном.На схематическом чертеже фиг, 1 изображает вид аппарата сверху и фиг. 2 - 7 - продольные разрезы различных форм контактного патрона,Аппарат содержит.в себе два счет. чика 10 и 11, приводимые в действие через посредство храповиков 28 и 28 собачками 3 и 24, сидящими на концах рычагов 1 и 22, Рычаг 1, двупчечий, с осью вращения 2, связан с раоочей частью машины и несетна себе палец 5. Рычаг 22 с осью вращения 4 несет на себе шарнирно прикрепленный к нему рычаг 15, оканчивающийся крюком 10 и- снабженный якорем 17; на другом конце рычаг 15 заканчивается зубом 18, который охватывается концом собачки 25, прижимземой к нему пружиной 27. В плече рычага 1 имеется продольное отверстие 6, в которое входит шифт 8, укрепленный на ползуне 7, снабженноы контактной пружиной 9; параллельно ползуну 7 укреплен винт 12, несущий на себе гайку с прер:.;вателем 13.На пути движения фгбриката или полуфабриката, выходящего из пресса, станка или тому подг бной машины, установлен патрон, клеммы которого включены в цепь электромагнита и источника тока.Патроны могут иметь различную форму (фиг, 2 - 7) в зависимости оттого, для учета какого рода изделий пр ед назначается а п па рат.Патроны а и О (фиг. 2 - .3), предна. значенные для вытяжного, вырубного и ка 6 ибровочного -производства, состоят из тела ЗО (диэлектрика), клеммы 33, двух контактов в неподвижно 31 и подвижного 32 и клеммы 34.Патрон с (фиг. 4), предназначенный для прокатного и волочильного произ. водства, состоит из тех же частей: тела ЗО, клемм.ы 33; контактов 31 и 32 и клеммы 34.Патрон И (фиг. 5), предназначенныйдля давильного, штамповального, про.катного и волочильного производства,состоит из тела 30, неподвижного контакта пружин 35, подвижного контактанаправляющей 36, клеммы 34 и контактного кольца 37,Патрон е (фиг. 6), предназначенныйдля давильного, прокатного и штампо.вального производства, состоит из тела 30, клеммы ЗЗ, подвижного контакта 32 и клеммы 34.Наконец, патрон(фиг, У), предна-значенный для газового и жидкостныхпроизводств, состоит из тела 30, клеммы ЗЗ, токопроводящего материала 38,диэлектрика 39 с отверстием 40 дляпрохода воздуха, клеммы 34, контакта 31, пружины 35, подвижного контакта 32, поршня 41, гайки 42 и диэлектрика 43 с отверстием 44 для прохода газа или жидкости.Ниже приведено описание аппарата,приспособленного к прессу.Прерыватель 13 устанавливают в таком положении, чтобы он касался контактной пружины 9 контроллера в тотмомент, когда отштампованная деталь,попав в патрон, соединит два контактаи благодаря этому замкнет цепь, причем электромагнит 14, преодолев силупружины 21, притянет к сердечникуякорь 17 и с ним рычаг 15,При отклонении рычага 15 собачка 25,под действием пружины 27, зайдет зазуб 18 этого рычага, так что закрепитрычаг в притянутом к электомагниту 14положении, крюк 19 рычага 15 станетна пути хода пальца 5 рычага 1.Г 1 ри дальнейшем ходе пресса изнижнего положения в. верхнее рычаг 1 заценит пальцем 5 крюк 19 рычаг 15, который потянет за собой рычаг 22 вместе с собачкой 24, служащей для перевода нумерного барабана,В момент перевода храповика 26 со.бачкой 3 рычага 1 собачка 24 рычага 22тоже передвинет шестерню нумерногобарабана и таким образом зарегистрирует единицу полезной работы. В этовремя конец 23 собачки 25 упретсяв упор 29, зуб 19 рычага 15 отойдет отсобачки 25. Таккак при этом в цепине будет уже тока,-пружина 21 преодолеет силу сцепления крюка 18 с паль цем 5 и оттянет рычаг 15 в первоначальное положение, т, е. до упора 20, а пружина 23 оттянет рычаг 22 до упора 16 и вместе с ням передвинутся рычаг 15 и собачки 25, которые займут свое первоначальное положение при следующем ходе пресса.Каждый раз, когда пресс выпускает нормальное изделие, оно замыкает ток в патроне и в этом случае при ходе поршня работают оба счетчика; если же ход пресса будет происходить без загрузки, или из-под пресса выходит бракованная продукция, которая не попадает в патрон в нужный момент, то будет работать только один счетчик 0, фиксирующий все ходы супорта.Предмет изобретения,1. Аппарат для учета работы прессов, станков и тому подобных .машин при помощи двух независимых друг от друга счетных механизмов, приводимых" в действие рабочей частью машины и служащих один для регистрации общей работы машины, а другой - для регистрации ее полезной работы при замыкании обрабатываемой деталью со. ответствующей электрической цепи, отличающийся применением связанного с црбочей частью машины контактирующего контроллера, установленного с возможностью линейного его перемещения и предназначенного для за. мыкания электрической цепи лишь при соприкосновении обрабатываемой детали с контактным патроном (фиг, 2 - 7), с целью воздействия на счетчик по. лезной " работы через промежутки времени, потребные для смены отдельных деталей.2. Аппарат по и. 1, отличающийся тем, что сочлененный с рабочей частью машины поворотный рычаг 1, служащий для воздействия на храповик счетчика общей работы, снабжен пальцем 5 для захватывания крюка 19 рычага 15, с целью поворачивания последним колес-счетчика полезной работы лишь при притягивании рычага 15 электромагнитом, 14 соединенным через контроллер с контактным патроном;- 3 3. Форма выполнения аппарата по пп. 1 и 2, отличающаяся тем, что кон. тактирующий контроллер состоит из сочлененного с рычагом 1 ползуна 7 с контактной пружиной и устанбвл 6 В.ного с возможностью перемещении навинте 12 прерывателя 13.
