Генератор гармонических сигналов

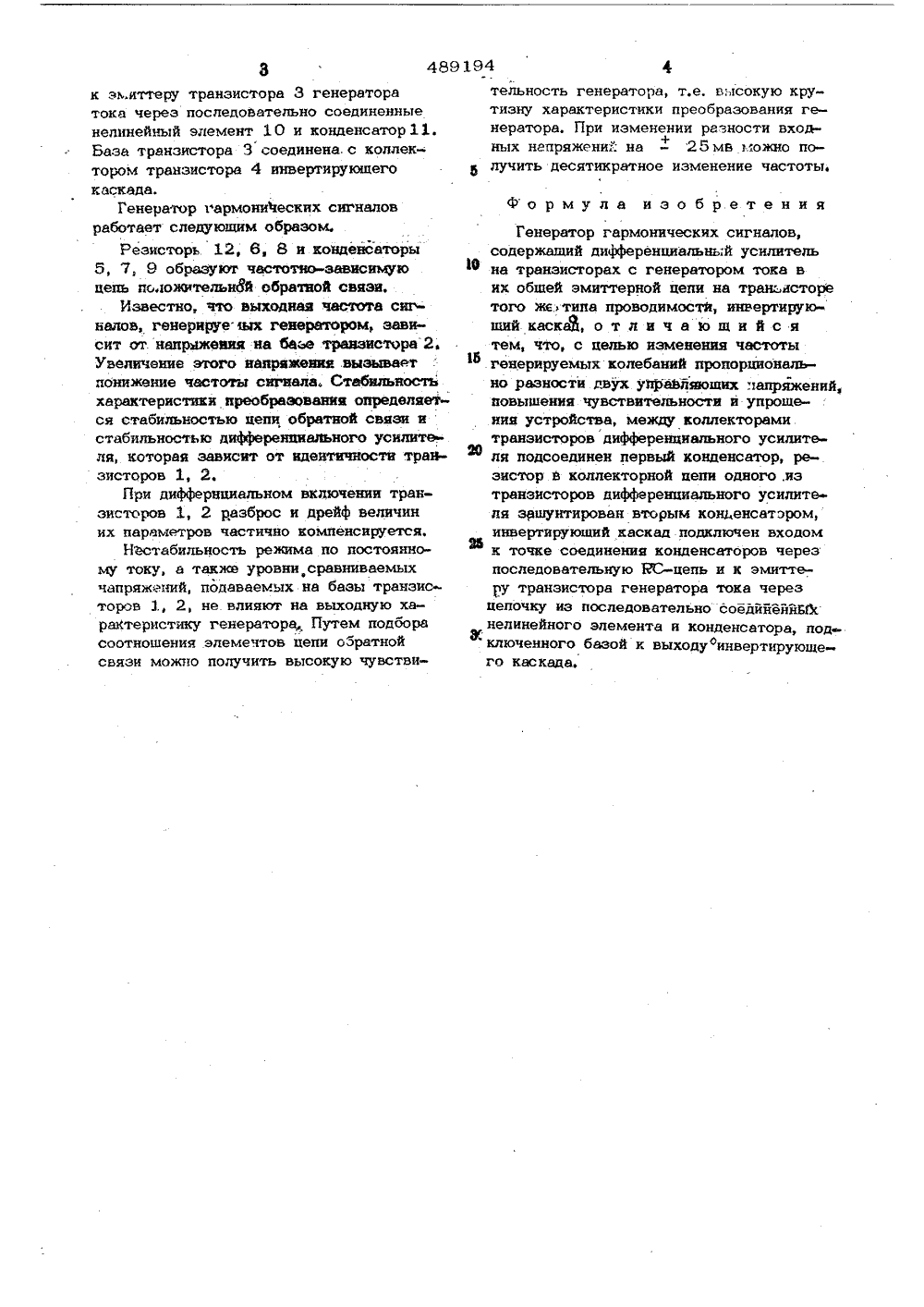

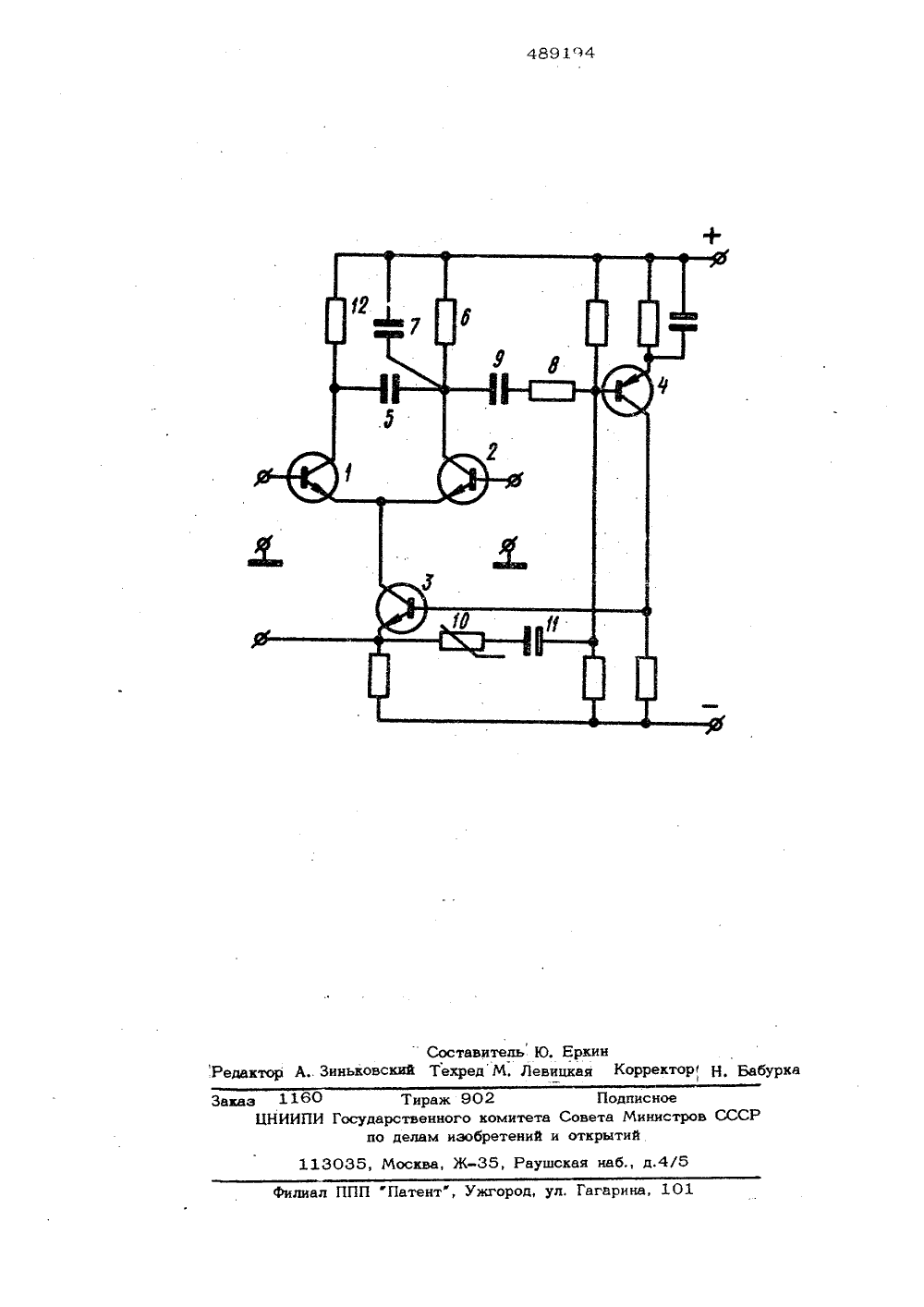

О П И С А Н И Е ,И,489194ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1) ополнительное к авт. свид 2) Заявле с присоединением заявки-Гасударственный кает Саввтв Ннннстрав ССС ва делам нзааретеннйи еткрытнй Приоритет -публиковано 25,10.75 Бюллетень39Дата опубликования описания 20,01,76 1,373,531 (088,8) 72) Авторы изобретены Ковальков и В. А. Аэаркин(71) Заявите Одесский ордена Трудового Красного Знаме политехнический институт 4) ГЕНЕРАТОР ГАРМОНИЧЕСКИХ СИГНАЛО радиотехниано в измери Изобретение относится кке и может быть испольэовтельной аппаратуре,Известен генератор гармонических сиг налов, содержащий дифференциальный усилитель на транзисторах с генератором тэка в их обшей эмиттерной цепи на транзисторе того же типа проводимости, инвертируюшнй каскад.Однако известный генератор не обеспе чивает изменения частоты генерируемых колебаний пропорционально разности двух управляюших напряжений, а также обладает недостаточной чувствительностью и имеет сложную конструкцию.Целью изобретения является изменение частоты генерируемых колебаний пропорционально разности двух управляюших напряжений, повышение чувствительности и упрощение устройства.Для этого между коллекторами транзисторов дифференциального усилителя подсоединен первый конденсатор, резистор и коллекторной цепи одного из транзисторов дифференциального усилителя эашунтиро 74(21) 2028039/26-21 (51) М. Кл Н 031 т 5/2 ван вторым конденсатором, инвентируюший каскад подключен входом к точке:соединения конденсаторов через последовательную ВС-цепь и к эмиттеру тран,эистора генератора тока через последовательную цепочку из последовательно соединенных нелинейного элемента и кондейсатора, подключенного базой к выходуинвертируюшего каскада,На чертеже приведена принципиальная,электрическая схема устройства,Генератор гармонических сигналов сьдержит дифференциальный усилитель натранзисторах 1, 2 с генератсром тока1 к на транзисторе 3 в их эмиттерной цепии инвертируюший каскад на транзисторе 4.Между коллекторами транзисторов 1,2 включен конденсатор 5, резистор 6 в2 О коллекторной цепи транзисто ра 2 за цунтнрован конденсатором 7. Инвертируюший каскад на транзисторе 4 подключенбазой к точке соединения конденсаторов 5, 7 через последовательно соеди 55 пенные резистор 8 и конденсатор 9 ик эк,иттеру транзистора 3 генератора тока через последовательно соединенные нелинейный элемент 10 н конденсвтор 11, База транзистора 3 соединена.с коллек тором транзистора 4 инвертирующего каскада.Генератор гармонических сигналов работает следующим образом.Резисторь 12, 6, 8 и конденсаторы 5, 7, 9 образуют час готно-зввисимув цепь ж 1 ожительной обратной связи,Известно, что выходная частота сигналов, генерируе щх генератором, зависит от. нвпрйжеииа на базе транзистора 2, Увеличение этого напряжения,вызывает понижение частоты сигнала. Стабильность характеристики преобразования определяется стабильностью цепи обратной связи и стабильностью дифференциального усилителя, котораа зависит от идентичности трайзисторов 1, 2.При диффернциальном включении трвь знсторов 1, 2 разброс и дрейф величин их параметров частично компенсируется.Нестабильность режима по постоянному току, а также уровни, сравниваемых чвпряженнй, подаваемых на базы транзисторов 1, 2, не влияют на выходную характеристику генератора, Путем подбора соотношения элемечтов цепи обратной связи можно получить высокую чувстви 194 фтельность генератора, т.е, высокую крутизну характеристики преобразования генератора, При изменении разности вход+ных непряженнй нв - 25 мь можно получить десятикратное изменение частоты,Формула изобретенияГенератор гармонических сигналов,содержащий дифференциальный усилитель ф на транзисторах с генератором тока вих обшей эмиттерной цепи на транзисторетого же. типа проводимостй, иньертируюший каскад, о т л и ч а ю щ и й с ятем, что, с целью изменения частоты 15 генерируемых колебаний пропорционально разности раух упраЬляющих напряжений,повышеииа чувствительности и упрощения устройства, между коллекторамитранзисторов дифференциального усилитеф ля подсоединен первый конденсатор, резистор и коллекторной цепи одного .иэтранзисторов дифференциального усилитела зашунтнроввн вторым кон,енсатэром,инвертирующий каскад подключен входомк точке соединении конденсаторов черезпоследовательную БС-цепь и к эмиттеру транзистора генератора тока черезцепочку из последовательно соедййейййхнелинейного элемента и конденсатора, под.- Жключенного базой к выходу инвертирующеого каскада.Тираж 902арственного комитетао делам изобретений Подписноеовета Министров СС
