Манипулятор фазы гармонических сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 488337
Автор: Лукинов
Текст

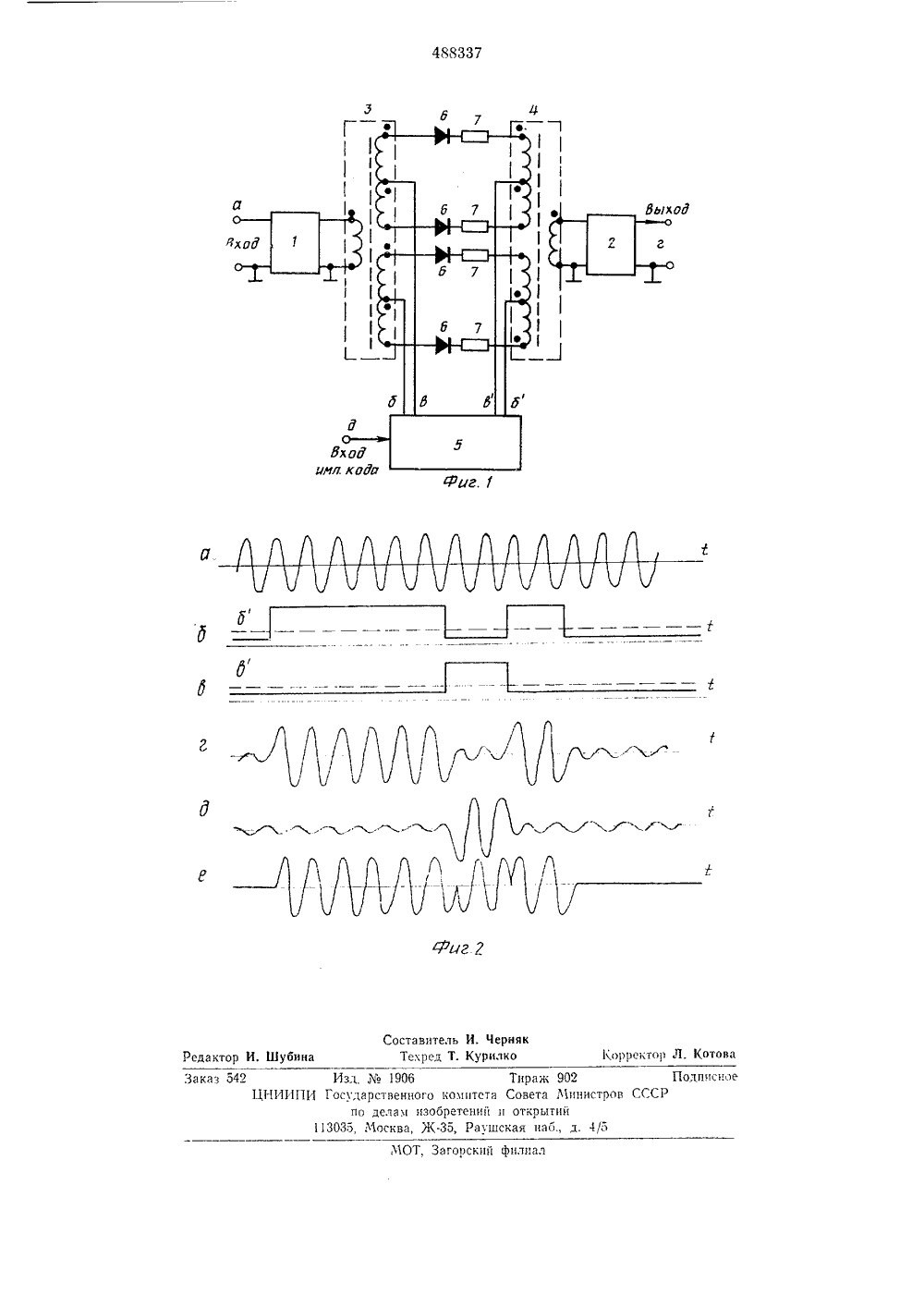

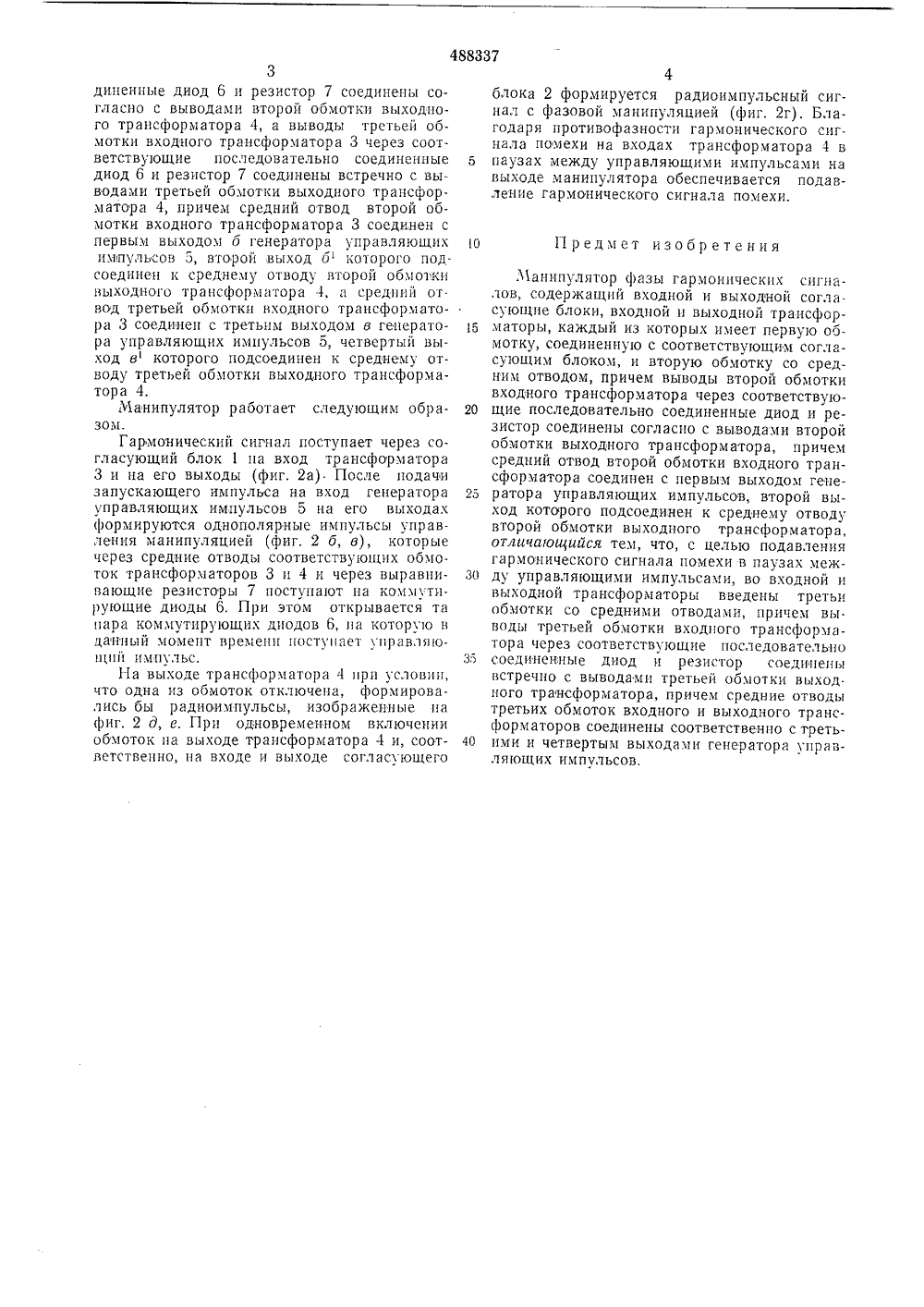

3диненные диод 6 и резистор 7 соединены согласно с выводами второй обмотки выходного трансформатора 4, а выводы третьей обмотки входного трансформатора 3 через соответствующие последовательно соединенные диод 6 и резистор 7 соединены встречно с выводами третьей обмотки выходного трансформатора 4, причем средний отвод второй обмотки входного трансформатора 3 соединен с первым выходом б генератора управляющих импульсов 5, второй выход б которого под. соединен к среднему отводу второй обмотки выходного трансформатора 4, и средний отвод третьей обмотки входного трансформатора 3 соединен с третьим выходом в генератора управляющих импульсов 5, четвертый выход в которого подсоединен к среднему отводу третьей обмотки выходного трансформатора 4.Манипулятор работает следующим образом.Гармонический сигнал поступает через согласующий блок 1 па вход трансформатора 3 и на его выходы (фиг. 2 а) После подачи запускающего импульса на вход генератора управляющих импульсов 5 на его выходах формируются однополярные импульсы управления манипуляцией (фиг, 2 б, в), которые через средние отводы соответствующих обмоток трансформаторов 3 и 4 и через выравнивающие резисторы 7 поступают на коммутирующие диоды 6. При этом открывается та пара коммутирующих диодов 6, на которую в данный момент времени поступает управляющий импульс.На выходе трансформатора 4 прн условии, что одна из обмоток отключена, формировались бы радиоимпульсы, изображенные на фиг, 2 д, е. При одновременном включении обмоток на выходе трансформатора 4 и, соответственно, на входе и выходе согласующего 4блока 2 формируется радиоимпульсный сигнал с фазовой манипуляцией (фиг, 2 г). Благодаря противофазности гармонического сигнала помехи на входах трансформатора 4 в 5 паузах между управляющими импульсами навыходе манипулятора обеспечивается подавление гармонического сигнала помехи.Предмет изобретенияОМанипулятор фазы гармонических сгнналов, содержащий входной и выходной согласующие блоки, входной и выходной трансфор 15 маторы, каждый из которых имеет первую обмотку, соединенную с соответствующим согласующим блоком, и вторую обмотку со средним отводом, причем выводы второй обмоткивходного трансформатора через соответствую 20 щие последовательно соединенные диод и резистор соединены согласно с выводами второйобмотки выходного трансформатора, причемсредний отвод второй обмотки входного трансформатора соединен с первым выходом гене 25 ратора управляющих импульсов, второй выход которого подсоединен к среднему отводувторой обмотки выходного трансформатора,отличающийся тем, что, с целью подавлениягармонического сигнала помехи в паузах меж 30 ду управляющими импульсами, во входной ивыходной трансформаторы введены третьиобмотки со средними отводами, причем выводы третьей обмотки входного трансформатора через соответствующие последовательно35 соединенные диод и резистор соединенывстречно с выводами третьей обмотки выходного трансформатора, причем средние отводытретьих обмоток входного и выходного трансформаторов соединены соответственно с треть 40 ими и четвертым выходами генератора управляющих импульсов,48833711 1 1г. 1 а Заказ 542Ц 1-1 И Тираж 902гитета Совета Министртепий и открытийРаушская наб., д. 4/5 Изд.1906Гостдарственного ко по делам изобре 13035, Москва, Ж.35ПопписпоСР 1 ОТ, Загорский филиал Составитель И. Черняк едактор И, Шубина Текред Т. Курилко Корректор Л. Котова
СмотретьЗаявка
1930872, 11.06.1973
ПРЕДПРИЯТИЕ ПЯ Г-4097
ЛУКИНОВ НИКОЛАЙ ИВАНОВИЧ
МПК / Метки
МПК: H03K 7/04
Метки: гармонических, манипулятор, сигналов, фазы
Опубликовано: 15.10.1975
Код ссылки
<a href="https://patents.su/3-488337-manipulyator-fazy-garmonicheskikh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Манипулятор фазы гармонических сигналов</a>
