Генератор импульсов

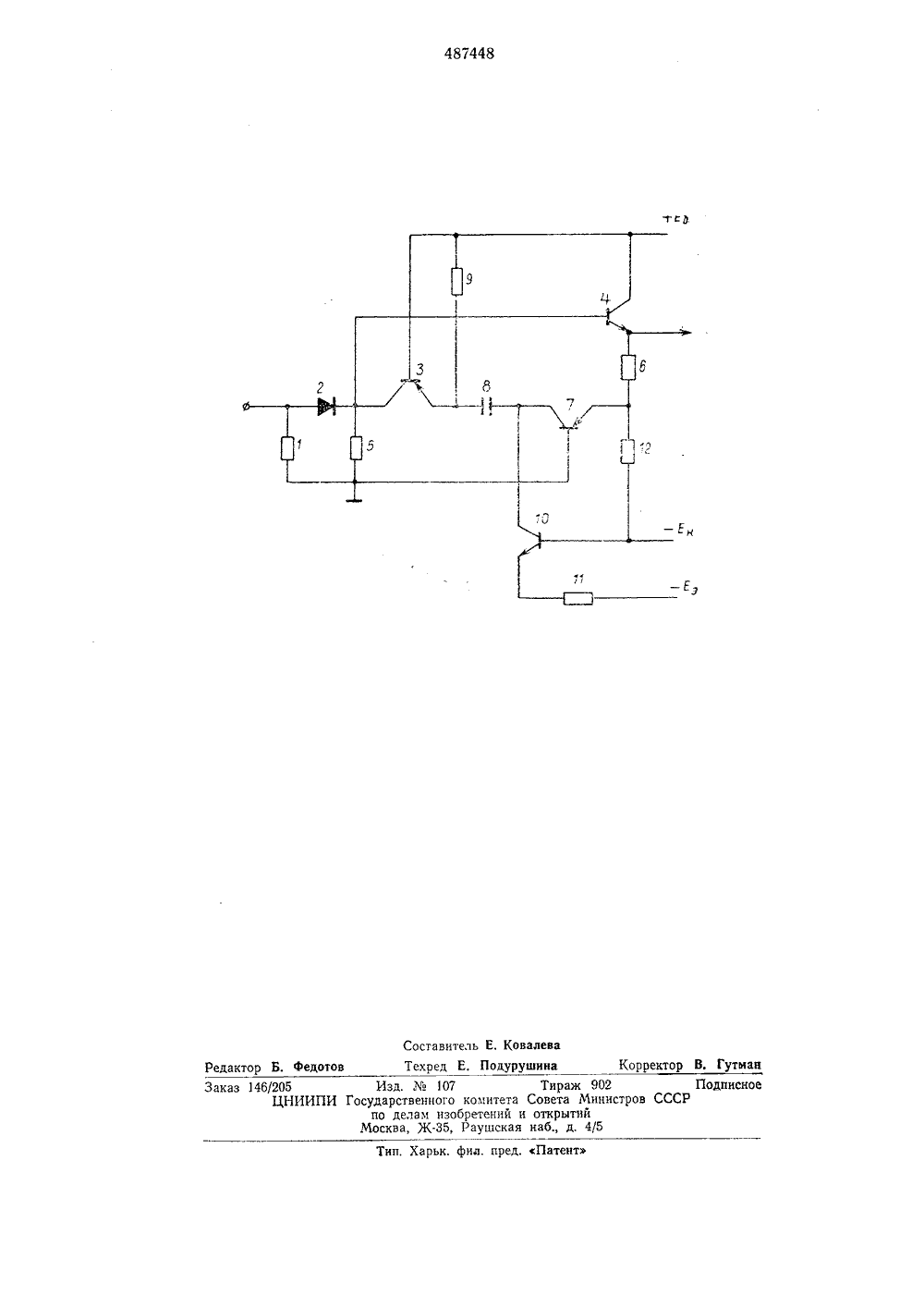

Сове Советских Социалистических РесотблииИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ительное к авт. свпд-ву -цо 29.12.73 (21) 1988120/26-21 Допол 151) М. Кл. Н 031 с 3/26 2) Заявл трисоедццением заяв сударственный комите вета Министров СССР ло делам изобретенийи открытий(088.8) ю 05.10,75, Бюллетень хЪ 37 Дата опубликования описания 11,03,76 2) Автор изобрстецц Каз еВсесоюзный научно-исследовательский и проектнонструкторский институт комплексной автоматизанефтяной и газовой промышленности 71) Заявител(54) ГЕНЕРАТОР ИМПУЛЪ 2 51 О 15 20 ранзистора рацию этотрацзцсторатранзцсгоколлектора язц гоцераИзобретение отноонтся к импульсной техяике, может быть использовано для формирования прямоугольного и треугольного модулирующих напряжений.Известен генератор импульсов, содержа- и;нй входной транзистор, включенный по схеме с общей базой, коллектор которого соединен через диод с источником входного сигнала, а эмиттер - через времлзадающий коцдвнсатор - с коллектором транзистора обратной связи, включенного по схеме с общей базой, эмиттер которого подсоединен через один резистор к источнику напряжения смещения а через другой резистор - к эмиттеру выходного транзистора, коллектор которого подключен к источнику питания, а база - к точке соединения коллектора входного транзистора и диода.С целью повышения стабильности параметров выходных импульсов и ускорения восстановления в предлагаемый генератор введен дополнительный транзистор, коллектор которого подключен к точке соединения коллектора транзистора обратной связи и время- задающего конденсатора, база соединена с источником,напряжения смещения, а эмиттер подключен через резистор к дополнительному источнику напряжения смещения.На чертеже приведена принципиальная схем.а генератора. Резистор 1 и диод 2 образуют цепь запуска. Усилительная часть генератора состоит из входного 3 и выходного 4 транзисторов и резисторов б, б. Нелинейный четырехполюсник цепи обратной связи выполнен на транзисторе 7. Времязадающий конденсатор 8 включен между эмиттером входного транзистора 3 и коллектором транзистора 7. Цепь восстановления заряда времлзадающего конденсатора состоит из резистора 9, транзистора 10 и резистора 11. Цепь подключения нсточсника напряжения начального смещения 1 - Е.) нелинейного четырехполюсцпка выполнена на резисторе 12.Работает генератор следующим образом, До прихода импульса запуска транзисторы 8 и 7 закрыты, транзистор 4 открыт, транзистор 10 открыт и насыщен, времязадающий конденсатор 8 заряжен до максимального напряжения. Импульс запуска положительной полярности, поступал через диод 2 на базу выходного транзистора 4, вызывает усиление тока его эмиттера. Напряжение эмиттер - база твозрастает, что приводит к оттп транзистора. Ток коллекторапоступает в коллскторцую цепь 10. Когда он превысит токанзистора 10, цепь обратной свтора замыкается и начинается разряд конденсатора 8.Ток разряда конденсатора 8 равен разности коллекторных токов транзисторов 7 и 10. Его величину выбирают такой, чтобы ввести транзистор 3 в режим, насыщепия. Напряжение на коллекторе транзистора 3 устанавливается несколько больше напряжения источника питания +Е;,. Диод 2 запирается в отключает генератор от цепи запуска. Во время разряда конденсатора 8 токи всех транзисторов остаются без изменения.Напряжение на коллекторе транзистора 7 возрастает по мере разряда конденсатора 8, Когда оно становится равно нулю, транзистор 7 входит в область насыщения, ток его коллектора начинает уменьшаться по экспоненциальному закону с постоянной времени, мыного меньшей, чем длительность импульса,Компаратор тока на транзисторе 3 сравнивает уменьшающийся ток разряда конденсатора 8 с током выхода транзистора 3 из насыщения, Затем цепь обратной связи гснератора замыкается, и начинается рсгенеративный процесс формирования заднего фронта прямоугольного импульса на коллекторе транзистора 3 и на эмиттере транзистора 4, После этого транзисторы 3, 4 и 7 возвращаются в исходное состояние, предшествовавшее приходу импульса запуска.Длительность прямоугольного импульса на выходе генератора-О 1-к где Е, - напряжение дополнительного источника смещения.Начинается воостановление заряда конденсатора 8 постоянным током коллектора транзистора 10, Оно заканчивается, когда напряжение на коллекторах транзисторов 7 и 10 превысит по абсолютному значению напряжение испочника Е., Транзистор 10 входит в насыщение, и схема готова к повторению цикла сформирования импульсов. Время линейного заряда конденсатора 8Длительность треугольного импульса наколлекторах транзисторов 7 и 1015Предмет изобретения20 Генератор импульсов, содержащий входной транзистор, включенный по схеме с общей базой, коллектор которого соединен через диод с источником входного сигнала, а эмиттер - через времязадающий конденса тор - с коллектором транзистора обратнойсвязки, включенного по схеме с общей базой, эмиттер которого подсоединен через один резистор к источнику напряжения смещения, а через другой резистор - к эмиттеру выход ного транзистора, коллектор которого подключен к источнику питания, а база - к точке соединения коллектора входного транзистора и диода, отличающийся тем, что, с целью повышения стабильности параметров выходз 5 ных импульсов и ускорения восстановления,в него введен дополнительный транзистор, коллектор которого подключен к точке соединения коллектора транзистора обратной связи и времязадающего конденсатора, база со единена с источником напряжения смещения,а эмиттер подключен через резистор к дополнительному источнику напряжения смещения.487448- Е Составитель Е. КовалеваТехред Е, Подурушина Корректор В. Гутман Редактор Б. федотов Тип. Харьк. фил. пред, Патент Заказ 146/205 Изд.107 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 7 К, Раушская наб., д, 45
