Система терморегулирования

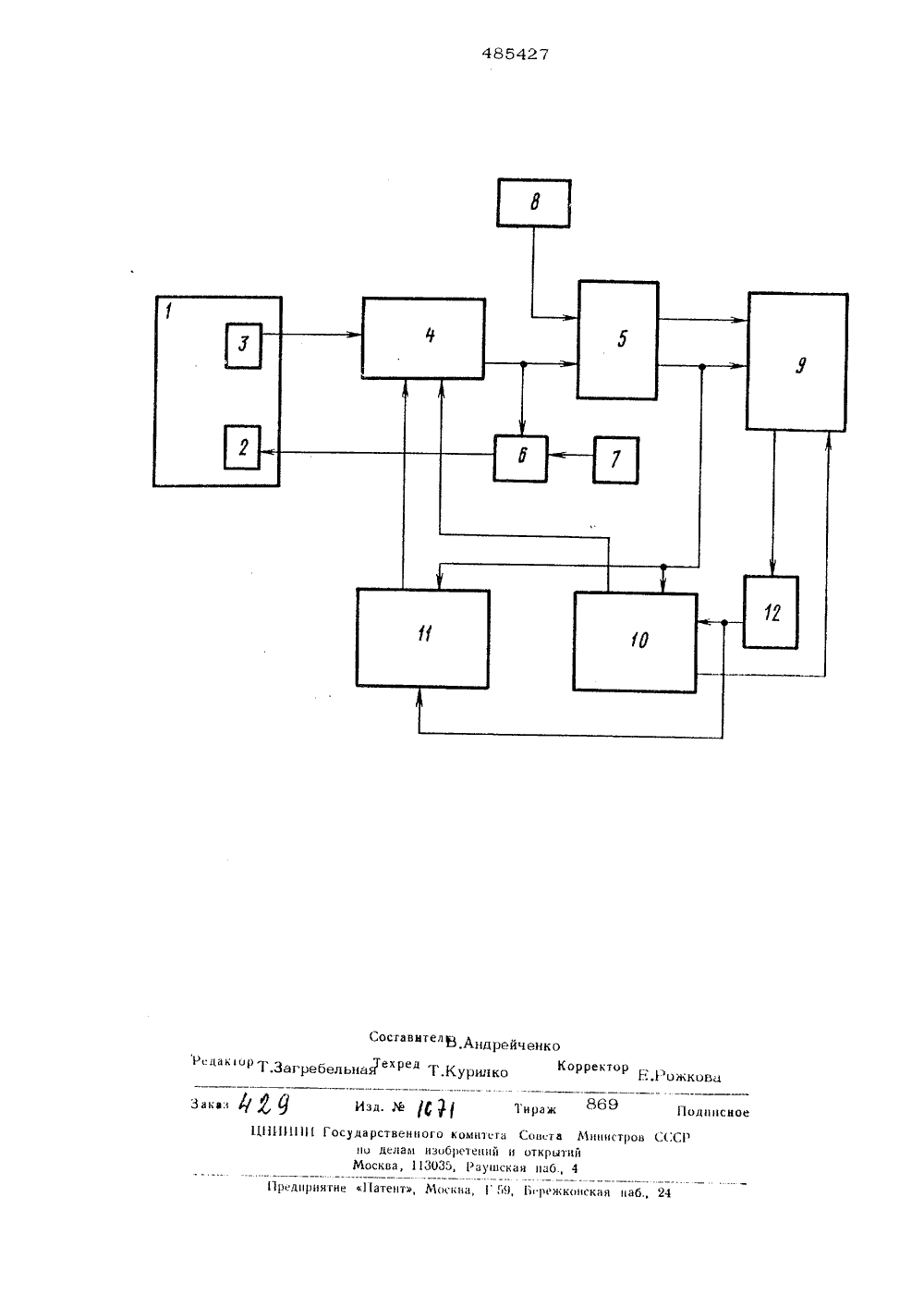

О П И С А Н И Е (11) 4 аи 27ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Уеспублик У96437 3/1 осударстаенный комитетСонета 1 йнниотроа СССРоо делам изобретенийн открытий(45) Дата опубликования описания 26 01 76 621 -555,6088.8) В, ф, Андрейченко и О, П, Дьяко 72) Авторы изобретени(54) СИСТЕМА ТЕРМОРЕГУЛИРОВАНИ зом,При подаче на ния с датчика 3На чертеже изображена темы терморегулирования,Устройство содержит объ вания, в котором расположе 2 и датчик 3 температуры, ко входу магнитно-транзист лок-схема сис ения на шины питапературы подается сиг - -транзисторного усиботает в релейном яж м ект 1 регулироны нагревательподключенный ал на вход маг лителя 4, котор режиме, Весь ди и р озможного изме апаз й те орного усили 1 пературы от 8 ения окружающ Изобретение относится к области автоматики и может быть использовано в системах терморегулирования.Известны системы терморегулирования, содержащие датчик температуры, задатчик программы нагрева, регулятор температуры, блок сравнения,Такие системы характеризуются сравни- тельно невысокой точностью регулирования ц температуры, обусловленной влиянием изменения окружающей температуры.Предложенная система отличается тем, что в нее введены регистр сдвига и блок запаздывания, выход которого через пос- ть ледовательно соединенные регистр сдвига и задатчик подключен к другому входу усилителя, что позволяет повысить точность работы системы. теля 4, выход которого соединен с одним входом блока 5 сравнения и коммутатором 6 нагрузки, установленным между источником 7 форсированного разогревы объекты и нагревателем 2, Ко второму входу блока 5 сравнения подключен источник 8 эталонного сигнала, а выходы подключены к блоку 9 западаывания, задатчику 1 0 и схеме 11 управления. К выходу блока 9 запаздывания подключены последовательно соединенные регистр 12 сдвига и задатчик 10, выход которого подключен ко второму вхо - ду магнитно-транзисторного усилителя. К выходу регистра 12 сдвига также под-. ключена схема 11 управления, выход которой подсоединен к цепи смещения магнитно-транзисторного усилителя.Устройство работает следующим обра 4854276 й разбивается на И участков ( 6,- 6, 6-96- 6 ), где 6, -максимальная, г 1па Я -минимальная окружающая темпераОтура. Каждому из указанных участков соочретствует определенный сигнал подаваемый со схемы управления в цепь смещения магнитно-транзисторного усилителя, а также программа форсированного разогрева, заложенная в задатчике и подаваемая на второй выход магнитно-транзисторного 10 усилителя.В начальный момент напряжение сигна ла с чувствительного элемента пропорционально разности между рабочей и окружающей температурой. При этом в цепь смеше ния магнитно-транзисторного усилителя подается сигнал, обеспечивающий его срабатывание при величине окружающей температуры В,йВ том случае, если окружающая температура выше температуры Я, входной сигОнал не обеспечивает срабатывания магнитно-транзисторного усилителя 4, При этом на вход блока 5 сравнения подается сигнал только от источника 8 эталонного сигнала. В этом случае с блока 5 сравнения выдает-ся команда на блок запаздывания, после срабатывания которого выдается сигнал на регистр 12 сдвига. С регистра 12 сдвига сигнал поступает в задатчик 1 О и на схему 1 1 управления. При этом производится изменение сигнала, подаваемого в цепь смещения магнитно-транзисторного усилителя 4 со схемы управления, что приводит к перестройке магнитно-транзисторного усилителя на срабатывание при входном сигнале с датчика 3 температуры, соответствующем окружающей температуре О, а также одновременно производится выбор программы, соответствующей данному сигналу схемы 11 управления. Если окружающая темпера- ф тура выше температуры Д, происходит , последующая перестройка магнитно-транзисторного усилителя сигналом со схемы 1 1 управления с одновременным выбором пролгграммы, Указанные переключения будут про - и изводиться до тех пор, пока сигнал со схемы 11 управления не будет соответствоватьокружающей температуре. При этом происходит срабатывание магнитно-транзисторного усилителя 4, и с его выхода и с выхода источника 8 эталонного сигнала подаются сигналы на входы блока 5 сравнения,который в этом случае выдает сигналы в. блок запаздывания на его отключение, пасхему 11 управления на отключение управляющего сигнала, в задатчик 10 на подключение выбранной программы форсированног оразогрева к другому входу усилителя 4. Одновременно с магнитно-транзисторного усиГлителя 4 подается сигнал на коммутатор 6на подключение нагревателя. Система переключается на работу в режиме форсированного разогрева по программе, соответствуюшеи окружающей температуре.Таким образом магнитно-транзисторныйусилитель работает в двух режимах; режи -ме определения Окружающей температуры ивыбора программы, соответствующей данной окружающей температуре, и режимефорсированного регулирования температуры по выбранной программе. Это дает возможность повысить точность рег улирования температуры,Предмет изобретенияСистема терморегулирования, содержа,щая датчик температуры, подключенный через усилитель и коммутатор к источнику форсированного разогрева обьекта, блок сравнения, вход которого подключен к выходу, а выход-к входу задатчика, о т л ич а ю ш а я с я тем, что, с целью повышения точности регулирования, в нее введены регистр сдвига и блок запаздывания, выход которого через последовательно соединенные регистр сдвига и задатчик подключен к другому входу усилителя.Закал ф, Я Изд. И 869 1 одннсное 1 атент, Москва,Ъ, Гн режконская наб., 24 1 реднрият 1111 И 1 Государственного комитетано делам изобре 1 енийМосква, 113035, Раушсл Сонета Мнннстро открытий и наб., 4
