Стенд для исследования рабочих параметров струговых анрегатов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

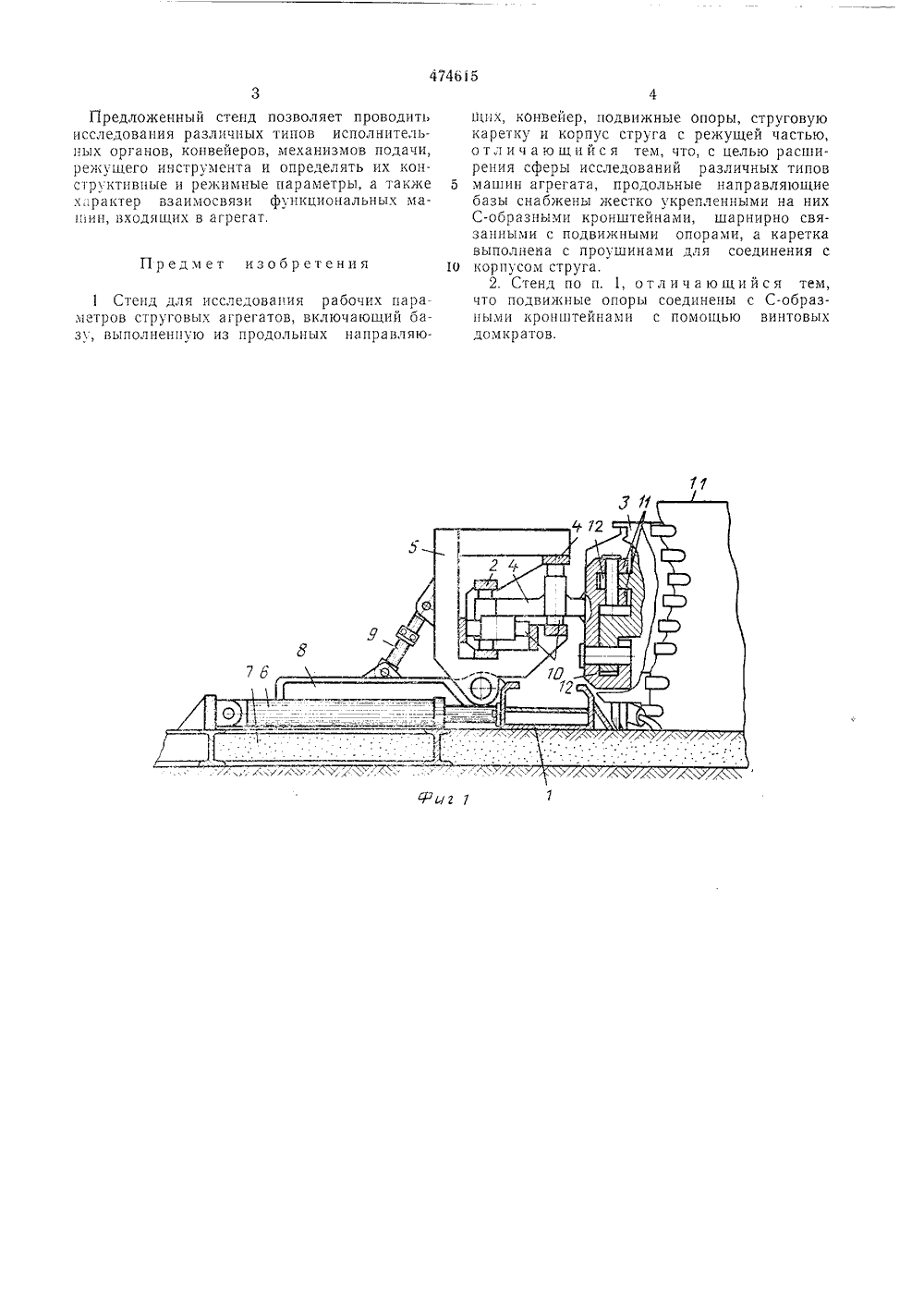

4746 5 Союз Советскик Сациапистических Респубпик(23) ПриоритетОпубликовано 25.06,75. Бюл,овета Министров ССС ець ЛЪ 23(088.8) м изобретениоткрытий ата опубликования описания 29.09.75 72) Авторы изобретения В. И. Солод(71) Заявитель го Красного Знамени горный институ осковский ордена Т ИССЛЕДОВАНИЯ РАБОЧИХ ПАРАМЕТРОВСТРУГОВЫХ АГРЕГАТОВ(54) СТЕН движения 6, один конец которых шарнирноз" реплец ца основании 7, а другой упираетсяв рт конвейера.С-образные кронштейны 5 базы шарнирно5 связаны с подвижными опорами 8, один конецкоторых жестко соединен с бортом конвейера.От поворота в вертикальной плоскости базаудерживается вицтовымп домкратами 9, соединяющими подвижные опоры с С-образными10 кронштейнами.Каретка 2 на катках 10 выполнена с проушинами 11, предназначеннымц для соедцнеци скорпусом струга 3, имеющим соответствующиевыступы 12. Соединение исполнительного ор 15 гана с кареткой (как ц все шарнирные соединения ца стенде) осуществляется с помощьюГцецальньх теЗоосей, позволяюпцх произ.волить зттве 1 т усилий в процессе раооты агрегата.20 Стенд работает следующим образом.Каретка с исполнительным органом прц помо 1 иц цепи протаскивается ьдоль забоя поспециальным направляющим 4, которые поддерживаются С-образцымц кронштейнами 5,25 и отделяет от забоя стружку заданной толщины. После прохода струга база со стругомвыдвигаются на забой одновременно по всейдлине при помощи домкратов 6. Толщинастружки измеряется по. выдвижению штоков30 домкратов,ак бо мый с сверх карет ой на нных н атов енд и 2, проа С- переИзобретение относится к горнодобьвающейпромышленности и может быть использовано:, в установках для испытания новых типовструговых агрегатов, в том числе конвейеров,струговых исполнительных органов, режущегоинструмента, и для испытания управления агрегатов в вертикальной плоскости.Известны стенды для исследования рабочихпараметров струговых агрегатов, включающиебазу, выполненную из продольных направляощих, конвейер, подвижные опоры, струговуюкаретку и корпус струга с режущей частью.Целью изобретения является расширениесферы исследования различных типов машццагрегата.Для этого продольные направляющие базыснабжены жестко укрепленными ца щтх С-ооразными кронштейнами, шарнирно связаннымц с подвижными опорами, а каретка выполнена с проушинами для соединения с корпусом струга. Кроме того, подвижные опоры соединены с С-образными кронштейнами с помощью и;цтовых домкратов,На фиг. 1 изображен предлагае вид сбоку; на фиг. 2 - то ке, вид Стенд состоит из конвейера 1,корпуса струга 3, базы, выполненн дольных направляющих 4, укрепле образных кронштейнах 5, домкрПредложенный стенд позволяет проводить исследования различных типов исполнительных органов, конвейеров, механизмов подачи, режущего инструмента и определять их конструктивные и режимные параметры, а также характер взаимосвязи функциональных машин, входящих в агрегат,Предмет изобретения1 Стенд для исследования рабочих пара метров струговых агрегатов, включающий базу, выполненную из продольных направляющих, конвейер, подвижные опоры, струговую каретку и корпус струга с режущей частью, отл ич а ю щи йс я тем, что, с целью расширения сферы исследований различных типов 5 машин агрегата, продольные направляющиебазы снабжены жестко укрепленными на них С-образными кронштейнами, шарнирно связанными с подвижными опорами, а каретка выполнена с проушинами для соединения с 10 корпусом струга.2, Стенд по п. 1, о тл и ч а ю щи й с я тем,что подвижные опоры соединены с С-образными кронштейнами с помощью винтовых до м кр а то в.ставитель Ю. БараноТехред М. Семенов Редактор Т. Фадее Тираж 648комитета Совета Министров ССретений и открытыйРаушская наб., д. 4/5 Типография, пр. Сапунова Заказ 2320/16 Изд. М 830 ЦНИИПИ Государственного по делам изо Москва, Ж, 1(орректор Н, Лебедева ппсное
СмотретьЗаявка
1926342, 25.05.1973
МОСКОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ГОРНЫЙ ИНСТИТУТ
СОЛОД ВАСИЛИЙ ИВАНОВИЧ, КОЛЕНЦЕВ МИХАИЛ ТИМОФЕЕВИЧ, ПЕРВОВ КОНСТАНТИН МИХАЙЛОВИЧ, АКСЕЛЬРОД ИОСИФ АНАТОЛЬЕВИЧ, БАРАНОВ ЮРИЙ АРКАДЬЕВИЧ
МПК / Метки
МПК: E21C 27/32
Метки: анрегатов, исследования, параметров, рабочих, стенд, струговых
Опубликовано: 25.06.1975
Код ссылки
