Формирователь одиночных импульсов

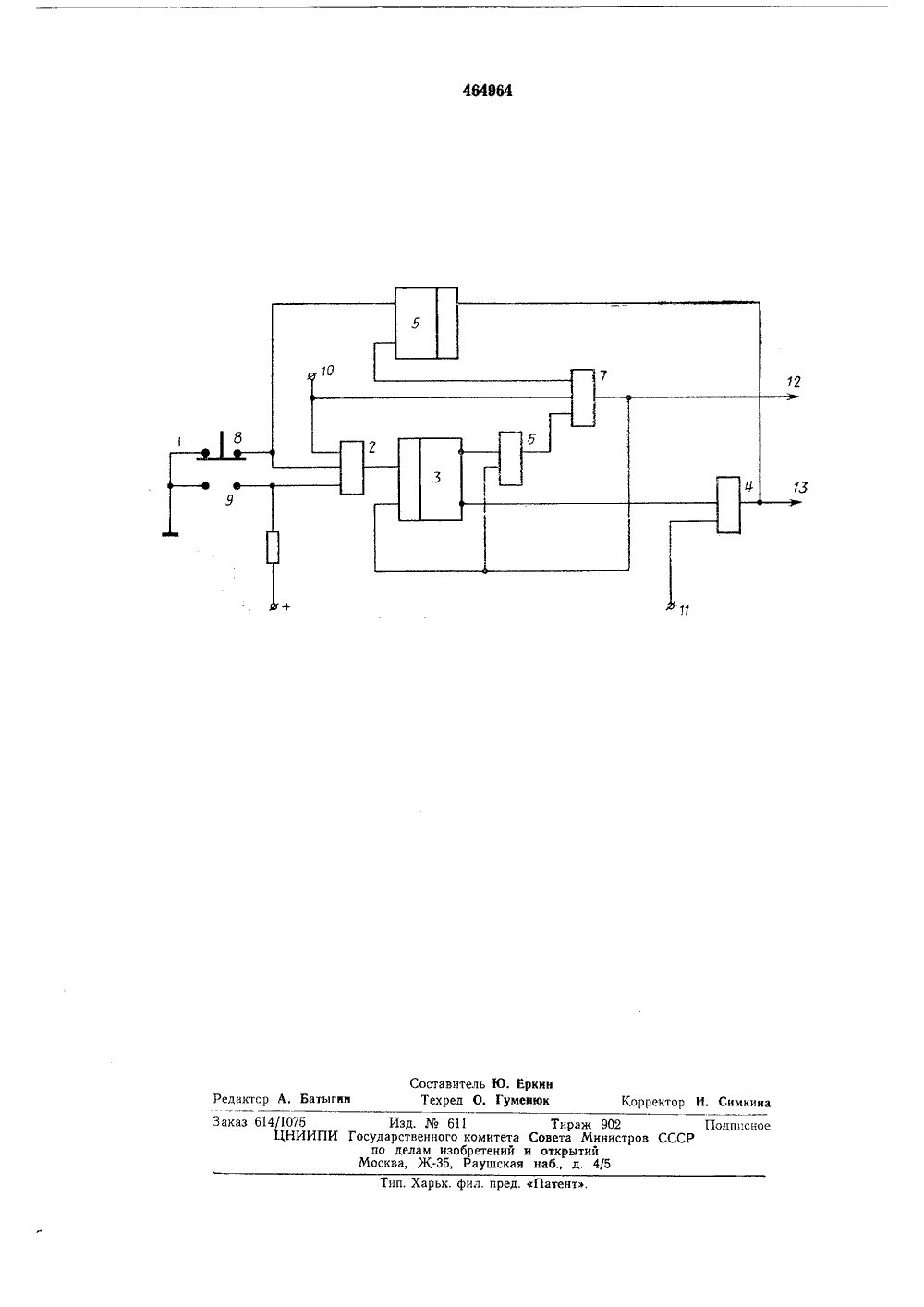

(11) 464964 Союз Советских Социалистических Республик(61) Дополнительно д-в но 21,05.73 (21) 1925821/26-9 122) Заяв аявки-с присоединением (23) Приоритет -ссударстеенкый комкт Совета Уннистров С о 3) У ЧК 621 3,03,75. Бюллетень1 елам изобретенийн открьпкй убликов писания 16.09.7 Дата опубликовани 72) Автор изобретения А, Л. Гуртовц 71) Заявитель Инст ектроники и вычислительнон техник АН Латвийской ССР 4) ФОРМИРОВАТЕЛЬ О ЕЙНЫХ ИМПУЛЬС выход которого соиггера т. Инверсный выходной вентиль 4 триггера 5. Прямой последовательно со,подключен ко,вто 1 т-входч триггераера Б соединен со , третий, вход котову входу вентиля 2. ает следующим обк пгразом.В исходном состоянии схемы (верхнее положение:выключателя 1) триггеры,З и б на ходятся в нулевом состоянии. При этом на ихинверсных выходах присутствует, высокий,потенциал, который запирает вентили 4 и 7.При нажатии переключателя 1 происходит размыкание контакта 8, которое не приводит 20 к изменению исходного состояния схемы, изамыкание контакта 9 на землю.,При этом на вход вентиля 2 поступает сигнал дребезга, представляющий собой длительное и,периодическое изменение потенциала с вьесокого уровня на низкий и наоборот. В момент присутствия на,шине 10 синхронизации импульса сигнал дребезга проходит на выход вентиля 2, так,как низкий потенциал,второго и третьего, входов вентиля 2 не препятствует зО этому. Изобретение относится к:радиотехнике и может быть использовано в устройствах импульсной техники,Известный формирователь одиночных импульсов, содержащий переключатель, подключенный к первому и второму,входам,входного,вентиля, выход которого соединен с 5- входам первого Я 5-триггера, ин 1 версный выход,которого через выходной, вентиль,подключен к 5-входу второго Я 5-триггера, прямой выход которого соединен со вторым входом входного вентиля, первый и второй 1 вентили, ,не дает возможности получения сдвинутых по,времени парных одиночных импульсов и имеет сложную конструкцию.Цель изобретения - получение сдвинутых по времени парных одиночных импульсов и упрощение формирователя.Для этого,в нем прямой выход первого Ю-триггера через последовательно соединен,ные птервый и второй вентили подключен,ко второму входу, первого вентиля и к Я-входу первого Я 5-триггера, инверсный выход второго Р 5-притгера соединен со,вторьвм,входом второго вентиля, третий вход которого подключен к третьему входу входного, вентиля.На чертеже приведена,принципиальная схема предлагаемого формирователя,Формирователь содержит переключатель 1, подключенный к первому и,второму:входам входного, вентиля 2,единен с 5-входом К 5-трвыход, последнего черезподкл 1 оче и и 5- входу Ю5 выхол триггера 3 черезединенные вентили б и 7рому входу вентиля б и3. Ин,версный выход тривторым входом вентиля 710 рого, подключен к третьеФэрмирователь работВ момент изменения выходного потенциала,вентиля 2 (этот мамент совпадает с присутствием импульса синхронизации на шипе 10) происходит переброс триггера 3 в одиночное состояние. При этом на инверсном выходе триггера 3 устанавливается низкий потенциал, который разрешает проходжение через вентиль 4 на выход устройства очередного синхроимпульса с шины 11 синхронизации. Так как импульсы синхронизации на шинах 10 и 11 сдвинуты по фазе относительно друг друга, то переход инверсного выхода триггера 3 с,высокаго на низкий уровень произойдет,задолго до появления очередного синхроимпульса на шине 11, Благодаря этому импульс на выходе вентиля 4 совпадает по длительности и такту с импульсом синхронизации на шине 11. Сигнал с выхода вентиля 4 ыребрасывает в единичное состояние трипгер 5. При этом на инверсном выходе триггера 5 потенциал меняется с высокого,на низкий, разрешая прохоидение очередного синхроимпульса с шины 10,третий вход вентиля 7, ооединенный с выходом вентиля б, также не блокирует синхроммпульс, так как на;выходе вентиля б поддерживается низкий потенциал;за счет высокого потенциала прямого выхода триггера 3. Импульс,на выходе вентиля 7 совпадает по длительности и такту с импульсом синхронизации на,шине 10. Этот импульс поступает на второй вход вентиля б, поддерживая на выходе вентиля,б низкий потенциал, и переключает в исходное нулевое состояние триггер 3. По окончании импульса на выходе вентиля 7 потенциал на выходе вентиля б становится положительным.Последующие синхроимпульсы на шинах 10 и 11 не проходят на выход схемы, так как вентили 4 и 7 заблокированы по входам соответственно высоким потенциалом инверсного,выхода триггера 3 и вьгсоким потенциалом Б выхода вентиля б. Влияние дребезга контактов,переключателя 1 устраняется высоким потенциалам на прямом выходе триггера 5.В таком состоянии схема находится до тех пар, пока переключатель 1 не будет возвра щен в исходное положение. При,возвратепереключателяв исходное состояние его контакт 8 замыкается на землю, что приводит в исходное нулевое состояние трвггер 5. Далее процессы повторяются.Выходные импульсы снимаются с выходов12 и 13,Предмет изобретенияФормирователь одиночных импульсов, содержащий переключатель, подключенный к первому и второму входам, входного вентиля, выход которого соединен с 5-входом первого И 5-триггера, инверсный выход которого через выходной вентиль подключен к 5-входу второго Я 5-триггера, прямой выход которого соединен со,вторым входом входного вентиля, первый и второй вентили, отличающийся тем, ЗО что, в целью получения сдвинутых по временипарных одиночных импульсов и упрощения устройства, в нем прямой выход первого Л 5- триггера через,последовательно соединенные первый и второй вентили подключен ко,втоЗ 5 рому входу первого вентиля и к Я-входу первого Я 5-триггера, инверсный выход второго 15-триггера соединен со вторым входом второго, вентиля, третий вход которого подключен к третьему входу входного вентиля,Заказ 614/1075 Изд.611 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5 Тпп. Харьк. фил. пред. Г 1 атент.
