Генератор прямоугольных импульсов

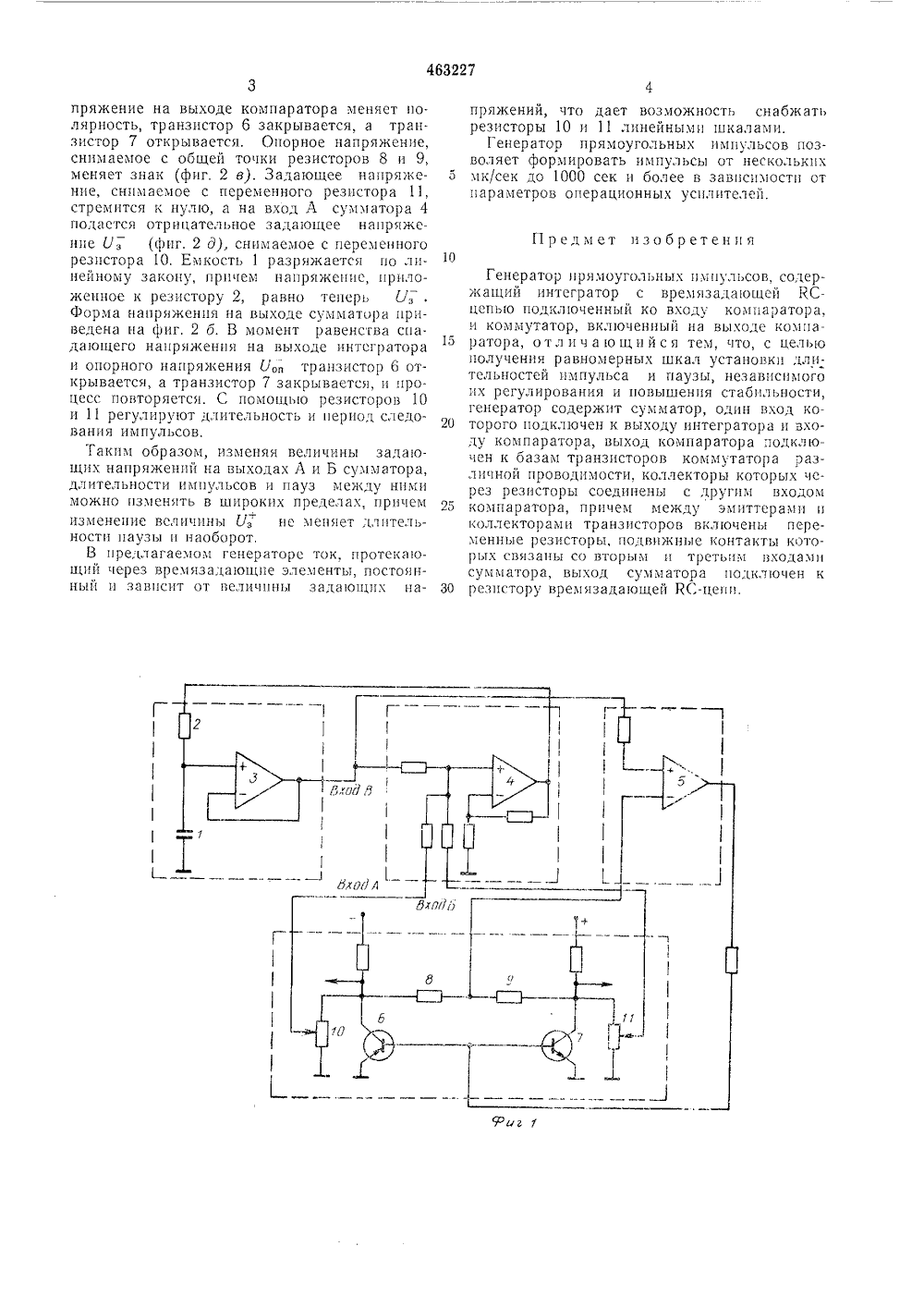

Союз Советскиз Соци 1 листицесеа Республик(32) ПриоритетОпубликовано 05,03.75, Б Комитет по делам изобретений и открытий ори Совете Министров СССР(088,8) ллетень М та опубликования описания 14.05,75 2) Автор изобретения нкин(54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСО Изобретение относится к импульсной технике, в частности к генераторам прямоугольных импульсов с регулируемой частотой следования импульсов, может быть применено в системах автоматики и других радиотехничес ких устройствах.Известен генератор прямоугольных импульсов, содержащий интегратор с времязадающей РС-цепью, подключенный ко входу компаратора, и коммутатор, включенный на выходе ком паратора.Цель изобретения - получение равномерных шкал установки длительностей импульса н паузы, независимое нх регулирование н повышение стабильности - достигается тем, что 15 предлагаемый генератор содержит сумматор, один выход которого подключен к выходу интегратора и входу компаратора, выход компаратора подключен к базам транзисторов коммутатора различной проводимости, коллекто ры которых через резисторы соединены с другим входом компаратора, причем между эмиттерами и коллекторами транзисторов включены переменные резисторы, подвижные контакты которых связаны со вторым и.третьим вхо дами сумматора, выход сумматора подключен к резистору времязадающей КС-цепи.На фиг. 1 представлена принципиальная схема генератора; на фиг, 2 приведены временные диаграммы его работы. 30 Генератор прямоугольных импульсов состоит нз интегратора, содержащего времязадающие конденсатор 1, резистор 2 н операционный усилитель 3, охваченный отрицательной обратной связью, неннвертнрующего сумматора на операционном усилителе 4, компаратора на операционном усилителе 5, коммутатора на транзисторах 6 и 7 различных типов проводимости, коллекторы которых через резисторы 8 и 9 соединены с инвертнрующим входом компаратора, а между эмнттерамн н коллекторами включены переменные резисторы 10 и 11, подвижные контакты которых соединены со входамп А н Б сумматора,Работает генератор следующим образом.Предположим, что в начальньй момент трап. знстор 6 открыт, а транзистор 7 закрыт. С резисторов 8 и 9 на операционный усилитель 5 подается положительное опорное напряжение Сl (фиг. 2 а). С подвижного контакта переменного резистора 11 на вход Б сумматора 4 поступает положительное напряжение У; (фиг. 2 г). На выходе сумматора напряжение равно сумме напряжений, поступающих на входы В п Б. Напряжение, приложенное к резистору 2, равно У,+, поэтому ток заряда емкости 1 постоянен. Когда возрастающее пилообразное напряжение на выходе интегратора достигает величины Уоп (фиг. 2 в), на463227 10 дхпдд пряжение на выходе компаратора меняет полярность, транзистор б закрывается, а транзистор 7 открывается, Опорное напряжение, снимаемое с общей точки резисторов 8 и 9, меняет знак (фиг. 2 в). Задающее напряжение, снимаемое с переменного резистора 11, стремится к нулю, а на вход Л сумматора 4 подастся отрицательное задающее напряжение (l; (фпг, 2 д), снимаемое с переменного резистора 10. Емкость 1 разряжается по линейному закону, причем напряжение, приложенное к резистору 2, равно теперь У; . Форма напряжения на выходе сумматора приведена на фиг, 2 б. В момент равенства спадающего напряжения на выходе интегратора и опорного напряжения У,транзистор б открывается, а транзистор 7 закрывается, и процесс повторяется. С помощью резисторов 10 и 11 регулируют длительность и период следования импульсов.Таким образом, изменяя величины задающих напряжений на выходах Л и Б сумматора, длительности импульсов и пауз между ними можно изменять в широких пределах, причем изменение величины У, нс меняет длительности паузы и наоборот.В предлагаемом генераторе ток, протекающий через времязадающпе элементы, постоянный и зависит от величины задающих напряжений, что дает возможность снабжать резисторы 10 и 11 линейными шкалами.Генератор прямоугольных импульсов позволяет формировать импульсы от нескольких 5 мк/сек до 1000 сек и более в зависимости отпараметров операционных усилителей. Предмет изобретения Генератор прямоугольных импульсов, содержащий интегратор с врем язадающсй ЯС- цепью подключенный ко входу компаратора, и коммутатор, включенный на выходе компа ратора, отл ич а ю щий с я тем, что, с цельюполучения равномерных шкал установки длительностей импульса и паузы, независимого их регулирования и повышения стабильности, генератор содержит сумматор, один вход ко торого подключен к выходу интегратора и входу компаратора, выход компаратора подключен к базам транзисторов коммутатора различной проводимости, коллекторы которых через резисторы соединены с лругим входом 25 компаратора, причем между эмиттерамп иколлекторами транзисторов включены переменные резисторы, подвижные контакты которых связаны со вторым н третьим входами сумматора, выход сумматора подклочен к 30 резистору времязадающей КС-цепи.463227 Составитель В. НазароваРедактор Б. Федотов Техред М. Семенов Корректор Т. Добровольск Заказ 116)8ЦНИИГ 1 И ипография, пр. Саимиова,Изд.529 сдарственного по делам изо Москва, Ж.35, Тираж 902 Подпискомитета Совета Министров СССРретений и открытийРаугпская наб., д. 1 5
