Устройство для регулирования уровня усиления и баланса

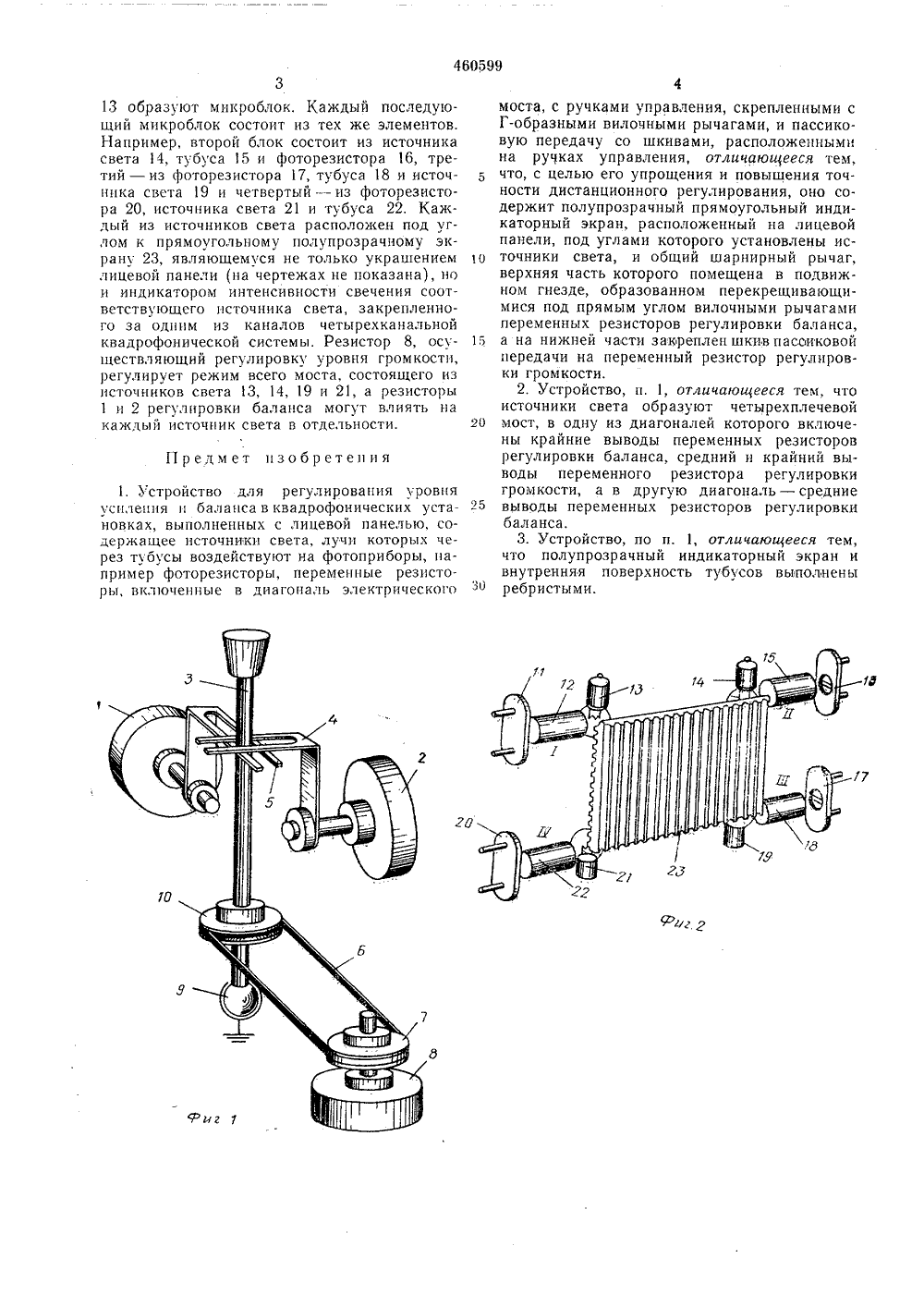

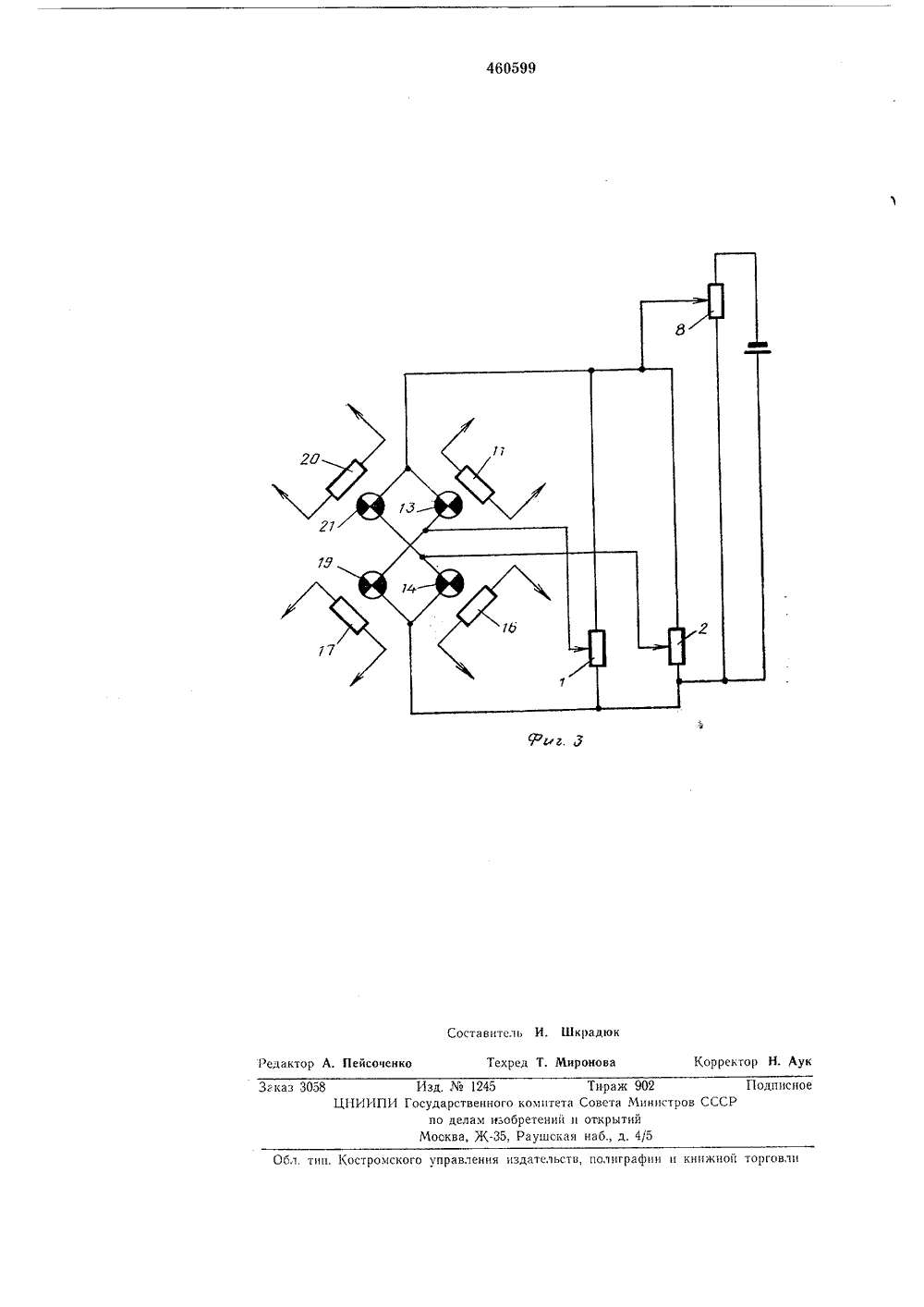

пщ 460599 Союз Советских Социалистических Республик(21) 917982/18-10 заявки М -с присоединением Государственный комитетСовета Министров СССРйо делам изобретенийи открытии(088,8) Дата опубликования описания 04.09.75(72) Авторы изобрете пня Г. Н Аниховский, Г, Я. Бердичевский и М, Л. Френк 71) Заявитель тральное п Министерс 54) УСТРОЙСТВО ДЛЯ УСИЛЕНГУЛИРОВАНИ БАЛАНСА 2 дну из диагоналеп кото е выводы переменных кп баланса, средний и ременного резистора , а в другую диагонал еременных резисторов ого включерезисторов райцпй вырег лоровки - средние ре улпровкп ческая схема иг. 2 - полуми света; на ключенпя пеов света. 5Таким обрщпхся вилочнчнвает как орегул провацпО Фоторезпст зом, пспользова ых рычагов и ш дновременное, танеобходимого па р 11, тубус 12 и пе скрещиваюарнира обеспек н разде ьное раметра.источник света 11 зобретенпе относится к области радиотехники ц может быть использовано в магнитофонах, усилителях низкой частоты и проигрывателях, сконструированных на основе квадрофонического воспроизведения.Известны устройства для регулирования уровня усиления и баланса в квадрофоническнх установках, выполненных с лицевой панелью, содержащие источники света, лучи которых через тубусы воздействуют ца фотоприборы, например фоторезисторы, переменные резисторы, включенные в диагональ электрического моста, с ручками управления, скрепленными с Г-образными вилочпыми рычагами, и пассиковую передачу со шкивами, расположенными на ручках управления.Для упрощения устройства и повышения точности дистанционного регулирования предлагаемое устройство содержит полупрозрачный прямоугольный индикаторный экран, расположенпый на лицевой панели, под углами которого установлены источники света, и общий шарнирный рычаг, верхняя часть которого помещена в подвижном гнезде, образованном перекрещивающимися под прямым углом вилочпыми рычагами переменных резисторов регулировки баланса, а па нижней части закреплен шкив пассиковой передачи на переменный резистор регулировки громкости.Источники света образуют четырехплечевой оектно-конструкторское бюва речного флота РСФСР мост, в о,пы крайюрегулировводы пегромкостивыводы ибаланса.На фиг. 1 показана кпнемат описываемого устройства; ца прозрачный экран с источник фиг. 3 - электрическая схема ременных резисторов н псточнп Основная особенность устройства заключа ется в воэможности одновременного регулирования уровня усилеция звука и баланса каналов квадрофонической системы. Переменные резисторы 1 и 2 регулировки баланса, общий 3 и вилочные 4 и 5 рычаги образуют блок уп 2 о равления балансом звучания. Пассик 6 совместно со шкивом 7 переменного резистора 8 регулировки громкости, шарниром 9 и вторым шкивом 10 позволяют осуществлять регулирование це только громкости, цо и баланса.460599 2 313 образуют микроблок. Каждый последующий микроблок состоит из тех же элементов. Например, второй блок состоит из источника света 14, тубуса 15 и фоторезистора 16, третий - из фоторезистора 17, тубуса 18 и источника света 19 и четвертый - из фоторезистоа 20 источника света 21 и тубуса 22. Каждый из источников света расположен под углом к прямоугольному полупрозрачному экану 23, являющемуся не только украшением лицевой панели (на чертежах не показана), но и индикатором интенсивности свечения соответствующего источника света, закрепленного за одним из каналов четырехканальной8 осуквадрофонической системы. Резисторществляющий регулировку уровня громкости, регулирует режим всего моста, состоящего из источников света 13, 14, 19 и 21, а резисторы 1 и 2 регулировки баланса могут влиять на каждый источник света в отдельности. Предмет изобретения 1. Устройство для регулирования уровня усиления н баланса в квадрофонических установках, выполненных с лицевой панелью, содержащее источники света, лучи которых чеез тубусы воздействуют на фотоприборы, например фоторезисторы, переменные резисторы включенные в диагональ электрического моста, с ручками управления, скрепленными с Г-образными вилочными рычагами, и пассиковую передачу со шкивами, расположенными на руЧках управления, отличающееся тем, что, с целью его упрощения и повышения точности дистанционного регулирования, оно содержит полупрозрачный прямоугольный индикаторный экран, расположенный на лицевой панели, под углами которого установлены ис-о точники света, и общий шарнирный рычаг,верхняя часть которого помещена в подвижном гнезде, образованном перекрещивающимися под прямым углом вилочными рычагами переменных резисторов регулировки баланса, 1 З а на нижней части закреплен шкив пасоиковойпередачи на переменный резистор регулировки громкости2. Устройство, и. 1, отличающееся тем, чтоисточники света образуют четырехплечевой 2 о мост, в одну из диагоналей которого включены крайние выводы переменных резисторов регулировки баланса, средний и крайний выводы переменного резистора регулировки громкости, а в другую диагональ - средние 25 выводы переменных резисторов регулировкибаланса.3. Устройство, по п. 1, отличающееся тем,что полупрозрачный индикаторный экран и внутренняя поверхность тубусов выполнены ребристыми.460599 Шкрадюк редактор А. Пейсочен рон ИзИИПИ Госуд гказ 3058 45 ствеин делам изова, Жбл. тип. Костромского управления издательств, полиграфии и книжной торгов,чи Составитель Техред
