Счетчик импульсов по модулю п

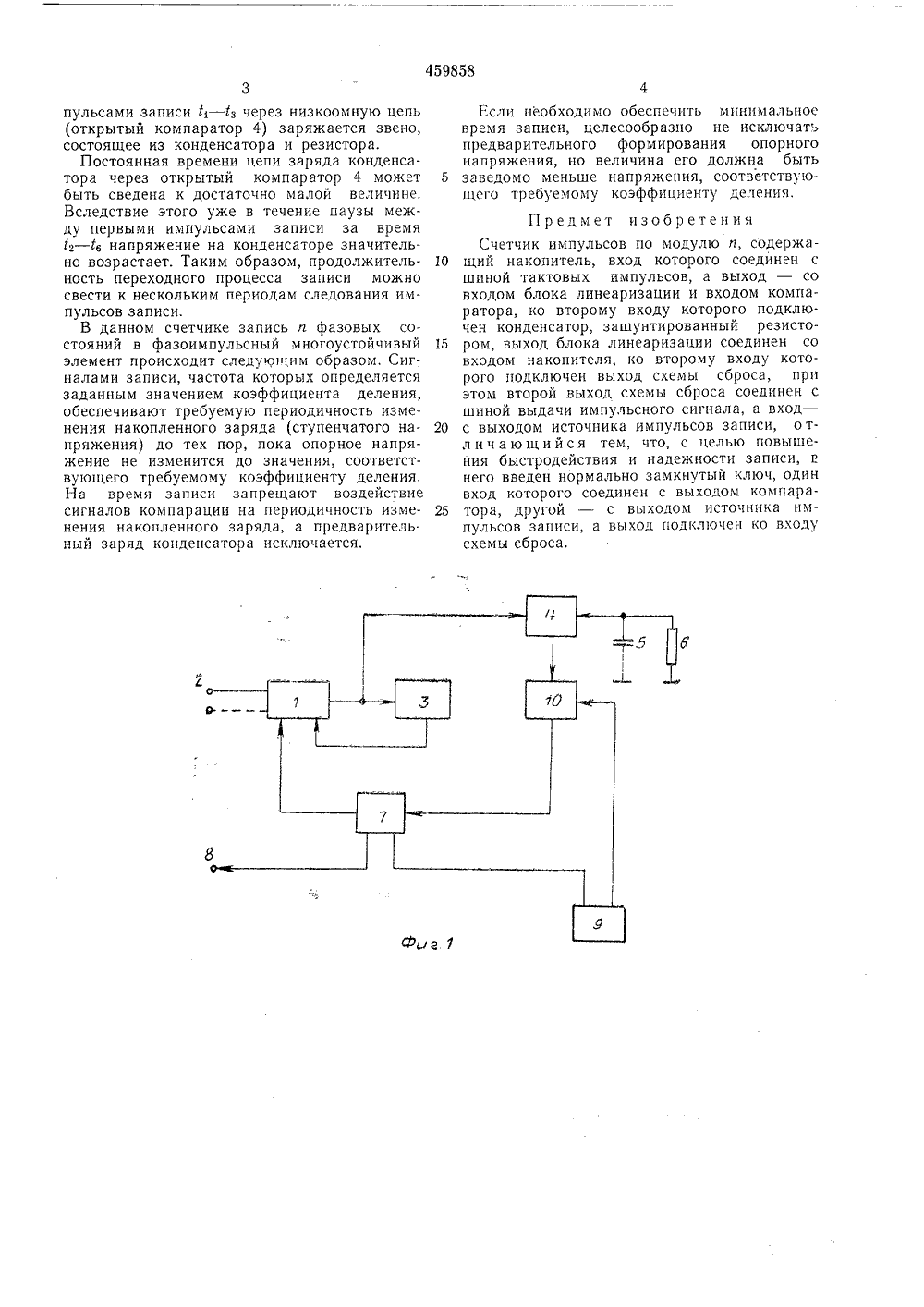

Союз Советских Социалистических Реслублии(51) М. Кл. Н 031 с 29/О пр единением заявкиГосударственныи комитет овета Министров СССР 23) ПриоритетОпубликовано 05.02,75, БюллетеньДата опубликования описания 24.03.75(72) Авторы изобретения Ю Сикорский, Л, С. Сити и Л. Л, Утяков ьм 1) Заявитель 54) СЧЕТЧИК ИМПУЛЬСОВ ПО МО и м иг за Изобретение относится к радиоэлектронике, может быть использовано в автоматике, вычислительной и измерительной технике при построении пересчетцых и запоминающих устройств на фазоимпульсных многоустойчивых элементах.Известен счетчик импульсов по модулю и, содержаший накопитель, вход которого соединен с шиной тактовых импульсов, а выход - со входом блока линеаризации и входом компаратора, ко второму входу которого подключен конденсатор, зашунтированный резистором, выход блока линеаризации соединен со входом накопителя, ко второму входу которого подключен выход схемы сброса.Цель изобретения - повышение быстродействия и надежности записи - достигается тем, что в тгредлагаемый счетчик введен нормально замкнутый ключ, один вход которого соединен с выходом компаратора, другой - с выходом источника импульсов записи, а выход подключен ко входу схемы сброса.На фиг. 1 представлена блок-схема предлагаемого счетчика импульсов по модулю п; на фиг. 2 - временные диаграммы, иллюстрирующие режим записи счетчика.Счетчик содержит накопитель 1, вход которого соединен с шиной 2 тактовых импульсов, блок лццсаризаццц 3, компаратор 4, к однокгу из входов которого подключен конденсатор 5, зашунтированный резистором 6, схему сброса 7, один из выходов которой соединен с шиной 8 выдачи импульсного сигнала,5 а вход - с выходом источника импульсов записи 9, и нормально замкнутый ключ 10.Работает предлагаемый счетчик следующимобразом.Первоначально на конденсаторе 5 источцц 10 ка опорного напряжения устанавливают напряжение К, заведомо меньшее напряже(г)(и)ния 00 п, соответствующего записи требуемого числа и (фиг. 2 г) (г=2, п=4).15 На время гг, - г записи числа фазовых состояний п (фиг. 2 б) ключом 10, управляемымот источника импульсов записи 9, отключаюткомпаратор 4 от схемы сброса 7, вследствиечего запрещается воздействие сигналов ком 20 парации ца периодичность изменения цакапливаемого напряжения.Периодичность напряжения ца накопителе1 во вре я записи задается импульсами12, з (ф . 2 в) с периодом следования Т,25 где п - писываемое число фазовых состояний,Во время записи, в переходном режцхге от тупенчатого напряжения, закгиоченного между уровцямц (/0 и - гг 0 п, В паузе хгсжд ицпульсами записи- з через низкоомную цепь (открытый компаратор 4) заряжается звено, состоящее из конденсатора и резистора.Постоянная времени цепи заряда конденсатора через открытый компаратор 4 может быть сведена к достаточно малой величине. Вследствие этого уже в течение паузы между первыми импульсами записи за время 1 - 16 напряжение на конденсаторе значительно возрастает, Таким образом, продолжительность переходного процесса записи можно свести к нескольким периодам следования импульсов записи.В данном счетчике запись а фазовых состояний в фазоимпульсный многоустойчивый элемент происходит следую 1 цим образом. Сигналами записи, частота которых определяется заданным значением коэффициента деления, обеспечивают требуемую периодичность изменения накопленного заряда (ступенчатого напряжения) до тех пор, пока опорное напряжение не изменится до значения, соответствующего требуемому коэффициенту деления, На время записи запрещают воздействие сигналов компарации на периодичность изменения накопленного заряда, а предварительный заряд конденсатора исключается,Если необходимо обеспечить минимальное время записи, целесообразно не исключать предварительного формирования опорного напряжения, но величина его должна быть 5 заведомо меньше напряжения, соответствую щего требуемому коэффициенту деления. Предмет изобретенияСчетчик импульсов по модулю п, содержа щий накопитель, вход которого соединен сшиной тактовых импульсов, а выход - со входом блока линеаризации и входом компаратора, ко второму входу которого подключен конденсатор, зашунтированный резисто ром, выход блока линеаризации соединен совходом накопителя, ко второму входу которого подключен выход схемы сброса, при этом второй выход схемы сброса соединен с шиной выдачи импульсного сигнала, а вход - 20 с выходом источника импульсов записи, отличающийся тем, что, с целью повышения быстродействия и надежности записи, в него введен нормально замкнутый ключ, один вход которого соединен с выходом компара тора, другой - с выходом источника импульсов записи, а выход подключен ко входу схемы сброса.ПодписноССР Типография, пр. Сапуно каз 636,119 Изд.373 Ц 11 И 11 ПИ Государственного к по делам изобр Москва, Ж, Р
